Fluent UDF 第三章 编写UDF

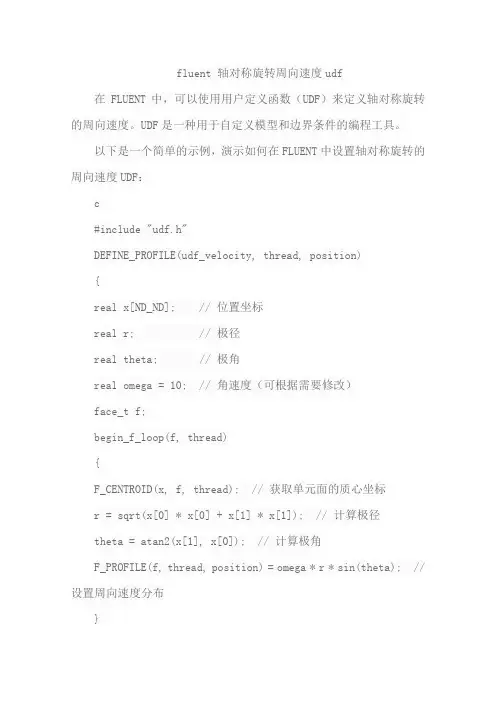

fluent 轴对称旋转周向速度udf在FLUENT中，可以使用用户定义函数（UDF）来定义轴对称旋转的周向速度。

UDF是一种用于自定义模型和边界条件的编程工具。

以下是一个简单的示例，演示如何在FLUENT中设置轴对称旋转的周向速度UDF：c#include "udf.h"DEFINE_PROFILE(udf_velocity, thread, position){real x[ND_ND]; // 位置坐标real r; // 极径real theta; // 极角real omega = 10; // 角速度（可根据需要修改）face_t f;begin_f_loop(f, thread){F_CENTROID(x, f, thread); // 获取单元面的质心坐标r = sqrt(x[0] * x[0] + x[1] * x[1]); // 计算极径theta = atan2(x[1], x[0]); // 计算极角F_PROFILE(f, thread, position) = omega * r * sin(theta); // 设置周向速度分布}end_f_loop(f, thread)}在上述UDF中，我们使用了FLUENT提供的宏定义和函数来获取单元面的位置坐标、计算极径和极角，并根据这些信息计算出周向速度分布。

omega变量表示角速度，你可以根据实际需求进行调整。

请注意，上述代码仅为示例，具体的UDF实现可能因模型和边界条件的不同而有所差异。

在使用UDF之前，请确保你已经熟悉FLUENT 的UDF编程方法，并按照官方文档和指南进行操作。

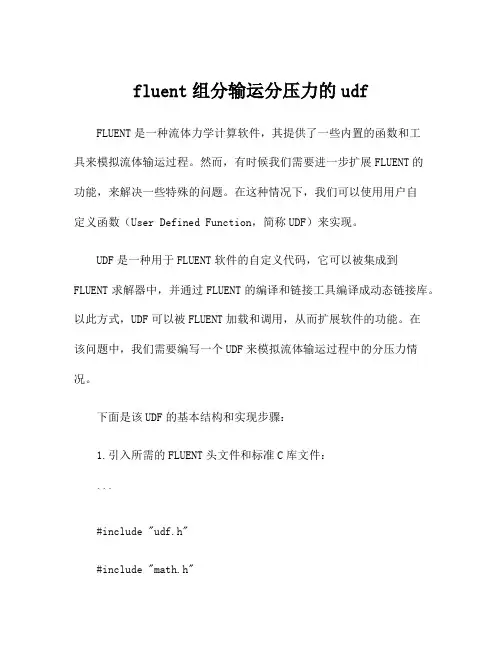

fluent组分输运分压力的udfFLUENT是一种流体力学计算软件，其提供了一些内置的函数和工具来模拟流体输运过程。

然而，有时候我们需要进一步扩展FLUENT的功能，来解决一些特殊的问题。

在这种情况下，我们可以使用用户自定义函数（User Defined Function，简称UDF）来实现。

UDF是一种用于FLUENT软件的自定义代码，它可以被集成到FLUENT求解器中，并通过FLUENT的编译和链接工具编译成动态链接库。

以此方式，UDF可以被FLUENT加载和调用，从而扩展软件的功能。

在该问题中，我们需要编写一个UDF来模拟流体输运过程中的分压力情况。

下面是该UDF的基本结构和实现步骤：1.引入所需的FLUENT头文件和标准C库文件：```#include "udf.h"#include "math.h"2.实现UDF主函数`DEFINE_SOURCE`：```DEFINE_SOURCE(pressure_source, cell, thread, dS, eqn) {real pressure;real x[ND_ND];real k = 1.0; //分压力系数C_CENTROID(x, cell, thread);//根据坐标计算分压力pressure = k * (x[0] + x[1] + x[2]);//将分压力加载到方程的源项中eqn->source[dS] = pressure;return 0;```3.编译UDF：使用FLUENT提供的编译和链接工具，将UDF编译成动态链接库。

可以按照FLUENT的官方文档或在线教程中的指导进行操作。

4.在FLUENT中加载UDF：在FLUENT中，选择"Define" -> "User-Defined" -> "Functions"，在UDF Manager中加载编译好的UDF动态链接库文件。

第一章.介绍本章简要地介绍了用户自定义函数(UDF)及其在Fluent中的用法。

在1.1到1.6节中我们会介绍一下什么是UDF；如何使用UDF，以及为什么要使用UDF，在1.7中将一步步的演示一个UDF例子。

1.1 什么是UDF？1.2 为什么要使用UDF？1.3 UDF的局限1.4 Fluent5到Fluent6 UDF的变化1.5 UDF基础1.6 解释和编译UDF的比较1.7一个step-by-stepUDF例子1.1什么是UDF？用户自定义函数，或UDF，是用户自编的程序，它可以动态的连接到Fluent求解器上来提高求解器性能。

用户自定义函数用C语言编写。

使用DEFINE宏来定义。

UDF中可使用标准C语言的库函数，也可使用Fluent Inc.提供的预定义宏，通过这些预定义宏，可以获得Fluent求解器得到的数据。

UDF使用时可以被当作解释函数或编译函数。

解释函数在运行时读入并解释。

而编译UDF则在编译时被嵌入共享库中并与Fluent连接。

解释UDF用起来简单，但是有源代码和速度方面的限制不足。

编译UDF执行起来较快，也没有源代码限制，但设置和使用较为麻烦。

1.2为什么要使用UDF？一般说来，任何一种软件都不可能满足每一个人的要求，FLUENT也一样，其标准界面及功能并不能满足每个用户的需要。

UDF正是为解决这种问题而来，使用它我们可以编写FLUENT代码来满足不同用户的特殊需要。

当然，FLUENT的UDF并不是什么问题都可以解决的，在下面的章节中我们就会具体介绍一下FLUENT UDF的具体功能。

现在先简要介绍一下UDF的一些功能：z定制边界条件，定义材料属性，定义表面和体积反应率，定义FLUENT输运方程中的源项，用户自定义标量输运方程（UDS）中的源项扩散率函数等等。

z在每次迭代的基础上调节计算值z方案的初始化z（需要时）UDF的异步执行z后处理功能的改善z FLUENT模型的改进（例如离散项模型，多项混合物模型，离散发射辐射模型）由上可以看出FLUENT UDF并不涉及到各种算法的改善，这不能不说是一个遗憾。

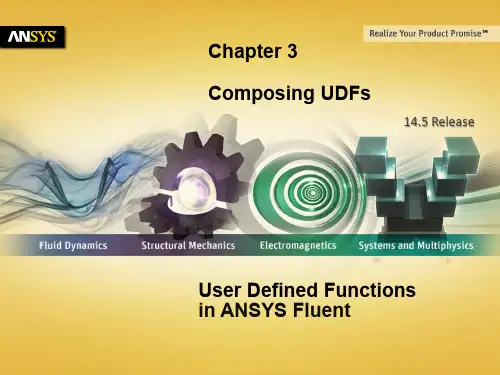

第 3 章 编写 UDF第 3 章 编写 UDF本章包含了 FLUENT 中如何写 UDFs 的概述。

3.1 概述 3.2 写解释式 UDFs 的限制 3.3 FLUENT 中 UDFs 求解过程的顺序 3.4 FLUENT 网格拓扑 3.5 FLUENT 数据类型 3.6 使用 DEFINE Macros 定义你的 UDF 3.7 在你的 UDF 源文件中包含 udf.h 文件 3.8 定义你的函数中的变量 3.9 函数体 3.10 UDF 任务 3.11 为多相流应用写 UDFs 3.12 在并行中使用你的 UDF 3.1 概述（Introduction） 在你开始编写将挂到 FLUENT 代码以增强其标准特征的 UDF 之前，你必须 知道几个基本的要求。

首先，UDFs 必须用 C 语言编写。

它们必须使用 FLUENT 提供的 DEFINE macros 来定义。

UDFs 必须含有包含于源代码开始指示的 udf.h 文件；它允许为 DEFINE macros 和包含在编译过程的其它 FLUENT 提供的函数 定义。

UDFs 只使用预先确定的宏和函数从 FLUENT 求解器访问数据。

通过 UDF 传递到求解器的任何值或从求解器返回到 UDF 的，都指定为国际（SI）单位。

总之，当写 UDF 时，你必须记住下面的 FLUENT 要求。

UDFs： 1. 采用 C 语言编写。

2. 必须为 udf.h 文件有一个包含声明。

3. 使用 Fluent.Inc 提供的 DEFINE macros 来定义。

4. 使用 Fluent.Inc 提供的预定义宏和函数来访问 FLUENT 求解器数据。

5. 必须使返回到 FLUENT 求解器的所有值指定为国际单位。

3.2 写解释式 UDFs 的限制（Restriction on Writing Interpreted UDFs）第 3 章 编写 UDF无论 UDFs 在 FLUENT 中以解释还是编译方式执行，用户定义 C 函数（说明在 Section 3.1 中）的基本要求是相同的，但还是有一些影响解释式 UDFs 的重大编 程限制。

FLUENT_UDF官方培训教程
必须原创
FLUENT UDF全称为Fluent User Defined Functions，是ANSYS Fluent有限元分析软件的一种高级应用技术，主要用于定制流体、多相流及热传导模拟中的特殊调整元件。

本文介绍如何使用FLUENT-UDF进行实际模拟的培训教程。

一、FLUENTUDF的概念
FLUENT UDF是一种定制的技术，它可以灵活地增强Fluent本身的模拟能力，并让用户能够自定义函数来调整流体、多相流及热传导模拟中的特殊参数。

FLUENT UDF是一种可以定义特殊参数和条件的技术，它可以让Fluent本身的模拟更加强大。

用户可以根据实际的需求自定义这些特殊参数，从而实现更加全面和精确的模拟。

二、FLUENTUDF的步骤
2.编写UDF函数：
UDF函数可以用C或Fortran语言编写，也可以用Fluent自带的UDFEasy编译器编写。

编写UDF函数的基本步骤是：
(1)编写UDF函数的声明，它在编译器的第一行声明，用于定义函数的相关参数；
(2)编写函数代码，用于计算流体及热传导的相关参数；
(3)编写函数的结束部分，使函数返回正确的值并运行成功。

fluent之UDF⽂件的操作
下⽂转⾃沙场醉客之博客：
可⽤txt⽂件进⾏UDF编程，之后将⽂件改为.c⽂件。

（也可⽤VC编程，保存为.c⽂件）
将程序导⼊到Fluent中利⽤编译功能，具体操作
在 fluent中的Define -> Use-Defined -> Compiled 打开之后，选择source files下⾯的Add...，找到编写好的.c⽂件打开，点击Build，就会⽣成⼀个以liberary name命名的⽂件夹，编译好的资料就放在这个⽂件夹⾥⾯，最后点击load就会将编译好的内容导⼊到Fluent中，这样你在有UDF选项的下拉菜单中就会看到你编好的程序名称。

利⽤UDF编程和C语⾔编程很相似，所以最好知道⼀些C语⾔编程的基础，再掌握⼀些Fluent的UDF固有的⼀些命令，基本上⼀些简单的程序就都没问题了。

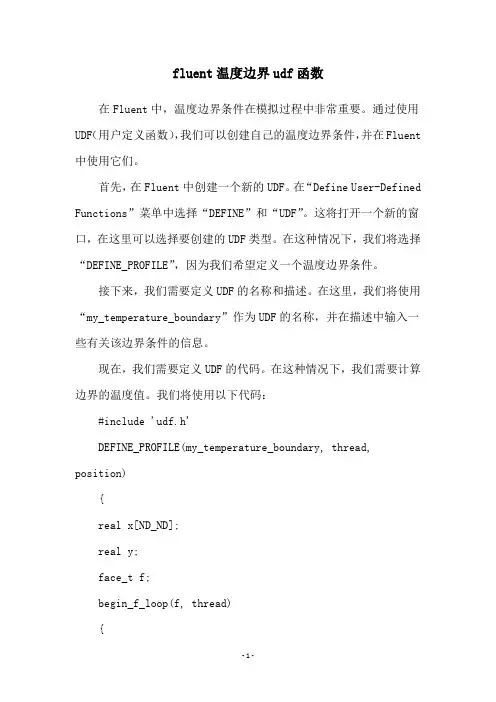

fluent温度边界udf函数在Fluent中，温度边界条件在模拟过程中非常重要。

通过使用UDF（用户定义函数），我们可以创建自己的温度边界条件，并在Fluent 中使用它们。

首先，在Fluent中创建一个新的UDF。

在“Define User-Defined Functions”菜单中选择“DEFINE”和“UDF”。

这将打开一个新的窗口，在这里可以选择要创建的UDF类型。

在这种情况下，我们将选择“DEFINE_PROFILE”，因为我们希望定义一个温度边界条件。

接下来，我们需要定义UDF的名称和描述。

在这里，我们将使用“my_temperature_boundary”作为UDF的名称，并在描述中输入一些有关该边界条件的信息。

现在，我们需要定义UDF的代码。

在这种情况下，我们需要计算边界的温度值。

我们将使用以下代码：#include 'udf.h'DEFINE_PROFILE(my_temperature_boundary, thread, position){real x[ND_ND];real y;face_t f;begin_f_loop(f, thread){F_CENTROID(x, f, thread);y = x[1];F_PROFILE(f, thread, position) = y * 50.0 + 500.0;}end_f_loop(f, thread)}在这个代码中，我们使用了Fluent提供的UDF库，以便我们可以使用Fluent中的变量和函数。

我们定义了一个名为“my_temperature_boundary”的UDF，并将其应用于名为“thread”的边界。

我们还定义了一个名为“position”的变量，该变量指示要应用UDF的位置。

在循环过程中，我们使用F_CENTROID函数获取当前单元的中心点，并将其保存在变量x中。

然后，我们计算y，即中心点在y轴上的位置。

fluent udf使用自定义场函数
在ANSYS Fluent中，用户自定义函数（User-Defined Functions, UDFs）是一种强大的工具，允许用户自定义和扩展Fluent的功能。

如果你想使用自定义场函数，可以通过编写UDF来实现。

以下是一个简单的步骤说明如何使用UDF来定义一个自定义场函数：
1.确定需求：首先明确你想要定义的场函数的性质和行为。

例如，
你可能想定义一个自定义的速度场、压力场或其他物理场。

2.编写UDF：使用C语言（或其他支持的语言）编写UDF。

UDF需
要遵循特定的接口和语法。

你可以查阅ANSYS Fluent的官方文档，了解如何编写UDF。

3.编译UDF：将编写的UDF文件编译成动态链接库（DLL）文件，以
便Fluent可以加载和使用它。

4.加载UDF：在Fluent中加载编译的UDF DLL文件。

这通常需要在
启动Fluent之前或通过特定的命令在Fluent中加载DLL文件。

5.定义和使用场函数：一旦UDF被加载，你可以在Fluent的模型中
定义和使用这个自定义场函数。

例如，你可以在域设置、材料属性或其他需要这个场函数的上下文中引用它。

6.运行和验证：运行Fluent模拟，并验证自定义场函数的正确性和
有效性。

需要注意的是，使用UDF开发自定义场函数需要一定的编程和
数值模拟经验。

务必确保你的UDF是正确的、有效的，并遵循Fluent 的规范和最佳实践。

此外，由于UDF具有很高的灵活性，因此在使用它们时要小心，确保不会引入错误或不稳定因素。

在使用Fluent软件进行模拟计算时，经常会遇到需要自定义用户子程序（User Defined Function，简称UDF）的情况。

UDF是Fluent中用户自己编写的函数，用于描述流场中的边界条件、源项等物理过程。

为了正确地使用UDF并进行模拟计算，我们需要了解如何编写和编译UDF。

本教程将向大家介绍如何使用ANSYS Fluent进行UDF的编译，并提供一些常见问题的解决方法。

一、准备工作在进行UDF编译之前，我们需要进行一些准备工作。

1. 确保已安装ANSYS Fluent软件，并且能够正常运行；2. 确保已安装C/C++编译器，常见的编译器有Microsoft Visual Studio、GCC等；3. 编写好UDF的源代码文件，可以使用任何文本编辑器编写，但建议使用支持C/C++语法高亮的编辑器，以便于排查语法错误。

二、设置Fluent编译环境在进行UDF编译之前，我们需要设置Fluent的编译环境，以确保编译器可以正确地识别Fluent的API。

1. 打开命令行终端（Windows系统为cmd，Linux/Unix系统为Terminal）；2. 运行以下命令设置Fluent的编译环境：对于Windows系统：```bashcd C:\Program Files\ANSYS Inc\v200\fluentfluent 3d -i```对于Linux/Unix系统：```bashcd /usr/ansys_inc/v200/fluent./fluent 3d -t xxx -g -i```其中，xxx是你的图形界面类型，可以根据你实际的图形界面类型进行替换，一般为Gl 或 X11。

运行上述命令后，Fluent将会启动，并且设置了编译环境。

在Fluent 的命令行界面中，我们可以进行UDF的编译和加载。

三、编译UDF在设置了Fluent的编译环境后，我们可以开始编译UDF了。

1. 将编写好的UDF源代码文件（后缀名通常为.c或.cpp）放置在Fluent的工作目录中；2. 在Fluent的命令行界面中，输入以下命令进行编译：```bash/define/user-definedpiled-functions load my_udf-name/define/user-definedpiled-functionspile my_udf-name/define/user-definedpiled-functions write my_udf-name/exit```其中，my_udf-name是你的UDF源代码文件的文件名（不包括后缀名），例如my_udf。

Fluent_UDF_中文教程Fluent_UDF是Fluent中的用户定义函数，能够定制化模拟中的物理过程和边界条件。

通过Fluent_UDF，用户可自由地编写自己的程序，以扩展Fluent的功能。

Fluent_UDF具有灵活性和可移植性，可以用C语言或Fortran语言编写。

下面我们将介绍Fluent_UDF的使用方法和编写过程。

1. Fluent_UDF的基本概念在Fluent中运行的模拟，都是由CFD模型和相应的物理模型组成。

CFD模型负责离散化解决流动方程，在CFD模型的基础上，物理模型定义了流体在不同条件下的行为，例如燃烧过程、湍流模型、多相流模型等。

而Fluent_UDF则是一套可以编写自定义的物理模型或者边界条件的库，可以与Fluent中的各类模型进行整合工作。

用户可以通过编写Fluent_UDF来与Fluent交互，其中可以定义用户自定义的边界条件，定义新的物性模型、初始或边界条件以及仿真的物理过程等。

2. Fluent_UDF编译器Fluent_UDF需要使用自带的编译器来编译用户自定义函数，这个编译器名为Fluent_Compiler。

Windows系统下，Fluent_Compiler可在Fluent程序安装目录内找到。

在运行Fluent程序之前，用户需要确保其系统环境变量中设置了编译器路径的系统变量。

Linux系统下，Fluent_Compiler亦随Fluent程序安装，其使用方法与Windows类似。

3. Fluent_UDF文件夹的创建在Fluent安装目录下，用户必须创建一个名为udf的文件夹，以存储用户自定义的函数。

用户可以在命令行中进入Fluent 安装目录下的udf文件夹中，输入以下命令创建文件：mkdir myudf其中myudf是用户自定义的函数文件夹名称。

4. Fluent_UDF函数编写Fluent_UDF支持两种编程语言：C语言和Fortran语言。

《深度探讨：fluent中离散相项模型中udf的使用》在使用fluent进行离散相项模拟的过程中，用户定义函数（User Defined Function，UDF）的使用是非常重要的一环。

本文将从简单到复杂的方式，深入探讨在fluent中离散相项模型中UDF的使用，以帮助读者更全面地理解这一主题。

1. UDF在fluent中的基本原理在fluent中，用户定义函数是指用户可以编写自己的代码，并将其嵌入到fluent的求解过程中。

这样可以实现一些fluent本身不具备的功能，进而拓展了fluent的应用范围和灵活性。

在离散相项模拟中，UDF可以用于定义离散相的性质、参数和行为等，从而更精确地模拟实际工程问题。

2. UDF的基本结构和语法通常情况下，在fluent中定义UDF需要遵循一定的语法和结构。

需要包括必要的头文件引用、变量定义、函数定义等。

还需要注意在fluent中使用的特定关键词和函数，以确保UDF能够正确地嵌入到fluent的求解过程中，并得到正确的计算结果。

3. UDF在离散相项模拟中的具体应用UDF在离散相项模拟中可以发挥重要作用。

用户可以通过编写UDF来定义离散相的颗粒物性质，如密度、粘度等；或者定义离散相的边界条件，如离散相的速度场、温度场等。

通过合理地定义这些参数和条件，可以更准确地模拟离散相在流体中的运动和相互作用，从而得到更可靠的工程分析结果。

4. 我对UDF在fluent中的个人观点和理解作为一名工程师，我个人认为UDF在fluent中的使用是非常有价值的。

它可以帮助用户更灵活地定制自己的模拟模型，满足实际工程问题的需求。

尤其在离散相项模拟中，UDF的使用可以让模拟更加真实和可靠，对工程设计和优化有着重要意义。

总结回顾通过本文的深度探讨，我们对fluent中离散相项模型中UDF的使用有了更深入的了解。

我们从UDF的基本原理、结构和语法，到在离散相项模拟中的具体应用，进一步认识了UDF的重要性和价值。

主题：Fluent UDF编译与解释近年来，计算流体力学（CFD）领域得到了迅速的发展，并成为了工程学、地球科学、医学等领域中一个重要的研究工具。

在进行CFD仿真时，用户自定义函数（User Defined Function，UDF）作为一种重要的边界条件和源项模型，可以有效地增强FLUENT软件的功能。

但是，与普通的FLUENT软件中的命令不同，UDF需要用户自行编写程序，然后通过编译器将其转换成FLUENT软件可识别的格式。

对于大部分工程师和研究人员来说，编写、编译和解释UDF仍然是一个具有一定挑战性的任务。

本文将围绕Fluent UDF编译与解释展开，从编译器的选择、编译过程的原理、编译中可能遇到的问题以及UDF的解释与调试等方面，为读者详细介绍与分析Fluent UDF编译与解释相关的知识和技巧。

一、编译器的选择在进行Fluent UDF编译之前，用户需要选择适合的编译器。

FLUENT 软件支持多种编译器，包括Microsoft Visual Studio、gcc、Intel Compiler等。

用户可以根据自己的喜好和系统环境选择合适的编译器。

二、编译过程的原理Fluent UDF的编译过程是将用户编写的程序源文件经过编译器进行编译，生成动态信息库（.dll文件）或共享对象文件（.so文件），然后再将生成的库文件加载到FLUENT软件中。

编译器将源文件翻译成机器语言，使得FLUENT软件可以识别并运行用户自定义的函数。

三、编译中可能遇到的问题在编写UDF并进行编译的过程中，用户可能会遇到一些常见的问题，如编译器报错、信息错误、库文件加载失败等。

这些问题通常是由于用户编写的程序存在语法错误、逻辑错误或者编译器的设置问题所致。

在遇到这些问题时，用户需要逐一排查并修正，保证程序能够正确地编译通过。

四、 UDF的解释与调试编译通过的UDF需要在FLUENT软件中进行解释与调试，确保其能够正确地加载和运行。
