直流绝缘监测工作原理
直流绝缘监测是一种用于检测直流电路中绝缘状况的技术。
其工作原理如下:
1. 首先,直流电源通过绝缘监测装置提供电流给电路中的绝缘体。
这个电流通常非常微小,以避免对被监测绝缘体产生损害。
2. 绝缘监测装置利用感应原理检测电流通过绝缘体时是否发生泄漏。
当绝缘体完好无损时,电流通过绝缘体的泄漏非常小,监测器会读取到一个很小的电流值。
3. 如果绝缘体存在破损或受潮等情况,绝缘监测装置检测到电流泄漏增加。
这是因为绝缘体的破损导致电流更容易通过,结果是监测器读取到一个较大的电流值。
4. 绝缘监测装置会将读取到的电流值与事先设定的警戒值进行比较。
如果电流值超过了警戒值,装置会发出警报信号,提示绝缘状况存在问题。
通过不断监测电流泄漏情况,直流绝缘监测可以实时检测绝缘体的完好性。
这对于确保电路的安全性和可靠性至关重要。

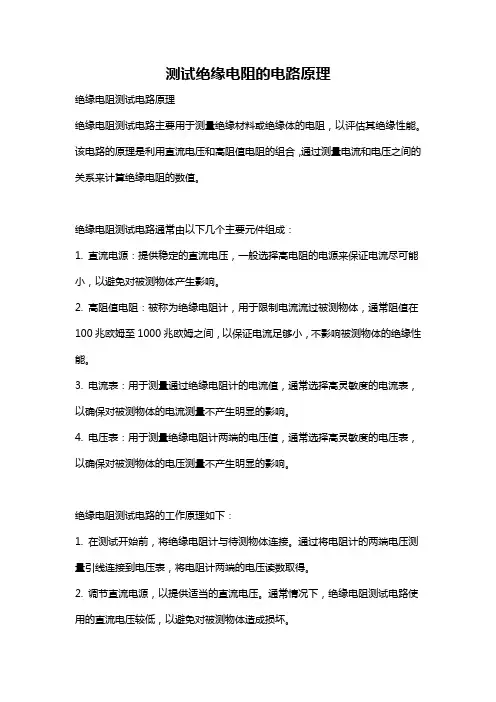

测试绝缘电阻的电路原理绝缘电阻测试电路原理绝缘电阻测试电路主要用于测量绝缘材料或绝缘体的电阻,以评估其绝缘性能。
该电路的原理是利用直流电压和高阻值电阻的组合,通过测量电流和电压之间的关系来计算绝缘电阻的数值。
绝缘电阻测试电路通常由以下几个主要元件组成:1. 直流电源:提供稳定的直流电压,一般选择高电阻的电源来保证电流尽可能小,以避免对被测物体产生影响。
2. 高阻值电阻:被称为绝缘电阻计,用于限制电流流过被测物体,通常阻值在100兆欧姆至1000兆欧姆之间,以保证电流足够小,不影响被测物体的绝缘性能。
3. 电流表:用于测量通过绝缘电阻计的电流值,通常选择高灵敏度的电流表,以确保对被测物体的电流测量不产生明显的影响。
4. 电压表:用于测量绝缘电阻计两端的电压值,通常选择高灵敏度的电压表,以确保对被测物体的电压测量不产生明显的影响。
绝缘电阻测试电路的工作原理如下:1. 在测试开始前,将绝缘电阻计与待测物体连接。
通过将电阻计的两端电压测量引线连接到电压表,将电阻计两端的电压读数取得。
2. 调节直流电源,以提供适当的直流电压。
通常情况下,绝缘电阻测试电路使用的直流电压较低,以避免对被测物体造成损坏。
3. 开始测量。
将电流表的两个引线连接到绝缘电阻计两端,从而形成闭合电路。
4. 通过观察电流表的读数,可以确定经过绝缘电阻计的电流值。
同时,通过观察电压表的读数,可以确定绝缘电阻计两端的电压。
5. 根据欧姆定律,可以通过测量的电流和电压值计算出绝缘电阻的数值。
欧姆定律表示为:R = V/I,其中R是绝缘电阻,V是电压,I是电流。
根据这个公式,可以将绝缘电阻计的两端电压(V)作为计算欧姆定律的电压值,而绝缘电阻计通过的电流(I)作为计算欧姆定律的电流值。
6. 根据测量得到的数值,可以评估被测物体的绝缘性能。
较高的绝缘电阻值表示较好的绝缘性能,反之则表示绝缘性能较差。
需要注意的是,绝缘电阻测试电路应该根据被测物体的特点和要求进行调整和选择。
测绝缘电阻原理
绝缘电阻测试是一种常用的电气测量方法,用于检测电路或电器设备中绝缘材料的绝缘性能。
测绝缘电阻的原理是利用直流电压产生的电场作用,通过测量电流的大小来判断绝缘电阻的大小。
在进行绝缘电阻测试时,首先需要将被测电路或电器设备断开电源,并确保所有的电源和负载都已经下电。
然后,将测试仪的电源接入被测电路或电器设备,将测试仪的电极分别连接到待测点的绝缘材料上。
当测试仪提供的直流电压施加在绝缘材料上时,会在绝缘材料内产生一个电场。
如果绝缘材料的绝缘性能良好,就可以阻止电流流过。
而如果绝缘材料的绝缘性能不好,就会导致电流流过,从而使测试仪读取到一个较大的电流值。
通过测量电流的大小,可以计算出绝缘电阻的大小。
一般来说,绝缘电阻的单位是欧姆(Ω),表示电阻对电流的阻碍程度。
较大的绝缘电阻意味着较好的绝缘性能,而较小的绝缘电阻则意味着较差的绝缘性能。
绝缘电阻测试通常需要进行多次测量,以确保结果的准确性。
此外,测试仪的选用也会对测试结果产生影响,因此需要选择适合的测试仪器,并按照其操作说明正确使用。
通过绝缘电阻测试,可以及时发现电路或电器设备中存在的绝缘故障,避免由于绝缘性能不良而导致的电气事故。
因此,绝
缘电阻测试在电力、通信、铁路、石油化工等行业中得到广泛应用。
直流系统绝缘检测原理介绍时间:2013-2-25 11:56:56来源:深圳市信瑞达电力设备有限公司打印本文直流系统绝缘检测原理介绍直肯定会有很多人想知道直流系统绝缘检测原理介绍的一些内容?下面小编就满足下大家的好奇心:发电厂和变电站的直流电源作为主要电气设备的保安电源及控制信号电源,是一个十分庞大的多分支供电网络。
在一般情况下,一点接地并不影响直流系统的运行,但如果不能迅速找到接地故障点并予以修复,又发生另一点接地故障,就可能引起重大故障的发生。
现有检测直流系统绝缘的方法主要有电桥平衡原理和低频探测原理。
根据电桥平衡原理实现的绝缘监测装置被广泛使用,但它不能检测直流系统正、负极绝缘同等下降时的情况;绝缘监测装置即使报警,也不能直接得到系统对地的绝缘电阻大小。
用低频探测原理检测接地故障是近几年采用的一种新方法,但它所能检测的接地电阻受直流系统对地分布电容的制约,而且低频交流信号容易受外界的干扰,另外注入的低频交流信号增大直流系统的电压纹波系数。
可见,电桥平衡原理和低频探测原理均存在若干难以克服的缺陷。
本文提出一种新的检测方法,即主回路用不平衡电桥检测总的绝缘电阻,而支路用直流互感器来检测到底是哪一路出现了绝缘降低。
同时用单片机来实现这种检测方法。
主回路的绝缘电阻的测量传统的平衡电桥检测原理如下图-1,通过检测电压Uj和Um,再加上给定的电阻R来算出R+、R-,但当正负绝缘都出现降低的情况下,检测的结果将与实际情况不符合。
图-1为了能检测正负都绝缘降低的情况,下文设计一种不平衡电桥测量法。
并用MCS 80C196KC单片机来实现,如图-2所示。
首先我们先说明一下电子继电器AQW214的用法,当AQW214的1、2脚导通时,7、8脚也导通;而且导通的内阻很小。
同理,3,4脚导通时,5、6脚也导通。
而且,AQW214的耐压值可以达到400V,即当7、8,或5、6不导通时,它们两端可以承受400V的电压。
绝缘电阻测量原理
绝缘电阻是指材料或设备之间的电阻,用于衡量电气设备或电缆绝缘的质量。
绝缘电阻的测量原理是利用直流或交流电源来施加一定的电压,然后测量通过被测绝缘材料或设备的电流,从而计算出绝缘电阻的大小。
在直流绝缘电阻测量中,常使用的测量仪器是绝缘电阻测试仪。
测试仪通过将直流电压施加在被测物体上,并测量流过被测物体的电流来计算电阻。
通常使用的直流电压为500V或1000V,可以根据需要进行调整。
测试仪会自动记录并显示绝缘电阻的数值。
在交流绝缘电阻测量中,使用的是交流电源和阻抗测量器。
测试仪通过施加交流电压,并测量流过被测物体的交流电流,然后计算电阻值。
与直流绝缘电阻测量相比,交流绝缘电阻测量更适用于大容量和长电缆的测试。
交流电源的频率通常为
50Hz或60Hz。
测量时,需要注意被测绝缘材料或设备的外部条件,如温度、湿度和污染等。
这些因素可能会对绝缘电阻产生影响,因此在测量前需对环境因素进行评估和记录。
绝缘电阻测量的结果应该符合国际标准和安全要求。
如果测量结果显示绝缘电阻过低或存在漏电流,说明被测物体的绝缘性能不达标,可能存在电漏电等安全隐患。
此时,需要进行维修或更换绝缘材料或设备,以提高其绝缘性能。
总之,绝缘电阻测量的原理是通过施加一定电压并测量流过被测物体的电流,来计算出绝缘电阻的数值。
可以根据需要选择直流或交流绝缘电阻测量方法,并注意外部条件对测量结果的影响。
测量结果应符合标准并及时采取措施来改善绝缘性能。
1.引言发电厂和变电站的直流电源作为主要电气设备的保安电源及控制信号电源,是一个十分庞大的多分支供电网络。
在一般情况下,一点接地并不影响直流系统的运行,但如果不能迅速找到接地故障点并予以修复,又发生另一点接地故障,就可能引起重大故障的发生。
现有检测直流系统绝缘的方法主要有电桥平衡原理和低频探测原理。
根据电桥平衡原理实现的绝缘监测装置被广泛使用,但它不能检测直流系统正、负极绝缘同等下降时的情况;绝缘监测装置即使报警,也不能直接得到系统对地的绝缘电阻大小。
用低频探测原理检测接地故障是近几年采用的一种新方法,但它所能检测的接地电阻受直流系统对地分布电容的制约,而且低频交流信号容易受外界的干扰,另外注入的低频交流信号增大直流系统的电压纹波系数。
可见,电桥平衡原理和低频探测原理均存在若干难以克服的缺陷。
本文提出一种新的检测方法,即主回路用不平衡电桥检测总的绝缘电阻,而支路用直流互感器来检测到底是哪一路出现了绝缘降低。
同时用单片机来实现这种检测方法。
2.主回路的绝缘电阻的测量传统的平衡电桥检测原理如下图-1,通过检测电压Uj和Um,再加上给定的电阻R来算出R+、R-,但当正负绝缘都出现降低的情况下,检测的结果将与实际情况不符合。
图-1为了能检测正负都绝缘降低的情况,下文设计一种不平衡电桥测量法。
并用MCS 80C196KC单片机来实现,如图-2所示。
首先我们先说明一下电子继电器AQW214的用法,当AQW214的1、2脚导通时,7、8脚也导通;而且导通的内阻很小。
同理,3,4脚导通时,5、6脚也导通。
而且,AQW214的耐压值可以达到400V,即当7、8,或5、6不导通时,它们两端可以承受400V的电压。
所以我们可以通过控制P10的电平,来控制1、2脚的导通而达到控制JK1的导通与关断。
同理,通过控制P11的电平来控制JK2的导通与关断。
第一步,JK1、JK2都断开,我们通过80C196单片机的A/D口的AC4通道采集C4两端的电压,从而测得Um。

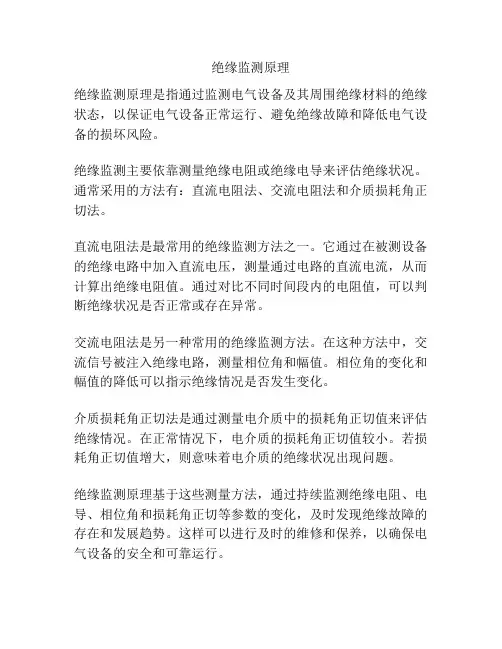

绝缘监测原理
绝缘监测原理是指通过监测电气设备及其周围绝缘材料的绝缘状态,以保证电气设备正常运行、避免绝缘故障和降低电气设备的损坏风险。
绝缘监测主要依靠测量绝缘电阻或绝缘电导来评估绝缘状况。
通常采用的方法有:直流电阻法、交流电阻法和介质损耗角正切法。
直流电阻法是最常用的绝缘监测方法之一。
它通过在被测设备的绝缘电路中加入直流电压,测量通过电路的直流电流,从而计算出绝缘电阻值。
通过对比不同时间段内的电阻值,可以判断绝缘状况是否正常或存在异常。
交流电阻法是另一种常用的绝缘监测方法。
在这种方法中,交流信号被注入绝缘电路,测量相位角和幅值。
相位角的变化和幅值的降低可以指示绝缘情况是否发生变化。
介质损耗角正切法是通过测量电介质中的损耗角正切值来评估绝缘情况。
在正常情况下,电介质的损耗角正切值较小。
若损耗角正切值增大,则意味着电介质的绝缘状况出现问题。
绝缘监测原理基于这些测量方法,通过持续监测绝缘电阻、电导、相位角和损耗角正切等参数的变化,及时发现绝缘故障的存在和发展趋势。
这样可以进行及时的维修和保养,以确保电气设备的安全和可靠运行。
电缆绝缘电阻的测量方法一、直流法直流法是测量电缆绝缘电阻最常用的方法。
其原理是通过检测电缆两端的绝缘电阻,计算得到。
1.准备工作首先,需要选择合适的直流电压。
常用的直流电压有100V、250V、500V和1000V等。
选择电压时,要考虑到电缆的额定电压和电缆长度,一般选择电压为电缆额定电压的一半。
其次,需要准备好测量仪器。
通用的仪器有万用表和绝缘电阻测量仪。
其中,万用表适用于低阻值的测量,绝缘电阻测量仪适用于高阻值的测量。
2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。
(2)将绝缘电阻测量仪或万用表的测试引线连接到电缆两端。
(3)选择合适的直流电压,并设置在绝缘电阻测量仪或万用表上。
(4)闭合电源,通电。
(5)等待一段时间,使电缆上的绝缘电阻稳定。
(6)记录读数。
如果使用万用表,可以直接读取。
如果使用绝缘电阻测量仪,一般需要选择合适的量程。
(7)断开电源,结束测量。
3.注意事项在测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态,避免因为电缆通电而引起不必要的事故。
(2)测试引线的选择要合适,尽量选用长度较短、接触面积大、阻抗小的引线,以减小接触电阻对测量结果的影响。
(3)选择合适的测量电压,避免电压过高引起电弧击穿。
二、交流法交流法是利用交流电流在电缆绝缘中的穿透作用测量电缆绝缘电阻的方法。
1.准备工作首先,需要选择合适的交流电压。
常用的交流电压有50Hz和1kHz等频率,具体选择要根据实际情况。
其次,需要准备好测量仪器。
通常使用的仪器有绝缘电阻测量仪和绝缘电阻测试仪。
2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。
(2)将绝缘电阻测量仪或绝缘电阻测试仪的测试引线连接到电缆两端。
(3)选择合适的交流电压,并设置在仪器上。
(4)闭合电源,通电。
(5)等待一段时间,使电缆上的绝缘电阻稳定。
(6)记录读数。
根据仪器上的示数直接获取。
(7)断开电源,结束测量。
3.注意事项在使用交流法测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态。
1.不平衡桥检测母线接地电阻原理如图, 令桥臂切换到A桥时BUS+对地电压为Vap, BUS-对地电压为Van,桥臂对地电压为Vas;桥臂切换到B桥时BUS+对地电压为Vbp, BUS-对地电压为Vbn,桥臂对地电压为Vbs;桥臂悬空时BUS+对地电压为Vp, BUS-对地电压为Vn, BUS+对BUS-电压为Vpn;BUS-的接地电阻为Rxn, BUS+的接地电阻为Rxp由基尔霍夫电流定律, 不论桥臂切换到A桥还是B桥, 都有I1+I2+I3=0则切换到A桥时有Vap/(R2//Rxp)+Van/(R1//Rxn)+Vas/Rs = 0 ①切换到B桥时有Vbp/(R2//Rxp)+Vbn/(R1//Rxn)+Vbs/Rs = 0 ②①、②两式中Rxp, Rxn为未知量, 其余皆为已知量或测量量。
通过①、②两式的方程组求解, 即可计算出Rxp, Rxn的值。
Vpn在桥臂出于任何状态时都可以通过1, 2两点电压采样通过减法电路计算得出。
Vp, Vn可以在桥臂悬空时通过1、2两点直接测量计算获得。
如果桥臂没有悬空位置, 则可以通过Vpn, Rxp, Rxn, R1, R2计算得出。
具体计算公式如下Vp = (Rxp//R2)/(( Rxp//R2)+( Rxn//R1))*VpnVn = -(Rxn//R1)/(( Rxp//R2)+( Rxn//R1))*Vpn2.支路接地电阻检测原理如图所示, 由于对交流信号来说, 电池组的阻抗非常小, 可以认为短路。
无接地电容时, 当支路无接地时注入信号电流I1和I2通过装置内部的不平衡桥电路形成回路, 对外部电路基本没有影响, 测量CT无信号输出;当支路有接地电阻时(由于对交流信号来说, 电池相当于短路, 支路正负接地效果相当), 由于漏电流I3的存在, 测量CT有感应信号输出, 信号幅度正比于I3。
直流绝缘监测工作原理
直流绝缘监测是一种用于检测直流电力系统中绝缘状况的方法,其工作原理如下:
1. 测试电路:首先,将测试电路连接到待测设备的绝缘部分。
测试电路通常由直流电源、测量设备和接地电极组成。
2. 施加电压:接下来,直流电源会施加一个已知的直流电压到待测设备的绝缘上。
这个电压通常较高,一般为几千伏到几十伏之间。
3. 监测电流:测量设备会通过接地电极和待测设备之间测量绝缘上的漏电流。
漏电流的大小和性质可以反映出绝缘状况的好坏。
4. 分析结果:测量设备会将测得的漏电流数据进行处理和分析,以判断绝缘的健康状况。
如果漏电流较小,则表明绝缘较好;而较大的漏电流则可能意味着存在绝缘故障。
5. 发出警报:如果绝缘故障被检测到,监测设备会发出警报信号,以提示操作人员进行相应的处理和修复。
通过以上步骤,直流绝缘监测能够实时监测直流电力系统的绝缘状况,及时发现并解决潜在的绝缘故障,从而确保系统的安全运行。

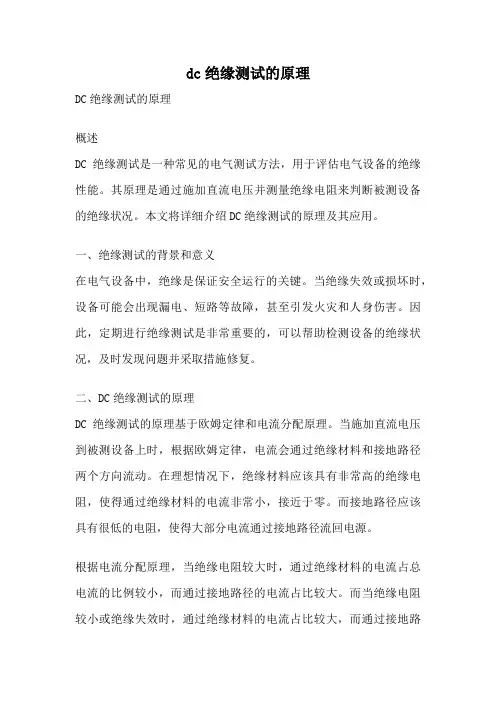

dc绝缘测试的原理DC绝缘测试的原理概述DC绝缘测试是一种常见的电气测试方法,用于评估电气设备的绝缘性能。
其原理是通过施加直流电压并测量绝缘电阻来判断被测设备的绝缘状况。
本文将详细介绍DC绝缘测试的原理及其应用。
一、绝缘测试的背景和意义在电气设备中,绝缘是保证安全运行的关键。
当绝缘失效或损坏时,设备可能会出现漏电、短路等故障,甚至引发火灾和人身伤害。
因此,定期进行绝缘测试是非常重要的,可以帮助检测设备的绝缘状况,及时发现问题并采取措施修复。
二、DC绝缘测试的原理DC绝缘测试的原理基于欧姆定律和电流分配原理。
当施加直流电压到被测设备上时,根据欧姆定律,电流会通过绝缘材料和接地路径两个方向流动。
在理想情况下,绝缘材料应该具有非常高的绝缘电阻,使得通过绝缘材料的电流非常小,接近于零。
而接地路径应该具有很低的电阻,使得大部分电流通过接地路径流回电源。
根据电流分配原理,当绝缘电阻较大时,通过绝缘材料的电流占总电流的比例较小,而通过接地路径的电流占比较大。
而当绝缘电阻较小或绝缘失效时,通过绝缘材料的电流占比较大,而通过接地路径的电流占比较小。
因此,通过测量通过绝缘材料的电流大小,可以间接评估绝缘状况,即绝缘电阻的大小。
三、DC绝缘测试的过程DC绝缘测试通常需要使用专门的绝缘测试仪器,包括高压电源和测量仪器。
测试过程可以分为以下几个步骤:1. 设置测试参数:根据被测设备的特性和要求,设置测试所需的直流电压和测试时间。
2. 连接测试回路:将高压电源的正负极分别连接到被测设备的绝缘材料和接地路径上。
3. 施加电压:打开高压电源,施加设定的直流电压到被测设备上。
4. 测量电流:使用测量仪器测量通过绝缘材料的电流大小。
5. 记录测试结果:根据测量到的电流值,计算绝缘电阻,并记录测试结果。
6. 分析和判断:根据测试结果,判断被测设备的绝缘状况是否符合要求。
如果绝缘电阻较大,则说明绝缘良好;如果绝缘电阻较小或接近零,则说明绝缘失效或损坏。
直流绝缘监视原理
直流绝缘监视是一种用于监测直流电路绝缘状态的技术。
它通过测量直流电路绝缘电阻的变化来实现对绝缘性能的监视和检测。
直流绝缘监视的原理是利用电流与电压之间的关系。
在一个正常运行的直流电路中,电流会通过绝缘材料,而绝缘材料的阻抗会阻碍电流的流动。
因此,当绝缘材料的阻抗发生变化时,电流也会相应发生变化。
在直流绝缘监视中,通常会在电路中加入一个绝缘监视器。
这个监视器会通过将一小部分电流注入到电路中,然后测量注入电流与测量电压之间的比值来得出绝缘电阻。
当绝缘电阻下降时,注入电流与测量电压之间的比值会发生变化,从而触发报警系统。
这样,使用直流绝缘监视设备可以实时监测绝缘电阻的状态,并及时采取措施以防止绝缘失效导致意外事故的发生。
总之,直流绝缘监视的原理是通过测量绝缘电阻的变化来实现对直流电路绝缘性能的监视和检测。
它可以帮助我们及时发现绝缘故障,并采取措施防止电路的故障引发安全问题。
直流绝缘监测工作原理
直流绝缘监测工作原理:
直流绝缘监测是一种用于检测直流绝缘系统(如直流电缆、直流隔离开关等)中绝缘状态的技术。
其基本原理是通过测量绝缘电阻来判断绝缘系统的良好与否。
具体工作原理如下:
1. 接地极的测量:直流绝缘监测装置将接地极接入绝缘系统,测量绝缘电阻。
在正常情况下,绝缘电阻较高,接地电流较小。
如果绝缘发生故障,绝缘电阻将降低,接地电流将增大。
2. 参考极的测量:直流绝缘监测装置将参考极接入绝缘系统,测量绝缘电阻。
通过将参考极接入系统的不同位置,可以确定绝缘故障发生的位置。
3. 测量电压的添加:为了提高测量精度,直流绝缘监测装置会在绝缘系统中加入一个特定的测量电压。
通过测量测量电流,可以计算出绝缘电阻的数值。
4. 数据分析与报警:直流绝缘监测装置会将测量得到的绝缘电阻数据进行分析,当绝缘电阻变化超过预设的阈值时,会发出相应的警报。
总结起来,直流绝缘监测的工作原理是通过测量绝缘电阻来判断绝缘系统是否正常工作。
通过测量接地极和参考极的绝缘电阻,以及添加测量电压,并对测量数据进行分析与报警,可以实现对直流绝缘系统的实时监测和故障预警。
线缆绝缘测试方法一、引言线缆是电力传输和通信的重要组成部分,其绝缘性能直接影响着电力系统的安全可靠运行。
因此,对线缆的绝缘性能进行测试是非常重要的。
本文将介绍几种常见的线缆绝缘测试方法,并分析其原理和适用范围,以供参考。
二、直流绝缘电阻测试法直流绝缘电阻测试法是一种常用的线缆绝缘测试方法,其原理是利用直流电源施加一定的电压,测量线缆绝缘电阻的大小。
测试时,首先将线缆两端接地,然后将直流电压施加在线缆上,通过测量线缆两端的电流,计算出线缆的绝缘电阻。
这种方法简单易行,测试结果准确可靠,适用于各种类型的线缆绝缘测试。
三、交流绝缘电阻测试法交流绝缘电阻测试法是通过施加交流电压测量线缆的绝缘电阻。
交流电压能够更好地模拟实际工作条件下的绝缘性能,因此这种方法更加准确。
测试时,通常采用低频交流电压,通过测量线缆两端的电流和电压,计算出线缆的绝缘电阻。
交流绝缘电阻测试法适用于各种类型的线缆,但需要注意选择合适的测试频率和电压。
四、局部放电测试法局部放电是线缆绝缘老化和损坏的主要原因之一,因此局部放电测试是线缆绝缘性能评估的重要手段。
局部放电测试法通过检测线缆绝缘中的局部放电信号,来评估线缆的绝缘状况。
测试时,首先施加一定的电压,然后使用局部放电检测仪器检测线缆上的局部放电信号。
通过分析局部放电信号的幅值、频率和形态等参数,判断线缆的绝缘性能。
局部放电测试法对测试环境要求较高,适用于各种类型的线缆绝缘测试。
五、介质损耗测试法介质损耗测试法是一种通过测量线缆绝缘材料的电介质损耗角正切来评估线缆绝缘性能的方法。
测试时,首先施加一定的交流电压,然后测量线缆两端的电流和电压相位差,通过计算电介质损耗角正切,评估线缆的绝缘性能。
介质损耗测试法适用于各种类型的线缆,尤其适用于大型电力电缆和高压电缆的绝缘测试。
六、总结线缆绝缘测试是确保电力系统安全运行的重要环节。
本文介绍了几种常见的线缆绝缘测试方法,包括直流绝缘电阻测试法、交流绝缘电阻测试法、局部放电测试法和介质损耗测试法。
绝缘电阻测试方法绝缘电阻测试是一种主要用于测量电气设备、电缆及其它电气设施绝缘性能的测试方法。
它的主要目的是确定电气设备的绝缘是否能够满足正常工作条件下的安全性要求,以防止因绝缘损坏导致的电气故障、电气火灾等事故的发生。
下面将详细介绍几种常见的绝缘电阻测试方法。
1. 直流绝缘电阻测试法:直流绝缘电阻测试法是一种常用的绝缘电阻测试方法。
它的原理是利用直流电源产生一定电压施加在被测绝缘体上,通过测量电流的方式来判断绝缘的良好程度。
测试时需要使用专用的直流绝缘电阻表,并按照规定的测试电压和时间进行测试。
直流绝缘电阻测试方法的优点是测试简单、直观,适用于各种类型的绝缘体。
2. 交流绝缘电阻测试法:交流绝缘电阻测试法是利用交流电源进行绝缘电阻测试的一种方法。
它的原理是通过对待测绝缘体施加一定频率的正弦交流电压,同时测量绝缘电流来判断绝缘的良好程度。
交流绝缘电阻测试方法的优点是测试精度高、能够检测到更小的故障情况,但测试设备复杂,成本较高。
3. 激励电压绝缘电阻测试法:激励电压绝缘电阻测试法是一种较新的绝缘电阻测试方法,它利用高频发生器产生激励电压,并通过测量绝缘电流来判断绝缘的状况。
与传统的直流或交流电源测试相比,激励电压绝缘电阻测试法具有测试速度快、对设备的影响小等优点,适用于大规模、高频率的绝缘电阻测试。
无论是直流、交流还是激励电压绝缘电阻测试法,在进行电阻测试之前,需要进行一系列的准备工作。
首先,要保证测试设备的正常工作,包括检查电源、测试仪器等设备是否正常。
其次,需要对被测试绝缘体进行预处理,如清洁表面、排除潮湿等因素的干扰。
然后,按照所选用的测试方法和相应的电压、电流参数进行测试,并记录测试结果。
在测试过程中,需要注意以下几点:首先,测试过程中应注意安全,避免触电等危险情况的发生。
其次,要根据被测试绝缘体的特点和要求,选择合适的测试方法和参数,以保证测试结果的准确性。
最后,要及时处理测试结果,对异常情况进行分析和判断,并采取相应的措施进行修复或更换。
绝缘的直流耐压试验原理
直流耐压试验是一种常用的测试方法,用于检测电气设备的绝缘性能。
这种测试方法利用直流高电压的作用,对设备的绝缘材料进行施加电场,以检测绝缘材料的电气强度、电气损耗等性能指标。
在直流耐压试验中,测试设备通常采用高压直流发生器,将高压直流电压施加到被测设备上,以检测其绝缘性能。
同时,测试设备还包括电流计、电压表、绝缘电阻测试仪等辅助测试仪器。
直流耐压试验时需要注意以下几点:
1. 测试前应对测试设备进行检查和校准,确保其工作正常。
2. 测试过程中应注意安全,避免触电事故。
3. 测试结束后,应对测试设备进行清洁和维护,以保证其长期稳定工作。
直流耐压试验是一种可靠的测试方法,可以有效地检测设备的绝缘性能,对于保证设备的安全运行具有重要的意义。
- 1 -。
1、不平衡桥检测母线接地电阻原理

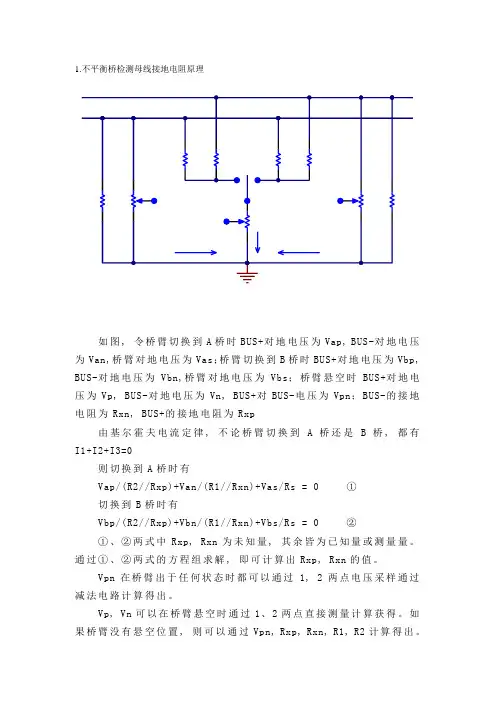

如图,令桥臂切换到A桥时BUS+对地电压为Vap,BUS-对地电压为Van,桥臂对地电压为Vas;桥臂切换到B桥时BUS+对地电压为Vbp,BUS-对地电压为Vbn,桥臂对地电压为Vbs;桥臂悬空时BUS+对地电压为Vp,BUS-对地电压为Vn,BUS+对BUS-电压为Vpn;BUS-的接地电阻为Rxn,BUS+的接地电阻为Rxp
由基尔霍夫电流定律,不论桥臂切换到A桥还是B桥,都有I1+I2+I3=0
则切换到A桥时有
Vap/(R2//Rxp)+Van/(R1//Rxn)+Vas/Rs = 0 ①
切换到B桥时有
Vbp/(R2//Rxp)+Vbn/(R1//Rxn)+Vbs/Rs = 0 ②
①、②两式中Rxp,Rxn为未知量,其余皆为已知量或测量量。
通过①、②两式的方程组求解,即可计算出Rxp,Rxn的值。
Vpn在桥臂出于任何状态时都可以通过1,2两点电压采样通过减法电路计算得出。
Vp,Vn可以在桥臂悬空时通过1、2两点直接测量计算获得。
如果桥臂没有悬空位置,则可以通过Vpn,Rxp,Rxn,R1,R2计算得出。
具体计算公式如下
Vp = (Rxp//R2)/(( Rxp//R2)+( Rxn//R1))*Vpn
Vn = -(Rxn//R1)/(( Rxp//R2)+( Rxn//R1))*Vpn
2、支路接地电阻检测原理
如图所示,由于对交流信号来说,电池组的阻抗非常小,可以认为短路。
无接地电容时,当支路无接地时注入信号电流I1和I2通过装置内部的不平衡桥电路形成回路,对外部电路基本没有影响,测量CT无信号输出;当支路有接地电阻时(由于对交流信号来说,电池相当于短路,支路正负接地效果相当),由于漏电流I3的存在,测量CT有感应信号输出,信号幅度正比于I3。
