节温器工作原理
节温器是一种用于控制温度的装置，其工作原理主要依靠热膨胀原理和电磁原理。
热膨胀原理是节温器的核心原理之一。
节温器内部通常含有一根具有热敏特性的金属杆，常见的有双金属片、液体膨胀元件（如液体膨胀瓶）等。
当温度升高时，金属杆会因为热胀冷缩的特性而发生长度变化，进而使节温器内部的机械结构转动或位移。
利用这种热膨胀现象，节温器可以实现对温度的感知和控制。
电磁原理也是节温器工作的重要原理。
节温器内部通常有一份电路，其中包括控制电磁线圈、电磁铁和触点等。
当温度变化引起金属杆长度变化时，电磁线圈会受到激励，产生电磁力作用于电磁铁或触点。
经过电磁力的作用，节温器内部的机械结构会发生相应的移动或触点的闭合和断开，从而控制外部设备的工作状态。
总之，节温器通过利用热膨胀和电磁原理，感知温度变化并通过机械或电子方式控制温度，以实现对温度的调节和控制。
这种原理使得节温器在许多领域中得到广泛应用，例如家用电器、暖通设备、汽车等。

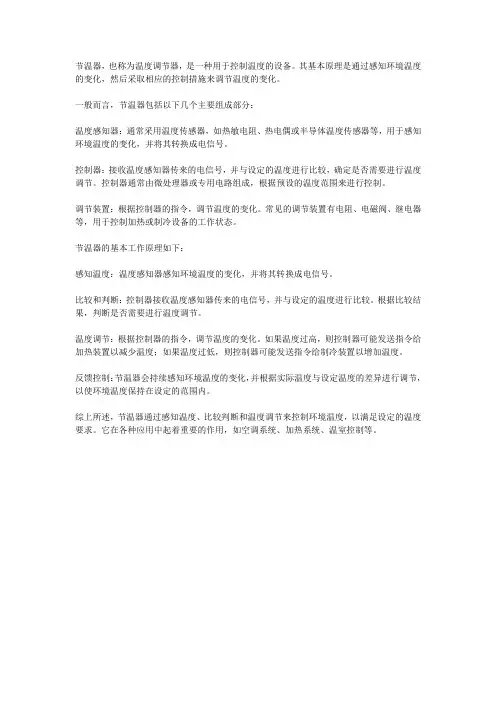

节温器，也称为温度调节器，是一种用于控制温度的设备。
其基本原理是通过感知环境温度的变化，然后采取相应的控制措施来调节温度的变化。
一般而言，节温器包括以下几个主要组成部分：
温度感知器：通常采用温度传感器，如热敏电阻、热电偶或半导体温度传感器等，用于感知环境温度的变化，并将其转换成电信号。
控制器：接收温度感知器传来的电信号，并与设定的温度进行比较，确定是否需要进行温度调节。
控制器通常由微处理器或专用电路组成，根据预设的温度范围来进行控制。
调节装置：根据控制器的指令，调节温度的变化。
常见的调节装置有电阻、电磁阀、继电器等，用于控制加热或制冷设备的工作状态。
节温器的基本工作原理如下：
感知温度：温度感知器感知环境温度的变化，并将其转换成电信号。
比较和判断：控制器接收温度感知器传来的电信号，并与设定的温度进行比较。
根据比较结果，判断是否需要进行温度调节。
温度调节：根据控制器的指令，调节温度的变化。
如果温度过高，则控制器可能发送指令给加热装置以减少温度；如果温度过低，则控制器可能发送指令给制冷装置以增加温度。
反馈控制：节温器会持续感知环境温度的变化，并根据实际温度与设定温度的差异进行调节，以使环境温度保持在设定的范围内。
综上所述，节温器通过感知温度、比较判断和温度调节来控制环境温度，以满足设定的温度要求。
它在各种应用中起着重要的作用，如空调系统、加热系统、温室控制等。
1.绪论 (1)1.1大型工程软件CATIA介绍 (1)1.2本次课程设计的主要任务及目的 (1)1.3本次课程设计的任务要求 (1)1.4本次课程设计的进度安排 (1)2.节温器介绍 (2)2．1节温器概述 (2)2．2节温器术语 (2)2．3节温器的组成 (2)3.节温器功用及原理 (3)3.1节温器的作用 (3)3.2节温器的工作原理 (4)4.节温器注意事项 (5)4.1节温器的检查 (5)4.2节温器安装方法 (5)4.3判断节温器工作状态 (5)4．4节温器的拆装和检查 (6)4.5节温器常见故障 (7)4.6拆除节温器错误观点....................... .. (8)小结 (9)主要参考资料及资料索引 (10)1.1大型工程软件CATIA介绍CATIA是由法国达索系统公司（Dassault Systemes，DS）开发的集成了CAD、CAM和CAE的大型软件，凭借其突出的技术优势在制造业的各个领域得到了广泛的应用，成为全球制造业的主流设计软件。
利用CATIA中的机械设计中零部件设计模块进行三维建模，所画图形一目了然；用线框与线条模块进行曲面设计；所做图形清晰流畅。
CATIA已经成了汽车工业CAD/CAM的事实标准，欧洲、北美和亚洲的顶尖汽车制造商纷纷采用其作为核心系统。
在航空工业领域，空中客车公司、Pratt&Whimey、EADS、洛克西德马丁、美国联合航空公司、达索航空等都选用CATIA进行新产品设计。
著名的丰田汽车公司、VOLVO卡车、TODA赛车等都从其他系统转到CATIA 进行新产品的设计。
电子家电行业的索尼、三洋、松下、先锋、伊莱克斯、香港亚伦，船舶行业的IHl、NKK、烟台莱福士造船厂，机车行业的阿尔斯通、邦巴迪、西门子，消费品行业的可口可乐、Evian、Swatch，轮胎行业的固特异、米其林以及机械各行业等，CATIA的客户遍及世界各地。
国内的哈尔滨、沈阳、西安、成都、景德镇、上海、贵阳等航空飞机设计制造厂也都无一例外地都选用CATIA作为其核心设计和加工软件。

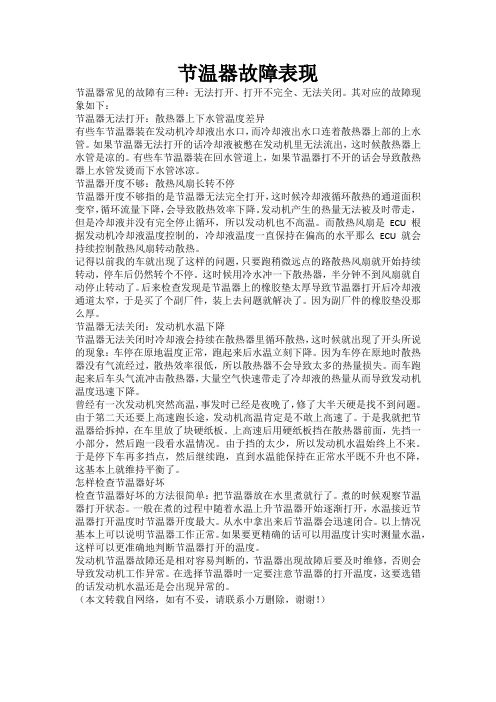

节温器故障表现节温器常见的故障有三种：无法打开、打开不完全、无法关闭。
其对应的故障现象如下：节温器无法打开：散热器上下水管温度差异有些车节温器装在发动机冷却液出水口，而冷却液出水口连着散热器上部的上水管。
如果节温器无法打开的话冷却液被憋在发动机里无法流出，这时候散热器上水管是凉的。
有些车节温器装在回水管道上，如果节温器打不开的话会导致散热器上水管发烫而下水管冰凉。
节温器开度不够：散热风扇长转不停节温器开度不够指的是节温器无法完全打开，这时候冷却液循环散热的通道面积变窄，循环流量下降，会导致散热效率下降。
发动机产生的热量无法被及时带走，但是冷却液并没有完全停止循环，所以发动机也不高温。
而散热风扇是ECU根据发动机冷却液温度控制的，冷却液温度一直保持在偏高的水平那么ECU就会持续控制散热风扇转动散热。
记得以前我的车就出现了这样的问题，只要跑稍微远点的路散热风扇就开始持续转动，停车后仍然转个不停。
这时候用冷水冲一下散热器，半分钟不到风扇就自动停止转动了。
后来检查发现是节温器上的橡胶垫太厚导致节温器打开后冷却液通道太窄，于是买了个副厂件，装上去问题就解决了。
因为副厂件的橡胶垫没那么厚。
节温器无法关闭：发动机水温下降节温器无法关闭时冷却液会持续在散热器里循环散热，这时候就出现了开头所说的现象：车停在原地温度正常，跑起来后水温立刻下降。
因为车停在原地时散热器没有气流经过，散热效率很低，所以散热器不会导致太多的热量损失。
而车跑起来后车头气流冲击散热器，大量空气快速带走了冷却液的热量从而导致发动机温度迅速下降。
曾经有一次发动机突然高温，事发时已经是夜晚了，修了大半天硬是找不到问题。
由于第二天还要上高速跑长途，发动机高温肯定是不敢上高速了。
于是我就把节温器给拆掉，在车里放了块硬纸板。
上高速后用硬纸板挡在散热器前面，先挡一小部分，然后跑一段看水温情况。
由于挡的太少，所以发动机水温始终上不来。
于是停下车再多挡点，然后继续跑，直到水温能保持在正常水平既不升也不降，这基本上就维持平衡了。
节温器工作原理节温器是一种普遍使用的仪器，它在恒定温度下控制温度的变化。
节温器主要应用于化学、生物、食品、医疗等领域，可用于控制反应过程中的温度，以及维持分离某些微生物或组织的温度稳定。
本文将介绍节温器的工作原理，并详细阐述其各个方面。
节温器主要有两种类型：模拟节温器和数字节温器。
模拟节温器使用最广泛，是一种传统的控制温度的方法。
数字节温器则是现代技术应用于控制温度的一种方式。
下文将以模拟节温器为例进行讲解。
首先，节温器的主要部件是热敏元件。
热敏元件可以是热敏电阻、热敏二极管或热敏电容器。
这些元件的电阻或电容随着温度变化而变化。
温度越高，电阻或电容越小。
这是由于随着温度升高，电子在元件中的运动加快，因此，电阻或电容受电场的影响而减小。
节温器的工作原理涉及比例控制器、温度传感器和加热器。
比例控制器可以是数字或模拟控制器。
温度传感器是热敏元件，可以变化电量(例如电阻或电容值），进而反映温度变化。
加热器的功率可以被电子高速调整和控制。
误差信号：温度传感器收到温度变化的信号，在比例控制器的作用下生成误差信号。
误差信号是温度偏离目标温度的量。
比例控制器测量误差信号，并基于目标温度和实际温度之间的差异来计算开放量，即加热器的电压或电阻。
加热器：加热器主要是通过微调电子运动，加工平均粒子速度，从而增加温度，并保持稳定的温度。
加热器的功率可以是加热电器、电磁电炉、热管等各种形式进行控制。
压敏元件和继电器将误差信号作为输入，控制加热器的功率，并调整不同温度区域内的电压和电流。
热敏电阻：热敏电阻可将温度转换成电信号。
它可以随环境温度的变化而变化。
当电流流过它时，电阻会随温度变化而改变。
温度越高，电阻越小。
这意味着在使用热敏电阻传感器时，电阻值的变化可以反映环境温度的变化。
不同温度范围内选择不同的传感器。
例如，当使用锂电池时，必须保持恒定的温度范围，以避免发生爆炸。
锂电池节温器需要对电池进行恒温控制，以维持它的正常运行条件。

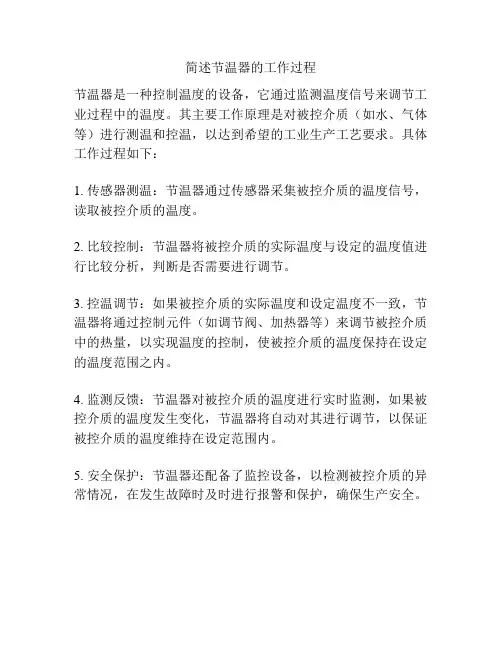

简述节温器的工作过程
节温器是一种控制温度的设备，它通过监测温度信号来调节工业过程中的温度。
其主要工作原理是对被控介质（如水、气体等）进行测温和控温，以达到希望的工业生产工艺要求。
具体工作过程如下：
1. 传感器测温：节温器通过传感器采集被控介质的温度信号，读取被控介质的温度。
2. 比较控制：节温器将被控介质的实际温度与设定的温度值进行比较分析，判断是否需要进行调节。
3. 控温调节：如果被控介质的实际温度和设定温度不一致，节温器将通过控制元件（如调节阀、加热器等）来调节被控介质中的热量，以实现温度的控制，使被控介质的温度保持在设定的温度范围之内。
4. 监测反馈：节温器对被控介质的温度进行实时监测，如果被控介质的温度发生变化，节温器将自动对其进行调节，以保证被控介质的温度维持在设定范围内。
5. 安全保护：节温器还配备了监控设备，以检测被控介质的异常情况，在发生故障时及时进行报警和保护，确保生产安全。
图文详解：冷却系统的各组成部件及工作原理1双阀蜡式节温器节温器是控制冷却液流动路径的阀门。
当发动机冷启动时，冷却液的温受较低，这时节温器将冷却液流向散热器的通道关闭，使冷却液经水泵入口直接流入机体或气缸盖水套，以便使冷却液能够迅速升温。
如果不装节温器，让温度较低的冷却液经过散热器冷却后返回发动机，则冷却液的温度将长时间不能升高，发动机也将长时间在低温下运转。
双阀蜡式节温器的结构如下图所示。
推杆的一端紧固在带状上支架上，而另一端则插入感温体内的胶管当中。
感温体支承在带状下支架及节温器阀之间，在感温体外壳与胶管中间充满精制石蜡。
▲ 双蜡式节温器的结构双阀蜡式节温器工作原理：阀座与下支架铆接在一起，紧固在阀座上的中心杆的锥形下端插在橡胶管内；橡胶管与感温器体之间的空腔内充满特制的石蜡，常温下石蜡呈固态，当温度升高时，逐渐熔化，体积也随之增大，感温器体上部套装在主阀门上，下端则与副阀门铆接在一起；节温器安装在水泵下端，进水口的前部，用来控制水泵的进水。
当冷却液温度低于85℃时，节温器体内的石蜡体积膨胀量尚小，故主阀门受大弹簧作用紧压在阀座上，来自散热器的水道被关闭，而副阀门则离开来自发动机的旁通水道，所以冷却液便不经过散热器，只在水泵与发动机水套之间进行小循环流动。
这样，冷发动机开始工作时，冷却液快速升温，能很快暖机，在短时间内达到发动机正常工作温度。
当冷却水温度高于85℃时，石蜡体积膨胀，使橡胶管受挤压变形，但由于中心杆是固定不动的，于是橡胶管收缩则对中心杆锥形端部产生一个轴向推力，迫使感温器体压缩大弹簧，使主阀门逐渐开启，副阀门逐渐关闭，因而部分来自散热器的冷却水进行大循环流动。
随着温度升高，主阀门开大，进行大循环冷却水量增多。
当水温达到105℃时，主阀全开，开足升程至少7mm，副阀门则完全关闭，全部冷却水流经散热器进行大循环流动。
注：溢流阀或称溢流孔有排空气作用。
下图中锥面是在出水侧，而进水侧是扁的，这样就不能封热水而是封冷水防逆流。

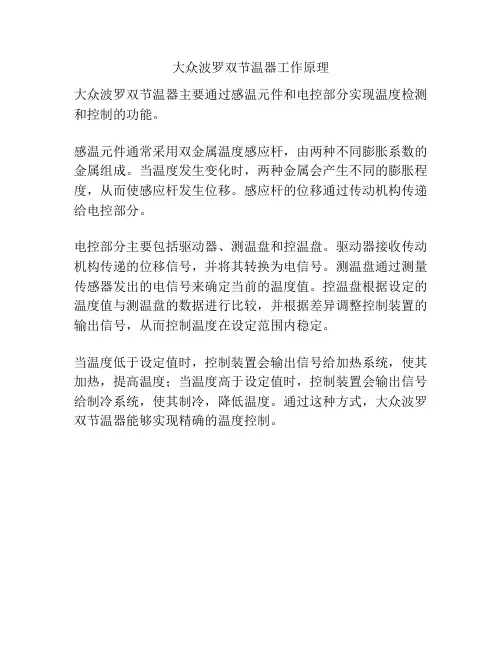

大众波罗双节温器工作原理
大众波罗双节温器主要通过感温元件和电控部分实现温度检测和控制的功能。
感温元件通常采用双金属温度感应杆，由两种不同膨胀系数的金属组成。
当温度发生变化时，两种金属会产生不同的膨胀程度，从而使感应杆发生位移。
感应杆的位移通过传动机构传递给电控部分。
电控部分主要包括驱动器、测温盘和控温盘。
驱动器接收传动机构传递的位移信号，并将其转换为电信号。
测温盘通过测量传感器发出的电信号来确定当前的温度值。
控温盘根据设定的温度值与测温盘的数据进行比较，并根据差异调整控制装置的输出信号，从而控制温度在设定范围内稳定。
当温度低于设定值时，控制装置会输出信号给加热系统，使其加热，提高温度；当温度高于设定值时，控制装置会输出信号给制冷系统，使其制冷，降低温度。
通过这种方式，大众波罗双节温器能够实现精确的温度控制。

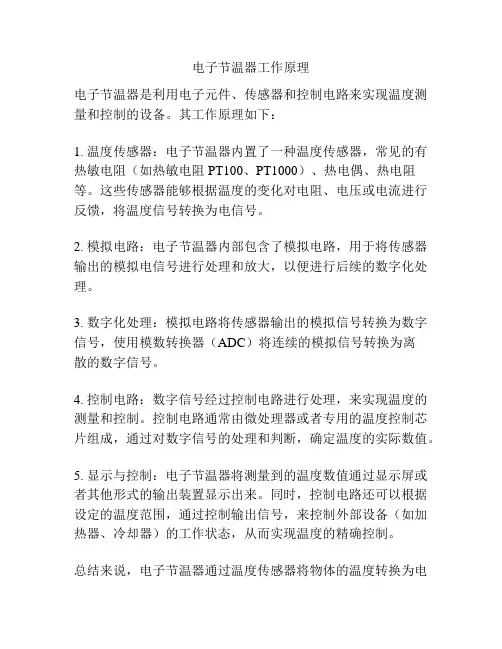

电子节温器工作原理
电子节温器是利用电子元件、传感器和控制电路来实现温度测量和控制的设备。
其工作原理如下：
1. 温度传感器：电子节温器内置了一种温度传感器，常见的有热敏电阻（如热敏电阻PT100、PT1000）、热电偶、热电阻等。
这些传感器能够根据温度的变化对电阻、电压或电流进行反馈，将温度信号转换为电信号。
2. 模拟电路：电子节温器内部包含了模拟电路，用于将传感器输出的模拟电信号进行处理和放大，以便进行后续的数字化处理。
3. 数字化处理：模拟电路将传感器输出的模拟信号转换为数字信号，使用模数转换器（ADC）将连续的模拟信号转换为离
散的数字信号。
4. 控制电路：数字信号经过控制电路进行处理，来实现温度的测量和控制。
控制电路通常由微处理器或者专用的温度控制芯片组成，通过对数字信号的处理和判断，确定温度的实际数值。
5. 显示与控制：电子节温器将测量到的温度数值通过显示屏或者其他形式的输出装置显示出来。
同时，控制电路还可以根据设定的温度范围，通过控制输出信号，来控制外部设备（如加热器、冷却器）的工作状态，从而实现温度的精确控制。
总结来说，电子节温器通过温度传感器将物体的温度转换为电
信号，经过模拟电路和数字化处理后，再由控制电路判断并控制温度，最终通过显示屏或输出装置显示温度数值，同时控制外部设备实现温度的控制。
详细描述节温器的结构和工作原理
节温器是一种液体内流动的热能控制装置，主要用于控制发动机冷却
系统，发动机室内的温度，以及大多数汽车系统的循环流动。
节温器主要
由温度控制开关、发动机冷却系统的循环流动的活门、特殊的密封结构和
一个塑料管组成。
节温器的工作原理主要是通过温度控制开关，控制发动机冷却系统的
循环流动活门，使温度控制开关与温度传感器之间的电位发生变化，从而
控制发动机冷却系统的水流量。
当温度控制开关检测到冷却系统温度超出
指定范围时，活门就会自动打开，从而使水流量减少。
同时，活门启动空
气抽出装置，抽出多余的热量，以保持发动机冷却系统的温度在可控范围内。
当温度控制开关检测到低于或等于指定温度范围时，活门就会自动关闭，从而使水流量增加，保持发动机冷却系统的温度在可控范围内。
节温器的结构包括活门室、传感器室、温度控制开关室和其它附件。
活门室的作用是控制流体的流量，传感器室用于检测温度，温度控制开关
室则用于根据检测到的温度来控制活门的开启情况，从而调节流量。
此外，还有一些附件，如密封圈、密封垫片、连接螺栓等，以保证节温器的安全、可靠运行。
