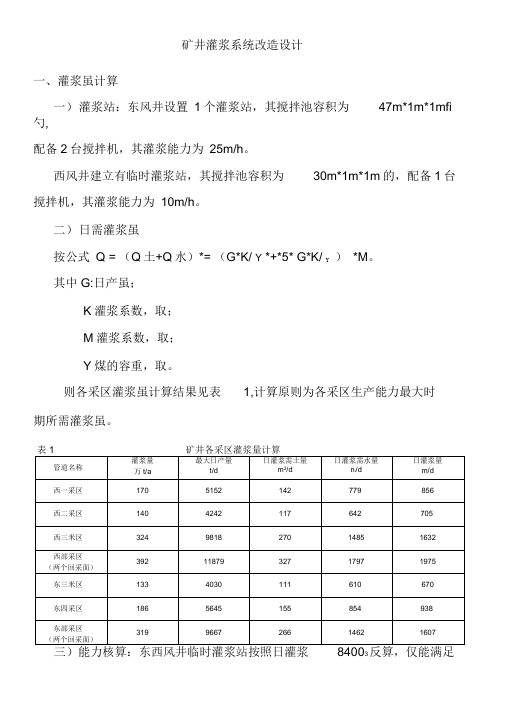

矿井灌浆系统改造设计一、灌浆虽计算一）灌浆站：东风井设置1个灌浆站，其搅拌池容积为47m*1m*1mfi 勺,配备2台搅拌机，其灌浆能力为25m/h。
西风井建立有临时灌浆站，其搅拌池容积为30m*1m*1m的，配备1台搅拌机，其灌浆能力为10m/h。
二）日需灌浆虽按公式Q = （Q土+Q水）*= （G*K/ Y *+*5* G*K/ Y）*M。
其中G:日产虽；K灌浆系数，取；M灌浆系数，取；Y煤的容重，取。
则各采区灌浆虽计算结果见表1,计算原则为各采区生产能力最大时期所需灌浆虽。
表1 矿井各采区灌浆量计算三）能力核算：东西风井临时灌浆站按照日灌浆84003反算，仅能满足西部采区年产181万吨的灌浆虽，灌浆能力不足，必须对东风井灌浆站进行改造，并在新西风井建成后，建立新西风井灌浆能力120m3/h以上的永久灌浆站。
二、灌浆管路选型一）管径选型泥浆在管道中的流动时，其实际流速必须大于临界流速，泥浆才能正常流动而不致堵管和沉淀，各种管径的临界流速查《采矿设计手册》，并根据数理统计法利用下式对不同管径的临界流速进行推算：1/3V i/V2=（d 1/d 2）式中：V V2分别为内径d1、d2管径的临界流速，具体见表 2.管道中泥浆的实际流速根据下式计算：V =[4 x Q/ （3600 x x d2）式中：V一管内泥浆实际流速，m/sd一试选管径，mCL小时灌浆H, m/h经过试算，为保证泥浆的实际流速大于临界流速，选择了改造后的灌浆管径为D159mm二）壁厚选型1、泥浆容重计算：Y 浆=¥水。
水+ Y 土Q 土/ （Q 水+Q 土）Q水：Q土=5:1则Y 浆=1*5Q土+ *Q 土/ （5Q土+Q土）=ni2、管内压力计算：P = * Y浆/1000P一管内压力，取P=Y j H;H 一输浆管两端落差，m；Yj一泥浆密度，t/m 3;立管下口压力为：* (480+23) *¥浆/1000 =,其他管内最大压力见表23、壁厚计算a = *d*([+/( ] 1/2-1}+ a f+b其中a一管壁厚度；d一管内径，mmR L许用应力，无缝钢管取800 x；a f一管壁厚度不均的附加厚度，无缝钢管a f=〜；b一垂直管道磨损虽的附加厚度，根据不同用途(采区上山、总回风巷)及服务时间的长短〜。
黄泥灌浆管路安装安全技术措施一、概述根据地质报告，矿井22号煤层属于自燃煤层，按《煤矿安全规程》关于矿井防灭火的规定，为消除采空区自然发火的危害，创造良好的工作环境，落实煤矿预防井下火灾的措施,现由我项目部安装黄泥灌浆管路，由回风井场地黄泥灌浆站→回风斜井井筒（西北帮）→总回风大巷（北帮）→22号煤层南翼集中回风大巷（西帮）→2201工作面回风顺槽（南帮）敷设DN125（每根10m）黄泥灌浆管路2083.4m，2201工作面切眼敷设DN50高压橡胶软管110m。
为施工安全,特编制本措施。
二、施工方案及准备工作（一）施工方案回风斜井井筒→总回风大巷→22号煤层南翼集中回风大巷→2201工作面回风顺槽敷设DN125（每根10m）黄泥灌浆管路，管路敷设高度距巷道底板231mm。
黄泥灌浆管路在回风顺槽与2201工作面切眼处有2台DN125同径闸阀以及1台DN125变DN50闸阀，在高压橡胶出口处有1台DN50闸阀，均自制加工。
黄泥灌浆管路支墩每套间距6m。
（二）施工准备工作1、会同矿方有关设计人员做好施工更改交底工作。
提出管路安装的材料、计划以及相关问题。
2、施工前，组织全体施工人员学习施工安全技术措施。
对施工班组进行安全技术交底，改造意图，了解管路的安装技术要求及施工方法，做到人人心中有数，施工方法及技术要求。
三、施工工艺（一）、支墩制作及安装1、混凝土墩制作：从回风斜井井筒→总回风大巷→22号煤层南翼集中回风大巷→2201工作面回风顺槽每隔6m制作C25混凝土墩1个，每个混凝土墩预埋2根M16螺栓。
2、管路连接：黄泥灌浆管路采用无缝钢管，法兰连接，法兰与管路焊接均为自制加工。
3、防腐处理：所有管路、法兰均用环氧树脂涂层两遍。
管路支架刷防锈漆两遍，黄色面漆两遍。
垫木用硬松木制作，安装前做防腐处理，在热沥青中浸煮一遍。
4、固定螺栓（锚固）、槽钢孔、垫木、橡胶板均自制加工。
DN125管道支墩（1套）序号名称规格及型号单位数量材料备注1U型螺栓M12套1Q235-A配套垫圈、螺母2固定螺栓（锚固）M16L=355mm根1Q235-A配套垫圈、螺母3槽钢12.6aL=360mm 根1Q235-A4垫木135×55×60mm 个1松木5橡胶板418×40×3mm片1橡胶6混凝土墩C25个1（二）、过道门楼由于黄泥灌浆管路敷设的需要，需在总回风大巷与22号煤层南翼集中回风大巷交叉处、2201工作面回风顺槽与22号煤层南翼集中回风大巷交叉处各做一个用于敷设黄泥灌浆管路的过道门楼。
中央变电所制度汇编二0一四年度目录一、黄泥灌浆管理制度二、黄泥灌浆岗位责任制三、黄泥灌浆工岗位责任制黄泥灌浆管理制度1、黄泥灌浆工作由通风处组织进行.灌浆系统的电器部分由机电队负责维修,管路由通风队负责维护，需要焊接维修时机电队配合,灌浆站看管和灌浆由通风队负责,黄泥由基建处负责拉运。
综采队负责工作面及顺槽积水排放和顺槽管路的配合管理。
2、要加强灌浆系统的管理。
灌浆站24小时有人值守,电器设备要定期检查维护,灌浆管路要每天巡查，发现问题，及时处理。
3、采空区灌浆实行预埋管路、随采随灌的方法，采空区预埋管路必须大于10米，方可进行灌浆作业.正常情况下，灌浆时间一般在检修班进行。
4、地面灌浆站要储备足够的黄土，灌浆时要保证灌浆液水土比例在1：4—1：6之间，灌浆液黄土粒度小于3mm以下，且粒度1mm 以下的灌浆液应占70%.5、巡查管路工要和灌浆站保持联系，灌浆过程中,如果出现跑浆问题，必须立即停止灌浆,进行处理。
6、每次灌浆结束时，浆池和灌浆管必须用清水清洗干净，不得有浆液滞留，杜绝遗浆堵塞管路.7、灌浆的土方量、用水量、灌浆量、起始时间等都要在班后记录清楚，相关记录必须存档保管.8、每次灌浆开始和结束，都要及时汇报调度室.黄泥灌浆岗位责任制通风队1、负责编制黄泥灌浆管理制度、措施并组织落实。
2、负责协调黄泥灌浆过程中的储土、电器维护检修等工作。
3、负责灌浆工作的技术管理.4、负责对灌浆质量的跟踪监督，及时纠正工作中的偏差，组织和督促处理隐患问题.5、负责审查灌浆记录和资料.6、负责绘制灌浆系统图。
通风队1、认真执行《煤矿安全规程》和灌浆安全技术措施。
2、负责对采空区进行灌浆。
3、负责灌浆站看管，保证24小时有人值守。
4、负责管路维护，需要焊接维修时机电队配合。
5、负责灌浆的日常记录和资料保管。
6、负责灌浆人员的劳动组织.机运队1、负责黄泥灌浆清水泵、泥浆泵、搅拌机的日常检查维护.2、负责对灌浆设备的故障处理，保证灌浆设备完好使用。
