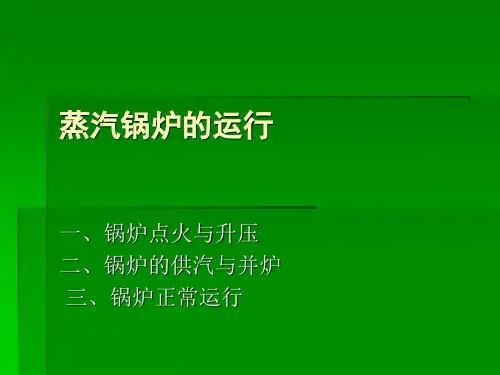

蒸汽锅炉的运行
一、锅炉点火与升压 二、锅炉的供汽与并炉 三、锅炉正常运行
一、锅炉点火与升压
1.锅炉点火升温锅炉点火前的检查和准 2. 点火升温的时间 3. 锅炉升压 4. 点火升压注意事项
1.锅炉点火升温锅炉点火前的检查和准备
锅炉点火升温锅炉点火前的检查和准备工作完毕后 ,即可开始点火.点火操作因锅炉燃烧设备的不同而有差异。总的要求是炉温上升缓慢 ,并尽量使锅炉各部件温度均匀上升.点火前 ,先打开锅炉的风、烟道挡板 ,进行自然通风或启动引风机 ( 风机入口挡板启动前应关闭 , 等风机启动后再逐渐开启 ), 进行 5min以上的强制通风 ,以排除烟道中积存的可燃气体 , 并准备好足够的木柴和引燃物。常用燃烧设备的点火程序 : (1) 手烧炉排的点火 先将木柴和引燃物铺在炉排的前部 ,然后点燃引燃物将木柴引燃 ,待燃烧旺盛后 ,用人工或抛煤机向旺火上投抛少量的煤。煤燃烧旺盛时 ,将红火逐渐向周围推移 ,直至燃煤布满全部炉排后 ,逐渐加大投煤量和加大空气量 ,使燃烧旺盛起来。 (2) 机械炉排的点火 先在煤闸板和后拱之间的炉排上铺一层薄煤 ,并在煤上铺好木柴和引燃物 ,然后启动引风机 ,保持炉膛负压在10~ 30Pa范围内.点燃引燃物及木柴后 ,待木柴燃烧稳定以最慢的速度转动炉排前进 0.5~1m,然后停止炉排转动 ,待煤燃烧旺盛,再启动炉排并逐渐加快转动速度 ,增加给煤量 ,启动鼓风机 , 随着燃煤的移动逐段开启各风室的挡板 ,调整送风量。必要时可从锅炉两侧的看火门进行拨火 ,将未燃完的大块木柴拨移到前部直至燃烧正常( 燃烧正常时 , 煤应在距离煤闸板300mm左右处着火。
4. 点火升压注意事项
(1) 点火升温期间 , 要严密监视水位变化情况 , 防止由于阀门开启位置不当 ,造成泄漏等锅炉缺水事故或由于上水过多而造成满水故。 (2) 装有省煤器的锅炉应打开旁通烟道或打开直通水箱的再循环阀。如果省煤器元上述保护装置时 , 可采取边从锅炉侧放水 , 边经省煤器向锅炉进水的方法来冷却省煤器。另外,必须控制省煤器的出口水温低于饱和温度40 。C (3) 装有过热器的锅炉必须将过热器出水疏水阀全部打开,以防过热器过热烧损。 (4) 升压过程中要注意控制燃烧,使其逐渐加强 ,并注意保持稳定。 (5) 蒸汽管道上的阀门开启后 ,为防止受热膨胀后卡住 ,应在全开后再回关半圈。 (6) 升温升压过程中应根据操作规程的要求随时观察及记录各部膨胀指示情况。

蒸汽锅炉额定蒸汽压力0.8＜P≤5.9（MPa）时： 安全阀整定压力设定为：1.04倍工作压力 1.06倍工作压力
中国石油
第二部分 蒸汽锅炉检修规程及控制点
锅炉保养：
锅炉长期不用，应采用适当方法保养和防腐。保养方法有干法和 湿法两种，一般停炉一个月以上采用干法，停炉一个月以下采用湿法 。 干法保养：锅炉停炉后放去锅水，将内部污垢彻底清除，冲洗干净。在 炉膛内用微火烘干(注意不要用大火)，然后将10-30毫米块状的生石灰 分盘装好，放置在锅筒内，不使生石灰与金属接触，生石灰的重量， 以锅筒容积每立方米8Kg计算，然后将所有的人孔、手孔、管道阀门 关闭，每三个月检查一次，如生石灰碎成粉状，须即时更换，锅炉重 新运行时应将生石灰和盘取出。
1．基本参数 原稳分厂8吨蒸汽锅炉的型号
是：WNS8-1.25-Q,WNS系列锅炉 是一种由钢板和钢管焊接起来的， 卧式三回程火管锅炉。
中国石油
WNS系列蒸汽锅炉型号的定义
W N S 8─1.25─Q │ │ │ │ │ └─燃料:Q-天然气; │││││ │││││ │ │ │ │ └───────锅炉额定工作压力: 1.25MPa │ │ │ └─────────锅炉的额定蒸发量: 8t/h │ │ └───────────锅炉的燃烧设备型式: S-室燃 │ └─────────────锅炉的燃烧方式: N-内燃 └───────────────锅炉结构型式: W-卧式
中国石油
本锅炉由以下部分构成： １、燃烧机：奥林GP-700M. ２、锅壳 ３、炉胆 ４、回燃室 ５、第二回程烟管 ６、第三回程烟管 ７、前烟箱
中国石油
中国石油
15、压力表 16、压力控制器 17、安全阀 18、排污阀 19、冷凝水疏水管 20、省煤器 21、烟囱 22、上水泵

形象理解
锅：用来装要被加热的水(或其它介质) 的容器； 炉：加热锅的装置。
锅
锅
炉
炉
按结构分类
火管锅炉——烟气在火管内流过，一般为 小容量、低参数锅炉，热效率较低，但结 构简单，水质要求低，运行维修方便。
水管锅炉——汽水在管内流过，可以制成 小容量，低参数锅炉，也可制成大容量、 高参数锅炉。电站锅炉一般均为水管锅炉， 热效率较高，但对水质和运行水平的要求 也较高。
灰分—煤燃烧后的残留物质
固定碳—煤中的可燃物质，煤燃烧主要是固定碳的燃 烧
低位发热量—每公斤燃料完全燃烧后所放出的热量， 扣除
随烟气带走的水蒸汽的汽化
煤种 褐煤 烟煤 贫煤
Vr
逸出温度（℃） 着火温度（℃）
>40
130~170
250~450
20~40
170~320
400~500
10~20
370~390
锅炉培训教材 2012.05
锅炉的基本原理
锅炉的基本构造 什么是锅炉？ 定义——锅炉是一种生产蒸汽或热
水的换热设备
按功能分为两个部分：
炉——通过燃烧煤、油、气及其他燃料， 将化学能转化为热能
锅——将燃料燃烧释放出的热能通过各 种传热方式，传递给水使之升温、汽 化、过热以产生所需要的蒸汽，或加 热所需要的高温热水
下降管：
下降管的作用是把锅筒里的水输送到下集箱，使受热管束有足够的循 环水量，以保证可靠运行。下降管必须采取绝热措施。
集箱：
集箱也称联箱，它的作用是汇集、分配锅水，保证各受热面管束可靠 的供水或汇集各管束的水或汽水混合物。集箱按其布置位置有上集箱、下集箱、 左集箱、右集箱之分。
过热器：过热器是过路的辅助受热面，它的作用是压力不变的情况下，从锅筒中 引出饱和蒸汽，再经加热，使饱和蒸汽整的水分蒸发并使蒸汽温度升高，提高 蒸汽品质，成为过热蒸汽。

第3页/共30页
二、锅炉启动前的检查及准备
①、锅炉内部、外部的检查 这种检查一般是在新装或检修后的锅炉结合验收 进行。要求锅炉内外及看火孔、人孔等均完好，无 缺陷。检查燃烧器是否完好；检查防爆门是否装设 正确和严密；检查锅筒内壁与压力表等相连接的管 子接头处有无泥垢堵塞；还应检查锅炉内有无遗漏 的物品及平台、通道和扶梯等处有无堆积杂物。
第13页/共30页
5、水质要求 5.1为确保锅炉安全运行，用户应配有水处理设备，保证补给 水及循环水品质符合GB/T1576-2008(工业锅炉水质)标准规定。 （蒸汽锅炉给水的硬度小于0.03mmol/L）
第14页/共30页
6、 排污操作方法： 根据当班水质化验员的化验数据进行排污，运行锅炉每班排 污不得低于2次。在启动、停运时还应加强排污工作。 6.1排污应在低负荷，高水位时进行，在排污时应密切关注锅 炉内的水位，每次排污以降低水位25-50毫米范围为适宜。 6.2每个排污管上连接有两个排污阀，排污时首先将第二个快 排阀（离锅炉远的阀门）全开，然后稍微慢开第一个慢排阀 （离锅炉进的排污阀门）以便预热排污管道，待管道预热后 再缓慢开大慢排阀。排污完毕必须缓慢关闭慢排阀，在关闭 快排阀。 6.3排污过程中有振动时，应及时停止排污，待振动消失后， 再缓慢开启阀门进行排污。
第16页/共30页
四、蒸汽锅炉的正常停炉、紧急停炉
1、自动停炉 1.1如果由于出水温度超过额定值，压力不满足正常燃烧需要时， 燃烧器会自动关闭。这时锅炉还处于运行状态，仍会自动启动。 1.2如果由于事故停炉，如熄火、燃气压力低、蒸汽超压或超低 压、超温等，燃烧器也会自动关闭，但不会自动启动，必须按 复位键才可正常启动
第25页/共30页
处理方法： 轻微满水处理： （1）将给水阀关小，减少上水量。 （2）开启排污阀，将水位降至正常水位。 严重满水处理： （1）暂停向锅炉上水。 （2）如发生严重水击，除加强排污外，应立即向用汽单位发 出事故报告，必要时立即停止锅炉的运行。 （3）开启主蒸汽的疏水阀进行疏水。 （4）查明原因，处理后，重新点炉恢复正常。

中、小型锅炉常采用光管水冷壁；中、大型锅炉常采用膜 式水冷壁。膜式壁炉膛气密性好,可减少漏风,降低热损失,提高 锅炉效率，并可降低受热面金属耗量和炉墙重量，便于采用悬 吊结构。
汽水循环 自然循环锅炉的循环回路包括 若干根不受热的下降管、接受炉内辐射热 的水冷壁管，上部与汽包连接，并固定在 钢架上，下部与下联箱连接,可自由膨胀。 汽包中的炉水自下降管经下联箱引入水冷 壁，炉水在水冷壁中接受炉内高温烟气的 辐射热以形成汽水混合物并沿水冷壁上升 到汽包，以形成自然保护循环回路。
强制循环
直流 自然循环
低倍率
-- 2.45 低压
2.94-4.9 7.84-10.8 11.8-14.7 15.7-19.6
中压
高压
超高压
亚临界
22.1-超临界
自然循环锅炉的优点是可以将汽包内含杂质浓度较高的 水连续排去一部分(连续排污),还可以在水冷壁下部定期放 水,除去沉淀的水渣(定期排污),对给水质量要求稍低,自动 调节系统较简单.目前我国火电厂采用的锅炉绝大部分是自 然循环锅炉.
着火、燃烧阶段 挥发份首先燃烧，造成高温促使碳着火燃
烧，大量放热；
燃尽阶段
碳粒燃尽形成灰渣，少量放热。
锅炉受热面
锅炉受热面：是吸收炉内热量来加热工质的表面式换
热器。主要包括蒸发受热面（包括水冷壁、对流管束）、过热器、 再热器、省煤器及空气预热器。以完成水的加热、蒸发和过热， 蒸汽的再热及空气的预热。
方式 层燃炉 燃料 块状室燃炉 粉状、雾、气态流化床炉 固体颗粒
旋风炉 固体颗粒
层燃炉：煤块在炉排上燃烧，燃烧所需空气从炉排低下送入。 炉排在旋转。
旋风炉：燃料和空气在高温旋风筒内高速旋转，细小的燃料颗 粒 在其中悬浮燃烧，较大的颗粒被抛向筒壁液态渣膜上进 行燃烧。 流化床炉：固体燃料在高速气流作用下，在布风板上的床料层

16. 炉膛：进行燃烧和传热的空间称为炉膛。
17. 微正压锅炉：炉膛中烟气压力略高于大气 压（不超过0.005Mpa）的燃烧方式。燃油 燃气锅炉大多采用微正压锅炉。
13
❖ 第三节燃料及燃烧 ❖ 燃料的分类 ❖ 锅炉用的燃料俺屋里状态可分为三大类： 1、固体燃料：煤、木柴、稻糠、甘蔗渣、油母
页岩等。 2、液体燃料：轻（柴）油、重油。 3、气体燃料：天然气、煤气、液化石油。
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
❖ 一、锅炉基础知识 ❖ 第一节锅炉容量及参数 1、容量
锅炉容量又称锅炉出力，是锅炉的基本特 性参数，对于蒸汽锅炉用蒸发量表示。 1蒸发量 蒸汽锅炉长时间运行时，每小时所产生的 蒸汽量，称为这台锅炉的蒸发量。常有符 号“D”表示，常用单位是吨/时（t/h）。
25
❖ 第四节锅炉的基本构造
❖ 什么是锅炉
定义：锅炉是一种生产蒸汽或热水的换热设 备，按功能包括两大部分。一部分是通过燃 烧煤、油、气及其他燃料，将化学能转化为 热能；另一部分是各种形式的受热面，将燃 料燃烧释放出的热能通过各种传热方式，传 递给炉水使之升温、汽化、过热以产生所需 要的蒸汽，或加热所需要的高温热水供动力 机械或其他设备使用。
8
❖ 第二节锅炉常用名词术语
1.受热面：从放热介质中吸收热量并传递给 受热接的便面，成为受热面，如锅炉的炉 胆、筒体、管子等。
2.辐射受热面：主要已辐射换热的方式从放 热介质吸收热量的受热面，一般指炉膛内 能吸收辐射热（与火焰直接接触）的受热 面，如水冷壁管、炉胆等。

检查锅炉管道、阀 门和密封件是否完 好，及时修复或更 换。
03
保持锅炉房整洁， 避免杂物堆放，确 保安全通道畅通。
04
对锅炉进行定期压 力测试，确保其正 常运转和安全性能 。
04
锅炉操作实例分析
Chapter
酒店锅炉操作实例
酒店锅炉的规格和特点
01
了解酒店锅炉的容量、工作压力、蒸汽温度等参数，及其在酒
展望未来发展与新技术应用
技术发展
随着科技的不断进步，锅炉行业也将迎来更多的新 技术、新工艺和新材料，如智能锅炉、清洁能源等 。
培训需求
随着技术的发展，对锅炉操作人员的技能和素质要 求也将不断提高，因此需要不断更新培训内容和方 法，确保学员能够适应行业发展的需求。
THANKS
感谢观看
家庭锅炉操作步骤
熟悉家庭锅炉的启动、运行、调整、停炉等操作 步骤，以及安全注意事项。
3
家庭锅炉维护保养
掌握家庭锅炉的日常维护保养方法，包括定期检 查、清理、润滑等，确保锅炉正常运行。
05
锅炉操作安全意识教育
Chapter
安全意识教育的重要性
提高员工安全意识
通过安全意识教育，使员工充分认识到安全操作锅炉的重要性，提高安全意识，自觉遵守 操作规程。
停炉操作流程
01
02
03
关闭燃烧器
当需要停炉时，操作人员 应首先关闭燃烧器，以停 止向锅炉提供燃料。
关闭辅助设备
在关闭燃烧器后，操作人 员应关闭所有辅助设备， 如泵、风扇、阀门等。
检查锅炉状态
在停炉后，操作人员应再 次检查锅炉的状态，以确 保所有设备都已安全关闭 。
应急处理流程
紧急停炉
如果遇到紧急情况，如泄漏、火 灾等，操作人员应立即按下紧急 停炉按钮。这将关闭所有设备并

8
0.784 ≈0.8
9
0.882 ≈0.9
10 0.98 ≈1
13 1.274 ≈1.3
25 2.45 ≈2.5
39 3.82 ≈3.8
60 5.88 ≈5.9
第五页,共178页，
❖ 3、温度 ❖ 标示物体冷热程度的物理量,称为温度,常用
符号t表示,单位是摄氏度 ℃ ，温度是物体 内所拥有 yōngyǒu 能量的一种体现方式, 温度越高,能量越大，
第六页,共178页，
❖ 第二节锅炉常用名词术语
❖ 1.受热面：从放热介质中吸收热量并传递给 受热接的便面,成为受热面,如锅炉的炉胆、 筒体、管子等，
❖ 2.辐射受热面：主要已辐射换热的方式从放 热介质吸收热量的受热面,一般指炉膛内能 吸收辐射热 与火焰直接接触 的受热面,如水 冷壁管、炉胆等，
❖ 3.对流受热面：主要以对流换热的方式从高 温烟气中吸收热量的受热面,一般是烟气冲 刷的受热面,如烟道 yān dào 、对流管束等，
燃料燃烧的过程 guòchéng
燃料的加热 预热 放出挥发物和形
成焦炭
挥发物着火燃烧
第十三页,共178页，
焦炭燃烧
火焰颜色与火焰温度的关系
火焰颜色
较暗的的深红色 暗红色 红色
亮红色 橙色 黄红色 红色 0 约850 约950 约1100 约1300 约1500
15. 强制 qiángzhì 循环锅炉：除了依靠下降 管中的水与上升管中介质之间重度差之外, 主要靠循环水泵的压头进行锅水循环的锅炉 称为强制 qiángzhì 循环锅炉，
16. 炉膛：进行燃烧和传热的空间称为炉膛，
17. 微正压锅炉：炉膛中烟气压力略高于大气 压 不超过0.005Mpa 的燃烧方式，燃油燃 气锅炉大多采用微正压锅炉，

铁煤集团机械制造有限责任公司
司炉工培训班
讲师：肖海斌
2
一、锅炉基础知识 二、锅炉附件及仪表 三、锅炉运行操作 四、锅炉事故处理及预防 五、锅炉检查与保养 六、锅炉用水处理
3
1、什么是锅炉？
锅炉是把燃料中的潜在化学能量，经过燃烧反 应转变为热能，再经过热的传播作用将热能传递给 水，使水加热成热水或使水变成饱和蒸汽或过热蒸 汽的一种热力设备。
水位表容易产生的故障有： • 、汽、水考克漏汽、漏水； • 、假水位； • 、指示的水位呆滞不动。
10
9、高低水位警报器有什么作用？ 高低水位警报器是锅炉上的一种保护装置。它的
作用是，当锅炉内水位过高或过低时，可以发出声、 光警报，以引起司炉工的注意，及时采取措施，防止 发生事故。 10、排污阀有什么作用？
烘炉的方法如下：
①、检查锅炉内水位是否正常，并使锅炉的管道系 统与其它锅炉隔断。
②、开始点火烘炉时，应用木柴均匀稳定地燃烧烘 烤，通风量要小，避免火势太旺。
③、烘炉可以全部用木柴，也可以先用木柴烘烤1~2 天后，再逐步用煤代替木柴。
④、烘炉期间，锅炉的水位应保持正常。锅水温度 保持轻微沸腾的程度，蒸汽可经空气阀或抬起的
司炉工培训课件
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
排污阀有两种作用：一是排放锅炉内积存的水垢 和泥渣；二是锅炉满水或停炉清洗时可以排放余水。 11、排污阀有哪些常见的故障？
