地铁车辆空调系统设计要点简析

地铁车辆空调设计方案在地铁系统中，空调系统是至关重要的，不仅可以确保乘客在地铁车厢内的舒适度，还可以确保车辆内部的空气质量达到标准。

在本文中，我们将探讨地铁车辆空调设计方案，解释设计空调系统的原则和考虑因素。

空调系统设计原则首先，我们需要明确地铁车辆空调系统必须遵循的设计原则：1. 空调系统必须满足室内舒适度的标准为了确保乘客在地铁车厢内的舒适度，我们需要通过适当的温度和湿度控制来满足室内舒适度的标准。

通常情况下，地铁车辆室内温度应在22℃至25℃之间，湿度应保持在40%至60%之间。

2. 空调系统必须满足环境质量标准地铁车厢内部的空气质量必须达到特定标准，以确保乘客的健康和安全。

设计空调系统时，必须确保同时满足以下两种质量标准：1.新风量：新风量必须足够，以确保车厢内的空气不会变得污浊。

通常情况下，新风量应在每小时20立方米左右。

2.PM2.5控制：空调系统必须能够有效地从车厢内空气中去除PM2.5颗粒物。

这可以通过专门的过滤系统来实现，例如高效过滤器。

3. 空调系统必须具有节能功能地铁车辆的空调系统需要长时间运行，如果不具备节能功能，将会浪费大量的能量。

因此，设计空调系统时，必须考虑如何最大限度地减少能量的消耗。

这可以通过使用高效的能源回收系统，例如热泵和空气透视器，来实现。

空调系统设计考虑因素在设计地铁车辆空调系统时，有以下几个因素需要考虑：1. 车辆的尺寸和形状车辆的尺寸和形状是决定空调系统设计的主要因素之一。

不同大小和形状的车辆需要不同的空调系统和设备，以确保空气在车厢内的流通。

2. 热负荷热负荷是指地铁车辆在运行过程中产生的热量。

在设计空调系统时，必须考虑热负荷因素，以确保系统能够有效地控制车厢内的温度。

3. 空气流动地铁车厢内的空气必须在车厢内自由流动。

设计空调系统时，必须确保空气能够连续循环，以保持室内舒适度并增加系统的能效。

4. 运行噪音地铁车辆的空调系统必须在运行过程中产生最小的噪音。

地铁车辆空调设计方案一、引言地铁作为一种重要的城市交通工具，为了满足乘客的舒适需求，车辆内部的空调系统设计至关重要。

本文拟就地铁车辆空调系统的设计进行讨论，以提供一个高效、节能、环保的方案。

二、设计目标1.提供良好的室内空气品质，确保乘客的舒适感受及健康安全。

2.实现高效能的制冷和制热效果，适应不同季节的气温需求。

3.提供良好的空气流动和分布，确保车厢内空气的均匀性。

4.优化能耗，提高能源利用效率，减少能源浪费。

5.降低噪音水平，保证乘客的安静环境。

三、设计要点1.空气处理系统a.采用高效的空气过滤器，过滤PM2.5颗粒和有害气体，确保车厢内空气的清新。

b.配备恒温恒湿系统，控制车厢内的温度和湿度在舒适范围内。

2.制冷系统a.采用高效的压缩机和热交换器，提供快速制冷效果。

b.采用变频调速技术，根据车厢内外温度的变化调整制冷量，以降低能耗和噪音。

3.制热系统a.采用高效的热泵技术，将外界的低温热能转化为车厢内的热量。

b.引入座椅和地板的辐射式供热，提供舒适的热感。

4.空气循环系统a.采用便携式风扇和天花板上的送风口，实现乘客手动调节空气流速和风向。

b.安装風向板，使空气流通均匀，避免产生死角。

5.能耗管理系统a.配备智能控制系统，根据车辆内外温度的实时变化调整制冷和制热效果。

b.利用智能传感技术，监控车厢内人员数量，动态调整空调的运行模式，以达到最低能耗。

6.噪音控制系统a.采用隔音材料和隔音窗户，减小车厢内外噪音的传递。

b.配备噪音降低装置，减少空调系统本身的噪音。

四、设计流程1.需求分析：调研用户对于地铁车辆空调系统的需求和期望。

2.技术选型：选择合适的空气处理、制冷和制热设备，确保符合要求的性能指标。

3.系统集成：将不同设备进行有机组合，保证各个部分的运行协调性。

4.车辆应用：将系统安装到地铁车辆中，并进行实际运行测试。

5.数据分析：收集车辆内部的温度、湿度、空气质量和能耗数据，并进行分析评估。

地铁暖通空调系统的设计浅析随着经济的发展，大量基础设施的投入运营，地铁在城市交通系统中占据着极为重要的地位。

地铁的运行能够为人民提供了更多生活上的便利与舒适。

其中，暖通空调在为地铁乘客体感舒适性上提供了重要的基础保障。

地铁暖通空调设计的难点以及重点在于耗能，如何降低其运行过程的能源消耗，成為地铁暖通空调建设过程中的重要问题。

一、通风系统设计地铁系统内部设施复杂，空间大，通风系统的设计工作需要兼顾到更多的层面。

在区间、车站空调通风系统、空调制冷循环水系统等系统中，如何通过科学化的设计措施，调节地铁空间的温度、湿度以及通风成为设计环节中的重要设计要点。

（一）车站设备管理用房通风空调系统设计设备用房以及设备管理中心作为车站设备重要的组成部分，在站台的两端以及站厅中进行配置。

同时，依据其使用功能乐意对其大体进行分类：气体灭火保护、空调以及非空调三种主要类型[1]。

车站设备管理中心通风空调的设计过程相对复杂，其所具有的较多子系统，需要对其结构进行合理设置，从而在设计过程中，充分协调好各部分之间的工作，并在设备用房的设计过程中，合理选择风机、排烟系统，并根据车站的具体状况，合理选择双速风机机组与双风机组。

（二）地铁暖通空调循环水系统设计在地铁暖通空调系统中的循环水系统的设计过程中，依据空调的负荷值，对冷水机型进行科学合理配置。

在设计环节中，利用具备相同制冷能力冷水机组，在车站公共区域中进行合理设置，同时在设备管理用房中配置单组冷水机组。

因此，在车站中的大机组通过主供冷源维持运行，通过设备管理用方中的小机组辅助运行。

在实际的设备运转过程中，依据车站空间的实际负荷值变化趋势，合理选择大小机组作为供冷的主要能源，这种方法对于车站暖通空调水循环系统的节能有着重要的帮助[2]。

在车站的空调系统冷冻循环过程中，通过采用变流量的控制方法，以及利用系统过程中单台以及双台运行结合，实现水泵运转过程中流量值保持稳定状态。

需要注意的是，在运行过程中，其中的负荷值如果发生变化，可以利用冷冻水的回水温度与负荷变化进行优势匹配。

城市轨道交通车辆空调系统研究首先，城市轨道交通车辆空调系统的设计应考虑以下几个方面。

首先是冷负荷计算，需根据车辆的尺寸、载客量以及在不同运行状态下的气象条件等因素，合理预测车辆的冷负荷，为系统的选型和设计提供依据。

其次是冷却方式的选择，可根据车厢空间、车辆的使用环境等因素选用不同的冷却方式，如风冷、水冷、热泵等。

此外，车厢内的空气流动及新风换气也是重要考虑因素，应设计合理的通风系统，保证车厢内的空气质量。

其次，城市轨道交通车辆空调系统在节能与环保方面的研究也是必要的。

为了减少能源的消耗，可采用先进的节能技术，如变频调节、能量回收等。

此外，选择低噪音、低功耗的制冷设备，减少噪声和电能损耗。

同时，应加强对制冷剂的选择和管理，选择对环境友好的制冷剂，并合理处理废气，减少对环境的影响。

另外，车辆空调系统的安全性也是研究的重点之一、在车辆设计阶段，应考虑到空调系统的安全性设计，加强对制冷剂泄漏、电气系统短路、火灾等安全问题的防控措施。

此外，在运行过程中，应建立完善的维护和检测体系，及时发现和解决系统故障，确保乘客的安全。

最后，城市轨道交通车辆空调系统的研究还应结合乘客的需求，追求舒适性和便利性。

在车厢内部布局方面，可以考虑合理的空气出风口布置和温度控制，使乘客在不同位置和季节感受到相对均匀的舒适温度。

同时，应提供方便的空调控制界面，方便乘客对车厢内温度的调整。

总之，城市轨道交通车辆空调系统的研究是一项复杂而重要的任务。

需要全面考虑车辆的设计、节能与环保、安全性和乘客的需求，提高车辆运行的舒适性和安全性。

随着科技的进步，相信未来的城市轨道交通车辆空调系统将会越来越先进，为乘客提供更好的出行体验。

地铁车辆空调设计方案一、背景介绍地铁作为城市交通重要组成部分，其车辆空调系统的高效运行和良好性能对于保障乘客出行体验至关重要。

因此，针对地铁车辆空调设计方案的研究和实施具有非常重要的实际意义。

二、设计要求地铁车辆空调系统的设计应满足以下要求：1.分时段、区域调节，实现全车平衡；2.控制准确、动作响应及时，实现快速制冷、制热；3.膵合整车电气系统，可长期稳定运行；4.能够满足高峰预期负荷需求，实现高效节能；5.设计要考虑舒适性、环保、安全等方面。

三、设计方案3.1 空调系统整体布置地铁车辆空调系统的整体布置应考虑空间利用率和施工简便性因素，在车厢顶部进行布置，通过新风进口和冷风出口配合周边设施实现全车平衡，这样的设计可以避免空间浪费和影响车内乘客的舒适性，同时也可以方便维护。

3.2 控制系统控制系统是地铁车辆空调系统需要考虑的重点，在保证准确控制的前提下，同时需要考虑空调系统的响应速度。

针对这一需求，可以采用智能控制系统，实现分时段、区域调节，调节时控制精度高，限定控制时序和行程；同时可以实现远程操作和状态自动回传等功能，在必要时提供技术参数输出供后期分析和决策制定。

3.3 制冷剂选择对于地铁车辆空调系统的制冷剂选择，应考虑其环保性，以达到减少对大气层的损害。

同时，选用合适的制冷剂能够提高空调系统效率，达到高效节能的目的。

一般推荐使用环保型制冷剂，例如HFC-134a、HFO-1234yf等。

3.4 风速和风量设计为满足地铁车内空气的舒适度，应根据车厢内部面积、车站停靠时间长度和进站口户门的多少，合理设计风速和风量。

应采用调控器精准调节风速和风量，以满足实际运行中对空气流通的要求，调节时机精准。

3.5 空调设备的维护性设计地铁车辆空调系统的设备需要考虑其维护性，对于设备的日常维护和告维护等都需要进行完善的规划。

设备的调换和技术升级应便于操作，且在操作过程中要保证其不对车辆发生影响。

在设计时尽可能增加标志牌和操作窗口，简化操作难度，为维护人员提供充分的便利条件。

西安地铁二号线车辆空调系统
浅析西安地铁二号线车辆空调系统摘要：介绍了西安地铁二号线车辆空调系统的主要特点、技术参数及空调系统的通风、空调机组、自动控制系统等结构，并且针对存在的不足，提出了改进意见。

关键词：空调系统；通风系统；空调机组；
1.概述
西安地铁二号线车辆空调系统是由长春轨道客车股份有限公司负责总体设计和整车试验，而空调机组由石家庄国祥运输设备有限公司制造。

每辆车安装两个顶置式单元空调机组，共用一个主风道，在mp、m、t车的一位端、二位侧和tc车二位端、二位侧各设有一个空调控制柜，还有一些电气部件在客室内，其中空调控制柜和电气部件由长春研奥电器有限公司设计制造。

此空调系统的设计考虑了地铁车辆的实际运行条件，并且采用了一些新的技术，主要有以下特点：（1）空调机组采用单冷型式、微机控制可通过列车总线网络进行集中控制，而且还可以通过单节车的触摸屏来单独控制机组的运行。

（2）采用进口全封闭卧式涡旋压缩机，噪音小、抗冲击。

（3）采用新型环保制冷剂r407c。

（4）机组内设有电动回风调节装置及新风调节装置，能够满足不同工况条件下风量调节的需要。

（5）客室内设置幅流风机，促进了车厢内的空气流通。

131地铁通风空调系统方案的几点分析王鸣莉林同棪国际工程咨询（中国）有限公司 重庆 401122摘 要：目前，人们无限的攫取能源，能源危机已引起人们的重视，在这一阶段有一些能量没有找到替代能源的条件下，为了实现人类的可持续发展，这就需要一些方法来减少现有资源的利用率，尽可能多的。

地铁作为一种新型的公共交通工具，给人们的生活带来了方便，同时也节约了大量的能源。

然而，在地铁系统，因为浪费的问题需要通风和空调系统产生的能源资源的操作，以最大限度地节约资源，我们需要对地铁通风空调设施的研究，并探讨地铁通风空调系统方案的选择。

关键词：地铁通风空调；系统方案；原理中图分类号：U231 文献标志码：A正文：1地铁通风空调系统的功能及组成作为一个最地铁设备系统，通风和地铁内部的温度和湿度控制空调承担责任，尽可能提供给火车站一个良好的环境；在隧道阻塞，能阻断间隔提供通风，保证列车设备的正常运行。

为了使乘客可以在短期内适当的条件；在发生火灾时，烟可以到列车内提供新鲜空气，引导人们安全快速离开火灾现场，也可以为有效的温度、湿度和洁净度提供相关设备，保证的通风和空调设备的正常运行。

地铁通风空调主要由四个子系统组成：公共区域通风和排烟系统；设备管理室通风排烟系统；隧道通风排烟系统；空调冷却水循环系统。

2地铁通风空调系统方案分析2.1采用冷水机组群控系统整个控制系统主要是指利用自动控制技术对制冷站中的一些设备进行自动监控和控制，使制冷站的相关设备能达到高效率的工作。

群控系统将收集和控制输入和输出信号，从而实现多机远程控制，也可以冷冻水泵和冷却水泵和冷却塔的联锁控制管理。

控制系统也可以自动调整，并根据实际需要空调的监测和管理，制冷系统可以工作在最佳状态和最小的能源消耗。

通常情况下，地铁车站的各冷却水系统均为独立的控制系统设置，从而实现了对地铁车站的监控和联锁保护功能。

近年来，随着城市地铁的快速发展，冷水机组的控制系统可实现空调系统的智能监控，温度的站尽快在合理的范围内，防止传统的控制方式是在水单元、风机、水泵设备的开启根据日程安排进行，导致温度低站导致能源的浪费，以实现节能运行。

地铁车辆空调系统模式的浅谈摘要:随着科技技术发展，人民生活水平的日益提高，出行乘坐城市轨道交通的方便性与快捷性。

人们在一贯追求乘坐的安全性、可靠性的同时，如今更加关注对舒适性的要求。

因而，空调系统作用于城市轨道交通车辆制造中，也就成为了必然。

关键词：空调系统环境温度控制1.引言地铁车辆空调系统主要用于调节车内的温度环境，给旅客及司乘人员提供健康舒适的乘车环境。

本文通过对空调系统的组成部分及空调系统的控制逻辑，操作方法及显示页面介绍整个空调系统。

该系统稳定性，严密性都是整列地铁得以安全舒适的运送乘客最基础的保障之一。

希望为今后的地铁运行空调系统发挥更好的作用提供思路。

2.空调系统的主要设备组成空调主要设备由通风机、冷凝风机、压缩机、新风阀、回风阀、紧急通风逆变器等组成。

其中每辆车一个空调控制器，配备两个空调机组，首尾两车各设有司机室可控制全列集控。

正常情况下空调系统均工作，当车辆无法正常供电可采用蓄电池供电使空调转换为应急通风。

3.空调系统主要的两个工况3.1制冷模式环境温度19℃及以上正常进行制冷模式，环境温度低于19℃，高于5℃时，制冷模式通过强制方式（温度模拟或强制方式）只能进行本控应急制冷，且压缩机运行时间低于5分钟；如果环境温度低于5℃时，且压缩机运行时间低于2分钟。

3.2制暖模式环境温度18℃及以下正常进行制暖模式，环境温度高于18℃时，制暖模式通过强制方式（温度模拟或强制方式）只能进行本控应急制暖客室电加热测试。

4.空调系统主要的两个工况4.1集控模式司机通过TCMS来控制整列车的空调运行称为集控模式；此时TCMS通过车控器对空调机组进行控制；维护人员通过车控器控制单节车厢内空调运行称为车控模式，车控模式包含本控模式、测试模式、功能设定和状态显示。

集控模式空调控制器初上电，显示器默认进入主界面，主界面显示（如下图）。

当车控器与TCMS通讯正常时，触摸“集控模式”按键会从主界面切换到集控模式界面。

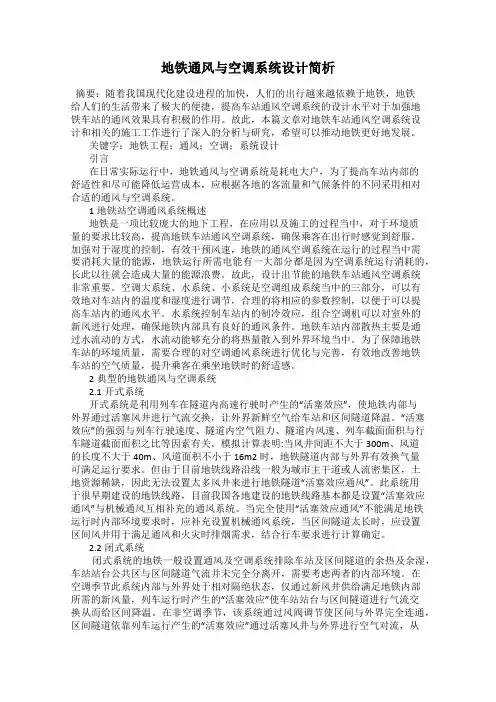

地铁通风与空调系统设计简析摘要：随着我国现代化建设进程的加快，人们的出行越来越依赖于地铁，地铁给人们的生活带来了极大的便捷，提高车站通风空调系统的设计水平对于加强地铁车站的通风效果具有积极的作用。

故此，本篇文章对地铁车站通风空调系统设计和相关的施工工作进行了深入的分析与研究，希望可以推动地铁更好地发展。

关键字：地铁工程；通风；空调；系统设计引言在日常实际运行中，地铁通风与空调系统是耗电大户，为了提高车站内部的舒适性和尽可能降低运营成本，应根据各地的客流量和气候条件的不同采用相对合适的通风与空调系统。

1地铁站空调通风系统概述地铁是一项比较庞大的地下工程，在应用以及施工的过程当中，对于环境质量的要求比较高，提高地铁车站通风空调系统，确保乘客在出行时感觉到舒服。

加强对于湿度的控制，有效干预风速，地铁的通风空调系统在运行的过程当中需要消耗大量的能源，地铁运行所需电能有一大部分都是因为空调系统运行消耗的，长此以往就会造成大量的能源浪费。

故此，设计出节能的地铁车站通风空调系统非常重要。

空调大系统、水系统、小系统是空调组成系统当中的三部分，可以有效地对车站内的温度和湿度进行调节，合理的将相应的参数控制，以便于可以提高车站内的通风水平。

水系统控制车站内的制冷效应，组合空调机可以对室外的新风进行处理，确保地铁内部具有良好的通风条件。

地铁车站内部散热主要是通过水流动的方式，水流动能够充分的将热量散入到外界环境当中。

为了保障地铁车站的环境质量，需要合理的对空调通风系统进行优化与完善，有效地改善地铁车站的空气质量，提升乘客在乘坐地铁时的舒适感。

2典型的地铁通风与空调系统2.1开式系统开式系统是利用列车在隧道内高速行驶时产生的“活塞效应”，使地铁内部与外界通过活塞风井进行气流交换，让外界新鲜空气给车站和区间隧道降温。

“活塞效应”的强弱与列车行驶速度、隧道内空气阻力、隧道内风速、列车截面面积与行车隧道截面面积之比等因素有关。
