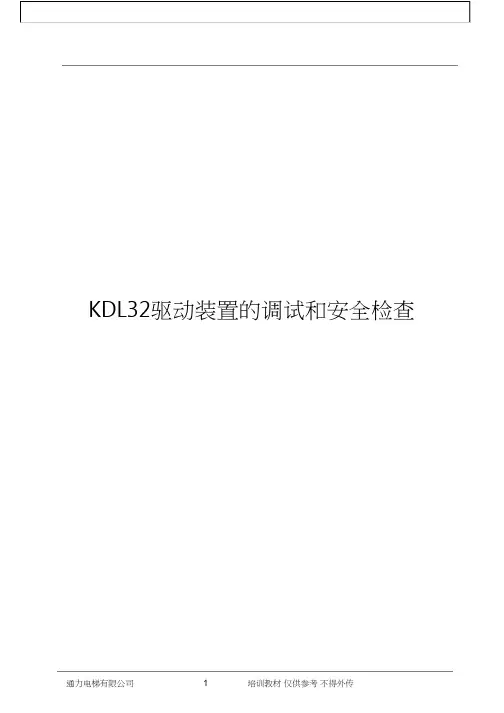

KDL32驱动装置的调试和安全检查目录1 简介--------------------------------------------------------32 电气安全----------------------------------------------------43 工具--------------------------------------------------------44 部件介绍----------------------------------------------------55 慢车调试----------------------------------------------------106 快车调试----------------------------------------------------187 精调--------------------------------------------------------218 安全检查----------------------------------------------------29附录 A--------------------------------------------------------53附录 B--------------------------------------------------------541. 简介1.1. 课程的有效性本课程针对的是配置KDL驱动装置的电梯的教材。
涉及的电梯有:KONE3000 S/X MiniSpaceKONE3000 MiniSpace1.2. 缩写词EBD=紧急电池驱动EPD=紧急供电运行ETS=紧急端站减速LBR=桥式整流LWD=称重设备NTS=正常端站减速RDF=回叫驱动功能2. 电气安全参照《电器安全指导》“在电梯上作业遵守 5 项电气安全方针”。

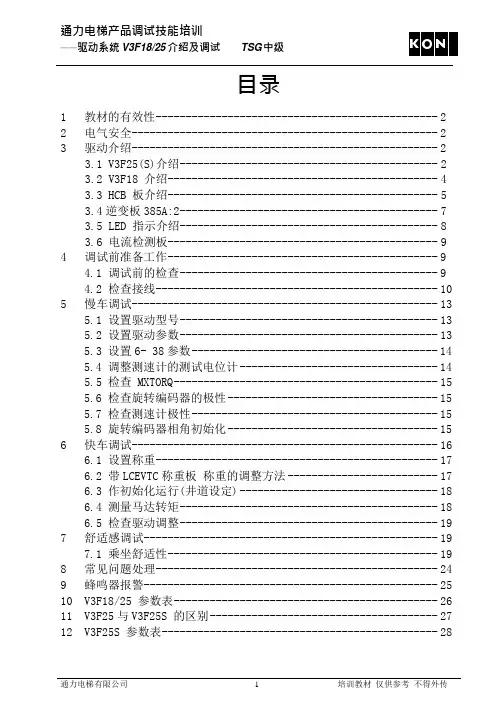

通力电梯产品调试技能培训Array——驱动系统V3F18/25 介绍及调试TSG 中级目录1教材的有效性----------------------------------------------- 2 2电气安全--------------------------------------------------- 2 3驱动介绍--------------------------------------------------- 23.1 V3F25(S)介绍------------------------------------------- 23.2 V3F18 介绍--------------------------------------------- 43.3 HCB 板介绍--------------------------------------------- 53.4 逆变板385A:2 ------------------------------------------- 73.5LED 指示介绍------------------------------------------- 83.6电流检测板--------------------------------------------- 9 4调试前准备工作--------------------------------------------- 94.1调试前的检查------------------------------------------- 94.2检查接线----------------------------------------------- 10 5慢车调试--------------------------------------------------- 135.1设置驱动型号------------------------------------------- 135.2设置驱动参数------------------------------------------- 135.3 设置6- 38 参数----------------------------------------- 145.4调整测速计的测试电位计--------------------------------- 145.5检查 MXTORQ -------------------------------------------- 155.6检查旋转编码器的极性----------------------------------- 155.7检查测速计极性----------------------------------------- 155.8旋转编码器相角初始化----------------------------------- 15 6快车调试--------------------------------------------------- 166.1设置称重----------------------------------------------- 176.2带LCEVTC 称重板称重的调整方法------------------------- 176.3作初始化运行(井道设定) --------------------------------- 186.4测量马达转矩------------------------------------------- 186.5检查驱动调整------------------------------------------- 19 7舒适感调试------------------------------------------------- 197.1乘坐舒适性--------------------------------------------- 19 8常见问题处理----------------------------------------------- 24 9蜂鸣器报警------------------------------------------------- 25 10 V3F18/25 参数表-------------------------------------------- 26 11V3F25 与V3F25S 的区别-------------------------------------- 2712V3F25S 参数表---------------------------------------------- 28acd.w m fElectronicsV 3 F 25 moduleR旋转变压器FilterA CD CML 2 sL 3tD CA Cr L 1 中间电压 马达供电530 ... 650 VDC 0 ... 380 V AC 0 ... 20 Hz供电 3 8 0…4 15通力电梯产品调试技能培训——驱动系统 V3F18/25 介绍及调试TSG 中级1 本教材的有效性本指导对HCB 板 781380G01/G02 有效(参数6_0 值必须2011/2013)。

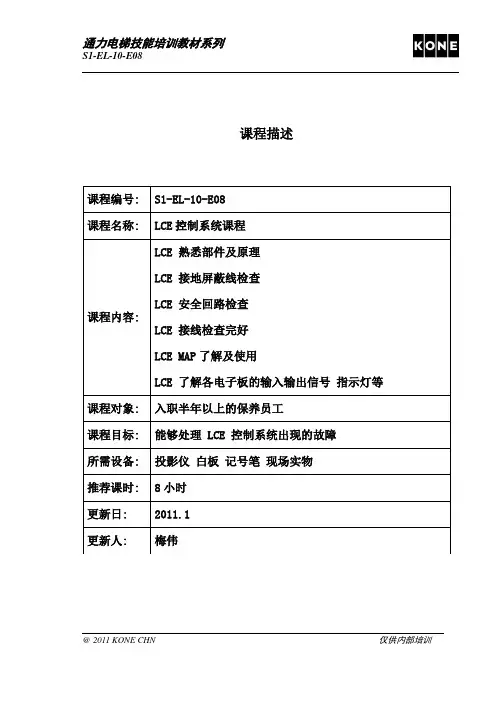

课程描述1. ...................................................................................... LCE部件和原理-3 -1.1MINI .............................................................. - 3 -1.2 MONO ............................................................. - 4 -2 LCE接地线屏蔽线检查........................... -5 -2. 1 机房 ............................... -5 -2.2 轿顶............................... -10 -3安全回路检查............................... -13 -3.1读图方法.............................. -13 -3.1.1 插头名称:.......................... -13 -3.1.2页码说明............................ -13 -3.1.3 RDF 特殊说明 ........................ -14 -3.1.4安全回路代号说明:....................... -14 -3.2安全回路开关测试.................................................. -15 -4 LCE接线检查完好.......................... -18 -4.1机房控制柜电子板:......................... -18 -4.2轿顶接线盒电子板:......................... -18 -4.3轿厢COP电子板:........................ -18 -4.4井道网络电子板:......................... -18 -5 LCE MAP的了解及使用 ................................................ -19 -5.1 MAP的功能:电源控制照明控制LCE用户界面 ............ -19 -5.2 MAP箱中的电子板功能...................... -19 -5.3操作界面的使用(见下图)........................................ -216 LCE 了解各电子板的输入输出信号指示灯等 (21)「LCE 部件和原理1.1MINI板世制内为尿叙乳件(OM KOI. PWLL_牛〔一丄•心门A 群腔擁中其它电棉报序界面11LWD.减速幵扶.机械锁 匕厂F 呼親I H l ( P I rlUI i I : MIL:'■: til -i.iIO : CDt < IFLCEC EB (;0Jrfi.wmJrm i 沖 i H i|if镇机开关■ - s [ 2 tv I : 3 ****** WTWNMK«■ iMrlHim 輯m-FH> -C r IC 亠I ■护-LIL :XltAFl I RlAMXt ;ui 、仲 >i -i ■» --I i ii 屮艸WIH Mi IM m- % TI 电h mmu sit II i H11 I l ! I P .H|i ■『% w 申、■■津n Ll ■ II aril* I IN KIM ; Wir ・主开关1■SPI I aI C l : K\N LmLCIZAIM)I41;N-4|B-rr ................... I — I rv5:孔「I 吓便用..E-LINK 上邯F 爼的耳柜艸J JIXFFOH4— A -T'i4—*<JXT :K H l.ut:*舟d ■4—*LtEFOB_■ __ |”M|L ;\.U 1SATI rapwt 丹 I ・(L*k%l 卞甘认C \R R(M>b■MnW.hWmii 4n4*«_F^H LI LLEL JO(21V ■• I 0轿顶安全冋辅顶低电 n I 5汕「:低W 社"I 03FI 忙.示•上/下抒信号 内选按題.关门按刨.FZ 输入.风康开关,轿内瞬 机.轿内忧先眼务输人<烟P 」OM9L ;・6.「=£ ‘q CN 三m on ■茗二=焉<需 ■- h O S J Q.-K :'.':宀ff iK fc 贯奪启kL.静 g o u LLJ o 」s m S 3S 二SK审害一士 - - 8—I.M g 周Is 莫 OA Q E-rt rJ n -O O E -a握迢i 校・鉴・{K d 8ELK 爲玄蟀mgodu呂瞿$ = §—cr --T -d nH9w ls ・s£叵妬锹眞権d ・-:邕T山/二S M £W-垂“MBd產*0±斗 0SE 去 Rd靈生;14* 9_>&_爵二=ONOIAI (N L2 LCE接地线屏蔽线检查2. 1机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECC板220V 电源接地线LCECPU至驱动器屏蔽线接地电源接地线 F 6Transferor 17 ® : ! iI IXM7/3PE21Omar. 3 f 35 ASO-SOHzF1-F3;5 79 LCE230 £ .2/1E ns/iFl XMl/J ;3 9°Power module Q2~T^;PE i ~=~ kI 723^1 LCEREC;:iK2/l F5M M II | i- - □ -1!i ;239I '3 jnrxqrjq 皿 rdH型吕匡凸啤23OVAC\| |XM5/2i I>»■'• I I3 79 LCEADOXM7/2 XC4/2^38? Filter wduJeLIOXCS/4 ;iSatety ch 血XD1/1JiGMtroJ_ iuwr control烦卯2淫]肢;----------------- -- ----------------------'XM5/4r-^-XC3/5'\5/23^K井道网络电源251接地线PO^ER SUPPLYTOSHAFT厂"3'^0652000*■时J:辺CHI--------1. LIFT -EM I/J-------------1厅门锁接地线 Ssfery chais ;1 -X 11 DOOR 滋嗣1!U22 is} H=>^2:■ 1 (■728767G0*I :I _____L 一:一一机房至轿厢网络接地线 5enaJ rretwork Seriiil netwcrtTP 血art 呼IPVbattHelp coining AianvIzit&rcciiti 1inercaa 2XcnexionKonexion:XC12 SHIELD75127BGO1/751233G01—5 GWYEEMLL ;10 11 12 13Id15 1«1111 —_T1 I- J -1FE机房至轿厢LCECC板220V电源接地线[3S -------------------------------------- | 77 :U deceleration sii F itc23 "up^77:N Deceleratiai switch "down*--------------------------------------------佥77 ;S Synchroniza tion swiCch~* ------------------------------------------------ r\806~~~LCEai \ ^25/1 Q/12V;KB25/2--------------------! KB26/11 XB26/2\\ KB27/1------- *■LoAd device:XB27/2^―(■ ----- InputES4S5XT1/7;:806:ELCECCEBiinput7A/1QI \385I 1Drive jncdule\375 LCECPU;XC11/Biup^tt4;ll2.2轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线(( ((\LCECCB 皿6» | IXBB BVSocket on car roofBN713&56G01 BH 附23呱AC45B[一 _________.1GNi EH , T Q [_______________1_111轿门锁接地线■XB17 728779G0*Car door contact-----------------------------------------II'* ^>7___ i风扇照明接地线IXB14i _ 1;X315;XB32I 11门机接地线BKmuGN YEBUBK728773G0*72吕77如0审--------- :jBKBUGNYE-!>-!>R>一』i-吕T-43 CarfanR^ergency batteryBKRD22744Car [缈仙g3安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除3.1读图方法图中触点状态是电梯正常停在最底层,厅门轿门关闭,断开主电源3.1.1插头名称:XM - Machine Room 机房XT - Traveling Cable 随行电缆XH - Hoist way 井道XC - Car轿厢XG - Group 群组3.1.2页码说明页码在每页右下角图面分区:从左至右1-6从上至下A-H3.1.3 RDF特殊说明RDF开关动作时,以下的安全开关会被短路。
一. 主要部件控制器管理所有的电梯组件之间的通信,比如轿厢电气设备,井道电气设备,电机和驱动系统。
二电气化部件在下面的图表里,你可以看到运通产品的电气系统的结构。
它由许多pc板组成,三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层(轿厢位置)4.新楼层(目标楼层)5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值(调整值)12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里,轿厢在2楼,你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
基本设置1-1>基站1—N1・2、控制方式I=SBC单按钮2=DC下集选3=FC全集选4=PB也1-10.开门时间门完全打开到开始关门单位秒(1-60)1-11.重开门时间重开门后门完全打开到开始关门的时间单位0∙1杪(1-99)1-12.激活ADo提前开门O关1开1-13>强迫美门门被阻挡一定时间后∙门以较大的力缓慢关闭。
关1开1-14.强迫关门限制设置门被阻挡后开始关门的时间单位秒(IO-60)1-15.新内选快速关门重开门后轿内有新内选时门快速关闭。
关1开(0.1-99秒)1・16、光眼延F门在关闭时光眼收取Hqi后再关门时间单位0.1秒(0-99)1-17、光眼正常快速关门光眼被阻挡后,当光眼正常时门快速关闭。
关1开1-18.禁止同时开门当有前后门时1A门开2B门开3同时开1-19.对开门有无对开门。
无1有1-20、门铃为盲人选择门铃0无1有1-21,扩展重开门时间O=按钮(有扩展重开门时间)I=开关有蜂鸣器2=开关无蜂鸣器1-30、停梯楼层1-31、停梯开门。
关IA开2B开3AB开1-32.停梯时间电梯空闲多长时间启动停梯单位秒(1・99)1-33、停梯方式O=关I=单台停梯2=群组1-34.自动从特t梯空闲时电梯离开层∙O同匕楼房NN=指定楼房1-35、自动返回特定楼层1-40、允许反向内选O=关I=开1-41、删除错误内选当两个内选无人进出时删除内选O=关I=开1-42、内选蜂鸣器O=关I=开1・43、忽略新外选电梯有很久没有响应的内选时忽略新的外选1-44,司机模式选择1-45,锁定呼梯类型O=关I=内呼锁定2=外呼锁定1-50.电梯组群编号并联时电梯编号,主梯为11-53.外呼重开门次数1=1次2=2次3=REOHK1-54.最低楼层1-55,EMC的组号1-59.消防保留层O-NN1-60.消防楼层1-61.地区法规1-62.消防类型0无消防1frd2frd门关3fid门开4frd和fid门关5frd和fid门开(fid消防检测f「d消防运行)1-63、作消防返回层开门1=A2=B3=A+B4=B1-64紧急返回橇层O-NNO=下一个可能的楼层1-65.紧急返回楼层门O=关I=A开2=开3=A+B开1-66、防火门O=无FPDI=有FPD1-67.EPS电源O=外部1-6=内置EPS1-68.最多电梯台数允许紧急返回和服务的电梯台数0・61-70.满裁百分比1-71.轿顶检修限位0=77U∕N1=77U2=77N3=不停1-72.锁梯时停止层1-73,锁梯门位置O=关I=A开2=B开3=A+B开1-74.优先外呼服务方式O=无I=PR11A2=PR11O3=PR1HA4=PR1HO5=HE1A6=HE101-75、轿厢风扇省电O=无1-59分钟1-76、轿厢照明省电O=无1-59分钟1-77、轿厢照明电压监控O=无I=开1-78、照明电流监控1-80、左层强制停车0不I=下行2=匕亍3=h下行1-81、公过楼良川的信号响声提示(轿厢过某房或仆:某反)0=关I=开1-82、到站钟类型0关1开2提前闪(1A1AB)3提前闪(1A1DN)1-83、超载灯闪烁指示O=关I=开1-84、内选优先PRC1CECOB输入XC16I=普通PRCK2=PRCB3=PRCCS 1-86、地震1-87、应急电池1-91、DOMCS选项011-99、,方设置对菜单.2无效。
通力电梯安全培训教材尊敬的员工:为了提高公司内通力电梯的安全意识和技能,提升整体安全管理水平,特编写本通力电梯安全培训教材,希望员工们通过阅读和学习,增强对电梯安全的认识,做到安全使用和维护,确保大家的人身安全。
第一章电梯基本知识1.1 电梯的构造和原理通力电梯的构造主要包括电梯机房、井道、轿厢和门套等部分。
电梯通过电动机和传动装置提供运动动力。
根据控制系统的不同,可以分为自动驱动型和有人驾驶型两种。
1.2 电梯的分类和特点根据电梯用途的不同,通力电梯可以分为乘客电梯、货物电梯、医用电梯等。
不同类型的电梯在使用上也有一些特殊的要求和安全规定。
1.3 电梯的安全装置为了确保乘客的安全,通力电梯装备了多种安全装置,如安全钳、缓冲器、紧急制停装置等。
员工应了解这些安全装置的作用和使用方法。
第二章电梯安全操作规范2.1 乘坐电梯的注意事项乘坐电梯时,应先观察电梯的运行状态,确保电梯正常运行后再进入。
在乘坐过程中,要保持稳定,避免打闹和乱动,以免引发安全事故。
2.2 应急疏散和故障处理当电梯发生故障或停电时,员工应了解正确的应急疏散方法和故障处理步骤,确保自己和他人的安全。
2.3 电梯维护保养通力电梯的维护保养非常重要,员工应了解维护保养的基本知识,如定期检查、润滑、维修等,以保证电梯的正常运行和乘客的安全。
第三章电梯安全事故案例分析3.1 电梯事故的类型和原因通力电梯事故通常包括机械故障、电气故障、人为错误等。
通过案例分析,员工可以深刻理解电梯事故的原因和避免方法。
3.2 事故应对和处理当电梯事故发生时,员工应迅速行动,采取正确的应对和处理措施,如报警、疏散等,以最大程度地减少伤害。
第四章通力电梯相关法律法规4.1 电梯安全标准和规定国家对通力电梯的安全标准和规定有明确规定,员工应了解并遵守相关法律法规,确保安全操作。
4.2 安全责任和追责制度公司对通力电梯的安全负有法律责任,员工应明确自己的安全责任和追责制度,遵守规章制度,保障自身和他人的安全。

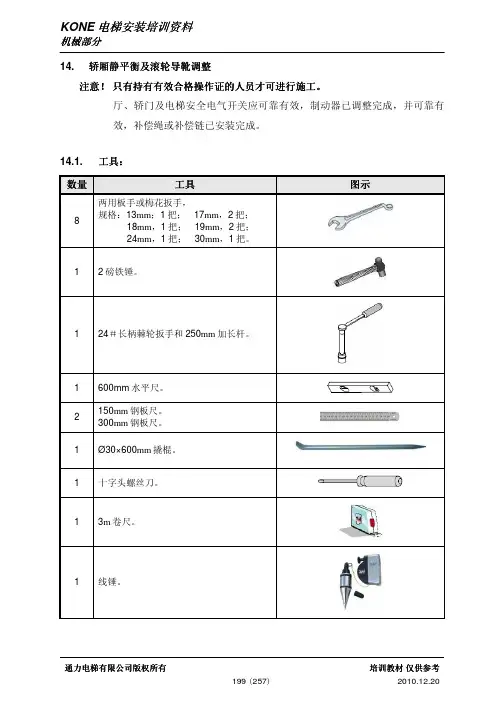

14.轿厢静平衡及滚轮导靴调整注意注意!! 只有持有有效合格操作证的人员才可进行施工只有持有有效合格操作证的人员才可进行施工。
厅、轿门及电梯安全电气开关应可靠有效,制动器已调整完成,并可靠有效,补偿绳或补偿链已安装完成。
14.1. 工具工具::数量工具图示图示8两用板手或梅花扳手,规格:13mm ;1把; 17mm ,2把;18mm ,1把; 19mm ,2把; 24mm ,1把; 30mm ,1把。
12磅铁锤。
1 24#长柄棘轮扳手和250mm 加长杆。
1 600mm 水平尺。
2 150mm 钢板尺。
300mm 钢板尺。
1 Ø30×600mm 撬棍。
1十字头螺丝刀。
1 3m 卷尺。
1 线锤。
数量工具图示图示1简易工作平台或铝合金人字梯,高度根据底坑深度而定。
建议建议::尽可能采用工作平台。
14.2. 轿厢轿厢、、导靴导靴检查与调整检查与调整步骤操作备注备注1在电梯基站厅门设置安全围栏,并贴上警示标识。
2电梯慢车向下运行至轿顶与第2层楼面基本相同高度的位置。
开启第2层厅门,按下急停按钮及将轿顶检修盒上的电梯运行状态开关转至轿顶检修运行状态((请遵循请遵循公司进公司进公司进出出轿顶轿顶的的操作步骤步骤))。
从即刻起从即刻起,,轿顶施工人员必须听从底坑施工人员的操作指令工人员的操作指令,,不得擅自启动电梯不得擅自启动电梯,,电梯停稳后应及时按下轿顶急停按钮电梯停稳后应及时按下轿顶急停按钮,,切断安全电路断安全电路。
3电梯慢车向上运行至底坑施工人员能进入井道底坑的位置((请遵循请遵循公司进公司进公司进出出轿顶轿顶的的操作操作步骤步骤步骤))。
为方便底坑施工人员的操作,根据井道底坑深度及工作平台高度,再将轿厢向下慢车运行至适当位置。
4检查轿架底梁两端的安全钳托架两侧至导轨侧工作面的Y 值,其两侧的Y 值偏差应不大于5mm ,否则,将影响安全钳间隙的调整。
若有偏差,则调整滚轮导靴的固定位置,使两侧的Y 值基本相等。
课程描述目录1.LCE 部件和原理..................................................... - 2 -1.1MINI .......................................................... - 2 -1.2 MONO ......................................................... - 3 -2 LCE 接地线屏蔽线检查.............................................. - 4 -2.1 机房 ........................................................ - 4 -2.2 轿顶 ......................................................... - 9 -3 安全回路检查...................................................... - 11 -3.1 读图方法 .................................................... - 11 -3.1.1 插头名称:............................................. - 11 -3.1.2 页码说明............................................... - 11 -3.1.3 RDF 特殊说明........................................... - 11 -3.1.4 安全回路代号说明: ...................................... - 11 -3.2 安全回路开关测试 ............................................ - 12 -4 LCE 接线检查完好.................................................. - 15 -4.1 机房控制柜电子板: ........................................... - 15 -4.2 轿顶接线盒电子板: ........................................... - 15 -4.3 轿厢 COP 电子板: ............................................ - 15 -4.4 井道网络电子板: ............................................. - 15 -5 LCE MAP的了解及使用 .............................................. - 16 -5.1 MAP的功能: 电源控制照明控制 LCE用户界面 .................. - 16 -5.2 MAP箱中的电子板功能......................................... - 16 -5.3 操作界面的使用(见下图) ...................................... - 18 -6 LCE 了解各电子板的输入输出信号指示灯等.......................... - 18 -1.LCE 部件和原理1.1MINI1.2 MONO2.1 机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECCB板220V电源接地线 LCECPU至驱动器屏蔽线接地电源接地线井道网络电源 251接地线厅门锁接地线机房至轿厢网络接地线机房至轿厢LCECCB板220V电源接地线LCECPU至驱动器屏蔽线接地LCECPU至驱动器屏蔽线接地2.2 轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线轿门锁接地线风扇照明接地线门机接地线3 安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除3.1 读图方法图中触点状态是电梯正常停在最底层,厅门轿门关闭,断开主电源3.1.1 插头名称:XM – Machine Room 机房XT – Traveling Cable 随行电缆XH – Hoist way 井道XC – Car 轿厢XG – Group 群组3.1.2 页码说明页码在每页右下角图面分区:从左至右1-6 从上至下A-H3.1.3 RDF 特殊说明RDF开关动作时,以下的安全开关会被短路。
目录1教材的有效性------------------------------------------------2 2电气安全----------------------------------------------------2 3驱动介绍---------------------------------------------------23.1V3F25(S)介绍-------------------------------------------23.2V3F18介绍----------------------------------------------43.3HCB板介绍----------------------------------------------53.4逆变板385A:2-------------------------------------------73.5LED指示介绍--------------------------------------------83.6电流检测板----------------------------------------------9 4调试前准备工作----------------------------------------------94.1调试前的检查--------------------------------------------94.2检查接线------------------------------------------------10 5慢车调试----------------------------------------------------135.1设置驱动型号-------------------------------------------135.2设置驱动参数--------------------------------------------135.3设置6-38参数------------------------------------------145.4调整测速计的测试电位计----------------------------------145.5检查MXTORQ---------------------------------------------155.6检查旋转编码器的极性------------------------------------155.7检查测速计极性------------------------------------------155.8旋转编码器相角初始化------------------------------------15 6快车调试----------------------------------------------------16 7蜂鸣器报警--------------------------------------------------17 8V3F18/25参数表---------------------------------------------18 9V3F25与V3F25S的区别---------------------------------------19 10V3F25S参数表-----------------------------------------------201本教材的有效性本指导对HCB 板781380G01/G02有效(参数6_0值必须2011/2013)。
目录1 KONE E-LINK™主要功能---------------------------------------------------------------------2 1.1 电梯交通监控显示--------------------------------------------------------------------------------21.2 自动扶梯交通监视显示--------------------------------------------------------------------------32 KONE E-Link™ 安装指导----------------------------------------------------------------------3 2.1 TMS600, LCE, KONE 7000, 继电器电梯和扶梯------------------------------------------3 2.2 401/501扶梯控制柜与KONE E-LINK™--------------------------------------------------102.3 调试与安装---------------------------------------------------------------------------------------103 KONE E-Link™的Windows操作系统配置-----------------------------------------------12 3.1 系统设置------------------------------------------------------------------------------------------13 3.2 安装网络------------------------------------------------------------------------------------------13 3.3 访问配置选项------------------------------------------------------------------------------------15 3.4 设定用户------------------------------------------------------------------------------------------16 3.5 配置KONE E-Link™网络--------------------------------------------------------------------161. KONE E-Link™主要功能1.1.电梯交通监控显示图例说明:监察监察::显示----运行监视重播----交通过程回放功能 报告---统计报表-网络---网络管理员控制控制::计划表编辑器 上锁计划表 指令计划表 继电器指令事项事项::差异监察---偏差报警事项游览---运行事项记录表 听觉警报安全安全::特定密码15. 泊梯(绿色“green”)16. 锁内呼(由计划表或外锁为红色“red”,手动锁内呼为黑色“black”,手动开锁为兰色“blue”)17. 锁厅站召唤(颜色同上) 18. 防火门1. 群控名和模式2. 所有服务楼层数3. 电梯状态(电梯名和模式、轿厢位置及方向、负荷、)4. 厅站召唤信号条(A 门)5. 厅站召唤信号条(B 门)6. 登记厅站召唤信号上7. 登记厅站召唤信号下8. 特殊召唤登记9. 单个轿厢门正打开(或关闭) 10. 两个轿厢门时,A 门完全打开 11. 分配的厅站召唤上 12. 分配的厅站召唤下13. 内呼(B 门)(特殊的召唤用青色“cyan”) 14. 优先厅站召唤(紫红色“magenta”)3维显示维显示——提供直观的电梯群控组,包括目前梯组状态的详细信息。
通力电梯技能培训教材系列Company number:【WTUT-WT88Y-W8BBGB-BWYTT-19998】课程描述目录部件和原理MONO2 LCE 接地线屏蔽线检查2.1 机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECCB板220V 电源接地线 LCECPU至驱动器屏蔽线接地电源接地线井道网络电源 251接地线厅门锁接地线机房至轿厢网络接地线机房至轿厢LCECCB板220V电源接地线LCECPU至驱动器屏蔽线接地LCECPU至驱动器屏蔽线接地轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线轿门锁接地线风扇照明接地线门机接地线3 安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除读图方法图中触点状态是电梯正常停在最底层,厅门轿门关闭,断开主电源插头名称:XM – Machine Room 机房XT – Traveling Cable 随行电缆XH – Hoist way 井道XC – Car 轿厢XG – Group 群组页码说明页码在每页右下角图面分区:从左至右1-6 从上至下A-HRDF 特殊说明RDF开关动作时,以下的安全开关会被短路。
1/.底坑缓冲器, 2/.机房限速器, 3/.井道终端(极限)开关, 4/. 轿厢安全钳开关安全回路代号说明:22 轿厢限速器开关26 对重限速器开关41 轿顶急停42 轿顶检修51 极限开关52 轿厢安全钳开关87 轿门触点112 底坑急停开关121 井道紧急出口122 厅门触点123 底坑限速器涨紧轮开关125 底坑缓冲器开关267 机房急停270 RDF 开关375 LCECPU 板379 LCE230 板安全回路开关测试安全回路是由各个开关组成,开关需要在现场进行测试,以保证安装正确.测试时,两人配合,互相呼应,一应一答,确保安全。
一人用检修速度运行慢车,另一人触动相应的安全开关,电梯应能立即停止运行。
通力电梯培训---安全钳及调整课程内容 :1.安全钳的分类2.通力常见安全钳的简介3.通力常见安全钳的检查与调整课程目标 :1.了解安全钳的分类2.认识通力电梯的几种常见安全钳3.掌握安全钳的检查要点4.掌握安全钳的调整方法目录1 安全钳种类简介 ................................................. - 3 -2 渐进式安全钳 SGB01, SGB02, SGB03和 SGB05 ...................... -3 -2.1 SGB01, SGB02, SGB03和 SGB05.............................. - 3 -2.2 SGB01, SGB02, SGB03和 SGB05安全钳同步检查 ............... - 4 -2.3 安全钳间隙调整 ............................................ - 4 -2.3.1 适用于轿架 CF06及对重的安全钳 . ....................... - 4 -2.3.2 适用于轿架CF10…CF35及 CS61......................... - 6 -3 渐进式安全钳 SGB08 ............................................. - 8 -3.1 结构简介及调整 ............................................ - 8 -3.2 维保检查 .................................................. - 9 -3.2.1 目视检查(至少每年一次) ............................. - 9 -3.2.2 操作条件检查(至少每年一次) . ........................ - 9 -3.2.3 系统功能检查 ......................................... - 9 -3.2.4 安全措施:........................................... - 9 -4 SGB04.......................................................... - 9 -4.1 结构简介 .................................................. - 9 -4.2 安全钳的同步检查与调整 ................................... - 11 -4.3 安全钳的间隙调整 ......................................... - 11 -5 SGB06和 SGB07................................................. - 12 -5.1 结构简介 ................................................. - 12 -5.2 安全钳的同步检查与间隙调整 ............................... - 13 -6 复式安全钳 SGB03,SG04,SGB06 ................................... - 14 -1 安全钳种类简介电梯安全钳一般分为瞬时式和渐进式。
通力电梯技能培训教材系列T1-EL-01-E02课程描述目录- - 2 -第1章限速器各型号了解(OL35,OL100,PB73.3) ................................................................................. - 3 - 限速器功能.......................................................................................................................................... - 3 -1.OL35限速器专用于无机房电梯, ........................................................................................... - 3 -1.1 轎箱及對重要求 ................................................................................................................ - 3 -1.2 OL35 蓋................................................................................................................................... - 4 -2.OL100/120用于速度在2.0m/s以上的3000Mini小机房电梯. .............................................. - 4 -3.PB73.3用于3000S/X Mini小机房电梯 ................................................................................... - 5 -第2章MONOSPACE电梯限速器固定支架检查、调整(OL35)........................................................ - 6 -1.在導軌上...................................................................................................................................... - 6 -2.在地板上...................................................................................................................................... - 7 -第3章MONOSPACE电梯限速器装置检查、调整(OL35)................................................................ - 8 -1.限速器铭牌.................................................................................................................................. - 8 -2.在支架上安装稳固限速器,垂直度偏差应小于0.5mm。
