隐蔽工程验收记录(玻璃幕墙新)

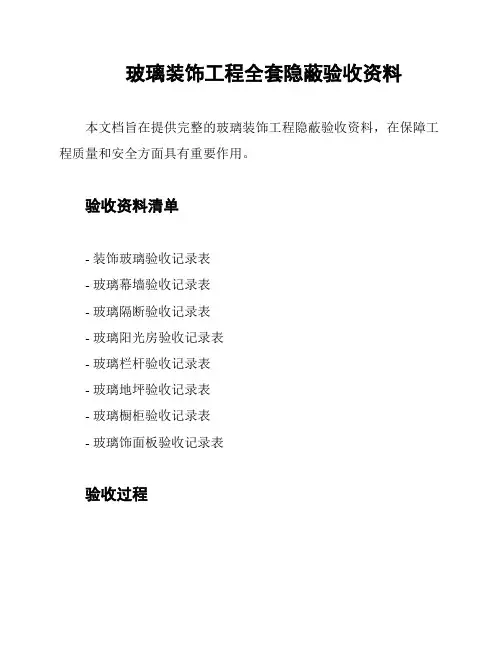

玻璃装饰工程全套隐蔽验收资料
本文档旨在提供完整的玻璃装饰工程隐蔽验收资料，在保障工程质量和安全方面具有重要作用。

验收资料清单
- 装饰玻璃验收记录表
- 玻璃幕墙验收记录表
- 玻璃隔断验收记录表
- 玻璃阳光房验收记录表
- 玻璃栏杆验收记录表
- 玻璃地坪验收记录表
- 玻璃橱柜验收记录表
- 玻璃饰面板验收记录表
验收过程
隐蔽验收是指在施工过程中，对已经完成的隐蔽部位进行合格检查，以保障工程质量和安全。

玻璃装饰工程是一项复杂的工程，要确保其完成质量，必须进行全面的隐蔽验收。

验收内容
隐蔽验收内容主要包括玻璃的质量、尺寸、平整度、偏差，以及安装是否符合安全规范等。

验收工作需严格按照施工规范进行，对不符合要求的情况要及时进行整改。

验收标准
验收标准应参照相关国家及地方规范、技术标准和验收标准，结合工程特点和质量要求制定。

如有疑问，应尽早与监理、设计、产权方等进行沟通协商。

总结
玻璃装饰工程全套隐蔽验收资料是保障工程质量和安全的重要手段，对工程实施和验收工作都具有指导意义。

建议施工单位和监理单位密切合作，全面开展隐蔽验收工作，确保工程质量和安全。

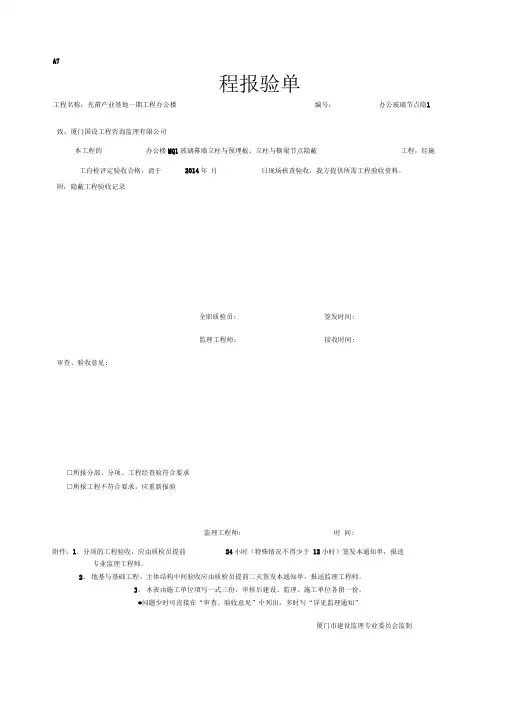

A7程报验单工程名称：光莆产业基地一期工程办公楼编号：办公玻璃节点隐1致：厦门国设工程咨询监理有限公司本工程的办公楼MQ1玻璃幕墙立柱与预埋板、立柱与横梁节点隐蔽工程，经施工自检评定验收合格，请于2014年月日现场核查验收，我方提供所需工程验收资料。

附：隐蔽工程验收记录全职质检员: 签发时间:监理工程师: 接收时间:审查、验收意见:□所报分部、分项、工程经查验符合要求□所报工程不符合要求，应重新报验监理工程师: 时间:附件：1、分项的工程验收，应由质检员提前24小时（特殊情况不得少于12小时）签发本通知单，报送专业监理工程师。

2、地基与基础工程、主体结构中间验收应由质检员提前二天签发本通知单，报送监理工程师。

3、本表由施工单位填写一式三份，审核后建设、监理、施工单位各留一份。

*问题少时可直接在“审查、验收意见”中列出，多时写“详见监理通知”厦门市建设监理专业委员会监制施工单位 签字栏监理工程师（建设单位项目专业负责人）立杆与后置板连接： 银粉一道。

立杆与角码采用接（插芯长度不小于400mm 铝合金立柱的插芯长度不小于 耐候密封胶密封。

立杆与横梁连接：M6*100不透钢穿芯螺栓、L35*20*3铝角码、M5*15不锈钢螺钉连接。

横梁与立柱之间应留有1.5〜2mm 的缝隙，铝合金横梁安装调整完打硅酮耐候密封胶填缝。

详上图。

1、 各连接件材料合格，均有合格证及检测报告。

；工程名称 光莆产业基地一期工程办公楼施工单位厦门思总建设有限公司 分包单位 厦门兀程装饰工程有限公司分部（子分部）工建筑装饰装修 分项工程玻璃幕墙程名称（幕墙子分部）名称隐蔽部位 办公楼MQ1玻璃幕墙隐蔽项目隐蔽日期日节点隐蔽2014 年 月"Fl I" 1-7 I隐蔽 内容_1|' ■仆1=Q235B 镀锌L130 X 70 X 8角码与预埋板满焊，焊后除渣，涂红丹两道,M12不锈钢螺杆组件连接；上下两要立柱之间采用铝合金芯套连250mm 伸缩疑长度20mm 用硅酮施工单 位检查 情况呷rr-2、各连接安装牢固、安装方法符合设计及施工规范要求。

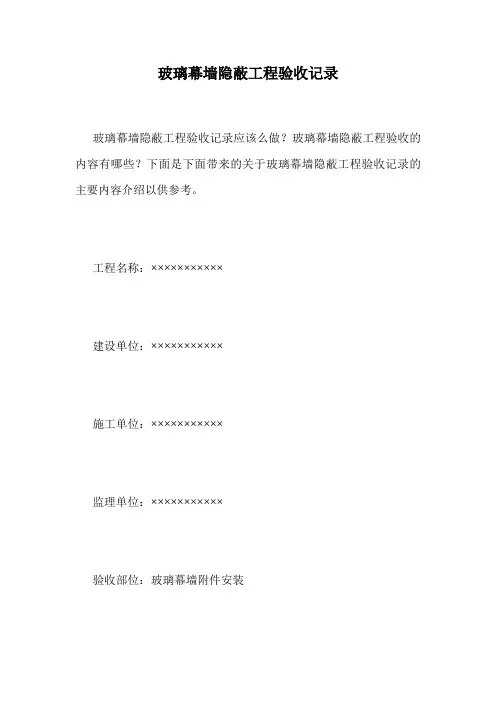

玻璃幕墙隐蔽工程验收记录玻璃幕墙隐蔽工程验收记录应该么做？玻璃幕墙隐蔽工程验收的内容有哪些？下面是下面带来的关于玻璃幕墙隐蔽工程验收记录的主要内容介绍以供参考。

工程名称：×××××××××××建设单位：×××××××××××施工单位：×××××××××××监理单位：×××××××××××验收部位：玻璃幕墙附件安装验收日期：××××图号：建施10/11玻璃幕墙隐蔽工程验收内容1、玻璃幕墙施工按建施10/11页进行施工。

2、本工程所有的铝材为：兰州七星铝型厂生产，有出厂合格证及检验报告单，规格110，所用附件是膨胀螺栓为邯郸市精工建筑锚固制造有限公司生产，有出厂合格证及检验报告单，995A中性硅酮胶为：乌鲁木齐海辉德尔胶厂生产，有出厂合格证及检验报告单，幕墙为镀膜玻璃产地为：乌鲁木齐晶牛阳光玻璃公司，规格为：3000*2200*5mm，符合设计及施工规范规定。

3、玻璃幕墙附件安装是在窗子的上口梁和下层框架结构砼上，每间距1000mm设置两边打入墙内各两颗膨胀螺栓与两边角钢相连接，主材在正中，上5mm打入一穿心杆，把主材夹固中间，牢固稳定，靠窗两墙在墙打入膨胀螺栓与挂件焊接，挂件用螺栓与主材连接，牢固稳定，玻璃是用995A中性硅酮耐候胶粘贴安装，牢固稳定平整，符合设计及施工规范规定。

4、经检查附件的规格、型号、数量、间距符合设计及施工规范规定。

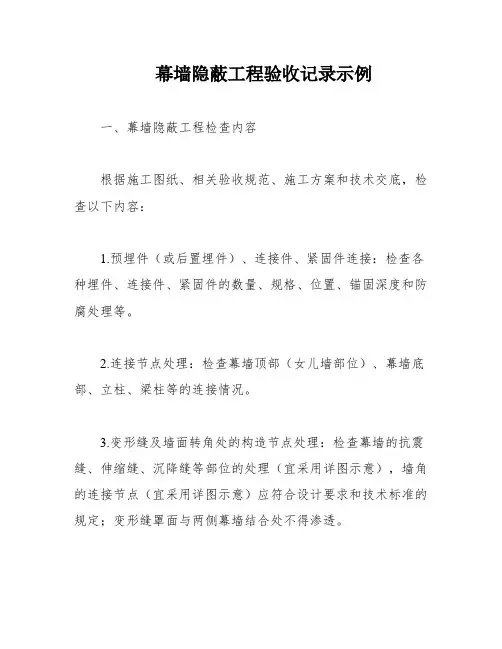

幕墙隐蔽工程验收记录示例一、幕墙隐蔽工程检查内容根据施工图纸、相关验收规范、施工方案和技术交底，检查以下内容：1.预埋件（或后置埋件）、连接件、紧固件连接：检查各种埋件、连接件、紧固件的数量、规格、位置、锚固深度和防腐处理等。

2.连接节点处理：检查幕墙顶部（女儿墙部位）、幕墙底部、立柱、梁柱等的连接情况。

3.变形缝及墙面转角处的构造节点处理：检查幕墙的抗震缝、伸缩缝、沉降缝等部位的处理（宜采用详图示意），墙角的连接节点（宜采用详图示意）应符合设计要求和技术标准的规定；变形缝罩面与两侧幕墙结合处不得渗透。

4.幕墙防雷装置设置：检查幕墙是否形成自身的防雷体系，并与主体结构的防雷体系可靠地连接，女儿墙部位的连接节点（宜采用详图示意）应符合设计规定等。

5.幕墙防火、保温及防潮层构造处理。

1）防火材料铺设：检查防火材料品种、材质、耐火等级、铺设厚度、防腐处理是否符合设计和标准规定；铺设应饱满、均匀、无遗漏，厚度一致且不宜小于70mm；防火材料不得与幕墙玻璃直接接触。

防火层的密封材料应采用防火密封胶，防火层与玻璃的间距应大于40mm。

2）防火节点安装：检查防火节点构造是否符合设计要求；安装应牢固，无遗漏，并应严密无缝隙；防火层与幕墙和主体结构间的缝隙必须用防火密封胶严密封闭。

3）玻璃幕墙四周与主体结构之间的缝隙：应检查填塞情况，填塞应饱满、平整、接缝应严密不渗漏。

保温材料密度、厚度应符合设计要求。

二、幕墙隐蔽工程填写要点在幕墙工程隐检记录中，需注明施工图纸编号、幕墙类型、主要材料的规格型号、预埋件、连接件、紧固件的具体位置、连接方法和防腐处理；主体结构与立柱、立柱与横梁的连接情况；玻璃与玻璃、玻璃与玻璃肋间缝隙的填充情况；防雷节点的位置，防火、防水、保温情况等，将检查内容描述清楚。

隐蔽工程验收记录资料编号：0309C5001表C5-1工程名称：****大厦施工单位：XXX监理单位：XXX验收项目：玻璃幕墙（立柱、横梁安装）验收日期：2017年4月11日验收部位：六层，1-17/A-H轴，33.6m~39.2m 隐蔽工程验收记录资料编号：0309C5002工程名称：****大厦施工单位：XXX监理单位：XXX验收项目：玻璃幕墙玻璃安装验收部位：一~六层，北立面，-0.45m~39.2m主要材料名称及规格/型号：6+12+6mm钢化玻璃、DC791硅酮建筑密封胶隐蔽内容：1.玻璃幕墙立柱、横梁安装完毕，氟碳喷涂色泽均匀。

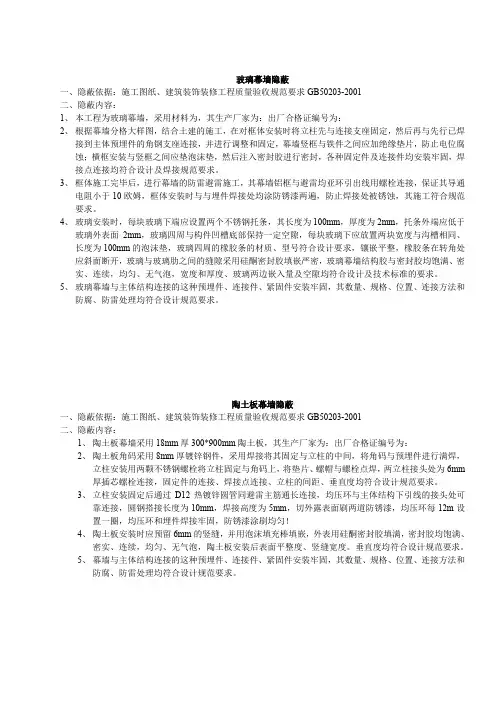

玻璃幕墙隐蔽一、隐蔽依据：施工图纸、建筑装饰装修工程质量验收规范要求GB50203-2001二、隐蔽内容：1、本工程为玻璃幕墙，采用材料为，其生产厂家为：出厂合格证编号为：2、根据幕墙分格大样图，结合土建的施工，在对框体安装时将立柱先与连接支座固定，然后再与先行已焊接到主体预埋件的角钢支座连接，并进行调整和固定，幕墙竖框与铁件之间应加绝缘垫片，防止电位腐蚀；横框安装与竖框之间应垫泡沫垫，然后注入密封胶进行密封，各种固定件及连接件均安装牢固，焊接点连接均符合设计及焊接规范要求。

3、框体施工完毕后，进行幕墙的防雷避雷施工，其幕墙铝框与避雷均亚环引出线用螺栓连接，保证其导通电阻小于10欧姆，框体安装时与与埋件焊接处均涂防锈漆两遍，防止焊接处被锈蚀，其施工符合规范要求。

4、玻璃安装时，每块玻璃下端应设置两个不锈钢托条，其长度为100mm，厚度为2mm，托条外端应低于玻璃外表面2mm，玻璃四周与构件凹槽底部保持一定空隙，每块玻璃下应放置两块宽度与沟槽相同、长度为100mm的泡沫垫，玻璃四周的橡胶条的材质、型号符合设计要求，镶嵌平整，橡胶条在转角处应斜面断开，玻璃与玻璃肋之间的缝隙采用硅酮密封胶填嵌严密，玻璃幕墙结构胶与密封胶均饱满、密实、连续，均匀、无气泡，宽度和厚度、玻璃两边嵌入量及空隙均符合设计及技术标准的要求。

5、玻璃幕墙与主体结构连接的这种预埋件、连接件、紧固件安装牢固，其数量、规格、位置、连接方法和防腐、防雷处理均符合设计规范要求。

陶土板幕墙隐蔽一、隐蔽依据：施工图纸、建筑装饰装修工程质量验收规范要求GB50203-2001二、隐蔽内容：1、陶土板幕墙采用18mm厚300*900mm陶土板，其生产厂家为：出厂合格证编号为：2、陶土板角码采用8mm厚镀锌钢件，采用焊接将其固定与立柱的中间，将角码与预埋件进行满焊，立柱安装用两颗不锈钢螺栓将立柱固定与角码上，将垫片、螺帽与螺栓点焊，两立柱接头处为6mm 厚插芯螺栓连接，固定件的连接、焊接点连接、立柱的间距、垂直度均符合设计规范要求。

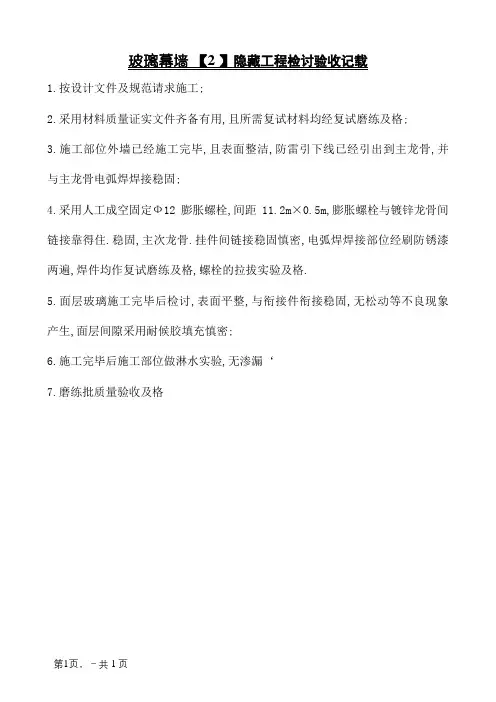

玻璃幕墙【2 】隐藏工程检讨验收记载
1.按设计文件及规范请求施工;
2.采用材料质量证实文件齐备有用,且所需复试材料均经复试磨练及格;
3.施工部位外墙已经施工完毕,且表面整洁,防雷引下线已经引出到主龙骨,并与主龙骨电弧焊焊接稳固;
4.采用人工成空固定Ф12膨胀螺栓,间距11.2m×0.5m,膨胀螺栓与镀锌龙骨间链接靠得住.稳固,主次龙骨.挂件间链接稳固慎密,电弧焊焊接部位经刷防锈漆两遍,焊件均作复试磨练及格,螺栓的拉拔实验及格.
5.面层玻璃施工完毕后检讨,表面平整,与衔接件衔接稳固,无松动等不良现象产生,面层间隙采用耐候胶填充慎密;
6.施工完毕后施工部位做淋水实验,无渗漏‘
7.磨练批质量验收及格
第1页，－共1页。
