详细解析开关电源拓扑结构优缺点

反激式正激式推挽式半桥式全桥式开关电源优缺点反激式开关电源是一种常见的开关电源拓扑结构，其工作原理是利用电感储能和电容滤波器来实现电压变换。

以下是反激式、正激式、推挽式、半桥式和全桥式开关电源的优缺点分析。

1.反激式开关电源：优点：-体积小，结构简单，成本较低。

-输出电流大，适用于一些高功率应用。

-效率较高，在负载率低时仍能提供稳定的输出电压。

缺点：-输出电压稳定性较差，容易受到输入电压波动的影响。

-输入电流波形不纯净，含有较高的谐波成分。

-输出电流变化较大时容易产生振荡和噪音。

2.正激式开关电源：优点：-输出电压稳定性较好，能够提供较为纯净的输出电流。

-输出电流较大，适用于一些高负载应用。

-效率较高，在大部分负载条件下都能保持较高的效率。

缺点：-体积较大，结构相对复杂。

-成本较高。

-在负载率低时效率较低。

3.推挽式开关电源：优点：-输出频率较高，适用于一些高频应用。

-输出电压稳定性较好。

-体积相对较小，结构简单。

缺点：-输出电流相对较小。

-效率较低，在大负载条件下会有较大的功率损耗。

-容易受到电容和电感等元器件的损耗影响，导致输出电压不稳定。

4.半桥式开关电源：优点：-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单，成本相对较低。

缺点：-输入电流波形较复杂，含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

5.全桥式开关电源：优点：-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单，成本相对较低。

缺点：-输入电流波形较复杂，含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

总结：根据以上分析，不同的开关电源拓扑在不同应用场景中具有不同的优缺点。

在选择开关电源时，应根据具体应用需求，综合考虑输出电压稳定性、输出电流、效率、结构复杂性、成本等因素，选择最适合的拓扑结构。

开关电源拓扑结构概述(降压,升压,反激、正激)开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL 四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源/blog/100019740上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

开关电源拓扑结构详解主回路——开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck 拓扑型开关电源就是属于串联式的开关电源。

上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

开关电源拓扑结构回顾Lloyd H·Dixon Jr前言本文回顾了在开关电源中常用的三种基本电路系列即降压变换电路、升压变换电路和反激（或升降压）电路的特性，这三种电路均可以工作于电感断流或续流模式下。

工作方式的选择对整体电路特性有很大的影响。

所使用的控制方式也能有助于减少与拓扑和工作模式相关的问题。

三种以恒频率工作的控制方法包括：直接占空比控制、电压前馈、和电流模式（双环）控制。

本文还论述了三个基本电路的一些扩展，以及每种拓扑、工作模式、组合控制方法的相对优点。

一、三种基本拓扑结构：三种基本的拓扑结构降压式，升压式，反激式如图1所示。

串联式变换器（CUK）是反激式拓扑的倒置（不宜翻译为逆变，因其意思为DC－AC的变换），不作论述。

这三种不同的开关电路使用了三种相同的元件：电感，晶体管（晶体管包括三极管及MOSFET）和二极管，但是使用了不同的安放方式，（输出电容是滤波元件，不是开关电路的一部分）。

理论上，还有另外三种由这三种元件组成的T型结构的电路，但这三种是前面三种电路的简单镜像和在相反方向的耦合能量。

有一条在任何运行模式和控制方式下都适用于上述三种电路拓扑的原则：在稳态运行下，在每个开关周期内，电感两端的平均电压必须为零，否则平均感应电流将会改变，违反稳态前提。

三种基本电路系列的每一个在输入和输出电压、电流、占空比之间都有一个确定的关系。

例如：降压调整器的功能是使输出电压V0小于输入电压Vin，并和它Vin 有相同的极性。

升压电路的作用是使V大于Vin，并且有相同的极性。

反激拓扑电路的作用是使V0既可大于也可小于Vin，但是两者极性相反。

二、断流工作模式：在电感电流断续方式下，或者说“断流模式”下，降压、升压和反激电路的动作方式是相似的，电感电流在每个开关周期的最后部分期间为零（因此不连续）。

在每个周期的开始部分，感应电流从零增加，从输入端得到储存能量。

在周期的第二部分，所有储存的能量通过负载泄放，从输入端汲取能量到输出端。

开关电源拓扑结构开关电源拓扑结构一、定义：开关电源拓扑结构，也称为直流-直流转换器，通常采用小尺寸和轻质的结构，可以将低压或中压的电源转换成更高的直流电压或功率。

它具有体积小、重量轻、效率高、失真小等优点，在日常生活中被广泛应用。

二、组成：开关电源拓扑结构的基本构成包括：输入电路、开关模块、驱动电路、高压变换器、低压变换器、散热器、比较器、控制单元和数显仪等。

1.输入电路：采用有趣磁型滤波电路，具有较好的抗干扰能力，能够有效抑制工频信号，为开关模块提供稳定的电源。

2.开关模块：采用开关变换方式，它是实现输入电压转换成输出电压的基本组件。

3.驱动电路：开关模块的正常工作需要依赖于良好的驱动电路，它的信号周期必须严格控制，以实现电压和功率的平稳转换。

4.高压变换器：变换器的核心部分，也是实现电压转换的重要组件，通常采用电感和电容的加减容组合，以实现输入和输出电压的高效转换。

5.低压变换器：主要配合高压变换器，通过其核心部分电容，对输出电压进行必要的补偿，实现输出电压的平稳变换，保证输出电压的平稳性。

6.散热器：散热器的作用是控制过程中的温度，以防止开关模块过热，发生负载非线性等不良现象。

7.比较器：根据负责负荷管理的外部参数，通过比较器对外围负载信号进行实时修正，以实现轻负荷和小信号振荡的功率幅度调节。

8.控制单元：负责实时调整驱动电路和散热器的信号，以保证正常的电源、散热和负载控制。

9.数字显示仪：它通常是比较器的表示，而数字显示仪则是总结比较器的信息的必要工具，以便调节者实时了解相关信息。

三、优势和应用1.优势：开关电源拓扑结构体积小、重量轻、抗干扰性好、效率高，具有波形失真小、可靠性好、节能效率高、温度补偿能力强等优点。

2.应用：开关电源拓扑结构宽泛地用于医疗设备，汽车、航空航天、工厂自动化设备等场景，得到了越来越多的认可与应用，预计将会在未来领域发挥重要作用。

看电压或电流波形的好坏，工程师通常会用其幅值、平均值、有效值、一次谐波等参量互相进行比较，其中幅值和平均值最为直观，因此，电压或电流的幅值与其平均值之比被称为脉动系数S，也有人用电压或电流的有效值与其平均值之比，则称为波形系数K。

小编在本文中就将盘点开关电源拓扑结构的优缺点，让它们尽在你的掌握之中。

首先先列出电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki的表示：Sv=Up/Ua——电压脉动系数 (1)Si=Im/Ia——电流脉动系数 (2)Kv=Ud/Ua——电压波形系数 (3)Ki=Id/Ia——电流波形系数 (4)上面4式中，Sv、Si、Kv、Ki分别表示：电压和电流的脉动系数S，和电压和电流的波形系数K，在一般可以分清楚的情况下一般都只写字母大写S或K。

脉动系数S和波形系数K都是表征电压或者电流好坏的指标，S和K的值，显然是越小越好。

S和K的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。

反激式开关电源的优点和缺点：(1)反激式开关电源的电压和电流的输出特性要比正激式开关电源的差反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2，电流脉动系数等于4。

反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。

(2)反激式开关电源的瞬态控制特性相对来说比较差由于反激式开关电源仅在开关关断期间才向负载提供能量输出，当负载电流出现变化时，开关电源不能立即对输出电压或电流产生反应，而需要等到下一个周期，通过输出电压取样和调宽控制电路的作用，开关电源才开始对已经过去了的事情进行反应，即改变占空比，因此，反激式开关电源的瞬态控制特性相对来说比较差。

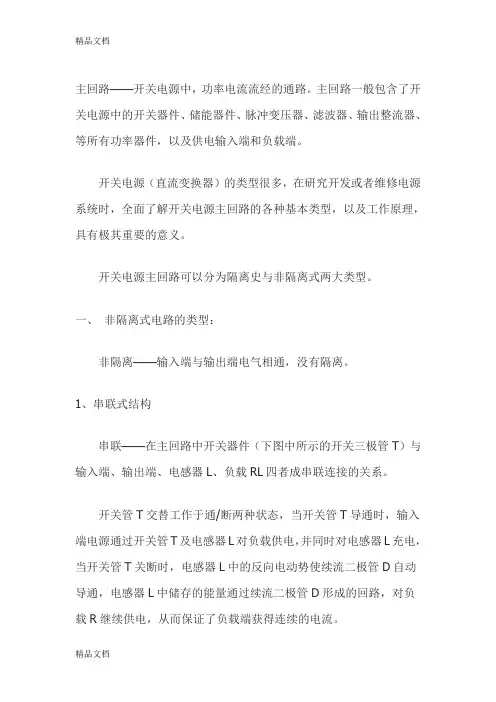

主回路——开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离史与非隔离式两大类型。

一、非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1、串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

2、并联式结构并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D 导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。

由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。

并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。

3、极性反转型变换器结构极性反转——输出电压与输入电压的极性相反。

电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。

开关管T交替工作于通/断两种状态，工作过程与并联式结构相似，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载RL 靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，电感器L中的自感电动势通过续流二极管D对负载RL供电，并同时对电容器C充电；由于续流二极管D的反向极性，使输出端获得相反极性的电压输出。

开关电源拓扑结构概述主回路——开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离史与非隔离式两大类型。

一、非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1、串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D 自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

2、并联式结构并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D 导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。

由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。

并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。

3、极性反转型变换器结构极性反转——输出电压与输入电压的极性相反。

电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。

开关管T交替工作于通/断两种状态，工作过程与并联式结构相似，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载RL 靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，电感器L中的自感电动势通过续流二极管D对负载RL供电，并同时对电容器C充电；由于续流二极管D的反向极性，使输出端获得相反极性的电压输出。
