开关电源与线性电源的优缺点和区别

开关电源适配器和线性电源适配器谁质量好开关电源适配器和线性电源适配器谁质量好开关电源适配器与线性电源适配器都是电子电器中广泛使用的直流稳压电源，对这两种电源适配器进行详细比较，有利于认识这两种电源电路，有利于电路工作原理的分析和电路故障的检修。

1.工频变压器与脉冲变压器比较开关电源适配器中使用脉冲变压器，线性电源适配器使用工频变压器，对这两种变压器说明下列几点：1）线性电源适配器通过工频变压器降低220V的交流市电。

为了区别于开关电源适配器中的脉冲变压器，将线性电源适配器中的变压器称为工频电源变压器；开关电源适配器中的脉冲变压器称为开关变压器。

2）开关电源适配器是把220伏交流电源用整流器变约300伏的为直流，再利用电子开关电路配合开关电源变压器、整流电路输出适合应用的直流电。

电路种类较多，只有在脉冲变压器耦合的开关电源适配器的电路中才使用脉冲变压器，其他类型的开关电源不使用脉冲变压器，也不使用工频电源变压器。

3）工频电源变压器工作频率低，采用矽钢片作为铁芯；脉冲变压器工作频率高，采用磁芯。

4）脉冲变压器与工频电源变压器相比，体积大幅缩小，重量也只有工频变压器的五分之一。

2.调整管与开关管比较线性电源适配器中的主要三极管是调整管，开关电源适配器中的主要三极管是开关MOS管，对这两种三极管的比较如下：1）开关管工作频率高。

开关电源适配器中使用开关管，线性电源适配器中使用调整管，两者工作方式不同，三极管的工作频率低，开关管的工作频率高得多。

2）开关管工作在开关状态下。

即要么工作在截止状态，要么工作在饱和状态，例如彩色电视机中的开关管工作频率达到15625Hz。

工作在这种方式下的开关管功耗很小，效率高，可以达到百分之八十到百分之九十。

3）开关管功耗小。

工作在开关状态下的三极管由于功率消耗小，不需要给开关管安装很大的散热片，机内温度低，有利于开关电源适配器电路长时间工作，电源的寿命比较长。

4）调整管效率低。

开关电源和线性电源的优点和缺点对比开关电源是相对线性电源而言的，线性电源是利用功率半导体器件的线性工作区，通过调节线性阻抗来达到调节输出的目的；而开关电源是利用功率半导体器件的饱和区通过调整他的开通时间或频率来达到调节输出的目的。

其优点是：1、效率较高，体积小。

由于开关电源的电压控制是利用功率半导体器件的饱和区通过调整他的开通时间或频率达到的，所以就不存在铁损和铜损，元器件的损耗可以忽略不计，比较变压器而言效率较高；由于它只有元器件和电路板，因而体积就会很小，重量也较轻。

2、电压输入范围宽。

一般可达到160V-270之间。

但它的缺点更是它致命的：1、开关电源看着小巧，功率和磁心变压器以及控制方式有关，电磁干扰大，纹波系数大。

尤其有音频、视频的范畴内，对电磁干扰非常敏感，在音频表现为音色不纯厚，可能会有丝丝声；在视频表现为，图像可能会有细小的纹波，不细腻。

2、设计复杂，维护维修不方便。

往往越是复杂的设备出现的问题的可能性就越大，而且开关电源一旦出现问题，一般非专业人士是维修不了的，找别人维修，费用又太高，还不如废弃掉。

3、体积小是开关电源的优点，但设计不好就成为它的缺点了。

为了追求更小，一大把元器件挤在一个小壳子里,散热不好,我们以前用的当中也出现过外壳变形的现象。

4、开关电源的元器件在选择上也不是很规范,这是国产开关电源的通病。

国家有关质检部门检验市场上的开关电源发现，有过半数的不合格，这其中还包括进口开关电源。

5、最大的一点就是抗雷击能力非常低。

在监控系统中，遭遇雷击的可能也非常大，主要表现为从电源串入，直接雷击的可能性非常小。

一旦220V的电压突然变高，开关电源在瞬间就被烧毁。

前段时间的一个监控系统中，在一个雷过后，监控总闸跳了，再合上闸后，大部分摄像机还正常工作，一部分监视器显示无视频信号。

经检查发现，无视频信号的全部都是开关电源（施工时有的地方安装不方便，就用了开关电源），最后又在摄像机杆上安装上了电源箱，换上了变压器电源。

一、水声设备电源电源分为交流电源和直流电源，就水声设备而言，主要应用为直流稳压电源。

直流电源可分为线性稳压电源和开关稳压电源。

线性稳压电源就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。

与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。

它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹，功率管工作在饱或及截止区即开关状态。

线性电源和开关电源的区别：1、工作方式不同（1）线性电源的调整管工作在放大状态，因而发热量大，效率低（不高于50%），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。

（2）开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。

但开关电源输出的直流上面会叠加较大的纹波，另外开关管工作时会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。

2、内部结构不同（1）开关电源利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，缺点是纹波和开关噪声较大，适用于对纹波和噪声要求不高的场合。

（2）线性电源没有开关动作，属于连续模拟控制，内部结构相对简单，芯片面积也较小，成本较低，优点是成本低，纹波噪声小，最大的缺点是效率低。

它们各有有缺点在应用上互补共存。

3、适用要求不一样效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方多选用线性电源。

稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

二、直流电源主要参数1、源电压效应输入电压的变化引起输出量变化的效应，改变量是源电压，被测量是输出电压的稳态值。

%100max ⨯∆=oNU U U S其中 S U — 源电压效应系数（电压调整率），这个值越小越好，是衡量稳压电源性能的一个重要指标。

开关电源与线性电源的比较
开关电源的优缺点
∙电源（Power Supply）原始定义：把其他形式的能源转换成电能的装置叫做电源。

按此定义，日常生活中常见的电源有如下一些：
图1 相对轻巧的开关电源
∙优点：
∙1、转换效率高，理想情况下没有功率损耗；
∙2、体积小，频率的提高带来小型化的体积；
∙3、可降压或升压输出；
∙4、输入输出容易隔离；
∙5、容易实现多路输出；
∙6、可输出负电压；
∙7、输入电压范围能做得很宽。

∙缺点：
∙相对线性电源而言，唯一的确定就是有相对大的输出纹波噪声，电磁辐射比线性电源的大。

线性电源的优缺点
∙图3 比较笨重的线性电源
∙几乎跟开关电源的优缺点完全反过来，线性电源的优缺点如下：
∙优点：
∙电路没有开关器件，因此没有开关噪声，输出非常干净。

∙缺点：
∙1、只能降压；
∙2、只能做同种电压极性的转换；
∙3、输入、输出不能实现隔离；
∙4、难于实现多路输出；
∙5、效率低、晶体管损耗大；
∙6、输入电压范围窄；
∙7、发热厉害；
∙8、体积大。

∙事实上，开关电源的问世，最早就是大名鼎鼎的NASA（美国国家航空航天局）为降低卫星的重量，而推动研发的。

现在，绝大多数的电源供电都采用了开关电源，如笔记本电脑的电源适配器、LED灯的驱动电源、充电器、太阳能逆变器、模块电源、通信电源等等，本质上都是开关电源，线性电源只在小部分模拟电路，小电流供电场合应用。

开关电源与线性电源的优缺点和区别电源是电路设计中的重要部分，电源的稳定性在很大程度上打算了电路的稳定性。

线性电源和开关电源是比较常见的两种电源，在原理上有很大的不同，原理上的不同打算了两者应用上的不同。

一、开关电源与线性电源原理上的区分线性电源的基本原理是市电经过一个工频变压器降压成低压沟通电之后，通过整流和滤波形成直流电，最终通过稳压电路输出稳定的低压直流电。

电路中调整元件工作在线性状态。

线性电源原理图开关电源的基本原理是输入端直接将沟通电整流变成直流电，再在高频震荡电路的作用下，用开关管掌握电流的通断，形成高频脉冲电流。

在电感(高频变压器)的关心下，输出稳定的低压直流电。

开关电源原理图二、开关电源与线性电源的优缺点1.开关电源的优缺点主要优点：体积小、重量轻(体积和重量只有线性电源的20～30%)、效率高(一般为60～70%，而线性电源只有30～40%)、自身抗干扰性强、输出电压范围宽、模块化。

主要缺点：由于逆变电路中会产生高频电压，对四周设备有肯定的干扰。

需要良好的屏蔽及接地。

沟通电经过整流，可以得到直流电。

但是，由于沟通电压及负载电流的变化，整流后得到的直流电压通常会造成20%到40%的电压变化。

为了得到稳定的直流电压，必需采纳稳压电路来实现稳压。

2.线性电源的优缺点优点：线性电源的优点是结构相对简洁、输出纹波小、高频干扰小。

结构简洁给我们带来的最大好处是修理便利，修理一台线性电源的难度往往远远低于开关电源，线性电源的修理胜利率也大大高于开关电源。

纹波是叠加在直流稳定量上的沟通重量。

输出纹波越小也就是说输出直流电纯洁度越高，这也正是直流电源品质的重要标志。

过高纹波的直流电将影响收发信机的正常工作。

目前高档线性电源纹波可以达到0.5mV的水平，一般产品可以做到5mV水平。

线性电源没有工作在高频状态下的器件所以假如输入滤波做得好的话几乎没有高频干扰/高频噪声。

缺点：需要浩大而笨重的变压器，所需的滤波电容的体积和重量也相当大，而且电压反馈电路是工作在线性状态，调整管上有肯定的电压降，在输出较大工作电流时，致使调整管的功耗太大，转换效率低，还要安装很大的散热片。

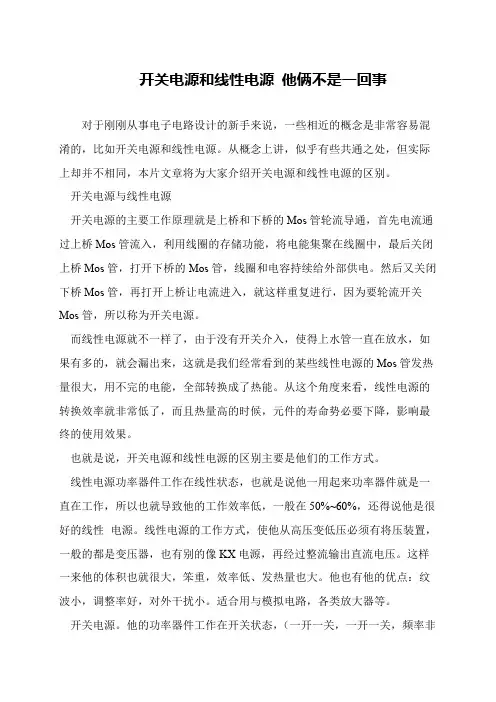

开关电源和线性电源他俩不是一回事
对于刚刚从事电子电路设计的新手来说，一些相近的概念是非常容易混淆的，比如开关电源和线性电源。

从概念上讲，似乎有些共通之处，但实际上却并不相同，本片文章将为大家介绍开关电源和线性电源的区别。

 开关电源与线性电源
 开关电源的主要工作原理就是上桥和下桥的Mos管轮流导通，首先电流通过上桥Mos管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥Mos管，打开下桥的Mos管，线圈和电容持续给外部供电。

然后又关闭下桥Mos管，再打开上桥让电流进入，就这样重复进行，因为要轮流开关Mos管，所以称为开关电源。

 而线性电源就不一样了，由于没有开关介入，使得上水管一直在放水，如果有多的，就会漏出来，这就是我们经常看到的某些线性电源的Mos管发热量很大，用不完的电能，全部转换成了热能。

从这个角度来看，线性电源的转换效率就非常低了，而且热量高的时候，元件的寿命势必要下降，影响最终的使用效果。

 也就是说，开关电源和线性电源的区别主要是他们的工作方式。

 线性电源功率器件工作在线性状态，也就是说他一用起来功率器件就是一直在工作，所以也就导致他的工作效率低，一般在50%~60%，还得说他是很好的线性电源。

线性电源的工作方式，使他从高压变低压必须有将压装置，一般的都是变压器，也有别的像KX电源，再经过整流输出直流电压。

这样一来他的体积也就很大，笨重，效率低、发热量也大。

他也有他的优点：纹波小，调整率好，对外干扰小。

适合用与模拟电路，各类放大器等。

 开关电源。

他的功率器件工作在开关状态，（一开一关，一开一关，频率非。

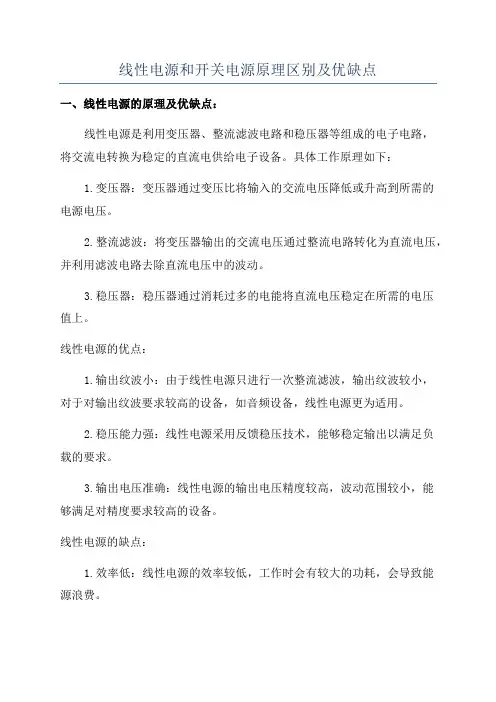

线性电源和开关电源原理区别及优缺点一、线性电源的原理及优缺点：线性电源是利用变压器、整流滤波电路和稳压器等组成的电子电路，将交流电转换为稳定的直流电供给电子设备。

具体工作原理如下：1.变压器：变压器通过变压比将输入的交流电压降低或升高到所需的电源电压。

2.整流滤波：将变压器输出的交流电压通过整流电路转化为直流电压，并利用滤波电路去除直流电压中的波动。

3.稳压器：稳压器通过消耗过多的电能将直流电压稳定在所需的电压值上。

线性电源的优点：1.输出纹波小：由于线性电源只进行一次整流滤波，输出纹波较小，对于对输出纹波要求较高的设备，如音频设备，线性电源更为适用。

2.稳压能力强：线性电源采用反馈稳压技术，能够稳定输出以满足负载的要求。

3.输出电压准确：线性电源的输出电压精度较高，波动范围较小，能够满足对精度要求较高的设备。

线性电源的缺点：1.效率低：线性电源的效率较低，工作时会有较大的功耗，会导致能源浪费。

2.体积大、重量重：线性电源中的变压器和稳压器等部件决定了整个电源的体积较大、重量较重，限制了其在大型设备或移动设备中的应用。

3.散热困难：由于线性电源的效率不高，其内部会产生大量的热量，需要散热器来散热，但是由于体积限制，散热困难。

二、开关电源的原理及优缺点：开关电源是通过快速开关管将输入交流电转换为高频脉冲信号，再经过变压器变换、滤波和稳压途径得到所需稳定直流电压的电子电源。

具体工作原理如下：1.输入整流：将输入的交流电通过整流电路转换为直流电。

2.DC/DC变换：通过开关元件（如MOSFET或IGBT）将直流电转换为高频脉冲信号。

3.变压器：将高频脉冲信号通过变压器变换为合适的输出电压。

4.输出整流滤波：将变压器输出的信号通过整流滤波电路转换为稳定的直流电压。

5.稳压器：稳压器通过反馈控制将输出电压稳定在所需的电压值上。

开关电源的优点：1.高效率：开关电源采用高频开关技术，能够提高电源的工作效率，减少电源的功耗。

线性电源与开关电源的区别，您知道吗？
大家好，今天这一期就简单说说开关电源与线性电源的区别！众所周知，电源作为功放非常重要的组成部分，电源的好坏对音质也有一定的影响！
线性电源，它是通过这个变压器和一个电路板，把高压通过变压器转换为低压之后呢，再进行整流滤波，所得到的的一比较稳定的电压！优点是性能稳定，没有高频纹波等干扰。

而缺点是发热、能源利用率低！
而开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

优点是体积小、重量轻：由于没有工频变压器，所以体积和重量只有线性电源的20～30%，并且功耗小、效率高！
对于功放来说，开关电源与线性电源影响音质的问题！一般来说，线性电源稳定，那么它的底噪相对就小些！而开关电源由于电压适用性广，很多电源可以支持到10V到240V，有的可能低一点80V到260V，正因为这个有点，因此在设计上就需要相对高的要求，相比线性的简单明了，开关电源的设计好坏能直接影响到功放音质问题！
因此，很多烧友说线性比开关好，这并不一定！好的开关电源也可以达到线性的效果！更何况，底噪只要能在一个合理的范围，也是广大烧友所能接受的！。

开关电源和线性电源的利益缺陷比照及差异开关电源和线性电源的利益缺陷比照及差异,都是直流电源按央求纷歧样运用纷歧样,线性直流电源最好他输出的是线性直流电,能够用在央求高的场合,开关直流电源次之,他是由很高的开关速度的变压器和开关管,特征是分量小,容量大,输出质量高,相控电原用在央求不高,电流特大的场合线性电源，开关电源差异线性电源的调整管工作在拓宽情况，因而发热量大，功率低(35%摆布)，需求加体积无量的散热片，并且还需求相同也是大体积的工频变压器，当要制造多组电压输出时变压器会更无量。

开关电源的调整管工作在丰满和到情况，因而发热量小，功率高(75%以上)并且省掉了大体积的变压器。

但开关电源输出的直流上面会叠加较大的纹波(50mVat5Voutputtypical)，在输出端并接稳压二极管能够改进，别的由于开关管工作是会发作很大的尖峰脉冲烦扰，也需求在电路中串连磁珠加以改进。

相对而言线性电源就没有以上缺陷，它的纹波能够做的很小(5mV以下)。

关于电源功率和设备体积有央求的本地用开关电源为佳，关于电磁烦扰和电源纯真性有央求的本地(例如电容漏电查看)多选用线性电源。

别的当电路中需求作阻隔的时分如今大都用DC-DC来做对阻隔有些供电(DC-DC从其工作原理上来说便是开关电源)。

还有，开关电源顶用到的高频变压器或许绕制起来比照费事开关电源和线性电源在内部构造上是彻底纷歧样的，开关电源望文生义有开关动作，它运用变占空比或变频的办法完毕纷歧样的电压，完毕较为杂乱，最大的利益是高功率，通常在90%以上，缺陷是文波和开关噪声较大，适用于对文波和噪声央求不高的场合;而线性电源没有开关动作，归于接连仿照操控，内部构造相对简略，芯片面积也较小，本钱较低，利益是本钱低，文波噪声小，最大的缺陷是功率低。

它们各有有缺陷在运用上互补共存!一、线性电源的原理：线性电源首要包含工频变压器、输出整流滤波器、操控电路、维护电路等。

线性电源是先将沟通电经过变压器变压，再经过整流电路整流滤波得到未安稳的直流电压，要抵达高精度的直流电压，有必要经过电压反响调整输出电压，这种电源技能很老到，能够抵达很高的安稳度，波纹也很小，并且没有开关电源具有的烦扰与噪音。

线性电源和开关电源的优缺点都是直流电按要求不同使用不同,线性电源最好他输出的是线性直流电,可以用在要求高的场合,开关电源次之,他是由很高的开关速度的变压器和开关管,特点是重量小,容量大,输出质量高,相控电原用在要求不高,电流特大的场合线性电源，开关电源区别线性电源的调整管工作在放大状态，因而发热量大，效率低(35%左右)，需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。

开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高(75%以上)而且省掉了大体积的变压器。

但开关电源输出的直流上面会叠加较大的纹波(50mV at 5V output typical)，在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。

相对而言线性电源就没有以上缺陷，它的纹波可以做的很小(5mV以下)。

对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方(例如电容漏电检测)多选用线性电源。

另外当电路中需要作隔离的时候现在多数用DC-DC来做对隔离部分供电(DC-DC从其工作原理上来说就是开关电源)。

还有，开关电源中用到的高频变压器可能绕制起来比较麻烦。

开关电源和线性电源在内部结构上是完全不一样的，开关电源顾名思义有开关动作，它利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，一般在90%以上，缺点是文波和开关噪声较大，适用于对文波和噪声要求不高的场合;而线性电源没有开关动作，属于连续模拟控制，内部结构相对简单，芯片面积也较小，成本较低，优点是成本低，文波噪声小，最大的缺点是效率低。

它们各有有缺点在应用上互补共存!一、线性电源的原理：线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。

线性电源是先将交流电经过变压器变压，再经过整流电路整流滤波得到未稳定的直流电压，要达到高精度的直流电压，必须经过电压反馈调整输出电压，这种电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的干扰与噪音。

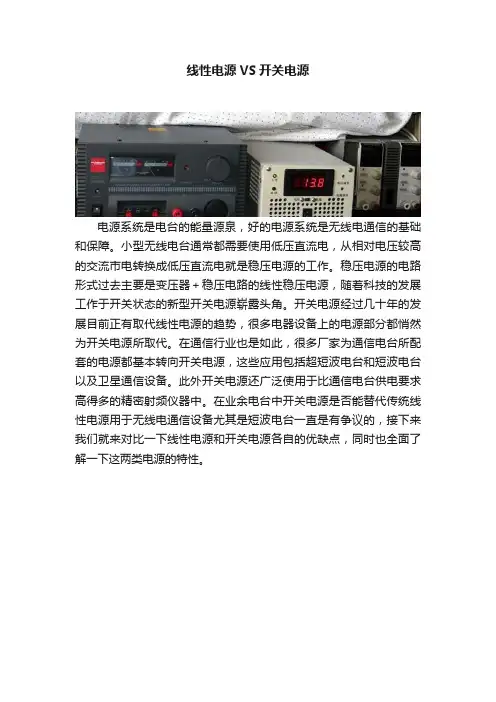

线性电源VS开关电源电源系统是电台的能量源泉，好的电源系统是无线电通信的基础和保障。

小型无线电台通常都需要使用低压直流电，从相对电压较高的交流市电转换成低压直流电就是稳压电源的工作。

稳压电源的电路形式过去主要是变压器＋稳压电路的线性稳压电源，随着科技的发展工作于开关状态的新型开关电源崭露头角。

开关电源经过几十年的发展目前正有取代线性电源的趋势，很多电器设备上的电源部分都悄然为开关电源所取代。

在通信行业也是如此，很多厂家为通信电台所配套的电源都基本转向开关电源，这些应用包括超短波电台和短波电台以及卫星通信设备。

此外开关电源还广泛使用于比通信电台供电要求高得多的精密射频仪器中。

在业余电台中开关电源是否能替代传统线性电源用于无线电通信设备尤其是短波电台一直是有争议的，接下来我们就来对比一下线性电源和开关电源各自的优缺点，同时也全面了解一下这两类电源的特性。

线性电源线性稳压电源（低压）的基本原理是市电经过一个工频变压器降压成低压交流电然后通过整流和滤波形成直流电，最后通过稳压电路输出稳定的低压直流电。

电路中调整元件工作在线性状态。

线性电源的优点是结构相对简单、输出纹波小、高频干扰小。

结构简单给我们带来的最大好处是维修方便，维修一台线性电源的难度往往远远低于开关电源，线性电源的维修成功率也大大高于开关电源。

纹波是叠加在直流稳定量上的交流分量。

输出纹波越小也就是说输出直流电纯净度越高，这也正是直流电源品质的重要标志。

过高纹波的直流电将影响收发信机的正常工作。

目前高档线性电源纹波可以达到0.5mV的水平，一般产品可以做到5mV水平。

线性电源没有工作在高频状态下的器件所以如果输入滤波做得好的话几乎没有高频干扰/高频噪声。

线性电源的缺点是体积大重量重、转换效率低、输入电压窄、需要较大的滤波电容。

由于降压需要使用到变压器，变压器占整个电源重量的相当比重。

虽然更先进的变压器可以提高一定的效率和减轻重量但这都不足以与同功率容量的开关电源相比。

电源适配器的详细分类及优缺点一、电源适配器的种类电源适配器主要分这两种，开关电源和线性电源。

1.开关电源是利用现代电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，电源适配器的开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成优点：工作效率高，体积小，可以在宽电压范围内工作。

缺点：对电源电路干扰较大，发生故障时检修难度较大。

2.线性电源是将交流电经过变压器变压，整流电路整流滤波得到未稳定的直流电压，电源适配器要达到高精度的直流电压，必须经过电压反馈电路调整输出电压。

优点：这种电源技术成熟，电路简单，且没有开关电源具有的干扰与噪音。

缺点：电压反馈电路是工作在线性状态，调整管的功耗大，转换效率低，因使用电感式变压器故设备重量大。

二、够肯定电源适配器就是变压器兼整流器。

那么适配器是变压器，我们都应当知道，交流220v通过变压器变压，通过整流器变直流，这里是有消耗的，而这些消耗就会转变为热量，所以电源适配器会发热也是正常的。

变压器是硅钢片做成地，变压器通电后，产生磁通，磁通会招致硅钢片间产生力地作用，从而产生嗡嗡声音，这是正常的。

但是过火大地声音就不正常了，缘由很多：1、交流电电压不稳定。

2、芯片破损。

3、匝间短路。

4、元件损坏。

三、电源适配器的应用在消费类电子产品中应用非常广泛，提供的输出功率大多数都在100瓦以内，市场需求迅速增长。

如电动自行车电池充电器、小尺寸液晶电视、笔记本电脑、打印机、DVD播放器和机顶盒等都有应用。

早期的电源适配器大都选用线性变压器，随着消费类电子产品对电源适配器有高效率、宽输入电压范围的要求，以及铜、铁和人力成本的增加，这类电源适配器里面原来的线性变压器大都逐渐被开关电源取代。

四、电源适配器的特性电源转换器(既AC转DC)，由交流电转换为直流电，再经过电脑，它是不能保护电脑的，但电脑里面有储存电源的储存器(也叫充电器)，所以在停电的时候可以保护电脑。

线性电源和开关电源的区别
稳压电源, 可靠性, 直流电, 稳定性
稳压电源的分类：线性稳压电源和开关稳压电源
线性稳压电源：
线性稳压电源的工作过程可简述为：将220V/50HZ的工频电网电压经过线性变压器降压以后，再经过性稳压，最后输出一个纹波电压和稳定性均符合要求的直流电压。

线性稳压电源的优点：
1、电源稳定度较高；
2、输出纹波电压较小；
3、瞬间响应速度较快；
4、线路结构简单，便于理解和维修；
5、无高频开关噪声；
6、工作可靠性高。

线性稳压电源的缺点：
1、内部功耗大、转换效率低，其转换效率只有45%左右；
2、体积大、重量重，不便于微小型化；
3、滤波效率低、必须具有较大的输入和输出滤波电容；
4、输入电压动态范围小，线性调整率低；
5、输出电压不能高于输入电压。

开关稳压电源：
开关稳压电源由全波整流器、功率开关管V、脉宽调制(PWM)控制与驱动器、续流二极管VD、储能电感和取样反馈电路等组成，实际上开关稳压电源的核心部分是一个直流变压器。

开关稳压电源的优点：
1、内部功率损耗小，转换效率高；
2、体积小，重量轻；
3、稳压范围宽，线性调整率高；
4、滤波效率大为提高，滤波电容的容量和体积大为减小；
5、电路形式灵活多样，选择余地大。

开关稳压电源的缺点：
1、开关稳压电源存在着较为严重的开关噪声和干扰；
2、电路结构复杂，不便于维修；
3、成本高，可靠性低。

线性稳压电源和开关电源有什么区别_线性稳压电源和开关稳压电源对比分析稳压电源（stabilized voltage supply）是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。

当电网电压或负载出现瞬间波动时，稳压电源会以10-30ms的响应速度对电压幅值进行补偿，使其稳定在±2%以内。

知道了什么是稳压电源，接下来跟随小编一起来了解一下什么是线性稳压电源和开关电源，那么这两个之间有什么区别呢？线性稳压电源和开关稳压电源对比分析根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。

线性稳压电源，是指调整管工作在线性状态下的稳压电源。

而在开关电源中则不一样，开关管（在开关电源中，我们一般把调整管叫做开关管）是工作在开、关两种状态下的：开——电阻很小；关——电阻很大。

开关电源是一种比较新型的电源。

它具有效率高，重量轻，可升、降压，输出功率大等优点。

但是由于电路工作在开关状态，所以噪声比较大。

通过下图，我们来简单的说说降压型开关电源的工作原理。

如图所示，电路由开关K（实际电路中为三极管或者场效应管），续流二极管D，储能电感L，滤波电容C等构成。

当开关闭合时，电源通过开关K、电感L给负载供电，并将部分电能储存在电感L以及电容C中。

由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。

一定时间后，开关断开，由于电感L的自感作用（可以比较形象的认为电感中的电流有惯性作用），将保持电路中的电流不变，即从左往右继续流。

这电流流过负载，从地线返回，流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。

通过控制开关闭合跟断开的时间（即PWM——脉冲宽度调制），就可以控制输出电压。

如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。

在开关闭合期间，电感存储能量；在开关断开期间，电感释放能量，所以电感L叫做储能。

开关电源和线性电源的优点和缺点对比开关电源是相对线性电源而言的，线性电源是利用功率半导体器件的线性工作区，通过调节线性阻抗来达到调节输出的目的；而开关电源是利用功率半导体器件的饱和区通过调整他的开通时间或频率来达到调节输出的目的。

其优点是：1、效率较高，体积小。

由于开关电源的电压控制是利用功率半导体器件的饱和区通过调整他的开通时间或频率达到的，所以就不存在铁损和铜损，元器件的损耗可以忽略不计，比较变压器而言效率较高；由于它只有元器件和电路板，因而体积就会很小，重量也较轻。

2、电压输入范围宽。

一般可达到160V-270之间。

但它的缺点更是它致命的：1、开关电源看着小巧，功率和磁心变压器以及控制方式有关，电磁干扰大，纹波系数大。

尤其有音频、视频的范畴内，对电磁干扰非常敏感，在音频表现为音色不纯厚，可能会有丝丝声；在视频表现为，图像可能会有细小的纹波，不细腻。

2、设计复杂，维护维修不方便。

往往越是复杂的设备出现的问题的可能性就越大，而且开关电源一旦出现问题，一般非专业人士是维修不了的，找别人维修，费用又太高，还不如废弃掉。

3、体积小是开关电源的优点，但设计不好就成为它的缺点了。

为了追求更小，一大把元器件挤在一个小壳子里,散热不好,我们以前用的当中也出现过外壳变形的现象。

4、开关电源的元器件在选择上也不是很规范,这是国产开关电源的通病。

国家有关质检部门检验市场上的开关电源发现，有过半数的不合格，这其中还包括进口开关电源。

5、最大的一点就是抗雷击能力非常低。

在监控系统中，遭遇雷击的可能也非常大，主要表现为从电源串入，直接雷击的可能性非常小。

一旦220V的电压突然变高，开关电源在瞬间就被烧毁。

前段时间的一个监控系统中，在一个雷过后，监控总闸跳了，再合上闸后，大部分摄像机还正常工作，一部分监视器显示无视频信号。

经检查发现，无视频信号的全部都是开关电源（施工时有的地方安装不方便，就用了开关电源），最后又在摄像机杆上安装上了电源箱，换上了变压器电源。

开关电源和线性电源的优点和缺点对⽐开关电源和线性电源的优点和缺点对⽐ 开关电源是相对线性电源⽽⾔的，线性电源是利⽤功率半导体器件的线性⼯作区，通过调节线性阻抗来达到调节输出的⽬的；⽽开关电源是利⽤功率半导体器件的饱和区通过调整他的开通时间或频率来达到调节输出的⽬的。

开关电源的优点： 1、效率较⾼，体积⼩。

由于开关电源的电压控制是利⽤功率半导体器件的饱和区通过调整他的开通时间或频率达到的，所以就不存在铁损和铜损，元器件的损耗可以忽略不计，⽐较变压器⽽⾔效率较⾼；由于它只有元器件和电路板，因⽽体积就会很⼩，重量也较轻。

2、电压输⼊范围宽。

⼀般可达到160V-270之间。

开关电源的缺点： 1、开关电源看着⼩巧，功率和磁⼼变压器以及控制⽅式有关，电磁⼲扰⼤，纹波系数⼤。

尤其有⾳频、视频的范畴内，对电磁⼲扰⾮常敏感，在⾳频表现为⾳⾊不纯厚，可能会有丝丝声；在视频表现为，图像可能会有细⼩的纹波，不细腻。

2、设计复杂，维护维修不⽅便。

往往越是复杂的设备出现的问题的可能性就越⼤，⽽且开关电源⼀旦出现问题，⼀般⾮专业⼈⼠是维修不了的，找别⼈维修，费⽤⼜太⾼，还不如废弃掉。

3、体积⼩是开关电源的优点，但设计不好就成为它的缺点了。

为了追求更⼩，⼀⼤把元器件挤在⼀个⼩壳⼦⾥,散热不好,我们以前⽤的当中也出现过外壳变形的现象。

4、开关电源的元器件在选择上也不是很规范,这是国产开关电源的通病。

国家有关质检部门检验市场上的开关电源发现，有过半数的不合格，这其中还包括进⼝开关电源。

5、最⼤的⼀点就是抗雷击能⼒⾮常低。

在监控系统中，遭遇雷击的可能也⾮常⼤，主要表 现为从电源串⼊，直接雷击的可能性⾮常⼩。

⼀旦220V的电压突然变⾼，开关电源在瞬间就被烧毁。

前段时间的⼀个监控系统中，在⼀个雷过后，监控总闸跳了，再合上闸后，⼤部分摄像机还正常⼯作，⼀部分监视器显⽰⽆视频信号。

经检查发现，⽆视频信号的全部都是开关电源（施⼯时有的地⽅安装不⽅便，就⽤了开关电源），最后⼜在摄像机杆上安装上了电源箱，换上了变压器电源。

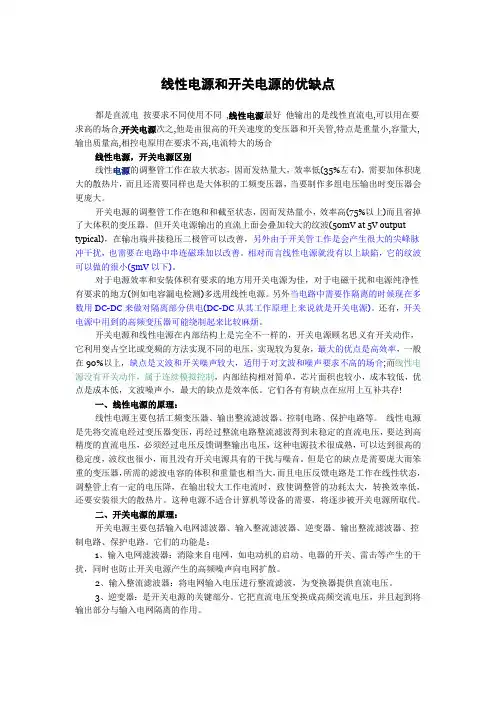

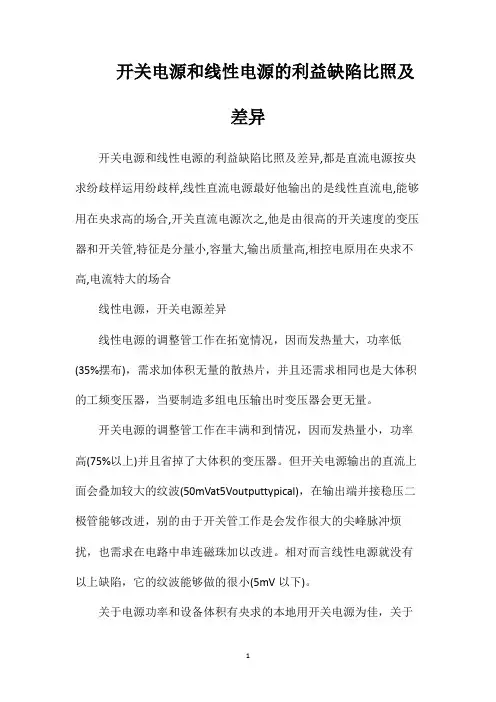

开关电源和线性电源的区别，各用在什么场合？线性电源的调整管工作在放大状态，因而发热量大，效率低（35%左右），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。

开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。

但开关电源输出的直流上面会叠加较大的纹波（50mV at 5V output typical），在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。

相对而言线性电源就没有以上缺陷，它的纹波可以做的很小（5mV以下）。

对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方（例如电容漏电检测）多选用线性电源。

另外当电路中需要作隔离的时候现在多数用DC－DC来做对隔离部分供电（DC-DC从其工作原理上来说就是开关电源）。

还有，开关电源中用到的高频变压器可能绕制起来比较麻烦。

开关电源介绍开关电源设计1 电子产品，特别是军用稳压电源的设计是一个系统工程，不但要考虑电源本身参数设计，还要考虑电气设计、电磁兼容设计、热设计、安全性设计、三防设计等方面。

因为任何方面那怕是最微小的疏忽，都可能导致整个电源的崩溃，所以我们应充分认识到电源产品可靠性设计的重要性。

2 开关电源电气可靠性设计2.1 供电方式的选择集中式供电系统各输出之间的偏差以及由于传输距离的不同而造成的压差降低了供电质量，而且应用单台电源供电，当电源发生故障时可能导致系统瘫痪。

分布式供电系统因供电单元靠近负载，改善了动态响应特性，供电质量好，传输损耗小，效率高，节约能源，可靠性高，容易组成N＋1冗余供电系统，扩展功率也相对比较容易。

所以采用分布式供电系统可以满足高可靠性设备的要求。

2.2 电路拓扑的选择开关电源一般采用单端正激式、单端反激式、双管正激式、双单端正激式、双正激式、推挽式、半桥、全桥等八种拓扑。
