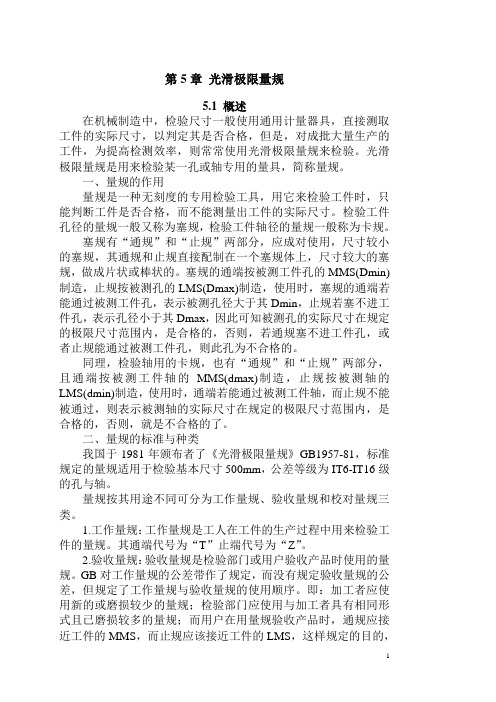

第5章光滑极限量规5.1 概述在机械制造中，检验尺寸一般使用通用计量器具，直接测取工件的实际尺寸，以判定其是否合格，但是，对成批大量生产的工件，为提高检测效率，则常常使用光滑极限量规来检验。

光滑极限量规是用来检验某一孔或轴专用的量具，简称量规。

一、量规的作用量规是一种无刻度的专用检验工具，用它来检验工件时，只能判断工件是否合格，而不能测量出工件的实际尺寸。

检验工件孔径的量规一般又称为塞规，检验工件轴径的量规一般称为卡规。

塞规有“通规”和“止规”两部分，应成对使用，尺寸较小的塞规，其通规和止规直接配制在一个塞规体上，尺寸较大的塞规，做成片状或棒状的。

塞规的通端按被测工件孔的MMS(Dmin)制造，止规按被测孔的LMS(Dmax)制造，使用时，塞规的通端若能通过被测工件孔，表示被测孔径大于其Dmin，止规若塞不进工件孔，表示孔径小于其Dmax，因此可知被测孔的实际尺寸在规定的极限尺寸范围内，是合格的，否则，若通规塞不进工件孔，或者止规能通过被测工件孔，则此孔为不合格的。

同理，检验轴用的卡规，也有“通规”和“止规”两部分，且通端按被测工件轴的MMS(dmax)制造，止规按被测轴的LMS(dmin)制造，使用时，通端若能通过被测工件轴，而止规不能被通过，则表示被测轴的实际尺寸在规定的极限尺寸范围内，是合格的，否则，就是不合格的了。

二、量规的标准与种类我国于1981年颁布者了《光滑极限量规》GB1957-81，标准规定的量规适用于检验基本尺寸500mm，公差等级为IT6-IT16级的孔与轴。

量规按其用途不同可分为工作量规、验收量规和校对量规三类。

1.工作量规：工作量规是工人在工件的生产过程中用来检验工件的量规。

其通端代号为“T”止端代号为“Z”。

2.验收量规：验收量规是检验部门或用户验收产品时使用的量规。

GB对工作量规的公差带作了规定，而没有规定验收量规的公差，但规定了工作量规与验收量规的使用顺序。

即：加工者应使用新的或磨损较少的量规；检验部门应使用与加工者具有相同形式且已磨损较多的量规；而用户在用量规验收产品时，通规应接近工件的MMS，而止规应该接近工件的LMS，这样规定的目的，在于尽量避免工人制造的合格工件，被检验人员或用户误判为不合格品。

第七章孔、轴检测与量规设计基础孔、轴(被测要素)的尺寸公差与形位公差的关系采用独立原则时，它们的实际尺寸和形位误差分别使用普通计量器具来测量。

对于采用包容要求○E的孔、轴，它们的实际尺寸和形状误差的综合结果应该使用光滑极限量规检验。

最大实体要求应用于被测要素和基准要素时，它们的实际尺寸和形位误差的综合结果应该使用功能量规检验。

孔、轴实际尺寸使用普通计量器具按两点法进行测量，测量结果能够获得实际尺寸的具体数值。

形位误差使用普通计量器具测量，测量结果也能获得形位误差的具体数值。

量规是一种没有刻度而用以检验孔、轴实际尺寸和形位误差综合结果的专用计量器具，用它检验的结果可以判断实际孔、轴合格与否，但不能获得孔、轴实际尺寸和形位误差的具体数值。

量规的使用极为方便，检验效率高，因而量规在机械产品生产中得到广泛应用。

我国发布了国家标准GB／T 3177—1997《光滑工件尺寸的检验》和GB／T 1957—1981《光滑极限量规》、GB／T 8069—1998《功能量规》，作为贯彻执行《极限与配合》、《形状和位置公差》以及《普通平键与键槽》、《矩形花键》等国家标准的技术保证。

§1 孔、轴实际尺寸的验收一、孔、轴实际尺寸的验收极限按图样要求，孔、轴的真实尺寸必须位于规定的最大与最小极限尺寸范围内才算合格。

考虑到车间实际情况，通常，工件的形状误差取决于加工设备及工艺装备的精度，工件合格与否只按一次测量来判断，对于温度、压陷效应以及计量器具和标准器(如量块)的系统误差均不进行修正。

因此，测量孔、轴实际尺寸时，由于诸多因素的影响而产生了测量误差，测得的实际尺寸通常不是真实尺寸，即测得的实际尺寸=真实尺寸±测量误差，如图7-1所示。

鉴于上述情况，测量孔、轴实际尺寸时，首先应确定判断其合格与否的尺寸界限，即验收极限。

如果根据测得的实际尺寸是否超出极限尺寸来判断其合格性，即以孔、轴的极限尺寸作为孔、轴实际尺寸的验收极限，则有可能把真实尺寸位于公差带上下两端外侧附近的不合格品误判为合格品而接收，这称为误收。

量规

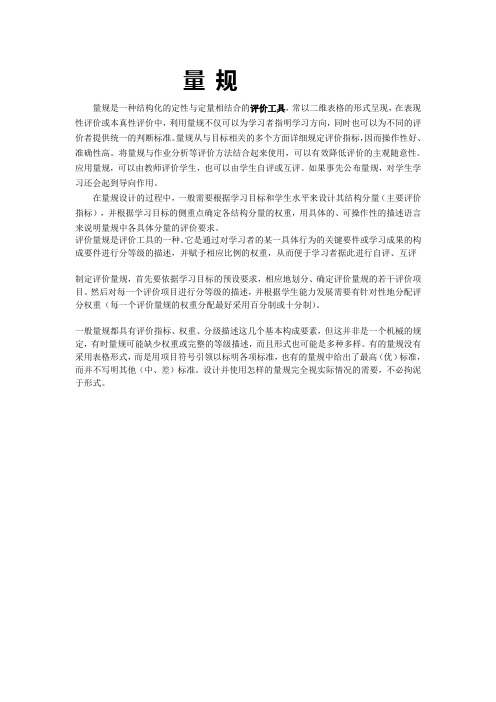

量规是一种结构化的定性与定量相结合的评价工具，常以二维表格的形式呈现，在表现性评价或本真性评价中，利用量规不仅可以为学习者指明学习方向，同时也可以为不同的评价者提供统一的判断标准。
