空调自控系统方案1. 简介空调自控系统是一种将现代技术与空调系统相结合的智能化管理系统。
通过使用传感器、控制器和通信网络等技术，实现空调系统的自动化控制和智能化管理，提高空调系统的能效和舒适性。
本文将介绍一个典型的空调自控系统方案，包括系统设计、硬件设备和软件实现等内容。
2. 系统设计2.1 系统架构空调自控系统的架构一般分为三层：感知层、控制层和管理层。
在感知层，通过使用各种传感器，如温湿度传感器、空气质量传感器等，对室内环境进行实时监测和数据采集。
在控制层，通过使用控制器，如PLC（可编程逻辑控制器）或微控制器，对空调设备进行控制和调节。
控制器根据感知层传来的数据，采取相应的控制策略，控制空调设备的开关、温度和风量等参数。
在管理层，通过使用上位机或云平台，对系统进行远程监控和管理。
管理层可以实时获取感知层和控制层的数据，实现对空调系统的状态监测、故障诊断和能耗分析等功能。
2.2 功能模块典型的空调自控系统包括以下功能模块：2.2.1 温度控制空调自控系统可以通过感知室内的温度信息，自动调节空调设备的工作模式和参数，使室内温度保持在设定的范围内。
2.2.2 能耗管理空调自控系统可以实时监测空调设备的能耗情况，并提供能耗分析报告，帮助用户合理使用空调，降低能耗和运营成本。
2.2.3 故障诊断空调自控系统可以对空调设备进行故障诊断，及时发现和解决设备故障，减少停机时间，提高设备的可靠性和维修效率。
2.2.4 远程控制用户可以通过上位机或手机APP等远程控制界面，实现对空调设备的遥控和监控。
用户可以随时随地调节空调的工作模式和参数，提高使用的便利性和舒适性。
3. 硬件设备3.1 传感器空调自控系统需要使用各种传感器对室内环境进行感知，常用的传感器有温湿度传感器、空气质量传感器和人体红外传感器等。
温湿度传感器用于测量室内的温度和湿度，提供温湿度数据给控制器进行决策；空气质量传感器用于检测室内空气的质量，提供空气质量数据给进行空气净化的决策；人体红外传感器用于感知室内人体的存在，当检测到无人活动时，可以自动调节空调的工作模式，实现节能和智能的控制。
自控系统介绍一、概述随着科技的不断发展和进步，现代化的建筑物迅速崛起及发展，已成为国民经济迅速增长的必然条件。
而现代化建筑物的大型化、智能化和多功能化，必然导致建筑物内机电设备种类繁多，技术性能复杂，维修服务保养项目的不断增加，管理工作已非人工所能应付。
因此，采用自动化监控系统技术及计算机管理已成为现代建筑最重要的管理手段。
它可以大量的节省人力、能源、降低设备故障率、提高设备运行效率、延长设备使用寿命、减少维护及营运成本，提高建筑物总体运作管理水平。
建筑自动化监控系统（Building Automation System，简称BAS），实质上是一套中央监控系统（Central Control Monitoring System,简称CCMS）,有时称为综合中央管理系统。
现阶段已广泛应用于各类建筑领域，以提供对各类建筑物内设备进行高效率管理与控制的有效途径。
BA系统的主要功能是：对机电设备实现以最优控制为中心的过程控制自动化；以运行状态监视和计算为中心的设备管理自动化；以安全状态监视和灾害控制为中心的安全管理自动化；以节能运行为中心的能量管理自动化。
机房集中监控系统是智能建筑系统中最重要的子系统之一，这可以从以下几方面看出：智能建筑设备控制中机房设备相对比例较大，控制流程和技术较复杂，涉及自动控制、通信、计算机、图形及显示技术等。
机房集中监控系统，它不仅涉及对大厦的电、风、水等设备进行控制，而且与大厦的IT（信息技术）应用了有紧密的联系。
机房集中监控系统技术发展十分迅速，控制网络技术的突破性进展给楼宇控制领域带来巨大的影响。
机房集中监控系统是智能化工程中投资较大的部分。
1、系统的必要性随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，计算机房已成为各大单位的重要组成部分。
机房的环境设备（供配电、UPS、暖通设备、等）必须时时刻刻为计算机系统提供正常的运行环境。
一旦机房设备出现故障，就会影响到计算机系统的运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。
xx发电厂工程2×150MW火电机组空调自控系统技术规范书2004.10目 录1.1.总则总则总则 2.2.设计与环境条件设计与环境条件设计与环境条件 3.3.技术要求技术要求技术要求 4.4. 设备规范设备规范 5. 5. 供货范围供货范围供货范围 6. 6. 包装和运输包装和运输包装和运输 7. 7. 技术文件技术文件技术文件 8. 8. 工程技术服务工程技术服务工程技术服务 9. 9. 空调自动控制系统附图空调自动控制系统附图空调自动控制系统附图1.总则1.1 本技术规范书的使用范围仅限于xx发电厂（2X150MW）工程集中空调系统的自动控制。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求，解释权归需方。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文。
供方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质产品。
1.3 供方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在本规范书的附件“差异表”中。
否则需方将认为供方完全接受和同意本规范书的要求。
1.4如需方有除本技术规范书以外的其他要求，应以书面形式提出，作为本技术规范书的补充。
1.5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
2.设计与环境条件本工程地处重庆松藻安稳镇，设备布置位置和有关的室外气象参数如下：2.1 设备室内布置2.2 海拔高度(黄海高程): 252.7 m2.3 夏季大气压力: 974.42 hPa2.4 冬季大气压力: 971.75 hPa2.5 多年平均气温: 15.1 ℃2.6 历年极端最高温度: 42.3 ℃2.7 历年极端最低温度: -1.7 ℃2.8 夏季最热月月平均室外计算相对湿度： 70 ％2.9 夏季平均风速: 1.8 m/s2.10 冬季平均风速: 1.4 m/s2.11 地震基本烈度: 6 度3.技术要求技术要求3.1 设备规范3.1.1 设备名称及用途a) 设备名称：空调自动控制系统。
:汽车空调自动控制系统设计摘要随着现代汽车技术的发展，汽车的空调技术已经很发展的成熟，可是随着社会的进步，人们对舒适性的要求也越来越来高了。
由于人们的要求提高了，从而反应出现代汽车空调系统的几大缺点，需要进行改进。
本设计就是根据几大缺点进行的改进设计，设计提供一种8位单片机为控制核心的汽车自动控制系统。
本文针对现代汽车的不足之处进行改进，采用8位单片机为核心，以数字温度传感器、车速传感器、发动机转速传感器作为测量元件，并实时监测、显示车内温湿度、车速和发动机转速，通过控制电路的通断来达到对汽车空调自动控制功能。
另外本文还加了一个延时电路，来控制风扇后关闭。
本文还阐述了汽车空调及系统的组成及原理，并完成总体硬件设计和软件的编写。
关键词：汽车空调自动控制, 单片机, 传感器，…【目录`1 绪论 (1)1．1 课题来源及产生背景 (1)1．2 课题研究的目的及意义 (1)1．3 课题研究的主要内容 (1)1．4 本课题的主要任务 (1)2 汽车空调及空调自动控制系统的概述 (2)2．1 汽车空调的概述 (2)2．2 汽车空调自动控制系统的工作原理 (3)^3 汽车自动控制系统的总体设计方案 (4)4 汽车空调控制系统的设计原则 (4)5 主要设计硬件的选择 (5)4．1 单片机AT89S52 (5)4．1．1 主要性能 (5)4．1．2 功能特性描述 (5)4．1．3 引脚结构 (6)'4．1．4 方框图 (9)4．2 数字温湿度传感器DHT11 (11)4．2．1 DHT11的概述 (11)4．2．2 传感器性能特点 (11)4．2．3 DHT11的特点 (12)4．2．4 串行接口(单线双向) (12)4．3 车速传感器 (14)6 系统的软件的选择.。
16)主程序的设计及流程图.。
177 系统的调试.。
22系统硬件调试.。
24系统软件的调试.。
257.2.1个功能子程序的调试.。
257.2.2 系统软件流程的调试.。
一、空调自控系统工程6.1自控系统网络原理图6.2空调系统各种工况控制方案6.2.1温湿度控制方案温度控制：根据送排风温度与设定值的偏差，通过在现场控制器内置的控制算式，如PID（比例＋积分＋微分）和优化PID算式，调节表冷盘管、加热盘管回水电动阀门的开度，如夏季时，送风温度偏低应关小冷水阀开度，温度偏高开大冷水阀，冬季时，送风温度偏低应开大热水阀，送风温度偏高应关小热水阀，保持被控温度在要求的控制范围内。
湿度控制：根据排风湿度与设定值的偏差，控制加湿阀的开度，从而控制加湿量，保证室内的湿度要求。
夏季，根据室内温度和湿度同时控制冷水阀和电加热装置，用冷水降温除湿，再用电加热再热，以达到夏季室内湿度要求。
电加热控制与风机连锁，无风断电，超温报警，断电保护；6.2.2负压和压差梯度控制方案为实现实验室房间对于压力要求，并保证节能的情况下，应采用余风量控制与房间压差串级控制法。
余风量(流量追踪，Airflow Tracking)控制方法是指：室内送风量与排风量之间保持一定的风量差(ΔV)，会产生一定的压差。
通过调节送风量或排风量，动态地达到平衡，使送风量和排风量之间保持恒定的风量差，从而维持恒定的压差。
余风量控制的优势是：方便、稳定、响应快；劣势是：无法体现室内压差，当泄露改变（比如开门）时，送排风量差值变化，系统没有尽快响应。
压差(Differential Pressure)控制方法是指：压差传感器测量室内与参照区域的压差，与设定点比较后，控制器根据偏差按PID调节算法对送风量(或排风量)进行控制，从而达到要求的压差。
压差控制法的优势：方便、直接，实时监测压差；劣势是：人员走动、设施移动等造成的扰动较大，系统很难稳定，不能准确保证换气次数。
因此将两种控制方法结合起来，即余风量控制作为基本控制回路，采用房间压差对送（出）风量设定值进行偏置。
兼顾了余风量控制的调节稳定及同时有房间压差的修正作用的特点。
余风量控制：送风量SA、排风量EA保持一定的差值。
智能空调控制系统设计说明一、引言智能空调控制系统是一种利用现代化技术对空调系统进行自动化控制的系统。
该系统通过搜集、分析和处理来自环境的多种数据，并根据用户需求和环境条件来控制空调设备的运行，以达到提高舒适性和节能的目的。
本文将详细介绍智能空调控制系统的设计。
二、系统设计1.系统架构感知层负责采集环境数据，包括室内温度、湿度、人体活动等；控制层根据数据分析结果进行设备的控制；应用层用于用户与系统的交互；管理层负责对系统进行监管和管理。
2.硬件设备智能空调控制系统的硬件设备包括传感器、执行器和控制器。
传感器负责感知环境数据，可以使用温湿度传感器、红外传感器等。
执行器用于控制空调设备的启停、温度调节等功能。
控制器是系统的核心，负责接收传感器采集的数据，进行数据分析和处理，并发送指令给执行器。
3.软件设计智能空调控制系统的软件设计主要包括数据处理、控制算法和用户界面设计三个方面。
数据处理模块负责接收传感器数据，对数据进行处理和分析，如计算温度差、人体活动检测等。
控制算法模块根据数据分析结果，确定空调设备的启停和温度调节策略。
用户界面设计模块提供用户操作界面，实现用户对系统的监控和控制。
三、系统功能1.温度控制系统根据用户设定的温度要求和环境实际情况，自动调节空调设备的工作模式、风速和温度等参数，实现室温控制。
2.舒适性优化系统可以根据传感器感知到的室内温度、湿度等数据，通过空调设备的调节实现舒适性的优化。
例如，在冬季，如果室内温度过低，系统会自动调高温度，提高室内舒适度。
3.能源管理系统可以通过数据分析，提供能源管理功能。
它可以监测室内外温度差异、节能设备的使用情况等，根据实际情况调整空调设备的工作模式和温度参数，以达到最佳的能源利用效果，降低能源消耗。
四、系统优势1.提高舒适性：系统可根据室内环境的实际情况智能调节空调设备的参数，提高室内舒适度。
2.节能减排：通过数据分析和优化控制算法，系统能够实现能源管理和节能减排，降低能源消耗。
空调自控系统设计方案1.楼宇自控系统设计说明1.1.设计依据为了保证系统的既能适应当今网络技术的发展，又具有极高的可靠性，系统设计遵从以下原则和标准：1）相关图纸和文件2）《智能建筑设计标准》（GB/T50314-2006）《商用建筑通信通道和空间标准》（EIA/TIA-569）《非屏蔽双绞线布线系统传输特性现场测试标准》（EIA/TIATSB-67）我司遵守以上提及的规范、规定和标准。
3）各专业对本专业的要求甲方对该工程设计的要求。
1.2.控制系统概况1．需求分析本项目的建设目标是提高大楼的运行管理智能化水平，降低运行费用，并为使用者提供一个安全、高效、舒适、便捷和实用的工作环境和生活环境。
因此，我们将采用楼宇自控系统对建筑物中的通风空调设备进行监控管理。
楼宇自控系统将体现先进、可靠、实用、便捷。
本次工程我们采用SIEMENS最新版本的APOGEE（顶峰）系统。
之所以采用SIEMENS品牌系统是在综合考虑到品牌的知名度，系统成熟性、稳定性、可靠性和先进性。
SIEMENS APOGEE楼宇自控系统（以下简称：BAS系统）一方面将保证提供舒适、洁净的空气环境，另一方面将监控和保障各种设备的正常运行，并最大化的实现节能降耗。
为了将本项目提升到更高的层次，建成一个具有国际先进水平的现代化智能建筑，提供安全、舒适、便利、快捷的卓越服务，建立先进和科学的综合管理机制，提高办事效率，我们特别设计了一个具有最新技术、高运作效率、低维护成本、高可靠性和高性价比的BAS 系统。
我们本着以人为本，综合考虑投资效费比与长期使用及维护成本，实际使用效果等因素，将对系统的改造实施提供一套完整的整体解决方案。
2．设计方案和系统功能本项目是一项综合性智能化甲级建筑。
系统设计以满足标书的要求，采用最先进的技术和系统，根据有关招标文件等要求，以技术前瞻性为导向，采用优化的设备选型、配置、运行方案及管理方式，为大厦提供高效率的系统管理，为大厦的机电设备提供良好的运行环境，为大厦提供舒适的工作及休闲环境。

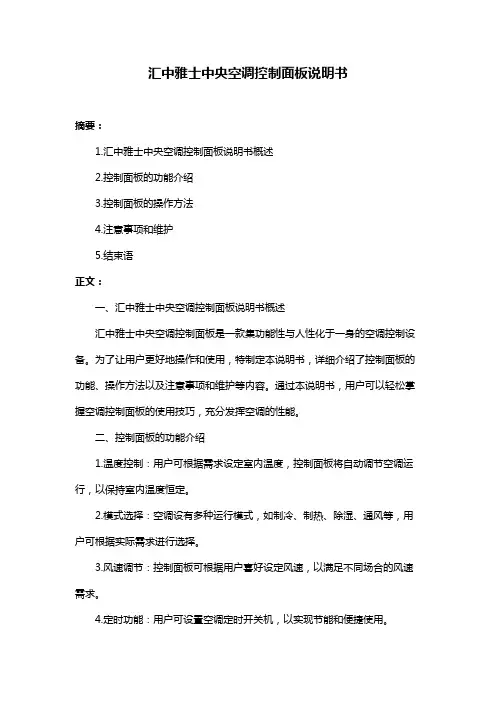

汇中雅士中央空调控制面板说明书摘要：1.汇中雅士中央空调控制面板说明书概述2.控制面板的功能介绍3.控制面板的操作方法4.注意事项和维护5.结束语正文：一、汇中雅士中央空调控制面板说明书概述汇中雅士中央空调控制面板是一款集功能性与人性化于一身的空调控制设备。
为了让用户更好地操作和使用，特制定本说明书，详细介绍了控制面板的功能、操作方法以及注意事项和维护等内容。
通过本说明书，用户可以轻松掌握空调控制面板的使用技巧，充分发挥空调的性能。
二、控制面板的功能介绍1.温度控制：用户可根据需求设定室内温度，控制面板将自动调节空调运行，以保持室内温度恒定。
2.模式选择：空调设有多种运行模式，如制冷、制热、除湿、通风等，用户可根据实际需求进行选择。
3.风速调节：控制面板可根据用户喜好设定风速，以满足不同场合的风速需求。
4.定时功能：用户可设置空调定时开关机，以实现节能和便捷使用。
5.室内外机自检：空调控制面板可自动检测室内外机运行状态，并在显示屏上显示故障代码，方便用户及时了解空调运行情况。
三、控制面板的操作方法1.开机/关机：按下控制面板上的“电源”键，即可实现空调的开机/关机操作。
2.温度设定：使用“温度调节”键调整显示屏上的温度数值，空调将自动运行以保持设定温度。
3.模式选择：按下“模式”键，循环选择空调运行模式，并在显示屏上显示当前模式。
4.风速调节：按下“风速”键，循环调整风速，以满足不同需求。
5.定时设置：按下“定时”键，进入定时设置界面，根据提示设置空调定时开关机时间。
四、注意事项和维护1.请勿用湿手触摸控制面板，以免触电。
2.请勿将控制面板暴露在阳光直射或潮湿的环境中，以免损坏设备。
3.若空调出现异常情况，请先关闭电源，并联系专业维修人员进行处理。
4.定期清洁空调过滤网，以保证空调运行效果和室内空气质量。
五、结束语本说明书旨在帮助用户更好地了解和使用汇中雅士中央空调控制面板。
空调自动控制系统设计指南1. 空调自动控制系统及其基本类型（1）空调系统的控制要求空调的用户或工艺条件不同，空调系统的控制要求也往往不同，但不外乎以下几种情况：1）空调机组的起停控制和安全保护2）空调房间温度（或回风温度、或送风温度）的自动控制3）独立空调系统的温湿度（室内、回风或送风）控制4）区域内多个空调系统的集中管理与控制（集散式控制或分布式控制）5）其它控制要求，如风量控制（变风量或定风量）、压差控制（过滤器压差、洁净室正压或负压、缺风保护等）等在以上几种情况中，第5）类控制要求一般不会独立提出，一般伴随第2）~4）几种情况同时出现。
第1）种控制要求独立提出时，严格意义上不属于空调自动控制系统的范畴，应该归于低压配电系统更为贴切。
在目前国内的空调自动控制类项目实施中，大部分按照目前的专业分工情况，对强弱电分柜制作和安装，即由独立的起动控制柜（配电箱）负责空调机组的起停控制和安全保护，弱电控制器及其相关部件则集成于另一个独立的弱电控制柜中。
在雅士的标准中，我们倾向于强弱电一体的集成方案，即将空调机组的起停控制单元与弱电控制单元集成于同一个控制柜中，可有效减少外部接线，提高系统的可靠性。
当然，采用强弱电一体的方案时，必须消除强电部分对弱电部分的电磁干扰。
（2）空调自动控制设备系统的基本类型按照空调设备系统前述的不同控制要求，就有了以下几类典型的空调自动控制设备系统：1）起动控制柜（配电箱）ASP起动控制柜内集成了设备的供电控制回路（主回路）和保护控制回路（二次回路），其主要功能有二：手动或自动通断设备的供电电源，以控制设备的起停；提供过载、欠压、失压、缺相、短路等多种保护功能，保证受控设备及供电系统的安全。
2）智能型空调控制柜（ASCP）智能型空调控制柜是集成了空调机组起动控制单元和单回路DDC 控制器的控制柜。
智能型空调控制柜一般用于单台空调机组的起停控制和温度（或湿度）的单回路控制。
智能型空调控制柜必须配套必要的附件或配合其它的控制对象，才能完成其单回路控制功能。
常见的配套附件有温度传感器、电动（水）阀及执行器、电动风阀等；常见的其它控制对象有电加热器、电极或电热式加湿器、单元式空调机组的压缩机。
3）单机多回路空调自动控制系统（SCS）我们将采用1 个CPU 控制（一个或多个空调系统的）两个以上回路的控制模式，称为单机多回路控制系统（SCS）。
在该系统中，每个系统只有一台微型计算机（如DDC或PLC），不设分站。
两个独立的SCS系统中之间，没有通讯要求。
我们在工程上遇到的无中央站的恒温恒湿控制系统，都属于单机多回路控制系统（SCS）。
单机多回路控制系统（SCS）由现场控制机（ACU ）及外围设备组成。
现场控制机可以是强弱电一体的集成式柜机，也可以是单一的弱电柜机。
SCS中的外围设备包括传感器和电动执行机构两大类。
4）集散式空调自动控制系统（DCS或TDS）对于空调设备有集中管理要求的项目或空调作为BAS 系统之子系统的项目，一般设计为集散式空调自动控制系统（DCS或TDS），即所谓分散控制、集中管理的控制系统。
一个完整的集散式空调自动控制系统由一个中央管理工作站（AMS ）、多个现场控制机（ACU ，也称分站）及若干套外围设备组成。
在DCS系统中，各现场控制机（ACU，也称分站）承担相应空调系统的温度、湿度、压力、流量等实时性强的控制和调节功能；中央管理工作站（AMS）承担系统数据管理、控制方案指导、历史数据存储及远程操控等功能。
2. 空调机组起动控制柜2.1.规格说明根据起动方式不同，起动控制柜有多种类型，常用的有以下四种：a. 直接起动：通过交流接触器直接接通电源（全电压起动）。
b. 星-三角起动：电机起动时，定子绕组接为丫形，起动后在预定时间转为△形（降压起动）。
c. 软起动：控制供电电压按预定函数关系，从零逐渐爬升至额定电压，在转换为全电压运行。
d. 变频起动：控制供电电源频率，使之跟随设定的积分时间加速提升，直至达到全电压运行。
起动控制柜型号的表示方法：2.2. 功能说明起动控制柜主要有两方面的功能，一是控制空调机组的起停，二是电气设备的安全保护。
起动方式不同，其工作原理和功能设置也有所不同，表1为几种常用起动控制柜的原理及功能比较表。
表1.几种起动控制柜之比较注：[1]P w7.5Kw为雅士企业标准。
理论上，只要电机功率不超过其供电变压器容量的5%,都可采用直接起动方式；[2]11 w P<55Kw也是雅士企业标准。
理论上，4KW以上的运转时定子绕组为△形接法的小容量电机，都可采用Y- △起动方式。
2.3. 设计文件起动控制柜一般应按标准产品设计和生产，其设计文件也应标准化。
这些文件包括设计输入文件、设计输出文件和报价文件。
2.3.1. 设计输入文件作为设备设计和选型的依据，起动控制柜的设计输入文件应至少包括：(1)用户的需求资料。
这些资料一般包含在订货合同或技术附件中，其中包括：要控制的设备功率，要求的起动方式等；(2)与起动控制柜相关的国家标准；这些标准包括：(3)与起动控制柜有关的企业标准标准。
这些标准包括：2.32设计输出文件每一种类型的起动控制柜都有一套标准的并受控的设计输出文件，其中包括：（韩志车）(1) 电气原理图(2) 控制柜接线图(3) 控制柜底板布置图(4) 控制柜箱体外形图(5) 材料明细表2.3.3.报价文件起动控制柜的报价输出文件应包括：（1）报价2.4. 标准价格的使用方法3. 智能型空调控制柜3.1. 规格说明智能型空调控制柜是集成了空调机组起动控制单元和单回路DDC控制器的控制柜，只需配套一只温度传感器和一个电动执行机构（电动水阀或风阀等，一般作为附件），即可实现空调机组起停控制及温度控制。
根据所用控制器类型不同，智能型空调控制柜分为多种类型和规格：AIU -D —3.0 -bb箱式（可缺省），壁挂安装c柜式，落地安装电机功率（KW ）（n台电机时为n x P或P1+P2）起动方式D直接起动T星-三角降压起动S软起动F变频起动雅士起动控制柜32功能说明33设计文件3.3.1. 设计输入文件3.32设计输出文件3.3.3. 报价文件3.4. 标准价格的使用方法4. 单机多回路控制系统（SCS4.1. 系统构成单机多回路控制系统（SCS）由现场控制机（ACU ）及外围设备构成。
现场控制机有两种类型，一种是强弱电一体集成的4.2. 控制器选型4.3. 控制方案说明4.4. 设计文件4.4.1. 设计输入文件4.4.2. 设计输出文件4.4.3. 报价文件4.5. 标准报价及其使用方法5. 集散式空调自动控制系统（DCS5.1.系统构成单机多回路控制系统（SCS）由现场控制机（ACU ）及外围设备构成。
现场控制机有两种类型，一种是强弱电一体集成的5.2. 控制器选型5.3. 控制方案说明5.4. 设计文件5.4.1. 设计输入文件5.4.2. 设计输出文件5.4.3. 报价文件5.5. 标准报价及其使用方法6.1. 单机多回路控制系统（SCS）1.1. 系统定义我们将采用1 个CPU 控制（一个或多个空调系统的）两个以上回路的控制模式，称为单机多回路控制系统（SCS）。
在该系统中，每个系统只有一台微型计算机（如DDC 或PLC），不设分站。
两个独立的SCS系统中之间，没有通讯要求。
我们在工程上遇到的无中央站的恒温恒湿控制系统，都属于单机多回路控制系统（SCS）。
1.2. 系统构成单机多回路控制系统（SCS）由现场控制机（ACU ）及外围设备构成。
现场控制机有两种类型，一种是强弱电一体集成的1.3. 控制器选型1.4. 控制方案1.5. 设计输出文件1.6. 报价方法2. 集散式空调自动控制系统（DCS）2.1. 系统定义2.2. 系统结构2.3. 控制器选型2.4. 控制方案2.5. 设计输出文件2.6. 报价方法5）智能（温控）型空调控制柜6）独立式空调自动控制系统（ACS）7）集散式空调自动控制系统（DCS）一个完整的空调自动控制系统通常包括控制柜（箱）及外围设备两部分。
