第1章绪论1. 计算机分那几类？各有什么特点？答：传统上分为三类：大型主机、小型机、微型机。
大型主机一般为高性能的并行处理系统，存储容量大，事物处理能力强，可为众多用户提供服务。
小型机具有一定的数据处理能力，提供一定用户规模的信息服务，作为部门的信息服务中心。
微型机一般指在办公室或家庭的桌面或可移动的计算系统，体积小、价格低、具有工业化标准体系结构，兼容性好。
2. 简述微处理器、微计算机及微计算机系统三个术语的内涵。
答：微处理器是微计算机系统的核心硬件部件，对系统的性能起决定性的影响。
微计算机包括微处理器、存储器、I/O接口电路及系统总线。
微计算机系统是在微计算机的基础上配上相应的外部设备和各种软件，形成一个完整的、独立的信息处理系统。
3. 80X86微处理器有几代？各代的名称是什么？答：从体系结构上可分为4代：① 8080/8085：8位机。
② 8086/8088/80286：16位机。
③80386/80486：32位机。
④奔腾机系列。
第2章微处理器结构及微计算机的组成1． 8086是多少位的微处理器？为什么？答：8086是16位的微处理器，其内部数据通路为16位，对外的数据总线也是16位。
2． EU与BIU各自的功能是什么？如何协同工作？答：EU是执行部件，主要的功能是执行指令。
BIU是总线接口部件，与片外存储器及I/O接口电路传输数据。
EU经过BIU进行片外操作数的访问，BIU为EU提供将要执行的指令。
EU与BIU可分别独立工作，当EU不需BIU提供服务时，BIU可进行填充指令队列的操作。
3． 8086/8088与其前一代微处理器8085相比，内部操作有什么改进？答：8085为8位机，在执行指令过程中,取指令与执行执令都是串行的。
8086/8088由于内部有EU和BIU两个功能部件，可重叠操作，提高了处理器的性能。
4． 8086/8088微处理器内部有那些寄存器，它们的主要作用是什么？答：执行部件有8个16位寄存器，AX、BX、CX、DX、SP、BP、DI、SI。
一、单项选择（在备选答案中选出一个正确答案，并将其号码填题干后的括号内，每小题2分，共20分）1. 从8086CPU 的内部结构上看，其是由（ C ）两部分组成。
A. 控制器和20位物理地址加法器B. 运算器和总线接口C. 执行单元和总线接口单元D. 控制器和运算器2. 汇编程序的数据段中定义了两个变量A DB 20H ，21H B DW 22H执行了MOV DX ，WORD PTR [A+1]后，DX 中的值为（ B ）。
A. 0021H B. 2221H C. 2122H D. 0022H3. 8KB 的SRAM 6264芯片有8条数据线，它的地址线条数为（ C ）。
A. 11B. 12C. 13D. 144. 传送数据时，占用CPU 时间最长的传送方式是（ A ）。
A. 查询 B. 中断 C. DMA D. IOP5. 指令LOOPNZ 在循环中退出循环的条件是（ B ）。
A. CX ＝0且ZF=0B. CX ＝0或ZF=1C. CX≠0或ZF=0D. CX≠0且ZF ＝16. 若BX ＝1000H ，DS ＝2000H ，(21000H)＝12H ，(21001H)=34H ，执行LEA SI ，[BX] 指令后，SI 寄存器中的内容是（ D ）。
A. 1234H B. 3412H C. 0010H D. 1000H 7. 下列指令格式不正确的是（ B ）。
A. MOV AX, 1234HB. MOV CS, 1234HC. MOV [BX][BP], AXD. MOV AX, BX 8. 中断向量表占用的内存地址空间为（ A ）。
A. 00000H ～003FFHB. 00000H ～000FFHC. 00000H ～00100HD. FFF00H ～FFFFFH9. 最小模式下8086在执行MOV AL, [SI]期间，下面（ C ）引脚是低电平。
A.IO M /B.WRC.RDD.MX MN /10．三片8259级联时可提供的中断请求总数为（ B ）。
《微机原理及接口技术》试卷（A ）适用专业（计算机科学与技术） 使用班级（）一、选择题（每题 1 分，共 15 分） 1. 微机中控制总线传送的是 ( )。
A.存储器和I/O 接口的地址码B.微处理器向内存储器和I/O 的命令信号C.存储器和I/O 设备向微处理器传送的状态信号D.B 和C2. 8253可编程定时/计数器，在初始化时写入的最大计数初值是 ( )。
A.0000HB.7FFFHC.65535D.FFFFH3. 在异步串行通信中引入了"波特率因子"的概念，波特率因子为16，64时，接收时钟的频率为波特率的16，64倍，引入波特率因子的目的是 ( )。
A.识别正确的起始位 B.提高接收速度 C.提高采样精度 D.三者都是4. 8086 CPU 标志寄存器共有（ ）位，其中使用7位，未使用其它位均作为CPU 指令运行后的状态信息和控制标志信息。
A. 8 B. 10 C. 16 D. 205. 8086微处理器CLK 引脚输入时钟信号是由( )提供。
A.8284 B.8288C.8287 D.82896. 最基本的读操作包含4个状态，即T 1 、T 2、T 3和T 4 ，当存储器或 I/O 设备的速度慢于CPU 速度时，在( )状态之间插入1个或几个等待状态T W 。
A. T 3和T 4 B. T 1和T 2 C. T 2和T 3 D. T 1和T 37. 在计算机与外设之间数据的传送方式分为串行传送方式和( )传送方式两类。
A.并行传送方式 B. 同步传送方式 C. 异步传送方式 D. 串/并传送方式8. 8253的( )是软件触发选通方式。
A.方式OB.方式1C.方式2D.方式4 9．串行异步通信协议中一个字符正式发送前，先发送( )低电平有效。
A.两个起始位 B ．3个起始位 C. 1.5个起始位 D ．1个起始位 10．对8255A 的C 口执行按位置位/复位操作时,写入的端口地址是（ ）。
《微机原理及接口技术》复习资料一、单项选择题（本大题共20小题，每小题1分，共20分）1.字符“A”的ASCII码是( B )A.0AHB.41HC.61HD.0AOH2.8086微处理器的地址线有( B )A.16条B.20条C.24条D.32条3.8086微处理器中，可屏蔽中断请求的控制线是( C )A.HOLDB.NMIC.INTRD.INTA4.条件转移指令JNE的转移条件是( A )A.ZF=0B.OF=0C.SF=0D.CF=05.下列只读存储器中，属于一次性写入数据的存储器是( A )A.PROMB.EPROMC.EEPROMD.Flash Memory6.下列关于I／O端口的编址方式的说法，正确的是( A )A.8086对I／O端口采用独立编址B.8051对I／O端口采用独立编址C.独立编址的I／O端口操作指令比统一编址丰富D.独立编址对I／O端口与存储器的控制方法是相同的7.下列芯片中，用来锁存地址信息及数据信息的芯片是( D )A.74LS240B.74LS244C.74LS245D.74LS3738.下列关于825l基本性能的叙述，正确的是( B )A.只用于异步传送数据B.具有奇偶、溢出和帧错误等检测电路C.可以产生1、1.5或3个位的终止位D.具有完全双工、单缓冲器发送和接收器9.按照一般约定，下列A／D转换时间属于中速的是( C )A.10nsB.100nsC.1msD.10ms10.IEEEl394串行接口标准最高的数据传输率可达( D )A.1.5Mb／sB.12Mb／sC.480Mb／sD.1Gb／s11.用16位二进制补码表示一个带符号数，其最小值为( B )A.-65536B.-32768C.-32767D.012.十进制数-126的8位二进制反码为( A )A.10000001B.10000010C.1000001lD.1111111013.设BL=0FEH，执行指令“SAR BL，l”后，BL中的内容为( D )A.7FHB.0FCHC.OFDHD.OFFH14.设AL=5DH，执行指令“NEG AL”后，AL中的内容为( C )A.5DHB.0A2HC.0A3HD.0D5H15.设AL=-64，BL=-75，执行指令“ADD AL，BL”后，标志位CF和OF的状态为( D )A.CF=0，OF=0B.CF=0，OF=1C.CF=1，OF=0D.CF=1，OF=116.语句“DAl DB 4 DUP(O，2 DUP(1，2))”定义的数据DAl占内存单元数是 ( D )A.4B.8C.12D.2017.接口电路中，通常要求( B )A.输入三态缓冲，输出三态缓冲B.输入三态缓冲，输出锁存C.输入锁存，输出三态缓冲D.输入锁存，输出三态锁存18.在程序控制的数据传送方式中，能提高系统工作效率、实现外设之间并行工作的是( C )A.无条件传送B.查询传送C.中断传送D.DMA传送19.假如双机串行通信的数据传送速率是120字符／s，每个字符格式规定包含10位二进制数据(1位起始位、l位终止位、7位数据位、1位奇偶校验位)，则传送的波特率为( C )A.120波特B.940波特C.1200波特D.2400波特20.设DS=2000H，BX=0010H，AL=01H，(20010H)=0ABH，(20011H)=0CDH，执行指令“XLAT”后，AL中的内容为( D )A. O1HB. 10HC. 0ABHD.0CDH二、多项选择题（本大题共5小题，每小题2分，共10分）21.8086微处理器由执行部件和总线接口部件两个独立的功能部件组成，其中执行部件包括（ ACDE ）A.通用寄存器B.段寄存器C.标志寄存器D.算术逻辑部件E.EU控制系统22.设AL=19H，执行指令“ADD AL，78H”后，下列标志位中置l的标志位有（ ACD ）A.AFB.CFC.OFD.SFE.ZF23.下面语句中能和“MOV AL，0FFH”等效的有（ ACDE ）A.MOV AL，10 LT 20B.MOV AL，10 GT 20C.MOV AL，NOT 0D.MOV AL，55H OR 0AAHE.MOV AL，55H XOR 0AAH24.下列关于EPROM芯片2732A的描述中，正确的有（ ABCDE ）A.2732A有12条地址线B.2732A有8条数据线C.2732A有6种工作方式D.当2732A处于读方式时，两条控制信号CE和OE同时为低电平E.可以对多个并联的2732A用同样的数据进行编程25.下列关于微机系统中数据传送的程序控制方式，正确的说法有（ ABCE ）A.有无条件传送、查询传送、中断传送三种方式B.传送速度比DMA传递方式慢C.以CPU为中心，由CPU控制数据的传送D.在外存和内存之间直接传送数据，不经过CPU处理E.通过预先编制好的输入输出程序（传送指令和I／O指令）实现数据的传递三、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

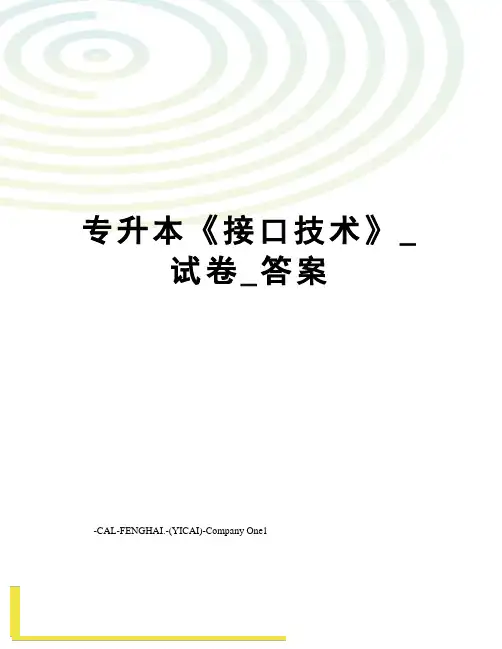

专升本《接口技术》_试卷_答案-CAL-FENGHAI.-(YICAI)-Company One1专升本《接口技术》一、（共75题,共150分）1. 用1K×4位的RAM芯片组成8K×8位的存储器，共需（）根地址线。
（2分）A.10B.13C.14D.16标准答案：B2. 使用8253设计定时器，当输入时钟为1毫秒,要求每隔1秒有一输出时，该定时器的计数初值为（）。
（2分）A.100B.1000C.10000D.其它标准答案：B3. DMA在（）放弃总线的控制权。
（2分）A.申请阶段B.响应阶段C.数据传送阶段D.结束阶段标准答案：D4. 存放中断服务程序入口地址的是（）。
（2分）A.中断向量表的指针B.中断向量C.中断向量表D.中断号标准答案：C5. 串行通信中不影响数据传输速度的项为( )。
（2分）A.通信时钟B.数据格式C.波特率D.通信电平标准答案：D6. 当8086CPU的INTR=“1”时，且中断允许位IF=“1”，则CPU完成（）后，响应该中断请求。
（2分）A.当前时钟周期B.当前总线周期C.当前指令周期D.下一个指令周期标准答案：C7. 8255A的（）可以按位进行置位/复位操作。
（2分）A.端口AB.端口BC.端口CD.以上均可以标准答案：C8. 若8253通道0工作于方式3，计数初值为3，GATE0=1，则其输出波形应是( )。
（2分）A.2个时钟周期高电平、1个时钟周期低电平的短形波B.1个时钟周期高电平、2个时钟周期低电平的短形波C.1.5个时钟周期高电平、1.5个时钟周期低电平的短形波D.3个时钟周期高电平标准答案：B9. 数据的输入输出指的是（）进行数据交换。
（2分）A.CPU与存储器B.CPU与外设C.存储器与外设D.内存与外设标准答案：B 10. 用异步通信方式传送7位ASCII码，其波特率要求1200b/s，设波特率因子为16，发/收时钟频率应该是( )。
微机原理与接口技术习题解答第1章微型计算机系统〔习题〕简答题（1）计算机字长（Word）指的是什么（2）总线信号分成哪三组信号（3）PC机主存采用DRAM组成还是SRAM组成（4）Cache是什么意思（5）ROM-BIOS是什么（6）中断是什么（7）32位PC机主板的芯片组是什么（8）教材中MASM是指什么（9）处理器的“取指－译码－执行周期”是指什么（10）本课程的主要内容属于计算机系统层次结构中哪个层次〔解答〕①处理器每个单位时间可以处理的二进制数据位数称计算机字长。
②总线信号分成三组，分别是数据总线、地址总线和控制总线。
③ PC机主存采用DRAM组成。
④高速缓冲存储器Cache是处理器与主存之间速度很快但容量较小的存储器。
⑤ ROM-BIOS是“基本输入输出系统”，操作系统通过对BIOS的调用驱动各硬件设备，用户也可以在应用程序中调用BIOS中的许多功能。
⑥中断是CPU正常执行程序的流程被某种原因打断、并暂时停止，转向执行事先安排好的一段处理程序，待该处理程序结束后仍返回被中断的指令继续执行的过程。
⑦主板芯片组是主板的核心部件，它提供主板上的关键逻辑电路。
⑧ MASM是微软开发的宏汇编程序。
⑨指令的处理过程。
处理器的“取指—译码—执行周期”是指处理器从主存储器读取指令（简称取指），翻译指令代码的功能（简称译码），然后执行指令所规定的操作（简称执行）的过程。
⑩机器语言层，即指令集结构。
（学生很多认为是：汇编语言层。
前4章主要涉及汇编语言，但本书还有很多处理器原理等内容）〔习题〕判断题（1）软件与硬件的等价性原理说明软硬件在功能、性能和成本等方面是等价的。
（2）IA-64结构是IA-32结构的64位扩展，也就是Intel 64结构。
（3）8086的数据总线为16位，也就是说8086的数据总线的个数、或说条数、位数是16。
（4）微机主存只要使用RAM芯片就可以了。
（5）处理器并不直接连接外设，而是通过I/O接口电路与外设连接。
微机系统与接口技术(专升本)单选题1. _____接口标准，不能弥补RS-2 32C在传输距离和传输效率上的不足。
((A) IEEE1284(B) RS-422(C) RS-423(D) RS-485标准答案：A2. PCI总线可用于32位或64位系统，采用的总线时钟可以是33MHz和66MHz，当采用66MHz总线时钟工作于64位系统时，其数据传输速率为_____MB/s。
(A) 132(B) 264(C) 528(D) 1056标准答案：C3. 8255A在作方式1输入时，采用查询方式读取数据之前，一般应查询___ __信号是否有效。
((A) STB(B) IBF(C) INTE(D) INTR标准答案：D4. 下列接口中，_____不是当前计算机的标准并行接口。
((A) 打印机接口(B) PC机IEE(C) GPIB接口(D) RS-232C标准接口(E) 1284接口标准答案：D5. 一个接口可由____组成。
((A) 一个端口(B) 两个端口(C) 一个I/O地址(D) 若干个I/O地址标准答案：D6. 8253一个计数器，工作在方式2，当计数初值为_____时，输出信号的周期最长。
((A) FF(B) FE(C) 00(D) 65536标准答案：C7. 总线是微处理器、内存储器和I/O接口之间相互交换信息的公共通路。
总线中的控制总线是_____的信息通路。
((A) 处理器向内存储器传送的命令信号(B) 微处理器向I/O接口传送的命令信号(C) 外界向微处理器传送的状态信号(D) 上述三种信号标准答案：D8. 采用查询传送方式时，必须要有_____。
((A) 中断逻辑(B) 请求信号(C) 状态端口(D) 类型号标准答案：C9. 下列哪种总线的数据传输方式在连接一个慢速设备的时候需要降低系统时钟_____。
((A) 同步式(B) 异步式(C) 半同步式(D) 分离式标准答案：A10. 串行异步通信的实现，必须作到_____。
《微型计算机技术及接口》部分习题参考答案习题 1 部分答案1.3 假设四种CPU主存地址分别为16根、20根、24根以及32根，试问每种CPU可寻址内存多少字节？解：64K字节，1M字节，16M字节，4G字节1.4 设字长为16位，将下列十进制数转换成二进制数，十六进制数以及BCD数。
①65 ②129 ③257 ④513解：①0000000001000001B，0041H，（0000000001100101）BCD②0000000010000001B，0081H，（0000000100101001）BCD③0000000100000001B，0101H，（0000001001010111）BCD④0000001000000001B，0201H，（0000010100010011）BCD1.5 设字长为8位，写出x、y的原码、反码和补码，并且用补码计算x+y，问是否有溢出？①x=-78 y=35 ②x=-64 y=-66解：①［X］原=11001110，［X］反=10110001，［X］补=10110010［Y］原=00100011，［Y］反=00100011，［Y］补=00100011因为：［X］补=10110010［Y］补=00100011那末：［X］补+［Y］补=11010101=［X+Y］补X+Y=-00101011没有溢出②［X］原=11000000，［X］反=10111111，［X］补=11000000［Y］原=11000010，［Y］反=10111101，［Y］补=10111110因为：［X］补=11000000［Y］补=10111110那末：［X］补+［Y］补，有溢出1.6 试用8位二进制写出以下数、字母以及控制命令的ASCⅡ码，还要写成奇校验、偶校验、标记校验及空格校验的ASCⅡ码。
①B ②8 ③CR ④NUL解：解答如下表中。
1.7 设两个BCD数X=1000 1001，Y=0111 0101，试用列竖式的方法计算X+Y。
一、问答题1、下列字符表示成相应的ASCII码是多少？（1）换行0AH （2）字母“Q”51H（3）空格20H2、下列各机器数所表示数的范围是多少？（1）8位二进制无符号定点整数；0~255（2）8位二进制无符号定点小数；0.996094（3）16位二进制无符号定点整数；0~65535（4）用补码表示的16位二进制有符号整数；-32768~327673、(111)X=273，基数X=？164、有一个二进制小数X=0.X1X2X3X4X5X6(1)若使X≥1/2，则X1……X6应满足什么条件? X1=1若使X＞1/8，则X1……X6应满足什么条件？X1∨X2 ∨X3=1(2)5、有两个二进制数X=01101010，Y=10001100，试比较它们的大小。
（1）X和Y两个数均为无符号数；X＞Y（2）X和Y两个数均为有符号的补码数。
X<Y二、填空题1、对于R进制数来说，其基数（能使用的数字符号个数）是R个，能使用的最小数字符号是0 。
1、2、十进制数72转换成八进制数是110Q。
3、与十进制数67等值的十六进制数是43H 。
1、4、二进制数101.011转换成十进制数是 5.375。
2、5、十六进制数0E12转换成二进制数是110000010010B。
三、选择题1、在计算机内部，一切信息的存取、处理和传送都是以 D 形式进行的。
A）EBCDIC码B）ASCII码C）十六进制编码D）二进制编码2、与十进制数56等值的二进制数是 A 。
A）111000 B）111001 C）101111 D）1101103、十进制数59转换成八进制数是 A 。
A）73Q B）37Q C）59Q D）112Q4、与十进制数58.75等值的十六进制数是 B 。
A）A3.CH B)3A.CH C)3A.23H D)C.3AH5、二进制数1101.01转换成十进制数是 C 。
A）17.256 B)13.5 C)13.25 D)17.56、二进制数111010.11转换成十六进制数是 B 。
《微机接口技术》综合练习题一．填空题1．接口的基本功能是输入缓冲和输出锁存。
2．数据输入/输出的三种方式是程序控制、中断和DMA 。
6．DMA方式的中文意义是直接存储器，它适用于存取批量高速数据传送。
8．总线按传送信息的类别可分为：地址总线、数据总线、控制总线三类。
9．PCI总线属于现代高端总线。
16．8086的中断可分为内部中断、外部中断两大类。
17．8086的外部中断分为可屏蔽中断（INTR）和不可屏蔽中断（NMI）。
18．8255A是可编程并行接口芯片。
20．8255A有三种工作方式。
21．8253有6 种工作方式。
22．8253中有三个独立的计数器。
23．8253是可编程定时器/计数器。
26．从8253计数器中读出的计数值不是读出瞬间的减计数器的内容。
28．数/模转换方式有多种方法，常用的是T型电阻网路法。
31．常用的软件识别按键的方法有行扫描法、反转法。
32．LED显示器有共阳极和共阴极之分。
35．串行通信方式分为异步和同步。
36．RS-232-C是微机与Modem 间的标准。
38．在串行通信过程中，微机又称为数据终端设备，Modem 又称为数据通信设备。
40．远距离串行通信应使用MODEM 。
二．选择题1．8086CPU工作在总线请求方式时，会让出（D ）。
A．地址总线B．数据总线C．地址和数据总线D．地址、数据和控制总线4．数据的输入输出指的是（B ）进行数据交换。
A．CPU与存储器B．CPU与外设C．存储器与外设D．内存与外存5．在给接口编址的过程中，如果有5根地址线没有参加译码，则可能产生（C ）个重叠地址。
A．52B．5C．25D．107．在中断输入/输出方式下，外设的（B ）线可用于向CPU发送中断请求信号。
A．地址B．状态C．数据D．其他8．CPU在执行OUT DX，AL指令时，（A ）寄存器的内容送到数据总线上。
A．AL B．DXC．AX D．DL11．CPU在执行IN AL，DX指令时，其（A ）。
东北农业大学网络教育学院微机接口技术作业题参考答案作业题一答案一、基础知识1：分别写出P3端口的第二功能。
1：答：P3.0 串行通信口的数据接收线P3.1 串行通信口的数据发送线P3.2 外部中断0P3.3 外部中断1P3.4 定时/计数器0外部输入端P3.5 定时/计数器1外部输入端P3.6 外部数据存储器写选通输出P3.7 外部数据存储器读选通输出2：位地址的08H,是字节地址（21H ）的bit7—bit0中的（D0位）。
3：51单片机哪几部分组成？至少答出4个部分的名称。
3：答：中央处理器(CPU)、程序存储器(ROM)、数据存储器(RAM)、I/O口、定时器/计数器(T/C),串行口等4：89C51片内RAM一共有（128）个Byte，其中，从（00H）到（1FH）为寄存器组区；从（20H ）到（2FH）为可位寻址区。
特殊功能寄存器SFR的地址从（80H ）到（FFH ）。
5：51单片机内有（2）个定时器，分别为（T0）和（T1），与定时器有关的寄存器有（TMOD,TCON,TH1,TL1,TH0,TL0）。
定时器还可以作为（计数器）6：答:保持SCL为“高”电平，SDA由“高”变“低”表达“起始”保持SCL为“高”电平，SDA由“低”变“高”表达“结束”保持SCL为“低”电平，SDA由“高”变“低”表达“0”保持SCL为“低”电平，SDA由“低”变“高”表达“1”7：串行通信的发送引脚符号为（P3.1），接收符号为（P3.0），发送之前必须等待上一字节发送完成，其标志是（TI）为1；而接收到一个完整的字节时，标志（RI）将为1。
8：写出各个中断源的名称，入口地址。
8：答：外部中断0 0003H定时器T0中断000BH外部中断1 0013H定时器T1中断001BH串行口中断0023H9：位变量RS1,RS0的作用是选择（寄存器组）。
10：并行总线由（地址总线）、（数据总线）和（控制总线）组成。
其中控制线主要是（PSEN,ALE,WR,RD）。
SPI串行总线分别由（串行输出线SO）、（串行输入线SI）、（串行时钟SCK）和（片选CS）组成。
由（CS）的下降沿确定位串的起始点。
二、1：分别列出传送指令、算术指令、逻辑指令和转移指令。
1：答：MOV , ADD ,CPL , AJMP2：指出下列指令的寻址方式：1）：MOV A，#01 3）：ADD A,10H2）：MOV A，@R0 4）：SETB 20H2：答：立即寻址、寄存器间接寻址、直接寻址、位寻址三、1、要设置T0为16位计数器；T1为8位定时器，请填写TMOD寄存器。
1、答：00100101 MOV TMOD，#25H2、说出SCON中SM0 SM1 SM2 REN TB8 RB8 TI RI 的意义和功能2、答：M0 SM1确定通信方式，SM2在方式3中确定命令或数据方式, REN允许接收TB8为发送时的第9位，RB8为接收时的第9位，TI为1时发送已完毕，可以再发送，RI为1时已接收到一个字节，可以将其读下来3、按动态扫描设计，6根线可以接多少个按键？并画出与51单片机的接线图。
3、答：9个按键，3位行线，3位列线4、设计一个周期为2ms的方波信号发生器。
4、答：关键点：设置T0为方式1，TH0 TL0为-1000 开中断ET0=1 TR0=1 EA=1中断入口地址为000BH 中断服务程序将P1.0取反。
ORG 0000HAJMP MAINORG 000BHMOV TH0,#(-1000)/256MOV TL0,#(-1000)%256CPL P1.0RETIMAIN: M OV TMOD,#01HMOV TH0,#(-1000)/256MOV TL0,#(-1000)%256SETB TR0SETB ET0SETB EASJMP $END作业题二答案一、填空题1、8 。
2、89C51 、89C52 、89C55 。
3、全双工。
4、 2 ， 5 。
5、00-7FH ，20H-2FH ，00H-7FH ，64K 。
6、_寄存器寻址_、_直接寻址_、寄存器间接寻址、立即寻址、相对寻址。
7、结果(A)= 0ABH ，(R7)= 34H 。
8、 3 ，14 。
9、0 ，0 ，04 。
10、1。
11、8 。
二、1、答：(DPH)= __3CH __；（DPL）=___5FH ____；（SP）=___50H ____；2、答：-5003、答：A和B交换三、答：0_____3FH________1_______06H______2_______5BH_______3______4FH_______4_______66H______5______6DH_______P______73H______ 7______03H________8______7FH________C______39H_______从机从机从机假设主机呼叫01H从机，首先呼叫：主机发送地址帧0000 00011（TB8）此时各从机的SM2位置1，且收到的RB8=1，故激活RI。
各从机将接收到的地址与地机地址比较，结果1#机被选中，则其SM2清零；0#、2#机不变。
接着传数；主机发送数据帧：TB8××××××××0此时1#机SM2=0 、RB8=0 则激活RI，而0#，2#机SM2=1、RB8=0 则不激活RI，然后数据进入1#机的缓冲区。
五、答：1．外部扩展的数据存储器为3片8K的RAM，外扩容量为24K。
2．A15 A!4 A13 地址范围0 1 1 6000H~7FFFH1 0 1 A000H~BFFFH3．（1）程序如下：ORG 0000HRESET：AJMP MAIN ；复位，转主程序ORG 0100HMAIN：MOV DPL ，#OOH ；初始化DPTRMOV DPH ，#60HMOV R0 ，#30H. ；初始化R0LOOP：MOV A，@R0MOVX @DPTR， AINC R0INC DPTRCJNE R0 ，#40H ，LOOPNOPRET（2）程序如下：ORG 0000HRESET：AJMP MAIN ；转主程序ORG 0100HMAIN：MOV DPL ，#00H ；初始化DPTRMOV DPH ，#0A0HMOV R0 ，#40H ；初始化R0 LOOP2:：MOVX A ，@DPTRMOV @R0 ，AINC DPTRINC R0CJNE R0 ，#60H ，LOOP2NOPRET作业题三答案一、填空1.地址总线的高8位。
2. 8 。
3. 128 。
4. 0013H ； 001BH 。
5. 64K 。
6._MCS-51_。
7.___ROM__， __RAM__。
8.___直接寻址__。
9.___PUSH___ 、__POP__。
二、判断题1、（N）2、（N ）3、（N ）4、（N ）5、（Y ）6、（N）7、（Y ）8、（N ）9、（N ）10、（N ）三、四、写出下列指令执行的结果1、A=___A0H_______ ; R0= 20H ; (20H)=____20H______2、A=___23H____ DPTR=___5614H_____3、（A）=___77H____ （B）=___50H____五、简答题1.答：寄存器寻址、直接寻址、寄存器间接寻址、立即寻址、2.答：复位时，系统将对各寄存器初始化。
80C51的复位由外部复位电路来实现。
3.答：程序存储器由PSEN参与译码，读控制，而数据存储器则由RD和WR进行读、写控制，因此能够区分开。
六、编程题1、答：MOV D PTR,#2000HMOV A,@DPTRMOV 20H,A2、答：MOV R0,#20HMOV R7,#3MOV A,@R0DEC R7LOOP: INC R0MOV 2AH,@R0CJNE A,2AH,CHKCHK: J NC LOOP1MOV A,@R0LOOP1: DJNZ R7,LOOP3、答：设置T0为方式1，,定时时间为50ms，开中断ET0=1 TR0=1 EA=1中断入口地址为000BH 中断服务程序将P1.0取反。
ORG 0000HAJMP MAINORG 000BHAJMP TIMER0ORG 30HMAIN:MOV TMOD,#01HMOV TH0,#(-50000)/256MOV TL0,#(-50000)%256MOV R7,#20SETB TR0SETB ET0SETB EASJMP $TIMER0:MOV TH0,#(-50000)/256MOV TL0,#(-50000)%256DJNZ R7,NEXTCPL P1.0MOV R7,#20NEXT:RETIEND作业题四答案1、答：（1）4K字节程序存储器ROM（2）128字节数据存储器PAM（3）4个8位的输入输出端口（4）2个16位定时/计数器（5）6个中断源（6）串行通信接口（7）64K外部程序扩展空间（8）64K外部数据扩展空间（9）位处理和位寻址2、答：CPU内部有一组寄存器用来暂时保存运算过程中的数据，算术逻辑单元作数据运算。
指令译码器和控制逻辑具体完成指令动作。
指令寄存器IR存放当前正在执行的指令的二进制代码，程序计数器PC存放下一条指令的地址。
3、答：中央处理器(CPU)、程序存储器(ROM)、数据存储器(RAM)、输入输出设备（I/O）、定时器/计数器(T/C)、总线（BUS）、指令寄存器（IR）、程序计数器（PC）、数据总线（Data Bus）、控制总线（Control Bus）4、答：MOV A , #55H5、答：一个机器周期为1us，12个晶振脉冲为一个机器周期。
一般指令可以有1-2个机器周期。
6、答：（A）=60H (30H)08H, (40H)=60H （R1）=7FH7、答：（1）中断申请：是否被屏蔽，是否关中断（2）中断响应：关中断、保留断点、给出的中断向量，找到入口地址，转向中断服务程序（3）中断执行：保护现场、执行相应的中断服务程序、恢复现场、开中断（4）中断返回8、答：01100001 MOV TMOD,#61H9、答：串行通信口有4种工作方式：(1)工作方式0：工作方式0是一种同步移位寄存器方式。
串行数据的接收/发送均通过RXD，内部移位寄存器的接收与发送与TXD端的输出脉冲同步。
(2)工作方式1：在串行工作方式1中，数据格式为10位；一个起始位（0），8位数据位，一个停止位（1）。
接收时，停止位进入SCON特殊功能寄存器的RB8位。
(3)工作方式2和方式3，均是通过TXD和RXD分别进行发送/接收数据，接收/发送的数据格式为11位：1位起始位（0），8位数据位（低位在前），一位可程控的第9位数据和一位停止位（1）。
