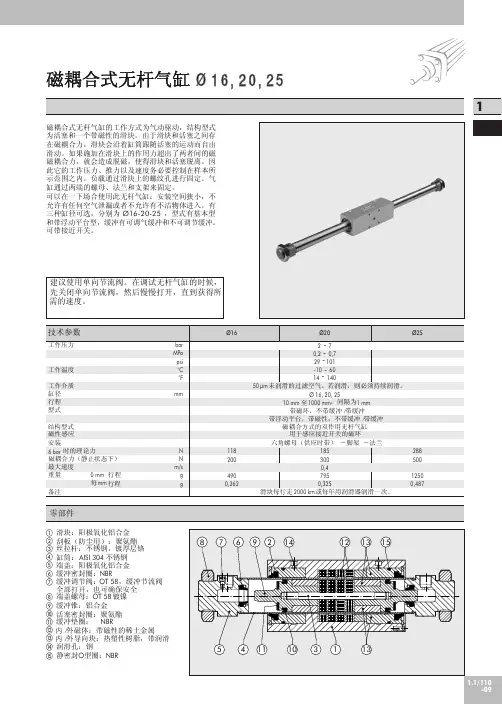

磁耦合式无杆气缸

磁偶式无杆气缸推力
磁偶式无杆气缸是一种新型的气动执行器，它采用了磁偶力的原理来实现推力的转换。

相比传统的气缸，磁偶式无杆气缸具有更高的精度、更快的响应速度和更长的寿命，因此在工业自动化领域得到了广泛的应用。

磁偶式无杆气缸的推力转换原理是利用磁偶力的作用，将电磁铁产生的磁场作用于气缸内的磁性活塞上，从而实现推力的转换。

在气缸内部，磁性活塞与气缸壁之间的间隙非常小，因此可以实现高精度的推力控制。

同时，由于磁偶式无杆气缸没有杆，因此可以避免杆的弯曲和振动，从而提高了气缸的响应速度和寿命。

磁偶式无杆气缸的优点不仅在于其高精度和高速度，还在于其可靠性和安全性。

由于气缸内部没有杆，因此可以避免杆的断裂和脱落等安全隐患。

同时，磁偶式无杆气缸的结构简单，易于维护和保养，可以大大降低维护成本和停机时间。

磁偶式无杆气缸的应用范围非常广泛，可以用于各种自动化设备中，如机床、印刷机、包装机、搬运机器人等。

在这些设备中，磁偶式无杆气缸可以实现高精度的位置控制、快速的动作响应和长时间的稳定运行，从而提高了设备的生产效率和质量。

磁偶式无杆气缸是一种高精度、高速度、可靠性和安全性都很高的气动执行器，具有广泛的应用前景。

随着自动化技术的不断发展，
磁偶式无杆气缸将会在更多的领域得到应用，为工业自动化带来更多的便利和效益。

无杆气缸的工作原理详解
在无杆气缸缸管轴向开有一条槽，活塞与尚志在槽上部移动。

为了防止泄漏及防尘需要，在开口部采纳不锈钢封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽地，把活塞与尚志连成一体。

活塞与尚志连接在一起，带动固定在尚志上的执行机构实现往复运动。

无杆气缸一般有机械接触式和磁性耦合式。

1、磁性耦合式
节省空间，有杆气缸的安装空间约2.2L（行程）,无杆气缸约1.2L，行程缸径比可达50至200,定位精度高
活塞两侧受压面积相等,具有同样的推力,有利于提高定位精度,长行程制作可能。

磁性无杆气缸重量轻、结构简单、占用空间小、无外泄漏，但限位器使负载停止时，活塞与移动体有脱开的可能。

磁性偶合式无杆气缸有CY1B（基本型），CY1R（直接安装型），CY1S（滑动轴承型），CY1L（球轴承型），CY1H（高精度导轨型）系列
2、机械接触式
机械式无杆气缸有较大的承载本领和抗力矩本领，可能有细小外漏。

机械偶合式无杆气缸有MY1B（基本型），MY1M（滑动导轨型），MY1C（凸轮随动导轨型），MY1HT（高刚度、高精度导轨型双轴），MY1H（高精度导轨型单轴）系列产品。

1
/ 1。

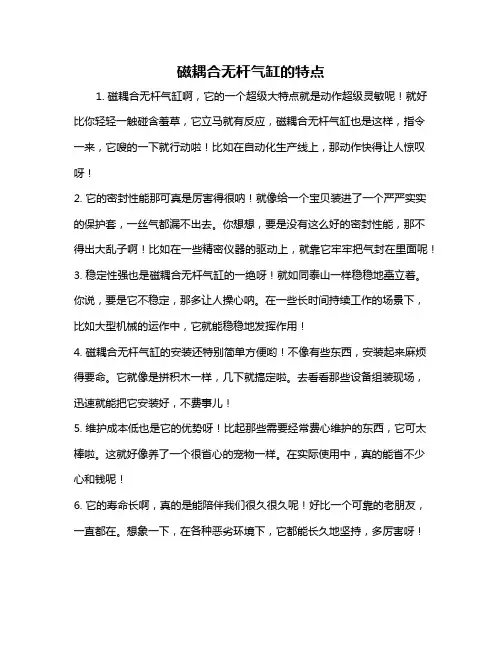

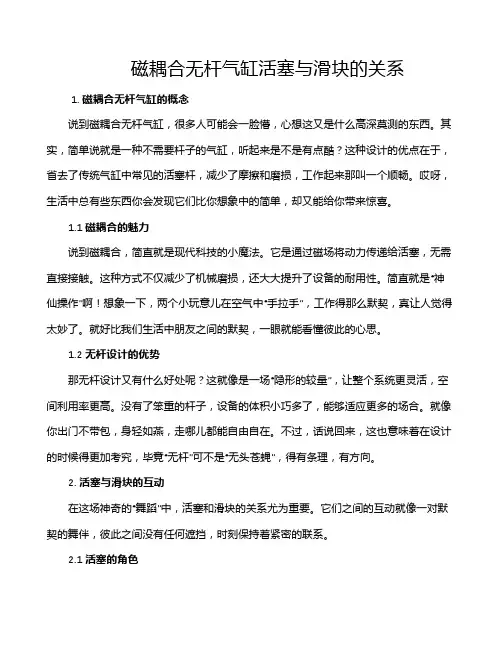

磁耦合无杆气缸的特点
1. 磁耦合无杆气缸啊，它的一个超级大特点就是动作超级灵敏呢！就好比你轻轻一触碰含羞草，它立马就有反应，磁耦合无杆气缸也是这样，指令一来，它嗖的一下就行动啦！比如在自动化生产线上，那动作快得让人惊叹呀！
2. 它的密封性能那可真是厉害得很呐！就像给一个宝贝装进了一个严严实实的保护套，一丝气都漏不出去。

你想想，要是没有这么好的密封性能，那不得出大乱子啊！比如在一些精密仪器的驱动上，就靠它牢牢把气封在里面呢！
3. 稳定性强也是磁耦合无杆气缸的一绝呀！就如同泰山一样稳稳地矗立着。

你说，要是它不稳定，那多让人操心呐。

在一些长时间持续工作的场景下，比如大型机械的运作中，它就能稳稳地发挥作用！
4. 磁耦合无杆气缸的安装还特别简单方便哟！不像有些东西，安装起来麻烦得要命。

它就像是拼积木一样，几下就搞定啦。

去看看那些设备组装现场，迅速就能把它安装好，不费事儿！
5. 维护成本低也是它的优势呀！比起那些需要经常费心维护的东西，它可太棒啦。

这就好像养了一个很省心的宠物一样。

在实际使用中，真的能省不少心和钱呢！
6. 它的寿命长啊，真的是能陪伴我们很久很久呢！好比一个可靠的老朋友，一直都在。

想象一下，在各种恶劣环境下，它都能长久地坚持，多厉害呀！
7. 还有啊，磁耦合无杆气缸的适应性非常广呢！不管是炎热的夏天还是寒冷的冬天，不管是干燥的地方还是潮湿的环境，它都能应付自如呀！这不就像一个全能战士一样吗？哪里需要它，它就去哪里战斗！
总之，磁耦合无杆气缸真是太优秀啦，在各种工业领域都有着不可替代的作用呀！。

神威气动 文档标题：磁性耦合式无杆气缸一、磁性耦合式无杆气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

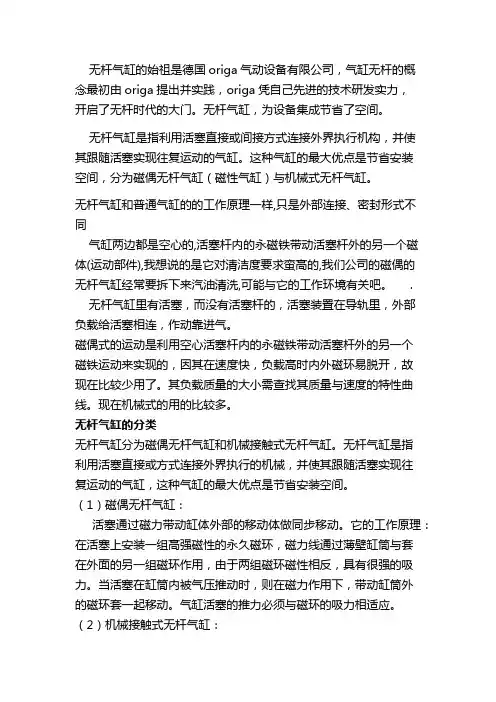

无杆气缸原理与优缺点一、无杆气缸原理无杆气缸和普通气缸的的工作原理一样,只是外部连接、密封形式不同无杆气缸示意图气缸两边都是空心的,活塞杆内的永磁铁带动活塞杆外的另一个磁体(运动部件),它对环境清洁度要求很高。

无杆气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，作动靠进气。

磁偶式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故现在比较少用了。

其负载质量的大小需查找其质量与速度的特性曲线。

现在机械式的用的比较多。

二、无杆气缸的分类无杆气缸分为磁偶无杆气缸和机械接触式无杆气缸。

无杆气缸是指利用活塞直接或方式连接外界执行的机械，并使其跟随活塞实现往复运动的气缸，这种气缸的最大优点是节省安装空间。

（1）磁偶无杆气缸：活塞通过磁力带动缸体外部的移动体做同步移动。

它的工作原理：在活塞上安装一组高强磁性的永久磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。

当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。

气缸活塞的推力必须与磁环的吸力相适应。

（2）机械接触式无杆气缸在气缸缸管轴向开有一条槽，活塞与尚志在槽上部移动。

为了防止泄漏及防尘需要，在开口部采用不锈钢封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽地，把活塞与尚志连成一体。

活塞与尚志连接在一起，带动固定在尚志上的执行机构实现往复运动。

三、无杆气缸特点1、与普通气缸相比，在同样行程下可缩小1/2安装装置；2、不需设置防转机械；3、适用于缸径10-80mm，最大行程可达41.5m；4、速度10m/s四、无杆气缸缺点1、密封性能差，容易产生外漏。

在使用三位阀时必须选用中压式；2、受负载力小，为了增加负载能力，必须增加导向机械。

无杆气缸的品牌：现在市场上流通的无杆气缸主要有ORIGA无杆气缸、诺冠无杆气缸、FESTO无杆气缸、SMC无杆气缸、小金井等。

无杆气缸的始祖是德国origa气动设备有限公司，气缸无杆的概念最初由origa提出并实践，origa凭自己先进的技术研发实力，开启了无杆时代的大门。

无杆气缸，为设备集成节省了空间。

无杆气缸是指利用活塞直接或间接方式连接外界执行机构，并使其跟随活塞实现往复运动的气缸。

这种气缸的最大优点是节省安装空间，分为磁偶无杆气缸（磁性气缸）与机械式无杆气缸。

无杆气缸和普通气缸的的工作原理一样,只是外部连接、密封形式不同气缸两边都是空心的,活塞杆内的永磁铁带动活塞杆外的另一个磁体(运动部件),我想说的是它对清洁度要求蛮高的,我们公司的磁偶的无杆气缸经常要拆下来汽油清洗,可能与它的工作环境有关吧。

. 无杆气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，作动靠进气。

磁偶式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故现在比较少用了。

其负载质量的大小需查找其质量与速度的特性曲线。

现在机械式的用的比较多。

无杆气缸的分类无杆气缸分为磁偶无杆气缸和机械接触式无杆气缸。

无杆气缸是指利用活塞直接或方式连接外界执行的机械，并使其跟随活塞实现往复运动的气缸，这种气缸的最大优点是节省安装空间。

（1）磁偶无杆气缸：活塞通过磁力带动缸体外部的移动体做同步移动。

它的工作原理：在活塞上安装一组高强磁性的永久磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。

当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。

气缸活塞的推力必须与磁环的吸力相适应。

（2）机械接触式无杆气缸：在气缸缸管轴向开有一条槽，活塞与尚志在槽上部移动。

为了防止泄漏及防尘需要，在开口部采用不锈钢封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽地，把活塞与尚志连成一体。

活塞与尚志连接在一起，带动固定在尚志上的执行机构实现往复运动。

无杆气缸特点1、与普通气缸相比，在同样行程下可缩小1/2安装装置；2、不需设置防转机械；3、适用于缸径10-80mm，最大行程可达41.5m；4、速度10m/s无杆气缸缺点1、密封性能差，容易产生外漏。

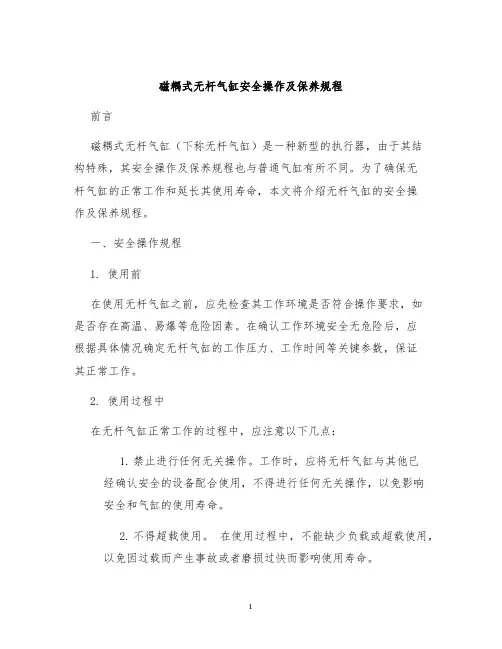

磁耦式无杆气缸安全操作及保养规程前言磁耦式无杆气缸（下称无杆气缸）是一种新型的执行器，由于其结构特殊，其安全操作及保养规程也与普通气缸有所不同。

为了确保无杆气缸的正常工作和延长其使用寿命，本文将介绍无杆气缸的安全操作及保养规程。

一、安全操作规程1. 使用前在使用无杆气缸之前，应先检查其工作环境是否符合操作要求，如是否存在高温、易爆等危险因素。

在确认工作环境安全无危险后，应根据具体情况确定无杆气缸的工作压力、工作时间等关键参数，保证其正常工作。

2. 使用过程中在无杆气缸正常工作的过程中，应注意以下几点：1.禁止进行任何无关操作。

工作时，应将无杆气缸与其他已经确认安全的设备配合使用，不得进行任何无关操作，以免影响安全和气缸的使用寿命。

2.不得超载使用。

在使用过程中，不能缺少负载或超载使用，以免因过载而产生事故或者磨损过快而影响使用寿命。

3.禁止利用有液压、紧固或重负荷作用的工具对无杆气缸进行安装或拆卸。

安装或拆卸时必须使用合适的工具进行，并确保使用正确。

4.使用过程中应注意磁性环和压缩气体的温度变化。

为了确保无杆气缸的正常工作，不能让其超过允许的使用温度。

3. 结束操作后在无杆气缸使用结束后，应注意以下几点：1.首先必须排缸并将完全停止。

排缸操作时应注意安全，以免气压释放过快造成损伤。

2.在将无杆气缸进行拆解或清洁时，应尽量避免对其深度拆解，否则必须根据操作手册的指导进行拆装，并注意安全操作。

二、保养规程1. 定期清理无杆气缸的定期清理非常必要，可以有效地去除灰尘等杂质，保障其正常工作。

建议在使用过程中定期开展清洁工作，可以保证其有效使用寿命。

2. 添加润滑油在使用过程中，如果发现无杆气缸油量少或没有油，应立即添加润滑油，防止缸体和活塞因为摩擦而损坏。

添加润滑油时应注意，一定要使用适合无杆气缸的润滑油。

3. 检查气管连接定期检查气管连接处是否松动与漏气，及时垫片更换和紧固螺丝，以保证气缸的正常工作。

磁耦合无杆气缸工作原理
磁耦合无杆气缸是一种特殊的气缸，可以实现无摩擦的高操作精度、高灵敏度和高精度的位移控制。

它的工作原理是：
当控制膜片上供给的电流增加时，磁力就会增大。

当磁力穿透了活塞上安装的小型磁集紧构件时，活塞就会向膜片一侧移动，同时膜片也会随之推动活塞而上下移动，就会产生传动力，最终使气缸产生位移进而实现定位。

由于在磁耦合无杆气缸中，活塞不需要摩擦驱动，因此不会产生摩擦磨损，降低了其生产成本，而且可以实现气缸的高精度控制，在应用上也不会出现位移控制的误差。

磁耦合无杆气缸具有操作稳定、可靠性高和维护费用低等优点，因此广泛应用于激光定位、打标机、机械手及工业自动化领域。

它可以提高机械设备的运行速度，改善生产过程的质量，有效的提高生产效率和降低成本。

磁耦合无杆气缸的结构简单，因此操作成本低廉，安装容易，维护方便，而且在高速运行中仍能保持稳定性。

同时由于它的控制比较直接，可以满足不同的动力要求，从而更好的应对一些复杂的环境条件。

此外，它还采用减噪设计，有效减小了外界噪声的干扰，也就决定了它高精度控制的可行性。
