高压配电装置安装

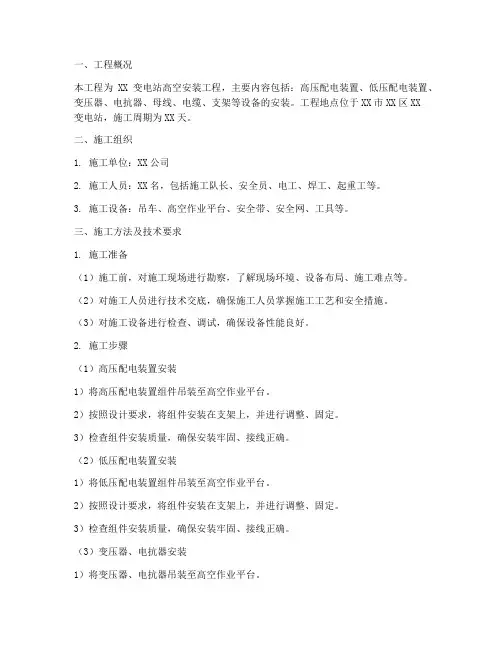

一、工程概况本工程为XX变电站高空安装工程，主要内容包括：高压配电装置、低压配电装置、变压器、电抗器、母线、电缆、支架等设备的安装。

工程地点位于XX市XX区XX变电站，施工周期为XX天。

二、施工组织1. 施工单位：XX公司2. 施工人员：XX名，包括施工队长、安全员、电工、焊工、起重工等。

3. 施工设备：吊车、高空作业平台、安全带、安全网、工具等。

三、施工方法及技术要求1. 施工准备（1）施工前，对施工现场进行勘察，了解现场环境、设备布局、施工难点等。

（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和安全措施。

（3）对施工设备进行检查、调试，确保设备性能良好。

2. 施工步骤（1）高压配电装置安装1）将高压配电装置组件吊装至高空作业平台。

2）按照设计要求，将组件安装在支架上，并进行调整、固定。

3）检查组件安装质量，确保安装牢固、接线正确。

（2）低压配电装置安装1）将低压配电装置组件吊装至高空作业平台。

2）按照设计要求，将组件安装在支架上，并进行调整、固定。

3）检查组件安装质量，确保安装牢固、接线正确。

（3）变压器、电抗器安装1）将变压器、电抗器吊装至高空作业平台。

2）按照设计要求，将设备安装在支架上，并进行调整、固定。

3）检查设备安装质量，确保安装牢固、接线正确。

（4）母线、电缆、支架安装1）将母线、电缆、支架吊装至高空作业平台。

2）按照设计要求，将母线、电缆、支架安装在支架上，并进行调整、固定。

3）检查安装质量，确保安装牢固、接线正确。

四、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 高空作业平台必须符合安全要求，并经过专业人员验收。

3. 吊装作业时，吊车司机、起重工、电工等人员必须密切配合，确保吊装安全。

4. 施工现场设立安全警示标志，禁止无关人员进入。

5. 施工过程中，定期进行安全检查，及时发现并消除安全隐患。

五、施工进度安排1. 施工准备阶段：XX天2. 高压配电装置安装阶段：XX天3. 低压配电装置安装阶段：XX天4. 变压器、电抗器安装阶段：XX天5. 母线、电缆、支架安装阶段：XX天6. 工程验收阶段：XX天总计：XX天六、施工质量保证1. 严格按照设计图纸、施工规范进行施工。

高低压配电柜安装规范1.安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。

同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。

高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室：配电室施工前，要将建配电室所需的详细图纸交予施工方（合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认），并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。

（配电室建设大约需2周左右）2）、地基：槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确（距离太近，设备的柜门打不开）。

（槽钢焊接大约需2天，我方技术人员必须到场指导）设备抵达现场：3)、若配电室、地基若未建好，设备要有存放位置（要防雨或提供必要的防雨材料）。

2.安装2.1各配电房门窗须严密，房内清洁。

2.2配电盘安装稳固。

盘内设备与各构件间连接牢固。

2.3盘、柜的接地应牢固优秀。

装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。

2.4端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。

2.5配电盘内布线要横平竖直，螺丝不能有松动，线头接触优秀。

2.6盘内各元件牢固可靠无松动，触头无氧化，无毛刺。

2.7二次回路的连接件均应采用铜质成品。

结线的详细要求：2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。

2.7.2电缆芯线和所配导线的端部均应标明其回路编号；编号应正确，笔迹清晰且不易脱色。

2.7.3配线整齐、清晰、美观；导线绝缘良好，无损伤。

2.7.4盘、柜内的导线不应有接头。

2.7.5每个端子板的每侧接线一般为一根，不得超过两根。

2.8 400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。

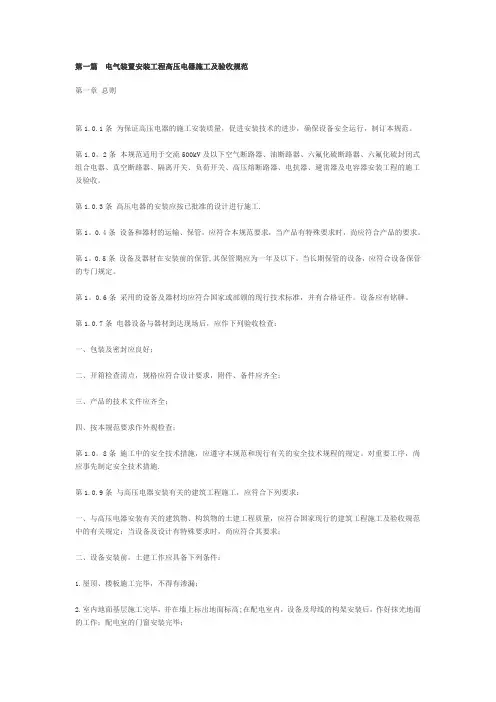

第一篇电气装置安装工程高压电器施工及验收规范第一章总则第1.0.1条为保证高压电器的施工安装质量，促进安装技术的进步，确保设备安全运行，制订本规范。

第1.0。

2条本规范适用于交流500kV及以下空气断路器、油断路器、六氟化硫断路器、六氟化硫封闭式组合电器、真空断路器、隔离开关、负荷开关、高压熔断路器、电抗器、避雷器及电容器安装工程的施工及验收。

第1.0.3条高压电器的安装应按已批准的设计进行施工.第1。

0.4条设备和器材的运输、保管，应符合本规范要求，当产品有特殊要求时，尚应符合产品的要求。

第1。

0.5条设备及器材在安装前的保管,其保管期应为一年及以下。

当长期保管的设备，应符合设备保管的专门规定。

第1。

0.6条采用的设备及器材均应符合国家或部颁的现行技术标准，并有合格证件。

设备应有铭牌。

第1.0.7条电器设备与器材到达现场后，应作下列验收检查：一、包装及密封应良好；二、开箱检查清点，规格应符合设计要求，附件、备件应齐全；三、产品的技术文件应齐全；四、按本规范要求作外观检查；第1.0。

8条施工中的安全技术措施，应遵守本规范和现行有关的安全技术规程的规定。

对重要工序，尚应事先制定安全技术措施.第1.0.9条与高压电器安装有关的建筑工程施工，应符合下列要求：一、与高压电器安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定；当设备及设计有特殊要求时，尚应符合其要求；二、设备安装前，土建工作应具备下列条件：1.屋顶、楼板施工完毕，不得有渗漏；2.室内地面基层施工完毕，并在墙上标出地面标高;在配电室内，设备及母线的构架安装后，作好抹光地面的工作；配电室的门窗安装完毕；3。

预埋件及预留孔符合设计要求，预埋件牢固;4。

进行装饰工作时有可能损坏已安装设备，或设备安装后不能再进行的装饰的工作应全部结束；5.混凝土基础及构架达到允许安装的强度，设备支架焊接质量符合要求;6。

模板、施工设施及杂物清除干净，并有足够的安装用地，施工道路畅通；7.高层构架的走道板、栏杆、平台及梯子等齐全牢固;8。

施工方案报审表目录一、编制依据 (3)二、工程概况 (3)三、施工准备 (4)四、施工步骤及工艺要求 (6)五、强制性条文 (6)五、安全文明施工 (11)六、附录 (11)一、编制依据1.1 中国电建集团江西省电力设计院《电气设备安装图》(36-NA00721S-D0119)1.2 DL/T 5161.2-2002《电气装置安装工程高压电器施工质量检验》1.3 DL/T 5161.4-2002《母线装置施工质量检验》1.4 DL/T 5161.1—5161.17—2002《电气装置安装工程质量检验及评定规程》。

1.5 DL/T 5352-2006《高压配电装置设计技术规范》1.6 GB50171-2012《盘，柜及二次回路接线》1.7 GBJ147-2010《电气装置安装工程高压电器施工及验收规范》1.8 GBJ149-2010《电气装置安装工程母线装置施工及验收规范》1.9 GB50150-2006《电气装置安装工程电气设备交接试验标准》1.10 设备厂家资料及安装使用说明书1.11 国家电网公司《电力安全工作规程》1.12《工程建设标准强制性条文》电力工程部分-2011版；1.13 《职业安全卫生与环境管理规程》。

二、工程概况中电投七琴城上风电场升压站工程35kV站用配电装置的安装主要包括：1、城上区域：1台35kV主变进线柜、1台35kV站用接地变馈线柜、1台35kV母设柜、2台35kV SVG装置成套柜安装、4台35kV集电线路馈线柜。

2、七琴区域：1台35kV主变进线柜、1台35kV站用接地变馈线柜、1台35kV母设柜、2台35kV SVG装置成套柜安装、4台35kV集电线路馈线柜。

三、施工准备（一）作业环境条件1、施工图纸已会审，作业指导书已编制，开工手续已办。

2、土建基础施工全部结束，并办理土建交付安装中间验收交接表。

电缆沟道、排水沟道等基础设施的施工已结束。

3、地下主接地网安装结束。

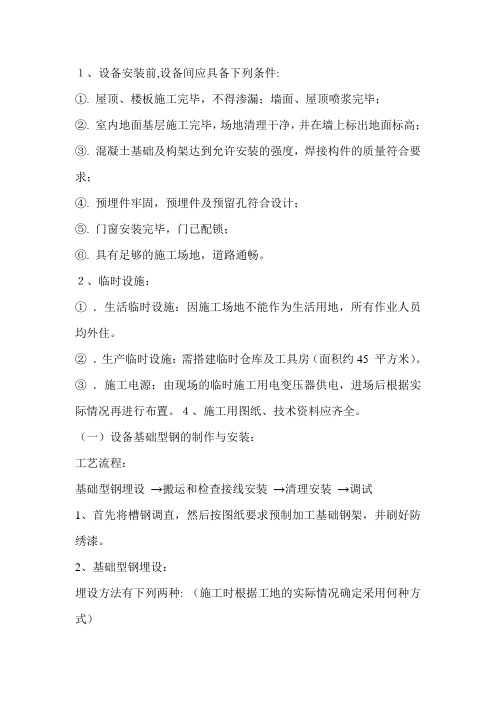

１、设备安装前,设备间应具备下列条件:①. 屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕；②. 室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高；③. 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求；④. 预埋件牢固，预埋件及预留孔符合设计；⑤. 门窗安装完毕，门已配锁；⑥. 具有足够的施工场地，道路通畅。

２、临时设施：①．生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。

②．生产临时设施：需搭建临时仓库及工具房（面积约45 平方米）。

③．施工电源：由现场的临时施工用电变压器供电，进场后根据实际情况再进行布置。

４、施工用图纸、技术资料应齐全。

（一）设备基础型钢的制作与安装：工艺流程：基础型钢埋设→搬运和检查接线安装→清理安装→调试1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。

2、基础型钢埋设：埋设方法有下列两种: （施工时根据工地的实际情况确定采用何种方式）a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过1mm，全长不超过5mm。

配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。

埋设的型钢可高出地表面5-10mm，水平调好后，可将型钢固定牢固。

全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。

b 预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。

预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒(一般大约在30mm 左右)，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。

埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。

目录1、工程概况及工程量2、编制依据3、施工准备及条件4、施工方法及工艺要求5、执行的《工程建设标准强制性条款》6、质量标准及检验要求7、洁净化安装措施8、职业健康安全与环境保证措施与文明施工要求9、附表1 工程概况及工程量1.1 工程概况国电九江“上大压小”扩建工程由江西省电力设计院设计，江西诚达工程监理咨询有限公司监理。

产品选用吉林省金冠电气股份公司成套6kV高压开关柜。

本期工程我方标段高压厂用配电装置包括#7机6KV工作A、B两段，共65面盘柜。

#7机6kV配电间布置于#7机机房10.2米层A、B排8a~9柱间，6kV A、B两段在配电间内相向排列。

6kV配电装置A、B两段工作电源分别取自#7高压厂用工作变压器的两分裂绕组，经共箱封闭母线于盘柜下部进线。

备用电源来自#5高压厂用启动/备用变压器的两低压分裂绕组，同样采用共箱封闭母线由盘柜顶部进线。

1.2 工程量1.2.1主要工作内容盘柜基础的制作安装；盘柜就位找正及安装调整；母线安装；二次回路检查及接线1.2.2主要工程量2 编制依据2.1 江西省电力院设计施工图2.2 《电气装置安装工程质量检验及评定规程》DL/T 5161-20022.3 《电气装置安装工程母线装置施工及验收规范》GBJ149-19902.4 《电气装置安装工程盘、柜及二次回路施工及验收规范》GBJ50171-922.5 《施工工艺纪律》（江西省火电建设公司）2.6 《电力建设安全工作规程》（DL5009.1-2002）2.7 《工程建设标准强制性条文》（电力工程部分）2.8 《国电集团公司精细化管理制度》3 施工准备及作业条件3.1 施工准备3.1.1 人员配备：施工人员6~8人左右，大部分的工作人员要求具有一定厂用电系统施工经验，并熟悉该项工作的施工质量及工艺要求。

3.1.2 认真熟悉图纸及相关的厂家资料3.1.3 机具配备：冲击钻1把常用电工工具1套电焊机1台电、火焊工具各1套力矩扳手2把万用表2块2500V兆欧表2块（1000V，2500V）水平仪1只套筒扳手1套弯排机1台台钻1台厂家提供的专用工具1套3.2 施工条件3.2.1 层顶、楼面施工完毕，不得渗漏。

高、低压配电装置安装施工方案二篇高压配电装置安装施工方案第一部分：前期准备工作1.1 项目背景和目标本次高压配电装置安装项目的背景是某工业园区新建项目，主要目标是为园区内各企事业单位的生产和经营提供可靠的电力供应。

1.2 施工组织架构安装施工团队由项目经理、施工队长、电气工程师、技术员、电工等组成。

项目经理负责项目整体管理和协调，施工队长负责具体施工任务的分配和监管，电气工程师负责设计和技术指导，技术员协助电气工程师完成各项技术工作，电工负责具体的电线电缆敷设和设备安装等工作。

1.3 安全措施施工前需做好安全交底，所有施工人员必须佩戴符合要求的个人防护装备，严禁擅自调整或绕过任何安全设备，施工现场必须设置安全警示标志和防护栏杆，并配备消防器材。

1.4 施工材料与设备准备根据设计要求和施工计划，准备好所需的高压开关设备、电缆线路、金具、绝缘子、跌落装置、电磁锁、保护设备、测试设备等。

第二部分：施工步骤与方法2.1 施工前测量在进行施工前，需对工程现场进行详细勘测和测量，确定电线电缆的敷设路径、设备安装位置和引线的长度等。

2.2 敷设电缆线路按照设计要求和勘测结果，合理规划电缆线路的敷设路径，并采用槽道敷设、埋地敷设或架空敷设等方式进行。

2.3 安装高压开关设备根据设计要求和施工图纸，对高压开关设备进行安装，包括设备的固定、连接以及接地等工作。

在安装过程中，应确保设备安装牢固、接线正确、接地可靠，并进行必要的调试和试运行。

2.4 接线与接地按照设计要求，对各个高压设备进行接线和接地。

接线时应严格按照接线图纸进行，确保接线正确、牢固可靠。

接地时应选择适当位置进行接地极的埋设，并采取可靠的接地措施。

2.5 安装保护设备和测试设备根据设计要求和施工图纸，安装各种保护设备和测试设备，确保电力系统的安全运行和可靠性。

保护设备包括避雷器、断路器、熔断器等，测试设备包括绝缘电阻测试仪、电参数测试仪等。

2.6 完成施工验收在完成配电装置安装施工后，进行全面的综合检查和测试，确保设备安装、接线和接地等工作的正确性和合格性。

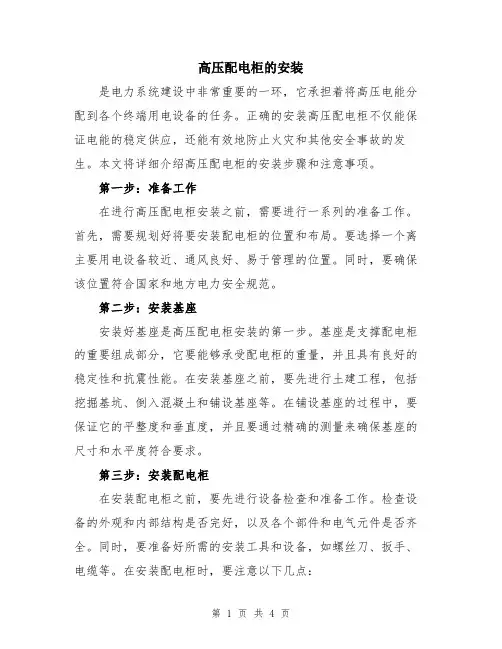

高压配电柜的安装是电力系统建设中非常重要的一环，它承担着将高压电能分配到各个终端用电设备的任务。

正确的安装高压配电柜不仅能保证电能的稳定供应，还能有效地防止火灾和其他安全事故的发生。

本文将详细介绍高压配电柜的安装步骤和注意事项。

第一步：准备工作在进行高压配电柜安装之前，需要进行一系列的准备工作。

首先，需要规划好将要安装配电柜的位置和布局。

要选择一个离主要用电设备较近、通风良好、易于管理的位置。

同时，要确保该位置符合国家和地方电力安全规范。

第二步：安装基座安装好基座是高压配电柜安装的第一步。

基座是支撑配电柜的重要组成部分，它要能够承受配电柜的重量，并且具有良好的稳定性和抗震性能。

在安装基座之前，要先进行土建工程，包括挖掘基坑、倒入混凝土和铺设基座等。

在铺设基座的过程中，要保证它的平整度和垂直度，并且要通过精确的测量来确保基座的尺寸和水平度符合要求。

第三步：安装配电柜在安装配电柜之前，要先进行设备检查和准备工作。

检查设备的外观和内部结构是否完好，以及各个部件和电气元件是否齐全。

同时，要准备好所需的安装工具和设备，如螺丝刀、扳手、电缆等。

在安装配电柜时，要注意以下几点：1.安装支架：首先，要将支架安装到基座上，并确保其稳固和水平。

根据需要，还可以安装适当数量的支撑梁，以增加支架的承重能力。

2.安装外壳和门板：将配电柜的外壳和门板安装到支架上，并用螺丝固定。

在安装过程中，要特别注意门板的开闭方向和位置，以便后续使用时方便操作。

3.接地处理：将配电柜的金属外壳和支架与地线连接，确保良好的接地。

连接地线时，要注意连接点的可靠性和导通性。

4.安装隔离开关和保护装置：根据设计要求，将隔离开关和相应的保护装置安装到配电柜上，并正确接线。

在接线过程中，要严格按照设备的接线图和电气图纸进行操作，确保各个电路连接正确无误。

5.安装电缆：将高压电缆安装到配电柜的相应接线端子上，并用螺丝固定。

在安装电缆时，要注意电缆的规格和质量，确保它们能够承受高压和大电流的要求。

高压配电柜的安装是电力系统建设中非常重要的一环，关系到电力系统的安全运行和供电质量。

本文将介绍高压配电柜的安装步骤和注意事项，以及相关的技术要求。

一、高压配电柜的安装步骤：1. 确定安装位置：根据设计要求和现场条件，确定高压配电柜的安装位置，要保证通风良好、干燥清洁的环境，避免与其他设备和通道的冲突。

2. 建立接地系统：在安装位置周围建立良好的接地系统，确保安装的高压配电柜接地可靠。

接地系统的建立应符合相关的电力规定和标准。

3. 安装基础：根据高压配电柜的尺寸和重量，选用适当的材料和方式建立基础，保证基础的稳固和承载能力。

4. 安装设备：将高压配电柜按照设计要求进行安装，注意电缆的引入、固定等细节问题。

同时要确保设备的安装平稳，不得有倾斜或者晃动的现象。

5. 连接线缆：根据设计要求，连接高压配电柜的进出线缆，确保连接可靠牢固。

在接线时应注意相线之间的间距和对地之间的间距，以及接线的顺序和正确性。

6. 安装附件：根据需要，安装高压配电柜的配套附件，如照明、监控、通信、避雷装置等，确保设备的功能完善。

7. 调试设备：安装完成后，进行设备的调试和试运行，检测设备的各项指标是否正常，确保设备的质量和功能。

二、高压配电柜的安装注意事项：1. 安装人员要经过专业培训，熟悉高压配电柜的结构、特点和安装要求，具备一定的安全意识和操作技能。

2. 安装前要进行现场勘测和安全评估，了解现场的环境和条件，确定安全措施和施工方案。

3. 安装过程中要检查设备和材料的品质和数量，确保符合质量要求，不得使用损坏或过期的设备和材料。

4. 安装过程中要注意安全防护措施，如佩戴绝缘手套、安全帽等，避免触电和其他事故的发生。

5. 安装过程中要注意设备的保护和防护，避免受到损坏或污染。

6. 安装完成后，要进行设备的调试和试运行，确保设备的正常工作和安全可靠。

三、高压配电柜的技术要求：1. 设备的绝缘性能要符合相关的标准和规定，不得有漏电现象，确保设备的安全可靠。

高压低压配电柜的安装步骤和注意事项介绍在工业领域中，电力系统的配电过程是至关重要的。

配电柜作为电力系统中的核心组件，其正确的安装和使用对于保障电力设备的正常运行起着关键作用。

本文将介绍高压低压配电柜的安装步骤和注意事项，以帮助读者更好地了解和掌握配电柜的安装要点。

一、安装步骤1. 安装位置选择在开始安装配电柜之前，首先要选择一个适当的安装位置。

通常情况下，配电柜应该安装在设备操作和维护人员容易接近的地方。

同时，还应考虑其与其他设备的配套和安装空间的要求。

2. 安装基础制作配电柜的安装基础需要有足够的强度和稳定性，以确保配电柜的稳固安装。

在制作安装基础时，需要根据实际情况选择适当的材料，并按照设计要求进行制作，确保基础的平整度和水平度。

3. 安装前的准备工作在正式安装配电柜之前，需要进行一些准备工作。

首先，应检查配电柜本身的完好性，确保其内部零部件齐全，电缆连接良好。

其次，应检查配电柜周围环境，确保没有易燃、易爆等危险品。

4. 配线安装配线是配电柜安装的关键环节。

在进行配线安装时，应按照设备接线图和电气图纸的要求进行，确保正确连接电源线、负载线和接地线等。

同时，还要注意保持线缆的整齐有序，避免交叉干扰。

5. 环境通风与散热配电柜的正常运行需要保持良好的通风和散热。

因此，在安装过程中，应确保配电柜四周空间充足，并预留足够的散热空间。

另外，还需要安装风机或风道等散热装置，以保持配电柜内部的温度不超过规定范围。

6. 连接测试在完成配电柜的安装后，还需要进行连接测试，以确保各部件之间的连接正确且可靠。

测试过程中，应注意检查电源线的电压、频率等参数是否符合要求，同时还要观察配电柜运行过程中的异常情况。

二、注意事项1. 安全第一在安装过程中，安全始终是第一位的原则。

操作人员应佩戴绝缘手套、护目镜等必要的个人防护装备，以防止电击和其它伤害。

同时，还要注意配电柜内部的电压情况，确保在无电压的情况下进行必要的操作。

目录一、编制依据 (1)二、工程概况、施工范围及工程量 (1)三、施工准备和施工条件 (1)四、综合进度和配合要求 (3)五、施工主要机具及材料 (3)六、主要施工方法和步骤 (4)七、施工质量标准和工艺要求 (9)八、应注意的质量问题 (12)九、成品保护要求 (12)十、安全、环保及文明施工措施和要求 (12)十一、其它需说明问题及附录、附加的各种相关必备内容 (14)一、编制依据1.《电气装置安装工程高压电气施工施工及验收规范》（GB50147—2010）。

2.电气装置安装工程质量检验及评定规程（DL/T5161.1~5161.17—2002）。

3.《国家电网公司基建安全管理工作规定》4.《电气专业施工组织设计》5.《施工组织总设计》6.《质量、职业健康安全、环境管理体系文件》。

（2008年版）7.《电力建设安全工作规程》变电部分。

（2002年版）8.辽宁新创达电力设计研究有限公司设计的图纸9.河南平高电气股份有限公司220KV GIS厂家图纸10.《国家电网公司输变电工程工艺标准库》基建质量【2010】100号11.《国家电网公司输变电工程施工工艺示范手册》（中国电力出版社出版）12.辽宁省电力有限公司72.5千伏及以上气体绝缘金属封闭开关设备管理补充规定13.东北电力建设监理有限公司发行的组合电器安装监理管理办法二、工程概况、施工范围及工程量1. 本工程为220KV阿金变电站新建工程， 220千伏阿金变电站工程本期装设180MVA 主变1台， 220千伏出线2回、7个间隔，66千伏本期出线11回、17个间隔，本期装设1组66千伏10500Kvr电力电容器。

2. 220KVGIS组合电器、220 kV氧化锌避雷器、220 kV电压互感器、220 kV架空线路安装。

三、施工准备和施工条件1．所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格。

2．安装组长要具备对该小组分项工程合理安排的能力，熟知与本小组施工项目相关的图纸，并及时备好本小组施工材料，对本小组的安装记录要及时审核并收交至班组技术人员。

高压配电装置安装与调试背景介绍高压配电装置是供电系统中的重要设备，用于将电能从发电厂传送到用户。

它的安装和调试是确保电能传输安全和正常运行的关键环节。

安装步骤以下是高压配电装置安装的步骤：1. 设计规划：根据需求和系统要求，制定装置的设计规划，确保安装满足需求。

2. 设备准备：准备好高压配电装置以及安装所需的其他设备和材料。

3. 安装位置选择：根据设计规划和现场实际情况选择合适的安装位置，确保安全可靠。

4. 安装固定：将高压配电装置进行固定安装，确保稳定性和安全性。

5. 连接布线：根据设计规划进行电缆和导线的连接布线，确保正常传输电能。

6. 安装配套设施：安装和连接辅助设施，如保护装置、控制装置等，保证整套系统的完整功能。

7. 联接调试：连接配套设施后进行调试，确保设备之间的联接正常，功能可靠。

8. 功能检测：对高压配电装置进行功能性检测，确保各项功能正常运行。

安装注意事项在进行高压配电装置的安装过程中，需要注意以下事项：- 安全可靠：安装需要遵循相关安全规定，确保安全可靠的电路连接和设备运行。

- 线路布置：电缆和导线的布置应符合规范，减少电能传输中的损耗和干扰。

- 绝缘检测：在安装过程中进行绝缘检测，确保电路绝缘良好，避免电击等安全问题。

- 地线连接：正确连接地线，提供电路的可靠接地，保护设备和使用者的安全。

- 设备保护：安装过程中要注意设备的防护和保养，避免损坏和故障。

调试步骤以下是高压配电装置调试的步骤：1. 确认连接：检查设备的电缆和导线连接是否正确、牢固。

2. 电源检测：对高压配电装置的电源进行检测，确保电源稳定。

3. 开关操作：对开关进行操作测试，确保正常开关和断开电源。

4. 保护设备测试：对保护装置进行测试，确保正常工作。

5. 负载检测：接入负载并进行测试，确保设备可以正常承载负载。

6. 故障检测：进行故障检测和排除，确保设备无故障。

7. 运行试验：进行设备运行试验，确保设备的稳定性和可靠性。

高压配电柜的安装1、应严格按设计图纸和技术交底要求施工，发生疑问、现场和设备与图纸不相符时，应停止安装，在与设计人员或项目负责人得到解决方案后方可继续进行。

2、有下列情况之一不得搬运开关设备：隔离开关、闸刀型开关的刀闸处在断开位置时；断路器、气动低压断路器、传动装置以及有返回弹簧或自动释放的开关在合闸位置和未锁好时。

3、检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。

所有附件和相关证书资料齐全。

4、在调整开关设备及传动装置时，必须有防止开关意外脱扣伤人的可靠措施，施工人员必须避开开关可动部分的动作空间。

对于液压、气动及弹簧操作机构，严禁在有压力或弹簧储能的状态下进行拆装或检修工作。

5、所安装的设备在安装地点拆箱后，应立即将箱板等杂物清理干净，以免阻塞通道或钉子扎脚。

6、柜盘在撬动就位时人力应足够，指挥应统一，狭窄处应防止挤伤。

7、柜盘底加垫时不得将手伸入底盘，单面盘并列安装时应防止靠盘时挤伤手。

8、柜盘在安装固定好前，应有防止倾倒的措施，特别是重心偏在一侧的柜盘。

9、安装柜盘上的设备时应有专人扶持。

10、在墙上安装操作箱及其他较重的设备时，应做好临时支撑，待确实固定好后方可拆除该支撑。

11、柜盘内的各式熔断器，凡直立布置的必须上口接电源侧，下口接负荷侧。

12、新装柜的小母线在与运行柜上的小母线接通前，应有隔离措施。

带电系统与非带电系统必须有明显可靠的隔断措施，确认非带电系统无带电的可能，并应设警告标示。

13、干燥电气设备或元件，均应控制其温度。

干燥场地不得有易燃物，；并应有消防设施。

14、在运行的变电所及高压配电室搬动梯子、线材等长物时，应放倒搬运，并应与带电部分保持安全距离。

15、在带电设备周围不得使用钢卷尺或卷尺进行测量工作，应用木尺或其他绝缘量具。

16、母线安装：1）母线架设前应检查金具是否符合要求，构架应验收合格。

2）绝缘子及母线不得作为施工时吊装承重的支持点。

3）母线安装完毕后，应度量母线之间距离及相间螺栓距离是否符合该柜盘电气等级的安全净距。

高、低压配电装置安装施工方案1高压配电装置是用于输送、分配和控制电能的重要设备，广泛应用于工矿企业、建筑物、城市配电网等场所。

安装高压配电装置需要遵守一系列的安全规范和施工标准，以确保设备的正常运行和人员的安全。

本文将从高压配电装置的安装准备、施工流程、安全措施以及安装设备的调试等方面进行详细介绍。

一、安装准备1.确定安装位置：根据设计要求和现场具体情况，选择适合安装高压配电装置的位置。

安装位置应具备良好的通风、排水条件，并且远离易燃易爆物品和防止侵入的措施。

2.准备施工图纸：根据工程设计图纸，制定详细的施工方案。

施工方案包括设备安装位置、连接方式、导线尺寸及型号、接地装置等具体细节。

3.准备施工材料和工具：根据施工方案，准备好所需的安装材料和工具，如导线、绝缘子、接地装置、连接器、螺丝刀、扳手等。

4.安全措施准备：提前安排好电气工程师和施工人员进行安全培训，并给予必要的个人防护装备，如安全帽、防护眼镜、绝缘手套等。

二、施工流程1.现场勘测：根据设计要求和施工图纸，对设备安装位置进行细致勘测。

确保设备安装的准确性和合理性，避免因现场情况影响设备的正常运行。

2.设备安装：按照施工图纸和安装准备中的安装位置，将高压配电装置固定在安装座上。

根据设备要求，正确安装导线、绝缘子以及连接器等零部件。

3.接地装置安装：根据设计要求，在设备附近安装接地装置，确保设备的安全接地，防止雷击和漏电等事故的发生。

4.导线连接：将导线根据设计要求连接到相应的设备上。

在连接过程中，要注意导线的绝缘状况和连接的紧固度，确保安全可靠。

5.检查和调试：完成设备的安装后，对整个系统进行检查和调试，确保设备按照设计要求正常运行。

包括控制系统、保护系统的功能调试以及检查设备的电气连通性等。

三、安全措施1.施工人员的安全：严格按照电气工程的安全要求，佩戴个人防护装备，如安全帽、防护眼镜、绝缘手套等。

施工人员应经过专业培训，了解高压配电装置的危险性和正确的施工操作。

一、编制依据1. 《高压配电装置安装工程施工及验收规范》（GB 50147-2010）2. 《起重机械安全规程》（GB 6067.1-2010）3. 《电力建设安全工作规程》（DL 5009.3-2013）4. 《国家电网公司电力安全工作规程》（Q/GDW 1799.1-2013）二、工程概况1. 工程名称：XX变电站高压柜吊装工程2. 工程地点：XX市XX变电站3. 工程规模：本工程共需吊装高压柜10台，其中6KV中置式高压开关柜2台，10KV高压开关柜8台。

三、施工工艺方法1. 吊装设备：选用50吨汽车吊一台，配备符合吊装要求的吊具。

2. 吊装前准备：对高压柜进行检查，确保无损坏；检查吊具及起重机械，确保安全可靠；制定吊装方案，明确吊装步骤和安全措施。

四、施工步骤1. 吊装前的准备工作：检查吊具、起重机械，确保安全可靠；确定吊点位置，对高压柜进行加固。

2. 吊装：将高压柜从地面吊起，缓慢移动至安装位置；调整高压柜的垂直度，确保安装准确。

3. 安装：将高压柜放置在安装位置，进行固定；检查高压柜的安装质量，确保符合要求。

五、安全保证措施1. 施工人员必须经过专业培训，熟悉高压柜吊装操作规程和安全注意事项。

2. 吊装过程中，严禁无关人员进入吊装区域。

3. 吊装过程中，严格执行起重机械安全规程，确保起重机械安全运行。

4. 吊装过程中，确保高压柜与起重机械连接牢固，防止意外脱落。

5. 吊装过程中，严格执行安全操作规程，确保吊装作业安全。

六、质量保证措施1. 施工人员严格按照施工图纸和施工规范进行操作，确保高压柜安装质量。

2. 吊装过程中，对高压柜进行检查，确保无损坏。

3. 安装完成后，对高压柜进行功能测试，确保安装质量符合要求。

七、物资资源计划1. 50吨汽车吊一台2. 吊具一套3. 高压柜加固材料八、人力资源计划1. 项目经理1名2. 技术负责人1名3. 施工人员5名九、应急预案1. 吊装过程中，如发现高压柜损坏，立即停止吊装，进行维修或更换。
