低压配电线路保护的几个问题

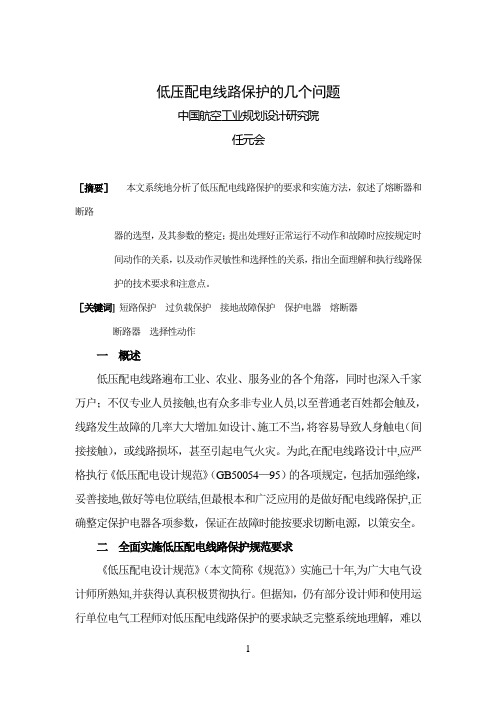

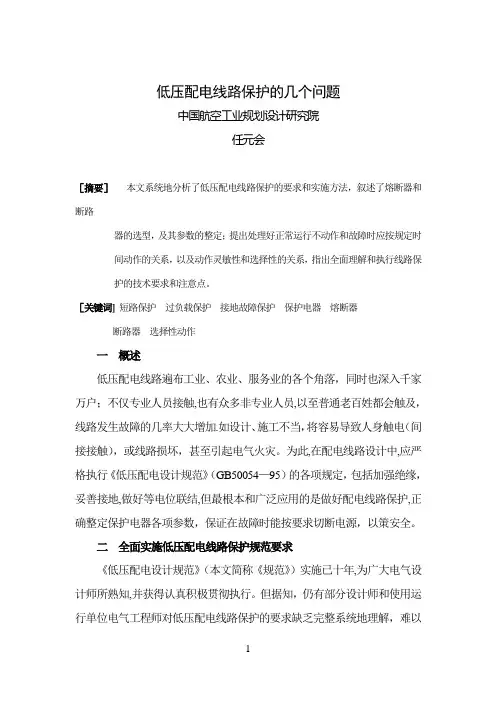

低压配电线路保护的几个问题中国航空工业规划设计研究院任元会［摘要］本文系统地分析了低压配电线路保护的要求和实施方法，叙述了熔断器和断路器的选型，及其参数的整定；提出处理好正常运行不动作和故障时应按规定时间动作的关系，以及动作灵敏性和选择性的关系，指出全面理解和执行线路保护的技术要求和注意点。

［关键词]短路保护过负载保护接地故障保护保护电器熔断器断路器选择性动作一概述低压配电线路遍布工业、农业、服务业的各个角落，同时也深入千家万户；不仅专业人员接触,也有众多非专业人员,以至普通老百姓都会触及，线路发生故障的几率大大增加.如设计、施工不当，将容易导致人身触电（间接接触），或线路损坏，甚至引起电气火灾。

为此,在配电线路设计中,应严格执行《低压配电设计规范》（GB50054—95）的各项规定，包括加强绝缘，妥善接地,做好等电位联结,但最根本和广泛应用的是做好配电线路保护,正确整定保护电器各项参数，保证在故障时能按要求切断电源，以策安全。

二全面实施低压配电线路保护规范要求《低压配电设计规范》（本文简称《规范》）实施已十年,为广大电气设计师所熟知,并获得认真积极贯彻执行。

但据知，仍有部分设计师和使用运行单位电气工程师对低压配电线路保护的要求缺乏完整系统地理解，难以全面、准确地把握。

为此，本文拟对此作一较系统的叙述和分析,阐述各项要求的内在联系.配电线路设计中，至少要考虑以下和保护相关的要求。

1、《规范》第四章规定配电线路应装设短路保护、过负载保护和接地故障保护，而且每段配电线路都应满足这三项保护要求（特别规定者除外)。

2、《规范》还规定上下级保护电器的动作应具有选择性,使故障时只切断该故障线路，而上级保护电器不应动作，力求缩小停电范围.3、电路发生故障时，保护电器应能在规定时间内动作；另一方面，在正常工作和用电设备正常起动时，保护电器均不应动作。

4、《规范》规定导体截面应满足动热稳定要求，要和保护电器能协调配合，也就是选择的导体类型和截面，应该和保护电器类型和整定值相关联。

低压配电线路常见故障分析1. 引言1.1 概述【低压配电线路常见故障分析】低压配电线路是工业生产和日常生活中非常常见的电力配电系统，它承担着将电力从电源传输到终端用户的重要任务。

在使用过程中，由于各种原因，低压配电线路常常会出现各种故障，给生产和生活带来安全隐患。

是指对低压配电线路中常见的故障进行分析和归纳，以便及时发现和解决故障，确保低压配电线路的安全运行。

常见的低压配电线路故障包括短路故障、过载故障、接地故障、绝缘故障和线路老化故障。

本篇文章将从以上几个方面展开讨论，逐一分析低压配电线路常见故障的原因、特点及应对措施。

我们还将提出一些提高低压配电线路安全性的建议，强调加强低压配电线路维护的重要性，以期为解决低压配电线路故障提供参考和帮助。

2. 正文2.1 短路故障短路故障是低压配电线路中常见的故障之一，通常是由于线路中两个或多个导体之间发生直接接触或电阻过小而导致电流突然增大而引起的。

短路故障会导致线路发生过流，可能引发火灾和其他安全隐患。

短路故障的主要原因包括线路设备老化、设备故障、接线松动、外部环境因素等。

为了及时排除短路故障，可以采取以下措施：定期对低压配电线路进行巡视检查，发现隐患及时处理；加强对线路设备的维护保养工作，确保设备的正常运行；安装过载保护开关和短路保护器可以及时切断电路，保护电气设备和线路不受损坏。

在发生短路故障时，应立即切断电源，并采取相应的安全措施，如穿戴绝缘手套、穿戴绝缘鞋等，保护自身安全。

及时联系专业电力维修人员进行排查和修复，确保线路的正常运行，避免造成更大的安全隐患。

通过加强对低压配电线路的维护和管理，可以有效地预防和减少短路故障的发生，确保电气设备和线路的安全运行。

2.2 过载故障过载故障是低压配电线路常见的故障之一，其产生原因主要是由于负荷过大导致电流超过线路所能承受的额定值而发生。

当配电线路过载时，会造成线路发热，甚至引发火灾危险。

为了及时排除过载故障，需要从以下几个方面进行分析和处理：1. 定期检查配电负荷：对低压配电线路的负荷情况进行定期检查，确保负荷在线路承载范围内，避免因负荷过大引起过载故障的发生。

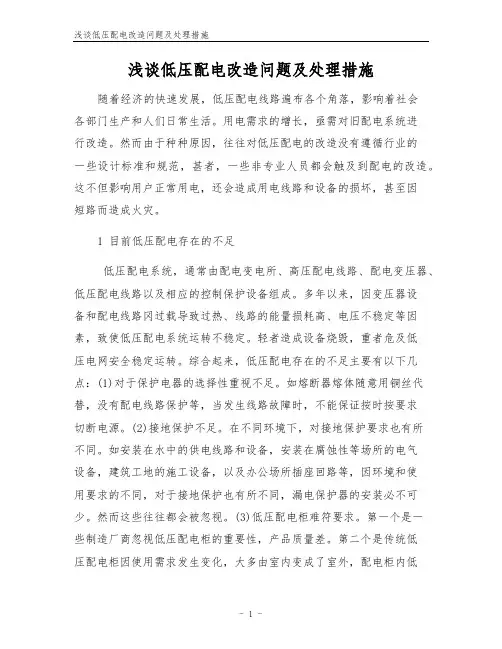

浅谈低压配电改造问题及处理措施随着经济的快速发展，低压配电线路遍布各个角落，影响着社会各部门生产和人们日常生活。

用电需求的增长，亟需对旧配电系统进行改造。

然而由于种种原因，往往对低压配电的改造没有遵循行业的一些设计标准和规范，甚者，一些非专业人员都会触及到配电的改造。

这不但影响用户正常用电，还会造成用电线路和设备的损坏，甚至因短路而造成火灾。

1 目前低压配电存在的不足低压配电系统，通常由配电变电所、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备组成。

多年以来，因变压器设备和配电线路冈过载导致过热、线路的能量损耗高、电压不稳定等因素，致使低压配电系统运转不稳定。

轻者造成设备烧毁，重者危及低压电网安全稳定运转。

综合起来，低压配电存在的不足主要有以下几点：(1)对于保护电器的选择性重视不足。

如熔断器熔体随意用铜丝代替，没有配电线路保护等，当发生线路故障时，不能保证按时按要求切断电源。

(2)接地保护不足。

在不同环境下，对接地保护要求也有所不同。

如安装在水中的供电线路和设备，安装在腐蚀性等场所的电气设备，建筑工地的施工设备，以及办公场所插座回路等，因环境和使用要求的不同，对于接地保护也有所不同，漏电保护器的安装必不可少。

然而这些往往都会被忽视。

(3)低压配电柜难符要求。

第一个是一些制造厂商忽视低压配电柜的重要性，产品质量差。

第二个是传统低压配电柜因使用需求发生变化，大多由室内变成了室外，配电柜内低趣电器也在运转时受到了温度的影响，配电箱中的剩余电流动作保护器会发生一些故障。

“)电涌保护器的选择。

民用建筑物内安装的电子信息设备耐压水平很低，而通常只是考虑了防雷击措施，忽略了雷电电磁脉冲对设备的影响，或没有根据低压电源系统的不同形式安装不同类型的电涌保护器。

2改造措施(1)保护选择性。

低压配电系统应具备绝对选择性或完全选择性。

应该在电路与电器中接入熔断器，当电流超过规定阀值后，能够熔断一个或几个特殊设计的相应部件。

浅谈低压配电网线路存在的问题及解决措施摘要：在低压配电网线路中，会出现许多原因导致配电线路或设备故障的产生，当电路发生故障时，系统将无法正常工作，因此，分析出现问题的原因，并做到建设故障发生的可能，防止故障出现，并能准确的判断问题所在和及时排除故障。

关键词：低压配电；线路；运行；问题；措施引言目前在我国电力系统建设发展的过程中,其配电线路在使用时,容易受到外界环境因素的影响,而出现许多的故障问题,这不仅给人们带来了巨大的经济损失, 还给人们的日常生活和生产造成了一定的影响, 因此我们就要对这些故障问题进行分析, 从而采用相应的技术手段来对其进行处理, 以确保电力资源的正常输送。

不过,在不同的地区当中,低压配电线路设备的线路走径情况也就不一样, 而且还要受到天气和地质环境的影响, 这就给低压配电线路的维护工作带来了许多的不便, 因此我们在对低压配电线路建设的过程中,我们就要根据线路建设的实际情况, 采用相关的防护措施来对其进行处理, 以确保整个电力系统电力资源的正常输送。

下面我们就对低压配电线路常见故障问题和防护措施进行介绍。

1 低压配电线路常见问题与故障分析在配电线路的运行过程中问题的存在与故障的出现都会给其运行的稳定性带来较大影响，这主要体现在配电变压器造成的继电保护误动作、电流互感器引发的拒动现象、配电线路保护范围无法确定、重合闸误动问题、接线方式选择问题等环节。

以下从几个方面出发，对低压配电线路常见问题与故障进行了分析。

①配电变压器造成的继电保护误动作。

配电变压器造成的继电保护误动作是造成配电变压器的故障出现的原因之一。

通常来说在配电线路的运行过程中较为常用的继电保护方式是二段式电流保护方式，这种保护方式在配电线路的系统阻抗较大时取得的效果较小并且会容易造成继电保护误动作的发生。

在这种情况下当配电线路的变压器个数较少则故障造成的问题不大，但是当配电线路的变压器数量较多其造成的问题对于电力系统的正常运行则会造成较大阻碍。

低压配电线路故障原因分析及保护措施探讨低压配电线路故障是指在电力系统中，低压配电线路发生故障，导致供电中断或电网负荷无法正常供电的情况。

这种故障可能会造成生产停工、设备损坏以及安全事故等严重后果。

对低压配电线路的故障原因进行分析，并采取相应的保护措施十分重要。

低压配电线路故障的原因分析主要包括以下几个方面：1. 线路老化：低压配电线路使用时间长了，线路的绝缘子等部件可能会老化，导致绝缘强度下降，进而引发短路故障。

2. 外力破坏：低压配电线路容易受到外力的破坏，比如施工作业时误操作、天气恶劣导致树木倒塌等，都可能造成线路的破裂或接触故障。

3. 电气设备故障：低压配电线路上的电气设备，如断路器、隔离开关等也有可能出现故障，造成线路的短路或断路。

为了保护低压配电线路，可以采取以下几个措施：1. 做好线路维护：定期进行线路巡视和检查，发现问题及时修复，比如更换老化的绝缘子、加强对线路的定期绝缘测试，确保线路的绝缘强度。

2. 增强线路的抗外力能力：在设计和施工过程中，要考虑到低压配电线路可能受到的外力破坏，采取相应的防护措施，如安装避雷器、护线管等，提高线路的抗外力能力。

3. 定期对电气设备进行检修和测试：定期对低压配电线路上的电气设备进行检修和测试，确保设备的正常运行，及时更换出现故障的设备，避免故障蔓延。

4. 加强培训和管理：加强对从业人员的培训，提高其对低压配电线路的操作和维护意识，确保工作的规范和安全。

加强对低压配电线路的管理，建立健全的维护和安全管理制度，及时处理和上报线路故障情况。

低压配电线路故障的原因多种多样，需针对具体情况进行分析和采取保护措施。

通过定期维护、加强线路抗外力能力、对电气设备进行检修和测试以及加强培训和管理等措施，可以有效降低低压配电线路的故障概率，提高供电可靠性和安全性。

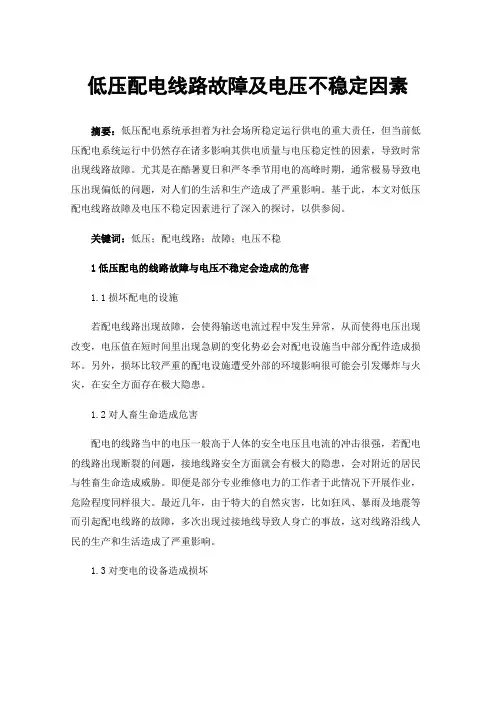

低压配电线路故障及电压不稳定因素摘要：低压配电系统承担着为社会场所稳定运行供电的重大责任，但当前低压配电系统运行中仍然存在诸多影响其供电质量与电压稳定性的因素，导致时常出现线路故障。

尤其是在酷暑夏日和严冬季节用电的高峰时期，通常极易导致电压出现偏低的问题，对人们的生活和生产造成了严重影响。

基于此，本文对低压配电线路故障及电压不稳定因素进行了深入的探讨，以供参阅。

关键词：低压；配电线路；故障；电压不稳1低压配电的线路故障与电压不稳定会造成的危害1.1损坏配电的设施若配电线路出现故障，会使得输送电流过程中发生异常，从而使得电压出现改变，电压值在短时间里出现急剧的变化势必会对配电设施当中部分配件造成损坏。

另外，损坏比较严重的配电设施遭受外部的环境影响很可能会引发爆炸与火灾，在安全方面存在极大隐患。

1.2对人畜生命造成危害配电的线路当中的电压一般高于人体的安全电压且电流的冲击很强，若配电的线路出现断裂的问题，接地线路安全方面就会有极大的隐患，会对附近的居民与牲畜生命造成威胁。

即便是部分专业维修电力的工作者于此情况下开展作业，危险程度同样很大。

最近几年，由于特大的自然灾害，比如狂风、暴雨及地震等而引起配电线路的故障，多次出现过接地线导致人身亡的事故，这对线路沿线人民的生产和生活造成了严重影响。

1.3对变电的设备造成损坏若配电的线路出现接地等问题无法正常工作的时候，变电站的母线电流会是零序的电流且励磁的电流会增加，铁芯达到饱和状态，若长时间处在此状态下工作，则电压的互感器会出现烧毁的情况。

2低压配电线路的故障及电压不稳定的因素2.1线路本身故障由于线路长期处于高负荷运载状态，性能以及本身的完整性容易受到影响，而且诸多低压配电线路处于荒郊野岭，不可控以及不安全因素较多，容易造成线路表皮破损、绝缘层损坏，导致线路某些功能丧失；或长时间得不到养护与更新，使得线路出现老化，导致运行中容易断裂。

2.2雷击、技术、设备等外部因素造成的故障低压配电线路通常以架空方式安装，并常设置在空旷地区。

低压配电管理中存在的问题低压配电管理作为电力系统中至关重要的一环，在电力工程中占据着重要的地位。

它涉及到电力系统的输配电环节，关乎到电能的有效利用和安全供应。

在低压配电管理中，仍然存在一些问题，这些问题不仅会影响到电力系统的正常运行，而且可能会造成安全隐患。

有必要对低压配电管理中存在的问题进行深入分析和研究，寻求解决之道，以确保电力系统的正常运行和供电安全。

一、系统老化问题低压配电系统是电力系统中比较长寿命的设备，通常在使用寿命内长期运行。

由于长期使用和环境因素的影响，配电设备和线路会出现老化现象，容易出现绝缘老化、设备老化等问题。

特别是在一些老旧建筑中，低压配电设备使用年限较长，设备老化严重，这会造成设备运行不稳定，影响系统的安全性和稳定性。

二、线路故障问题低压配电系统中，线路故障是比较常见的问题。

线路故障可能由于设备老化、过载、短路等原因引起，一旦发生线路故障，会严重影响供电质量和供电可靠性。

特别是在一些人口密集区域和工业区域，一旦出现线路故障会影响到大量用户的用电，造成一定的经济损失。

三、过载和短路问题低压配电系统中，过载和短路是比较常见的问题。

过载通常是由于设备设计容量不足或者用户用电负荷超出设计容量引起，短路则通常是由于设备故障等原因引起。

过载和短路一旦发生，会对系统的正常运行造成严重影响，甚至引起设备损坏和火灾等严重后果。

四、维护管理不及时低压配电系统一旦发生故障，需要进行及时的维修和保养，否则会对系统的正常运行造成严重影响。

然而在一些企业和单位中存在维护管理不及时的情况，由于人力和物力不足等原因，导致低压配电系统的维护管理不到位，这会增加系统故障的概率，对系统的安全性和稳定性造成严重威胁。

五、安全隐患问题低压配电系统中存在一些安全隐患，比如设备老化、线路短路、过载等问题，一旦发生故障可能会引起火灾、触电事故等安全事故。

而在一些单位和企业中存在一些违章操作和管理不当的情况，这些都会增加安全隐患的发生概率，对人身和财产安全造成严重威胁。

380V低压配电网故障分析及其消除措施随着现代产业的发展，全国各地的低压配电网都在不断建设与完善之中。

低压配电网作为电力系统中的最后一级配电网，其运行质量直接关系到电力供应的稳定性和可靠性。

然而，低压配电网在运行过程中也经常出现各种故障，严重影响到其正常运行。

本文将详细分析低压配电网常见的故障现象，并给出相应的消除措施。

一、线路故障低压配电网中最常见的故障就是线路故障。

线路故障指的是线路上发生短路、过载等现象，导致了线路的中断或断电。

线路故障的主要原因是线路设计不合理、设备老化以及人为操作不当等。

解决措施：首先，对于线路设计不合理的情况，可以考虑重新设计和改造线路。

其次，应定期对配电设备进行检查和维护，及时更换老化的设备，确保设备的完好运行。

最后，应加强人员的培训，改善管理制度，降低因人为操作不当造成的配电事故几率。

二、设备故障在低压配电网中，常见的设备故障有断路器跳闸、电缆故障、开关故障等。

这些设备故障通常是由于设备老化、外力损伤、操作不当等原因引起的。

解决措施：为了避免设备故障，应定期对设备进行检查和维护，及时更换老化的设备，保持设备的完好运行状态。

对于设备损坏的情况，应及时更换或修复，以免影响整个配电系统的正常运行。

三、瞬时过电压低压配电网在运行过程中，会经常遭受到瞬间的过电压干扰。

这些过电压的瞬间峰值可以达到数倍甚至数十倍的额定电压，引起电力设备和线路的故障。

解决措施：要消除瞬时过电压，首先需要进行配电线路降压、降阻以及应用低电压跳线、屏蔽、滤波等技术手段。

其次，需要进行接地电阻测量和改善接地条件，以提高电力系统的接地方式和能力。

最后，应加强对EPC项目的管理，严格执行电力设备和线路的安装、调试、验收等规定，以提高电力系统的稳定性和可靠性。

四、中性点失地中性点失地指的是低压配电网的中性导线失去接地，或接地电阻大于规定值的情况。

当中性点失地时，会引起配电设备和线路的过电压、过流等问题，导致整个配电系统的动力性能下降。

低压配电线路常见故障分析低压配电线路是指额定电压在1000V以下的供电系统，通常用于工厂、商业建筑、居民区等场所。

低压配电线路的安全稳定运行对于保障电力系统的正常供电以及避免安全事故具有重要意义。

在实际运行中，低压配电线路常常面临各种故障问题，如过载、短路、接触不良等。

本文将针对低压配电线路常见故障进行分析，以便更好地指导工程师和操作人员日常的维护和故障排除工作。

一、过载过载是低压配电线路常见的故障之一。

通常是因为负载电流超过了线路的额定电流，导致线路过热，甚至引发火灾。

常见的过载原因包括负载过大、短路、设备故障等。

解决过载问题的关键在于合理设计线路容量，合理设置保护装置，及时清理负载设备。

二、短路短路是低压配电线路的另一种常见故障。

短路通常是因为电气设备出现内部故障，导致电气绝缘击穿，产生电气短路。

短路会导致线路电压骤降，引起设备损坏，甚至引发火灾。

为了避免短路，需要保证电气设备的质量，严格执行电气安全规范，及时对设备进行维护和检修。

三、接触不良接触不良也是低压配电线路常见的故障之一。

接触不良通常是由于连接螺栓松动、接线端子腐蚀、接触面受污染等原因导致的电气连接不良。

接触不良会导致线路电阻升高，影响设备运行稳定，甚至引发设备故障。

为了避免接触不良故障，需要定期对接线端子进行检查和紧固，保持接触面的清洁。

四、漏电漏电是低压配电线路的常见隐患之一。

漏电通常是由于电气设备绝缘破损或设备内部电气元件老化故障导致的。

漏电会造成对地绝缘电阻下降，增加触电和火灾的风险。

需要定期对电气设备进行绝缘测试，及时更换老化的电气元件，确保电气设备的安全可靠运行。

五、过压过压也是低压配电线路的常见故障之一。

过压通常是由于电网电压异常波动、雷击、或设备故障等原因造成的。

过压会损坏电气设备、影响设备性能、甚至引发火灾。

为了避免过压问题，需要加装过压保护装置，及时排除设备故障，并对电网电压进行监测和调节。

六、综合分析除了以上列举的常见故障外，低压配电线路还可能面临其他问题，如电气设备老化、线路接地故障、电能质量问题等。
