1 按照截面积大体相近，并且饶X轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H型钢有关型号与GB/T706-88〈热轧工字钢尺寸、外形、重量及允许偏差〉〉中的工字钢的有关型号以及他们的性能参数比较表（见表Ｂ１），以供有关人员在使用Ｈ型钢替代工字钢时参考。
表Ｂ１ Ｈ型钢与工字钢型号及性能参数比较表
工字钢型 号 Ｈ型钢型号 Ｈ型钢与工字钢性能参数比较 工字钢型
号 Ｈ型钢型号 Ｈ型钢与工字钢性能参数比较
横截面积 抗弯强度 抗剪强度 抗弯刚度 惯性半径 横截面积 抗弯强度 抗剪强度 抗弯刚度 惯性半径
ix iy ix iy
I10 H125×60 1.19 1.36 1.63 1.70 1.20 0.86 I40a H400×200 0.98 1.09 0.79 1.09 1.06 1.64
I12..6 H150×75 1.00 1.17 1.19 1.39 1.18 1.02 H450×150 0.97 1.11 0.97 1.25 1.13 1.11
I14 H175×90 1.08 1.37 1.15 1.71 1.26 1.18 H446×199 0.99 1.20 0.88 1.34 1.16 1.56
I16 H175×90 0.89 0.99 0.92 1.08 1.10 1.08 I40b H400×200 0.89 1.04 0.67 1.04 1.08 1.68
H198×99 0.90 1.16 0.95 1.43 1.26 1.16 H450×150 0.89 1.06 0.83 1.19 1.15 1.14
H200×100 1.06 1.33 1.16 1.67 1.25 1.17 H446×199 0.90 1.14 0.75 1.27 1.19 1.59
I18 H200×100 0.90 1.01 0.95 1.13 1.12 1.11 H450×200 1.04 1.32 0.85 1.48 1.19 1.62
2 H248×124 1.07 1.55 1.09 2.13 1.41 1.39 H500×150 1.04 1.35 1.01 1.69 1.27 1.12
I20a H248×124 0.93 1.21 0.91 1.50 1.28 1.31 I40c H400×200 0.82 0.99 0.59 0.99 1.11 1.71
H250×125 1.07 1.38 1.09 1.72 1.28 1.32 H450×150 0.82 1.01 0.72 1.14 1.18 1.15
I20b H248×124 0.83 1.15 0.72 1.42 1.31 1.35 H446×199 0.83 1.09 0.65 1.22 1.22 1.63
H250×125 0.96 1.30 0.86 1.63 1.31 1.35 H450×200 0.95 1.26 0.74 1.41 1.22 1.65
I22a H250×125 0.90 1.05 0.92 1.20 1.16 1.21 H500×150 0.96 1.29 0.89 1.61 1.30 1.15
H298×149 0.99 1.40 1.02 1.90 1.38 1.41 H496×199 0.99 1.42 0.81 1.76 1.34 1.61
I22b H250×125 0.81 1.00 0.74 1.14 1.18 1.23 I45a H450×200 0.95 1.05 0.81 1.05 1.05 1.52
H298×149 0.89 1.33 0.82 1.80 1.41 1.44 H500×150 0.96 1.07 0.97 1.19 1.02 1.05
H300×150 1.02 1.50 0.96 2.05 1.41 1.44 H496×199 0.99 1.18 0.89 1.30 1.15 1.48
I25a H298×149 0.86 1.08 0.84 1.29 1.22 1.36 I45b H450×200 0.87 1.00 0.70 1.00 1.07 1.54
H300×150 0.98 1.22 0.99 1.47 1.22 1.36 H500×150 0.88 1.03 0.84 1.14 1.14 1.07
I25b H298×149 0.78 1.03 0.68 1.22 1.25 1.36 H496×199 0.91 1.13 0.75 1.24 1.17 1.50
H300×150 0.89 1.16 0.81 1.39 1.25 1.36 H500×200 1.03 1.28 0.86 1.42 1.18 1.52
3 H346×174 0.99 1.54 0.87 2.12 1.46 1.61 I45c H450×200 0.81 1.03 0.67 0.96 1.09 1.57
I28a H346×174 0.96 1.28 0.90 1.57 1.28 1.54 H500×150 0.82 1.05 0.80 1.09 1.16 1.09
I28b H346×174 0.87 1.21 0.74 1.50 1.31 1.55 H496×199 0.84 1.16 0.73 1.19 1.19 1.53
H350×175 1.04 1.46 0.87 1.83 1.32 1.58 H500×200 0.95 1.31 0.82 1.35 1.20 1.55
I32a H350×175 0.95 1.13 0.83 1.24 1.15 1.50 H596×199 1.01 1.59 0.97 1.96 1.40 1.45
I32b H350×175 0.87 1.08 0.70 1.18 1.17 1.51 I50a H500×200 0.96 1.03 0.86 1.03 1.04 1.41
H400×150 0.97 1.30 0.89 1.62 1.29 1.23 H596×199 1.02 1.25 1.01 1.49 1.21 1.32
H396×199 0.98 1.39 0.79 1.72 1.33 1.72 I50b H506×201 1.02 1.07 0.83 1.16 1.07 1.47
I32c H350×175 0.80 1.03 0.60 1.13 1.20 1.51 H596×199 0.94 1.20 0.88 1.43 1.23 1.34
H400×150 0.89 1.24 0.77 1.54 1.33 1.23 H600×200 1.05 1.25 0.97 1.61 1.24 1.37
H396×199 0.90 1.33 0.68 1.64 1.36 1.72 I50c H500×200 0.82 1.02 0.71 0.94 1.08 1.46
I36a H400×150 0.93 1.07 0.90 1.19 1.13 1.19 H506×201 0.94 1.10 0.79 1.12 1.09 1.50
H396×199 0.94 1.15 0.80 1.27 1.16 1.67 H596×199 0.87 1.23 0.84 1.37 1.26 1.36
I36b H400×150 0.85 1.02 0.76 1.13 1.16 1.22 H600×200 0.97 1.29 0.93 1.54 1.27 1.39
4 H396×199 0.86 1.10 0.68 1.21 1.18 1.70 I56a H596×199 0.90 0.99 0.87 1.06 1.09 1.27
H400×200 1.01 1.29 0.78 1.43 1.19 1.72 H600×200 1.00 1.04 0.96 1.19 1.10 1.29
H450×150 1.00 1.31 0.96 1.64 1.28 1.17 I56b H606×201 1.05 1.14 0.92 1.33 1.13 1.33
H446×199 1.02 1.41 0.86 1.75 1.31 1.63 I56c H600×200 0.86 1.02 0.81 1.09 1.13 1.30
I36c H396×199 0.79 1.05 0.59 1.15 1.21 1.72 H606×201 0.97 1.18 0.89 1.27 1.15 1.33
H400×200 0.93 1.23 0.68 1.37 1.22 1.75 I63a H582×300 1.13 1.10 0.89 1.10 0.99 2.00
H450×150 0.92 1.25 0.83 1.56 1.30 1.18 I63b H582×300 1.04 1.05 0.78 1.05 1.00 2.02
H446×199 0.94 1.35 0.75 1.67 1.34 1.66 I63c H582×300 0.97 1.09 0.76 1.01 1.02 2.03

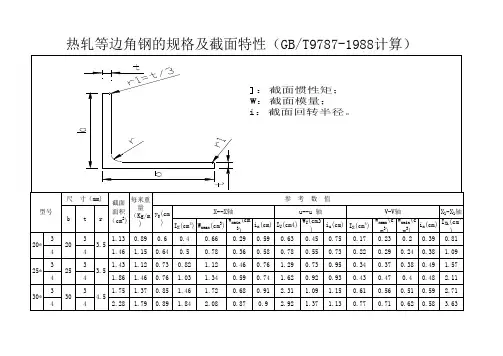

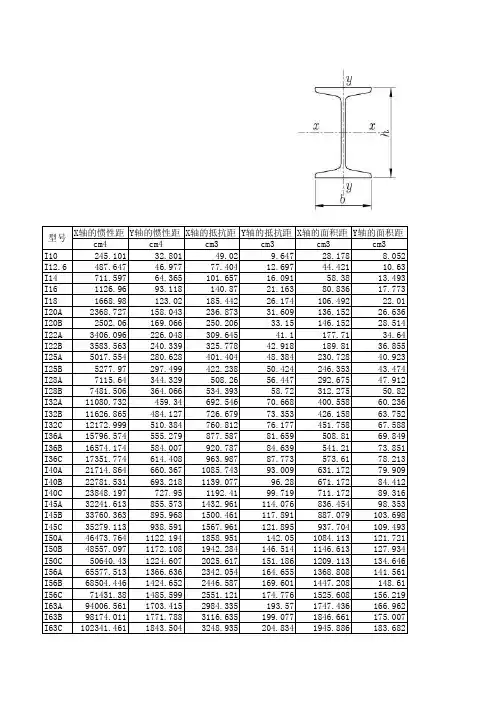

热轧普通工字钢
型号 H B d t A Iy(mm4) Ix(mm4)
普工10 100 68 4.5 7.6 1433 328000 2450000
普工12.6 126 74 5 8.4 1810 469000 4880000
普工14 140 80 5.5 9.1 2150 643000 7120000
普工16 160 88 6 9.9 2611 931000
普工18 180 94 6.5 10.7 3074 1229000
普工20a 200 100 7 11.4 3555 1579000
普工20b 200 102 9 11.4 3955 1690000
普工22a 220 110 7.5 12.3 4210 2259000
5 普工22b 220 112 9.5 12.3 4650 2402000
普工25a 250 116 8 13 4851 2804000
普工25b 250 118 10 13 5351 2973000
普工28a 280 122 8.5 13.7 5537 3441000
普工28b 280 124 10.5 13.7 6097 3638000
普工32a 320 130 9.5 15 6712 4590000 0
普工32b 320 132 11.5 15 7352 4838000 0
普工32c 320 134 13.5 15 7992 5101000 0
普工36a 360 136 10 15.8 7644 5549000 0
普工36b 360 138 12 15.8 8364 5836000 0
普工36c 360 140 14 15.8 9084 6140000 0
普工40a 400 142 10.5 16.5 8607 6599000 0
普工40b 400 144 12.5 16.5 9407 6928000 0
