SOL-STM-PCCLOCK
芯片级检测与维修功能板
使用说明书
中盈创信（）科技
目 录 一、简介 ..................................................................................................... 3
二、SOL-STM-PCCLOCK功能板介绍 .................................................. 3
2.1 功能介绍 ....................................................................................... 3
2.2 外观及接口说明 ........................................................................... 3
2.3 功能板指示灯状态说明 ............................................................... 4
三、功能板电路图及元器件规格 ............................................................ 4
3.1 功能板电路图 ............................................................................... 4
3.2 元器件规格表 ............................................................................... 5
四、标准故障点设置位置及方法 ............................................................ 6
时钟电路工作原理：3.3v电源经过二极管和电感进入分频器后，分频器开始工作，和晶体一起产生振荡，在晶体的两脚均可以看到波形。晶体的两脚之间的阻值在450---700欧之间。在它的两脚各有1V左右的电压，由分频器提供。晶体两脚常生的频率总和是14.318M。
总频（OSC）在分频器出来后送到PCI槽的B16脚和ISA的B30脚。这两脚叫OSC测试脚。也有的还送到南桥，目的是使南桥的频率更加稳定。在总频OSC线上还电容。总频线的对地阻值在450---700欧之间，总频时钟波形幅度一定要大于2V电平。如果开机数码卡上的OSC灯不亮，先查晶体两脚的电压和波形；有电压有波形，在总频线路正常的情况下，为分频器坏；无电压无波形，在分频器电源正常情况下，为分频器坏；有电压无波形，为晶体坏。
没有总频，南、北桥、CPU、CACHE、I/O、内存上就没有频率。有了总频，也不一定有频率。总频一定正常，可以说明晶体和分频器基本上正常，主要是晶体的振荡电路已经完全正常，反之就不正常。
当总频产生后，分频器开始分频，R2将分频器分过来的频率送到南桥，在南桥处理过后送到PCI槽B8和ISA的B20脚，这两脚叫系统测试脚，这个测试脚可以反映主板上所有的时钟是否正常。系统时钟的波形幅度一定要大于1.5V，这两脚的阻值在450---700欧之间，由南桥提供。
在主板上RESET和CLK者是南桥处理的，在总频正常下，如果RESET和CLK都没有，在南桥电源正常情况下，为南桥坏。主板不开机，RESET不正常，先查总频。在主板上，时钟线比AD线要粗一些，并带有弯曲。
二、主板时钟芯片电路及时序关系讲解
1、概述
主板时钟芯片电路提供给CPU，主板芯片组和各级总线（CPU总线，AGP总线，PCI总线，ISA总线等）和主板各个接口部分基本工作频率，有了它，电脑才能在CPU控制下，按步就班，协调地完成各项功能工作：
2、石英晶体多谐振荡器

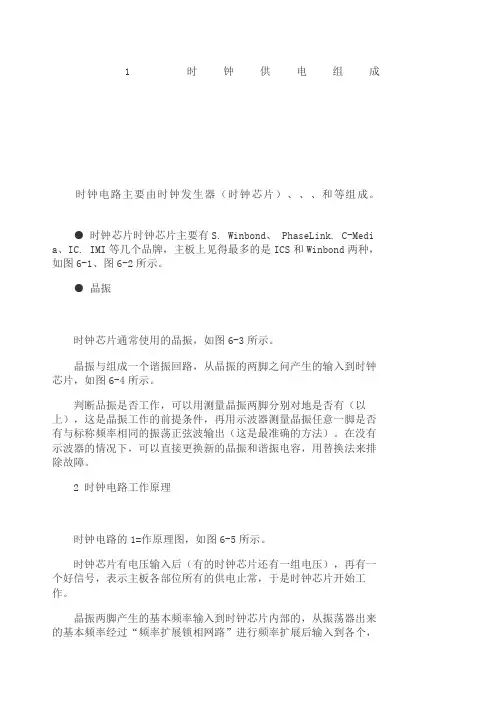

1 时钟供电组成
时钟电路主要由时钟发生器（时钟芯片）、、、和等组成。
● 时钟芯片时钟芯片主要有S. Winbond、 PhaseLink. C-Media、IC. IMI等几个品牌，主板上见得最多的是ICS和Winbond两种，如图6-1、图6-2所示。
● 晶振
时钟芯片通常使用的晶振，如图6-3所示。
晶振与组成一个谐振回路，从晶振的两脚之问产生的输入到时钟芯片，如图6-4所示。
判断品振是否工作，可以用测量晶振两脚分别对地是否有（以上），这是晶振工作的前提条件，再用示波器测量晶振任意一脚是否有与标称频率相同的振荡正弦波输出（这是最准确的方法）。在没有示波器的情况下，可以直接更换新的晶振和谐振电容，用替换法来排除故障。
2 时钟电路工作原理
时钟电路的1=作原理图，如图6-5所示。
时钟芯片有电压输入后（有的时钟芯片还有一组电压），再有一个好信号，表示主板各部位所有的供电止常，于是时钟芯片开始工作。
晶振两脚产生的基本频率输入到时钟芯片内部的，从振荡器出来的基本频率经过“频率扩展锁相网路”进行频率扩展后输入到各个，最后得到不同频率的时钟输出。
初始默认输出频率由频率选择锁存器输入引脚FS（4:0）设置，之后可以通过IIC总线再进行设置。
多数时钟芯片都支持IIC总线控制，通过一根双向的数据线（SDATA）和一根时钟线（ SCLK）对芯片的时钟输出频率进行设置。
图6-5中：
48MHz USB与48MHz DOT为固定48MHz时钟输出；3V66（3：1）共3组为的66MHz时钟输出：
CPUCLKT （2:0）共3组为CPU时钟输出；CPUCLKC （2:0）共3组为CPU时钟输出，与CPUCLKT互为；CLK （6:0）共7组为 33MHz的PCI时钟输出，输出到PCI插槽，有多少个PCI插槽就使用多少组。
主板的时钟分布如图6-6所示，内存总线时钟由北桥供给，部分主板电路设计有独立的内存时钟发生器，如图中虚线所示。
电脑主板开机电路检修
主板点不亮，首先想到的是和开机电路等有关系。可以按照触发开机电路、时钟电路、复位电路的思路进行检修。那么如何检修触发开机电路呢?可按照如下思路进行(参考下图)。
1.判断电脑电源好坏
第1步，先接好主机电源(ATX)，按下主机开关按钮，如果不能通电，再把电源连接主板的电源插头拔下来。
第2步，用镊子把电源的绿线和黑线短路，检査看电源的风扇转不转。如果电源风扇转，说明电源是好的，故障在主机方面。
第3步，判断电脑主机开关好坏。ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能小能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。
第4步，如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机筘_.拆出来检修。
第5步，把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。先目测一下，看主板上面有无元器件烧坏，鼓包，电路板上有无烧焦、断线的。 第6步，把主板放好，插上CPU假负载，插好电源。插上主板测试卡，做好检修准备。
2.检査触发电路
当主板不通电时，首先通过强加电的方法定位主板小通电的具体故障电路。也就是说直接短路接绿线和黑线。如果此时可以加电开机说明故障在软开机电路本身。如果此时不可以加电，说明有严重的短路现象。ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。
