制冷空调设备原理

空调原理图及空调制冷原理,制热原理介绍

空调原理图如附图所示,图中虚线表示制冷状态，实线表示制热状态

制冷过程

制冷时压缩机高压出口经过四通阀1-2到热交换器进行热交换，使过热蒸汽逐渐变成饱和蒸汽，进而变成饱和液体或过冷液体。通过毛细管节流降压后的制冷剂液体(混有饱和蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。在蒸发过程中，制冷剂的温度和压力保持不变。从蒸发器出来的制冷剂已成为干饱和蒸汽或稍有过热度的过热蒸汽了。物质由液态变成气态时要吸热，这就是空调制冷。 室内机回气：回气管到室外机经由截止阀(也称低压阀或维修阀)进入消音器--四通阀4-3到压缩机低压回气侧完成制冷循环。

制热过程：实线表示制热状态

制热时四通阀开闭状态与制冷是正好相反，流经的顺序是：

压缩机高压出口经四通阀1---4到消音器---截止阀(也称低压阀或维修阀)---室内机热交换器---回到室外机截止阀(也称高压阀)---毛细管---热交换器---四通阀2---3到储液器---压缩机低压侧。

室外机的热交换器上的温度传感器（热敏电阻）用于制冷时检测热交换器的管道温度，如果温度异常升高则可计算出管道压力，进而把温度异常信号送给控制板。

室外机的室外温度传感器（热敏电阻）主要用来检测室外环境温度。

室内机热交换器温度传感器（热敏电阻）检测热交换器温度，如制冷或制热时在一定时间内热交换器温度达不到所规定的管温，传感器会把不正常信号送给控制板进行分析，例如系统内制冷剂不足或无制冷剂，室内机管温就不正常，传感器会把不正常信号送给控制板，控制板做出停处理，进而保护压缩机，避免压缩机长时间高温运转。因为压缩机长时间高温是极有可能被烧毁的。

空调制冷原理图空调系统

室外机结构图片

室内机结构图片

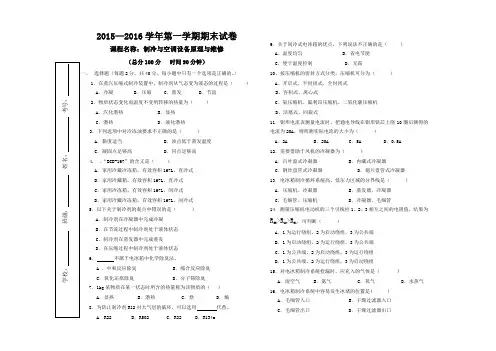

2015—2016学年第一学期期末试卷

课程名称：制冷与空调设备原理与维修

（总分100分 时间90分钟）

一、 选择题（每题2分，共40分。每小题中只有一个选项是正确的。）

1．在蒸汽压缩式制冷装置中，制冷剂从气态变为液态的过程是（ ）

A．冷凝 B．压缩 C．蒸发 D．节流

2．物质状态变化而温度不变所转移的热量为（ ）

A．汽化潜热 B．显热

C．潜热 D．液化潜热

3．下列选项中对冷冻油要求不正确的是（ ）

A．黏度适当 B．浊点低于蒸发温度

C．凝固点足够高 D．闪点足够高

4. 、“BCD-167”的含义是（ ）

A．家用冷藏冷冻箱，有效容积167L，直冷式

B．家用冷藏箱，有效容积167L，直冷式

C．家用冷冻箱，有效容积167L，间冷式

D．家用冷藏冷冻箱，有效容积167L，间冷式

5．以下关于制冷剂的观点中错误的是（ ）

A．制冷剂在冷凝器中完成冷凝

B．在节流过程中制冷剂处于液体状态

C．制冷剂在蒸发器中完成蒸发

D．在压缩过程中制冷剂处于液体状态

6． 不属于电冰箱中化学除臭法。

A ．中和反应除臭 B．缩合反应除臭

C．氧化还原除臭 D．分子筛除臭

7．1kg某物质在某一状态时所含的热量称为该物质的（ ）

A．显热 B．潜热 C．焓 D．熵

8．为防止制冷剂R12对大气层的破坏，可以选用 代替。

A．R22 B．R502 C．R32 D．R134a

9．关于间冷式电冰箱的优点，下列说法不正确的是（ ）

A．温度均匀 B．省电节能

C．便于温度控制 D．无霜

10、按压缩机的密封方式分类，压缩机可分为（ ）

A、开启式、半封闭式、全封闭式

空调的工作原理

空调是一种常见的家用电器，它通过调节室内空气的温度、湿度和流动速度，提供一个舒适的室内环境。了解空调的工作原理可以帮助我们更好地使用和维护空调设备。

一、制冷循环原理

空调采用制冷循环原理实现降温效果。制冷循环由四个主要部分组成：压缩机、冷凝器、膨胀阀和蒸发器。

1. 压缩机：压缩机是空调制冷循环的核心部件。它将低温低压的制冷剂气体吸入，通过压缩使其温度和压力升高，然后将高温高压的制冷剂气体排出。

2. 冷凝器：冷凝器位于室外机中，通过散热器的散热作用，将高温高压的制冷剂气体冷却，使其变成高压液体。

3. 膨胀阀：膨胀阀是一个细小的节流装置，它通过控制制冷剂的流量，使高压液体制冷剂流入蒸发器。

4. 蒸发器：蒸发器位于室内机中，制冷剂在蒸发器中蒸发，吸收室内热量，从而使室内空气的温度降低。

二、制热循环原理

除了制冷循环，空调还可以通过制热循环实现加热效果。制热循环与制冷循环的主要区别在于，制热循环中的热源是室外空气。

1. 室外机：室外机中的压缩机将低温低压的制热剂气体吸入，通过压缩使其温度和压力升高，然后将高温高压的制热剂气体排出。

2. 室内机：室内机中的蒸发器吸收室外空气中的热量，使制热剂气体蒸发，从而提供热空气。 三、温度和湿度控制

空调除了通过制冷和制热循环来调节室内温度外，还可以通过控制湿度来提供舒适的室内环境。

1. 蒸发器：在制冷循环中，蒸发器吸收室内空气中的热量，同时也会将空气中的水分凝结，从而降低室内湿度。

2. 除湿功能：一些空调设备还具有除湿功能，通过降低室内空气的湿度，使人们感到更加舒适。

四、风速控制

空调可以通过调节风速来改变室内空气的流动速度，进一步提供舒适的环境。

1. 风扇：空调中的风扇可以通过调节转速来改变风速。较高的风速可以加快空气的流动，较低的风速则可以提供更为柔和的风。

2. 摆风功能：一些空调设备还具有摆风功能，可以使空气流动范围更广，提供更均匀的温度分布。

1

１２２＇

４３ｐ

ｈ第一章　制冷循环

第一节 理论循环与实际循环

1.1 理论的蒸气压缩制冷循环

对于单级蒸气压缩制冷理论循环工作过程可以清楚地表示在压焓图上，如图：

对于最简单的理论循环（或称简单的饱和循环）:

离开蒸发器和进入压缩机的制冷剂蒸气是处于蒸气压力下的饱和蒸气；

离开冷凝器和进入膨胀阀的液体是处于冷凝压力下的饱和液体；

压缩机的压缩过程为等熵压缩；

制冷剂通过膨胀阀节流时，其前、后焓值相等；

制冷剂在蒸发和冷凝过程中没有压力损失；

在各设备的连接管道中制冷剂不发生状态变化；

制冷剂的冷凝温度等于冷却介质温度，蒸发温度等于被冷却介质的温度。

显然，上述条件与实际循环是存在着偏差的，但由于理论循环可使问题得到简化，便于对他们进行分

析研究，而且理论循环的各个过程均是实际循环的基础，它可作为实际循环的比较标准，因此仍有必要对

它加以详细的分析与讨论。

现将图1-4中各状态点及各个过程叙述如下：

点1表示制冷剂进入压缩机的状态。它是对应于蒸发温度t

0的饱和蒸气。根据压力与饱和温度的对应

关系，该点位于p

0=f (t

0)的等压线与饱和蒸气线（χ=1）的交点上。

点2表示制冷剂排出压缩机的状态，也就是进冷凝器时的状态。过程线1-2表示制冷剂蒸气在压缩机

中的等熵压缩过程（s

1=s

2），压力由蒸发压力p

0升高到冷凝压力p

k。因此该点可通过1点的等熵线和压力

为p

k的等压线的交点来确定。由于压缩过程中外界对制冷剂作功，制冷剂温度升高，因此点2表示过热蒸

气状态。

点3表示制冷剂出冷凝器时的状态。它是与冷凝度t

k所对应的饱和液体。过程线2-2’-3表示制冷剂在

冷凝器的冷却（2-2＇）和冷凝（2＇-3）过程。由于这个过程是在冷凝压力p

k不变的情况下进行的，进入

冷凝器的过热蒸气首先将部分热量放给外界冷却介质，在等压下冷却成饱和蒸气（点2＇），然后再在等压、

等温下继续放出热量，直至最后冷凝成饱和液体（点3）。因此，压力p
