示波器的基本原理

示波器的基本工作原理

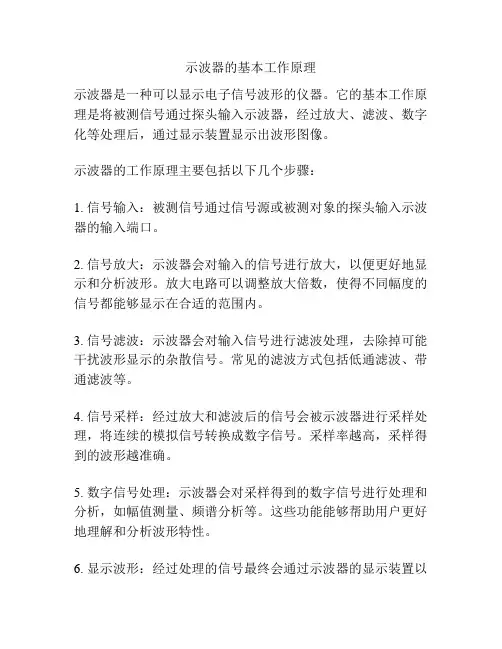

示波器是一种可以显示电子信号波形的仪器。它的基本工作原理是将被测信号通过探头输入示波器，经过放大、滤波、数字化等处理后，通过显示装置显示出波形图像。

示波器的工作原理主要包括以下几个步骤：

1. 信号输入：被测信号通过信号源或被测对象的探头输入示波器的输入端口。

2. 信号放大：示波器会对输入的信号进行放大，以便更好地显示和分析波形。放大电路可以调整放大倍数，使得不同幅度的信号都能够显示在合适的范围内。

3. 信号滤波：示波器会对输入信号进行滤波处理，去除掉可能干扰波形显示的杂散信号。常见的滤波方式包括低通滤波、带通滤波等。

4. 信号采样：经过放大和滤波后的信号会被示波器进行采样处理，将连续的模拟信号转换成数字信号。采样率越高，采样得到的波形越准确。

5. 数字信号处理：示波器会对采样得到的数字信号进行处理和分析，如幅值测量、频谱分析等。这些功能能够帮助用户更好地理解和分析波形特性。

6. 显示波形：经过处理的信号最终会通过示波器的显示装置以图形的形式显示出来。用户可以观察到信号的波形、周期、幅值等参数。

总之，示波器的基本工作原理是通过信号输入、放大、滤波、采样和数字处理等步骤，将被测信号转换成波形图像显示出来，以便用户对信号进行观察、分析和测量。

一、示波法原理

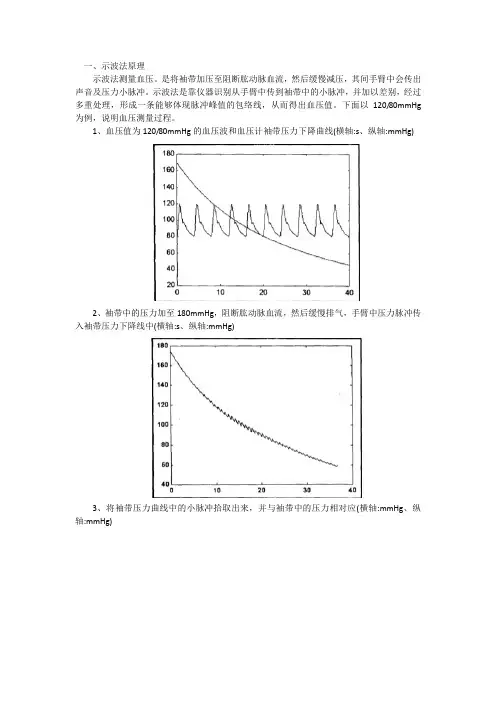

示波法测量血压。是将袖带加压至阻断肱动脉血流，然后缓慢减压，其间手臂中会传出声音及压力小脉冲。示波法是靠仪器识别从手臂中传到袖带中的小脉冲，并加以差别，经过多重处理，形成一条能够体现脉冲峰值的包络线，从而得出血压值。下面以120/80mmHg为例，说明血压测量过程。

1、血压值为120/80mmHg的血压波和血压计袖带压力下降曲线(横轴:s、纵轴:mmHg)

2、袖带中的压力加至180mmHg，阻断肱动脉血流，然后缓慢排气，手臂中压力脉冲传入袖带压力下降线中(横轴:s、纵轴:mmHg)

3、将袖带压力曲线中的小脉冲拾取出来，并与袖带中的压力相对应(横轴:mmHg、纵轴:mmHg)

4、用小脉冲的峰值形成包络线(横轴:mmHg、纵轴:mmHg)

5、根据包络线的特征，采用适当的判别技术和校正方法，得到血压值。

二、影响包络线形状的因素

能否获得准确的包络线是能否准确稳定地测量血压的关键因素之一。影响包络线形状的因素非常多，而且十分复杂。在这里将这些因素分为二大类：测量系统因素和人体生理因素。

1.测量系统因素

a)排气速度：由于包络线是由心跳引起的小脉冲的峰值构成的，当心跳很慢而排气速度很快时，仪器能获得的有效小脉冲峰值就很少，从而使包络线变形。

b)数据处理方法：由于小脉冲是叠加在大的袖带压力之上的。例如，当被测者的血压很高时，很可能袖带内压力为290mmHg，而小脉冲的幅度只有0.3mmHg的情况；因此，系统有效数据的位数，脉冲识别方法及滤波器的性能直接影响包络线的形状。

c)系统稳定度：包络线上有许多扰动，如果这样的扰动太强时，将严重影响包络线的特征，从而发生误判。

d)绕扎袖带的松紧：袖带包扎在手臂上的松紧程度对包络线幅度的影响非常大，松与紧的幅度能相差一倍以上。

2.人体生理因素

人体手臂的力学特性十分复杂，包络线的形成涵盖了流体力学，弹性力学，生物材料力学等领域，至今尚无人写出令人满意的产生包络线的等效力学模型。

示波器的工作原理介绍

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

一、示波器的工作原理

（一）示波器的组成普通示波器有五个基本组成部分：显示电路、垂直（Y轴）放大电路、水平（X轴）放大电路、扫描与同步电路、电源供给电路。普通示波器的原理功能方框图如图5-1所示。

1．显示电路

显示电路包括示波管及其控制电路两个部分。示波管是一种特殊的电子管，是示波器一个重要组成部分。示波管的基本原理图如图5-2所示。由图可见，示波管由电子枪、偏转系统和荧光屏3个部分组成。

（1）电子枪

电子枪用于产生并形成高速、聚束的电子流，去轰击荧光屏使之发光。它主要由灯丝F、阴极K、控制极G、第一阳极A1、第二阳极A2组成。除灯丝外，其余电极的结构都为金属圆筒，且它们的轴心都保持在同一轴线上。阴极被加热后，可沿轴向发射电子；控制极相对阴极来说是负电位，改变电位可以改变通过控制极小孔的电子数目，也就是控制荧光屏上光点的亮度。为了提高屏上光点亮度，又不降低对电子束偏转的灵敏度，现代示波管中，在偏转系统和荧光屏之间还加上一个后加速电极A3。

图5-2示波管内部结构示意图

第一阳极对阴极而言加有约几百伏的正电压。在第二阳极上加有一个比第一阳极更高的正电压。穿过控制极小孔的电子束，在第一阳极和第二阳极高电位的作用下，得到加速，向荧光屏方向作高速运动。由于电荷的同性相斥，电子束会逐渐散开。通过第一阳极、第二阳极之间电场的聚焦作用，使电子重新聚集起来并交汇于一点。适当控制第一阳极和第二阳极之间电位差的大小，便能使焦点刚好落在荧光屏上，显现一个光亮细小的圆点。改变第一阳极和第二阳极之间的电位差，可起调节光点聚焦的作用，这就是示波器的“聚焦”和“辅助聚焦”调节的原理。第三阳极是示波管锥体内部涂上一层石墨形成的，通常加有很高的电压，它有三个作用：①使穿过偏转系统以后的电子进一步加速，使电子有足够的能量去轰击荧光屏，以获得足够的亮度；②石墨层涂在整个锥体上，能起到屏蔽作用；③电子束轰击荧光屏会产生二次电子，处于高电位的A3可吸收这些电子。

高中示波器的原理

高中示波器是一种常见的电子仪器，用于测量和观察电压随时间变化的图形波形。它广泛用于物理实验、电路测试和通信工程等领域。示波器的原理主要包括信号输入、信号放大、水平扫描、垂直偏移和图像显示等几个方面。

首先是信号输入部分。示波器通过探头将待测信号输入到测量系统中。一般来说，示波器有多种不同的输入通道，可以同时测量多个信号源。常用的探头有被动探头和主动探头，被动探头无源的，主要用于测量比较小的信号；而主动探头则包含放大器，适用于测量较大的信号。

接下来是信号放大部分。示波器需要对输入的信号进行放大处理，以便观察和测量。示波器通常采用电子放大器进行信号放大。这些放大器可以将输入信号放大到适合显示和测量的范围内。信号放大器还可以调整增益和增益设置，以便更好地显示和观察信号。

然后是水平扫描部分。示波器通过水平扫描来控制显示屏上波形的水平位置。水平扫描通常由一台可调电压发生器提供，该发生器输出周期性方波信号，通过控制方波的频率和振幅，示波器可以控制波形在屏幕上的水平位置。水平扫描也可以控制示波器的扫描速度，从而影响示波器显示的波形的宽度。

接下来是垂直偏移部分。示波器的垂直偏移功能可以使我们观察到波形的基准线偏移。垂直偏移通过调整输入的信号和地的关系来实现。我们可以通过设置垂直偏移，将信号在屏幕上移动到任意位置，以便更好地观察和测量。

最后是图像显示部分。示波器的显示器可以显示输入信号的波形图像。示波器的显示屏幕通常是一个阴极射线管（CRT）或液晶显示器。当垂直和水平系统工作时，CRT的电子束会被不同的电压驱动来控制显示图像。示波器还可以通过调整时间、幅度和触发等控制参数来改变显示的波形。

除了以上几个基本原理，现代示波器还具有许多其他功能，例如自动测量、存储和回放波形、多通道显示、频谱分析等。这些功能使得示波器成为一个强大而灵活的工具，广泛应用于科学研究和工程实践中。

总的来说，高中示波器的原理涉及信号输入、信号放大、水平扫描、垂直偏移和图像显示等方面。通过这些原理的相互配合，示波器可以以波形的形式准确地显示电压信号的变化情况，并提供一系列功能来帮助我们更好地观察和分析电路中的信号。
