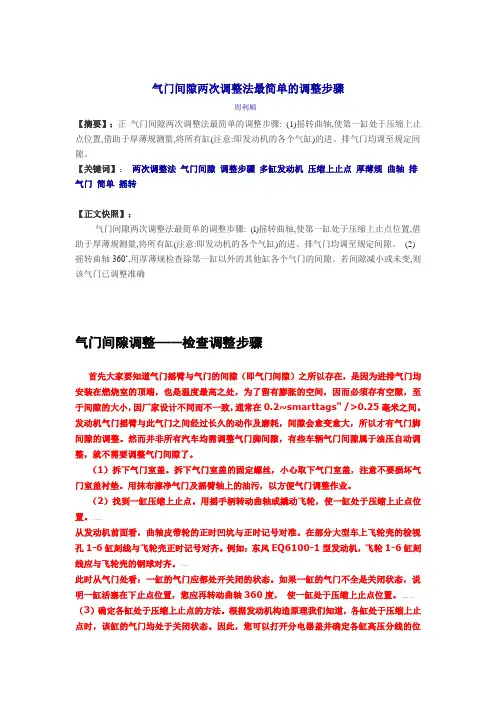

气门间隙两次调整法最简单的调整步骤

周利顺

【摘要】：正 气门间隙两次调整法最简单的调整步骤: (1)摇转曲轴,使第一缸处于压缩上止点位置,借助于厚薄规测量,将所有缸(注意:即发动机的各个气缸)的进、排气门均调至规定间隙。

【关键词】： 两次调整法 气门间隙 调整步骤 多缸发动机 压缩上止点 厚薄规 曲轴 排气门 简单 摇转

【正文快照】：

气门间隙两次调整法最简单的调整步骤: (l)摇转曲轴,使第一缸处于压缩上止点位置,借助于厚薄规测量,将所有缸(注意:即发动机的各个气缸)的进、排气门均调至规定间隙。 (2)摇转曲轴360‘,用厚薄规检查除第一缸以外的其他缸各个气门的间隙。若间隙减小或未变,则该气门已调整准确

气门间隙调整——检查调整步骤

首先大家要知道气门摇臂与气门的间隙（即气门间隙）之所以存在，是因为进排气门均安装在燃烧室的顶端，也是温度最高之处，为了留有膨胀的空间，因而必须存有空隙，至于间隙的大小，因厂家设计不同而不一致，通常在0.2~smarttags" />0.25毫米之间。发动机气门摇臂与此气门之间经过长久的动作及磨耗，间隙会愈变愈大，所以才有气门脚间隙的调整。然而并非所有汽车均需调整气门脚间隙，有些车辆气门间隙属于油压自动调整，就不需要调整气门间隙了。

（1）拆下气门室盖。拆下气门室盖的固定螺丝，小心取下气门室盖，注意不要损坏气门室盖衬垫。用抹布擦净气门及摇臂轴上的油污，以方便气门调整作业。

（2）找到一缸压缩上止点。用摇手柄转动曲轴或撬动飞轮，使一缸处于压缩上止点位置。

从发动机前面看，曲轴皮带轮的正时凹坑与正时记号对准。在部分大型车上飞轮壳的检视孔1-6缸刻线与飞轮壳正时记号对齐。例如：东风EQ6100-1型发动机，飞轮1-6缸刻线应与飞轮壳的钢球对齐。

此时从气门处看：一缸的气门应都处开关闭的状态。如果一缸的气门不全是关闭状态，说明一缸活塞在下止点位置，您应再转动曲轴360度， 使一缸处于压缩上止点位置。

抱闸间隙调整方法

一、介绍

抱闸是一种用于制动装置的重要部件，其作用是通过施加压力使制动器蹄片与运动部件之间产生摩擦，实现制动效果。而抱闸间隙的调整则是确保制动器正常工作的重要环节。本文将深入探讨抱闸间隙调整的方法，为读者提供全面、详细、完整的实践指导。

二、为什么要调整抱闸间隙

抱闸间隙的调整是为了确保制动器的正常工作。当抱闸间隙过大时，制动器的制动效果将不如预期，导致制动距离延长甚至制动失灵；而抱闸间隙过小则会导致制动器持续摩擦，使得制动器温度升高，增加故障的风险。因此，准确调整抱闸间隙对于安全驾驶和延长制动器寿命都具有重要意义。

三、调整抱闸间隙的方法

1.地面调整法

地面调整法是抱闸间隙调整的常用方法之一。具体步骤如下： 1. 将车辆停在平坦的地面上，并保持车辆静止。 2. 依次将抱闸松紧手柄、制动踏板等操作机构调整到松闸状态。 3. 手动调整抱闸的间隙，在间隙调整螺栓的帮助下，逐渐调整抱闸的间隙大小。 4. 验证调整效果，检查制动效果是否正常。

2.联动调整法

联动调整法是一种通过与其他相关部件配合实现抱闸间隙调整的方法。具体步骤如下： 1. 确定联动的相关部件，例如制动蹄片的调整装置。 2. 调整相关部件，使制动蹄片与抱闸之间的间隙达到指定数值。 3. 对不同部件进行适当的耦合，确保调整结果能够准确传递至抱闸。 四、抱闸间隙调整的注意事项

在进行抱闸间隙调整时，需要注意以下几点： 1. 调整间隙时要遵循制造商的要求，不可盲目调整。 2. 操作前应确保车辆处于停止状态，并拔掉点火开关以避免意外事故。 3. 调整前应仔细清洁相关部件，确保无积尘和杂物。 4. 在调整过程中应严格按照调整顺序进行，不可随意更改步骤。 5. 调整后应进行制动效果的验证，确保制动器正常工作。

五、总结

抱闸间隙的调整是制动装置维修保养过程中的重要环节，正确的调整方法能够确保制动器正常工作，提高行车安全性。本文从地面调整法和联动调整法两个方面介绍了抱闸间隙的调整方法，并提供了注意事项，希望能够为读者提供实用的指导。

版本：A02第1页共7页日期：2011年8月

制动器调节说明

安装使用及维修保养手册

制动器DZD1–500(DZD1-653)型调节说明（详见附录B）

制动器调节说明

（适用于DZD1-500型制动器）警告：安全说明

1）非专业人员严禁操作。

2）安装、使用及维护保养前，请认真阅读本手册，以免发生设备损坏，引起人员受伤，甚至死亡。

3）安装、使用及维护保养过程中请严格按照规程操作，以确保设备正常及人身安全。

4）调节操作时注意安全，在无机房条件下应尽量站在曳引机安装架两侧操作。

5）本说明中介绍了部分零件的调节方法，未说明的部件严禁调节。

6）本制动装置需维护，每次维保中均需确认气隙值，气隙需重新调整的周期一般为半年。版本：A02第2页共7页日期：2011年8月

制动器调节说明

基本工作要求：

要求制动器动板和静板间的气隙：DZD1-351型为0.30mm～0.40mm，DZD1-500型为0.25mm～0.35mm，DZD1-653型为0.30mm~0.40mm。

一、工具：

16#开口扳手（2只）、塞尺

二、制动器常见故障：

1、制动器摩擦片摩擦主机转子

2、制动器噪音超标（≥65dB）

3、制动器无法吸合

三、故障检测及处理方法：

1、制动器摩擦片摩擦主机转子（根据步骤诊断问题，解决问题）

检测措施：塞尺沿转子与刹车皮接触面穿过，要求刹车皮与转子之间的间隙≥0.05mm

1）检查导向螺栓①紧固情况（顶靠机座表面）

a.螺栓拧紧则不需调整，

b.螺栓没有旋紧则沿图一所示方向拧紧螺栓②导向螺栓①

静板③

动板④版本：A02第3页共7页日期：2011年8月

制动器调节说明

（图1）

2）启动曳引机检查摩擦情况

检测措施：

1.听声音。如有摩擦，则会有断续的“嘶嘶”声。

2.观察转子表面是否有光亮的摩擦痕迹。

3.塞尺（0.07mm）沿相对曳引机旋转方向动作，看能否穿过刹车皮与转子接触面。

（1）无摩擦现象，调整完成

（2）有摩擦现象，继续调节

判断产生摩擦的制动器数量，具体情况有

6

Drive Engineering - Practical Implementation Vol. 41

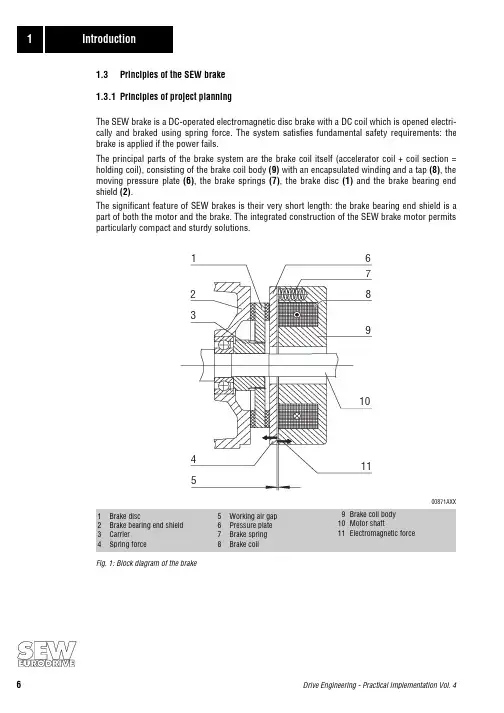

1.3Principles of the SEW brake

1.3.1Principles of project planning

The SEW brake is a DC-operated electromagnetic disc brake with a DC coil which is opened electri-cally and braked using spring force. The system satisfies fundamental safety requirements: thebrake is applied if the power fails.The principal parts of the brake system are the brake coil itself (accelerator coil + coil section =holding coil), consisting of the brake coil body (9) with an encapsulated winding and a tap (8), themoving pressure plate (6), the brake springs (7), the brake disc (1) and the brake bearing endshield (2).The significant feature of SEW brakes is their very short length: the brake bearing end shield is apart of both the motor and the brake. The integrated construction of the SEW brake motor permitsparticularly compact and sturdy solutions.
