氟化铝技术说明书

氟化铝标样

氟化铝标样：深入探究与应用

引言：

氟化铝标样作为一种重要的化学试剂，在许多领域都发挥着重要作

用。本文将围绕氟化铝标样展开详细的阐述，探讨其性质、应用以

及相关研究进展，旨在为读者提供更加深入全面的了解和应用指

导。

一、氟化铝标样的性质

1.物理性质：氟化铝标样是一种白色结晶固体，具有高熔点和高热

稳定性。它在常温下是无味的，不溶于水，但可以溶于酸和碱溶液

中。

2.化学性质：氟化铝标样具有良好的氧化性和还原性，在化学反应

中起着重要的催化作用。它可以与许多金属发生反应，形成相应的

氟化物。

二、氟化铝标样的应用领域1.催化剂：由于氟化铝标样具有良好的氧化还原性质，因此被广泛

应用于催化剂的制备中。例如，它可以用作石油加工中的重要催化

剂，促进石油分子的裂解反应。

2.电池材料：氟化铝标样可以作为锂离子电池的电解质材料，提高

电池的性能和循环寿命。

3.玻璃制造：氟化铝标样可以用作玻璃的添加剂，改善玻璃的物理

性能和化学稳定性。

4.金属腐蚀抑制剂：在一些金属加工过程中，氟化铝标样可以起到

腐蚀抑制的作用，保护金属表面的质量和光洁度。

三、氟化铝标样的制备方法

1.溶剂热法：通过溶剂热法可以制备出高纯度的氟化铝标样。该方

法将氢氟酸与铝盐在适当的溶剂中反应，经过加热和过滤等步骤得

到氟化铝标样的结晶产物。

2.气相沉积法：气相沉积法是通过将铝源和氟化剂蒸发在高温条件

下，使其在反应室中沉积形成氟化铝标样。这种方法可以得到高纯

度和均匀的氟化铝标样薄膜。

四、氟化铝标样的研究进展1.高纯度氟化铝标样的制备：目前，研究人员正在探索新的制备方

法，以提高氟化铝标样的纯度和结晶性，以满足不同领域的需求。

2.氟化铝标样在能源存储中的应用：近年来，氟化铝标样作为一种

新型的能量存储材料，受到了广泛关注。研究人员发现，将氟化铝

标样与其他材料复合，可以提高电势窗口和电化学稳定性，为新型

电池的发展提供了新的思路。

3.氟化铝标样的催化机理研究：随着表面科学的发展，研究人员对

氟化铝化学分析方法和物理性能测定方法

第18部分 AlF3含量的计算方法

（YS/T581.18—200X）

编 制 说 明

中国铝业股份有限公司郑州研究院

2009年7月

编制说明

根据2008年10月全国有色金属标准化技术委员会济南年会的精神，由中国铝业股份有限公司郑州研究院承担标准YS/T581.18—200X《氟化铝化学分析方法和物理性能测定方法 第18部分 AlF3含量的计算方法》的起草工作，由湖南有色氟化学有限责任公司参加起草。

本部分主要起草人：×××、×××、×××、×××。

AlF3含量是氟化铝产品一项重要的技术指标，也是衡量氟化铝产品质量的主要指标，其高低影响电解槽分子比调整的准确性，出口的贸易合同都有AlF3含量的要求，因此为了全面表征氟化铝的产品质量，规范AlF3含量的计算方法，减少贸易纠纷，有必要制定氟化铝中AlF3含量的计算方法标准。我国有色金属行业标准YS/T581—2006《氟化铝化学分析方法》中外没有氟化铝中AlF3含量计算方法的标准，国外也没有一个正式发布的氟化铝中AlF3含量计算方法的标准，澳大利亚有一个国家标准AS2879.11-2004，是用于冶金级氧化铝中Al2O3含量的计算，采用差减法确定Al2O3的含量，国内于2008年等同采用了该标准制定了用于氧化铝中Al2O3含量的计算方法国家标准，标准号为GB/T6609.34-2009。但氟化铝不能采用差减法来计算。俄罗斯ГОСТ标准中对过去湿法生产的氟化铝有一个采用平衡方法计算AlF3含量和游离Al2O3含量的方法标准，但没有考虑二氧化硅的影响。本次制定参照AS2879.11-2004制定，考虑了二氧化硅所需消耗的F量，对于精密度，考虑了氟化铝中F、SiO2测定精密度的共同作用来确定。

标准征求意见稿于2009年2月20日发出，于2009年3月在海南三亚会议上进行了预审，2009年7月在兰州会议进行审定，按照审定会议的意见进行了修改和完善，形成报批材料。

1

三位一体煅烧炉生产无水氟化铝工艺说明

单位：焦作市XXXXXX有限公司

时间：二零一三年六月二十日

2 三位一体煅烧炉生产无水氟化铝

工艺说明

一、 工艺条件及技术要求

热源采用天燃气、煤气、或者电等，煅烧物料进气温度为750℃，工艺过程要求高温热源出口温度在700～800℃之间可以调整。原料氟化铝滤饼含水份为45—55%。成品无水氟化铝质量达到国家标准，尾气排放达国家标准。

二、 工艺流程简述

工艺流程方框图如下：

燃料 燃烧室

高温加速装置

成品氟化铝包装 高效冷却机 连续关风机 高温煅燃塔 高效收粉器一 连续关风机 预煅烧塔 高效收粉器二 连续关风机 高效收粉器三 干燥塔

预加速器 布袋除尘器 高效吸收塔 高压引风机

滤饼给料机 尾气排空 3 说明：虚线为热风走向路线，实线为物料走向路线。

流程简述：

本工艺是闪速干燥机、旋流动态煅烧炉和国际先进的气流对撞技术的有机结合体。

含水分45--55%的氟化铝滤饼产品加入定量螺旋加料机中，依据煅烧炉尾部（或布袋收粉器尾部）的温度控制系统传递过来的信号调整定量螺旋的加料速度，将待干燥和煅烧的氟化铝滤饼送入干燥塔，在系统风机的作用下，预煅烧后的高温尾气进入干燥塔底部，气流加速器，以高速度将氟化铝滤饼打散快速送入脉冲式干燥内，氟化铝滤饼在脉冲式干燥塔内快速干燥，脱除45--55%的全部表面水。经干燥后的氟化铝经高效收粉器进入连续关风机，经连续关风机后进入预煅燃系统。

在系统高压引风机的作用下，干燥后的氟化铝被高速送入预煅烧塔系统，氟化铝在煅烧塔中旋流状缓续上升，在上升过程中，两个结构水被脱除。被预煅烧后的物料在系统风压的作用下进入高效收粉器，经高效收粉器物料被收集进入料斗，在重力作用下经连续关风机进入煅烧系统。

在系统高压引风机的作用下，预煅烧后的氟化铝经高温加速装置被高速风送入煅烧系统，在煅烧系统物料程旋流状在煅烧塔缓续上升，在上升过程中，氟化铝的结构水被完全脱除，得到无水氟化铝产品，在系统负压作用下，产品进入高效收粉器，经高效收粉器收集进 4 入料箱，经连续关风机无水氟化铝产品进入高效冷却螺旋输送机，冷却后包装，得到产品无水氟化铝。

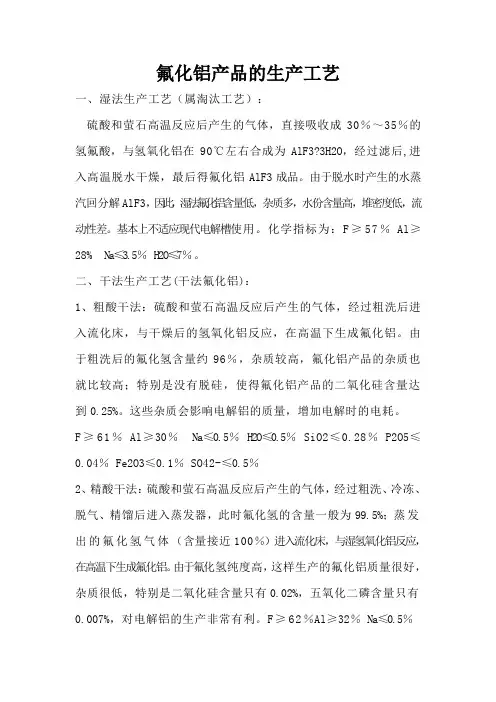

氟化铝产品的生产工艺

一、湿法生产工艺（属淘汰工艺）：

硫酸和萤石高温反应后产生的气体，直接吸收成30％～35％的氢氟酸，与氢氧化铝在90℃左右合成为AlF3?3H2O，经过滤后,进入高温脱水干燥，最后得氟化铝AlF3成品。由于脱水时产生的水蒸汽回分解AlF3，因此，湿法氟化铝含量低，杂质多，水份含量高，堆密度低，流动性差。基本上不适应现代电解槽使用。化学指标为：F≥57％ Al≥28% Na≤3.5％ H2O≤7％。

二、干法生产工艺(干法氟化铝)：

1、粗酸干法：硫酸和萤石高温反应后产生的气体，经过粗洗后进入流化床，与干燥后的氢氧化铝反应，在高温下生成氟化铝。由于粗洗后的氟化氢含量约96％，杂质较高，氟化铝产品的杂质也就比较高；特别是没有脱硅，使得氟化铝产品的二氧化硅含量达到0.25%。这些杂质会影响电解铝的质量，增加电解时的电耗。

F≥61％ Al≥30％ Na≤0.5％ H2O≤0.5％ SiO2≤0.28％ P2O5≤0.04％ Fe2O3≤0.1％ SO42-≤0.5％

2、精酸干法：硫酸和萤石高温反应后产生的气体，经过粗洗、冷冻、脱气、精馏后进入蒸发器，此时氟化氢的含量一般为99.5%；蒸发出的氟化氢气体（含量接近100％）进入流化床，与湿氢氧化铝反应，在高温下生成氟化铝。由于氟化氢纯度高，这样生产的氟化铝质量很好，

杂质很低，特别是二氧化硅含量只有0.02%，五氧化二磷含量只有

0.007%，对电解铝的生产非常有利。F≥62％Al≥32％ Na≤0.5％ H2O≤0.5％SiO2≤0.03％P2O5≤0.01％Fe2O3≤0.03％SO42-≤0.03％

氟化铝，Aluminum fluoride 分子式：AlF3 分子量：83.98性状：

白色晶体或粉末。25 ℃时的相对密度2.882，微溶于水、酸及碱溶液，不溶于大部分有机溶剂，在氢氟酸溶液中有较大的溶解度。

无水氟化铝性质非常稳定；与液氨甚至与浓硫酸加热至发烟仍不起反应，与氢氧化钾共熔无变化，也不被氢气还原，加热不分解，但升华，升华温度1291℃。在300～400℃下可被水蒸气部分水解为氟化氢和氧化铝。有毒。
