视频系统施工方案

视频监控系统

施工方案（组织设计）

施工单位：伊春市伊春区永旭电脑科技

日 期：二〇一六年三月三日目 录

第一章 视频监控施工方案

工程的施工技术、施工方法、工艺流程

施工程序

施工进度计划、工期安排

安防系统项目组与相关方面的配合

第二章 施工组织配备

投入人员组成

施工组织方案

施工管理

第三章 质量保证承诺

施工准备工作及质量管理

施工质量控制的过程

质量保证体系

质量保证措施

工程质量检验和质量控制

第四章 安全文明施工及保证措施 第一章 视频监控施工方案

工程的施工技术、施工方法、工艺流程

施工程序

线缆敷设→设备安装→设备调试→投入试运行→验收交付使用

主要施工方法

系统安装

按照施工技术图的要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据产品确定安装要求。

根据安防系统设备的技术参数，建做好各设备安装所需的预埋和预留位置。

根据安防系统设备技术参数和施工设计图纸的要求。配置供电线路和接地装置。

摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2米，室外米。

摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。

摄像机采用控制箱与视频矩阵主机之间连线采用光纤。

必须在土建、装修工程结束后，各专业设备安装基本完毕，在整洁的环境中安装摄像机。

从摄像机引出的电源线留有的余量，以便不影响摄像机的转动。

摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度室内2-5m，室外。 摄像机避免逆光安装。

摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。

支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。

安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。

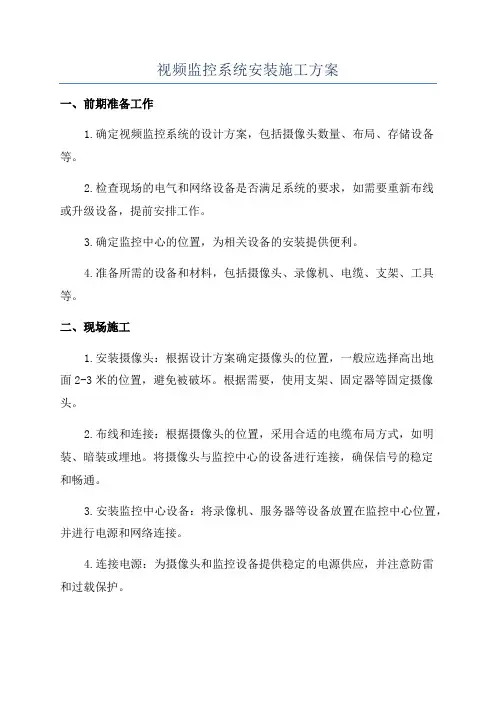

视频监控系统安装施工方案

一、前期准备工作

1.确定视频监控系统的设计方案，包括摄像头数量、布局、存储设备等。

2.检查现场的电气和网络设备是否满足系统的要求，如需要重新布线或升级设备，提前安排工作。

3.确定监控中心的位置，为相关设备的安装提供便利。

4.准备所需的设备和材料，包括摄像头、录像机、电缆、支架、工具等。

二、现场施工

1.安装摄像头：根据设计方案确定摄像头的位置，一般应选择高出地面2-3米的位置，避免被破坏。根据需要，使用支架、固定器等固定摄像头。

2.布线和连接：根据摄像头的位置，采用合适的电缆布局方式，如明装、暗装或埋地。将摄像头与监控中心的设备进行连接，确保信号的稳定和畅通。

3.安装监控中心设备：将录像机、服务器等设备放置在监控中心位置，并进行电源和网络连接。

4.连接电源：为摄像头和监控设备提供稳定的电源供应，并注意防雷和过载保护。 5.调试和设置：连接所有设备后，进行系统的调试和设置，包括视频信号的传输和录像功能的测试。调整摄像头的视角和聚焦等参数，确保画面清晰。

三、系统运行测试

1.进行常规测试：检查系统的各项功能是否正常运行，如视频采集、录像保存、远程访问等。

2.进行应急测试：模拟应急情况，如火灾、盗窃等，测试系统的报警和响应能力。

3.进行性能测试：测试系统的稳定性和容错性，比如同时录像多个摄像头、同时访问多个用户等。

4.完善系统设置：根据实际需求，对系统进行进一步的设置和优化，如设置移动侦测、调整录像保存时间等。

四、培训和交付

1.培训操作人员：对视频监控系统的操作进行培训，包括实时监控、录像回放、报警处理等。

2.提供操作手册：编写详细的系统操作手册，方便操作人员随时查阅。

3.检查系统文档：核对系统的相关文档，完善并整理档案资料，方便后期维护和使用。

4.交付系统：确认系统正常运行后，向客户交付系统，并签署验收文件。

五、售后服务 1.提供技术支持：在售后期间，提供技术支持和维护服务，解决客户使用过程中的问题。

视频监控系统安装施工方案

1、设备安装施工

（1）枪机安装步骤

1）拆卸摆动支架：拧开壁装支架的垂直调节螺钉，拆卸壁装支架的上下摆动支架。

2）固定支架：将摄像机支架固定在安装墙面上。如果是水泥墙面天花板，先需安装膨胀螺钉(膨胀螺钉的安装孔位需要和支架一致)，然后安装支架；

3）固定摄像机：将摄像机底座用螺钉固定到摆动支架上，再将摄像机和摆动支架固定到壁装支架上，用垂直调节螺钉拧紧固定即可。

4）调整视角：使用螺钉将摄像机固定到支架上，本系列网络摄像机支持两轴调节，通过调节垂直螺钉和水平螺钉，可进行垂直和水平方向调节，将摄像机调整至需要监控的方位，拧紧支架螺钉进行固定。

5）固定摄像机：拧紧支架紧固螺钉，固定摄像机，完成安装。

6）安装网口保护套：布置好网线线缆，将和摄像机连接的一端水晶头剪开；将网线穿过紧固螺帽；将防水胶圈塞入防水帽主体内，用于增加密封性；再穿过防水帽主体；制作网线的水晶头；将O 型胶圈套在摄像机的网口上；最后将制作好的网线插入网口内，将防水帽主体套在网口端，将紧固螺帽顺时针旋入防水帽主体。

（2）球机安装步骤 1）拆封智能球

打开智能球包装盒，取出智能球，撕掉保护贴纸。

2）将组装好的智能球安全绳挂钩系于支架的挂耳上，连接各线缆，并将剩余的线缆拉入支架内。

3）连接智能球与支架

确认支架上的两颗锁紧螺钉处于非锁紧状态（锁紧螺钉没有在内槽内出现），将球机送入支架内槽，并向左（或者向右）旋转一定角度至牢固。

4）连接好后，使用 L 形内六角扳手拧紧两颗固定锁紧螺钉，使得球体能够稳定地挂在支架上。

5） 固定完毕后撕掉红外灯保护膜，智能球安装结束。 6）球机快装转接头说明：

需要配合其他螺纹口支架进行安装时，可使用快装转接头。

A、在包装箱内取出“快装转接头”。

B、在快装转接头螺纹上缠好生料带，并将其拧到安装支架上。完毕后，将支架上的紧固螺 钉锁紧，然后对准安装标识，将智能球推入到转接头，并向左（或者向右）旋转球机直到固定好。

视频会议系统施工方案

的检查，确认设备完好无损，然后按照设计要求进行安装，包括固定、连接、调试等。在安装过程中，要注意保护设备，避免损坏或者误操作导致设备故障，同时也要注意安全，避免发生意外事故。

4）最后是调试和验收。调试是确保设备能够正常运行的重要环节，需要进行各项参数的调整和测试，包括音效、画面、互动等方面，确保设备的性能和效果达到预期。验收则是最终确认工程质量的环节，需要对设备的功能、性能、外观等方面进行全面检查，确保工程符合设计要求和相关标准，达到客户的要求和期望。

总之，视频会议系统的施工需要严格按照设计要求进行，注重施工质量和安全，同时也需要有一支合格的施工队伍和专业的技术支持，确保工程顺利完成并达到预期效果。

仔细检查设备包装，以避免遗漏重要备件或说明书。在设备安装前，应认真阅读产品说明书，以掌握正确的安装方法和步骤。例如，安装电脑灯时，应佩戴棉线手套，不允许直接用手接触灯泡和镀膜玻璃。设备安装要牢固，保护措施要完备，特别是对于灯光设备，位置高、重量大、常运动，且在舞台或舞池的上方，必须确保安全。

连接供电线路、控制线路和信号线路是一项需要细致认真和技术性的工作，应由技术过硬、责任心强的人员进行。在线路连接时，必须确保在无电状态下进行，因为音响灯光设备的电源供应要求不尽相同，如果在安装时就提供电源，会降低安全性并容易损坏设备。施工应符合电器安装规范，因为电器安装规范是检验方式是否合理的标准。各种插接件的数量非常大，需要几个人同时制作很长时间才能完成。在焊接前，必须了解正确的连接方法和焊接方法，例如欧洲的一些音响产品的卡侬脚和一般通用的编号不一样，千万不能焊错。一些灯光的控制线要求屏蔽较高，如果焊接不合理，就有可能使灯光产生误动作。线路中所有的火线、零线、地线及屏蔽线的连接必须准确无误。在电源供应方面，要注意设备使用的电源以常会引起误会，例如有些设备使用110V的交流电，而随机的变压器是单独插接的，如果连接线路时将它遗忘，而直接将设备的电源插头插在于220V的电源上，后果就可想而知了。另外，一些同边设备使用的是低压交流电，有的又使用低压直流电，它们的插头外形很相似，如果不注意的话，供上电后会导致声音反相低消，声压降低，音质变差的后果，同时也容易导致设备外壳带电，留下安全的隐患。系统网络抗干扰的能力，主要决定于系统屏蔽是否正确及屏蔽是者不工作，重者就会损坏设备。供电线路相位的错误则可能会影响到音箱的相位。
