水电站电气部分基础知识

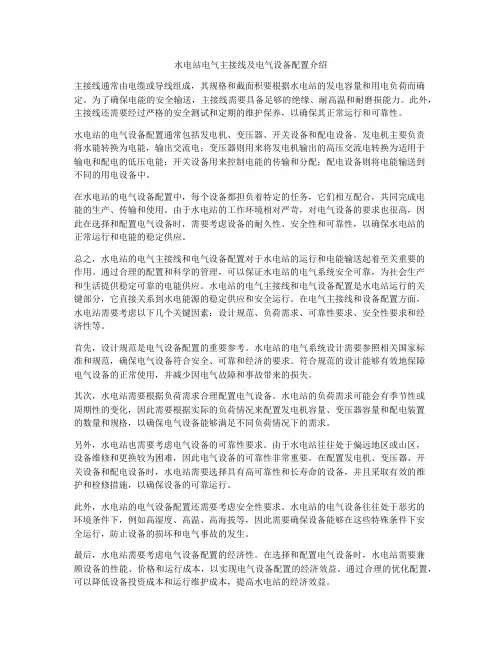

水电站电气主接线及电气设备配置介绍主接线通常由电缆或导线组成，其规格和截面积要根据水电站的发电容量和用电负荷而确定。

为了确保电能的安全输送，主接线需要具备足够的绝缘、耐高温和耐磨损能力。

此外，主接线还需要经过严格的安全测试和定期的维护保养，以确保其正常运行和可靠性。

水电站的电气设备配置通常包括发电机、变压器、开关设备和配电设备。

发电机主要负责将水能转换为电能，输出交流电；变压器则用来将发电机输出的高压交流电转换为适用于输电和配电的低压电能；开关设备用来控制电能的传输和分配；配电设备则将电能输送到不同的用电设备中。

在水电站的电气设备配置中，每个设备都担负着特定的任务，它们相互配合，共同完成电能的生产、传输和使用。

由于水电站的工作环境相对严苛，对电气设备的要求也很高，因此在选择和配置电气设备时，需要考虑设备的耐久性、安全性和可靠性，以确保水电站的正常运行和电能的稳定供应。

总之，水电站的电气主接线和电气设备配置对于水电站的运行和电能输送起着至关重要的作用。

通过合理的配置和科学的管理，可以保证水电站的电气系统安全可靠，为社会生产和生活提供稳定可靠的电能供应。

水电站的电气主接线和电气设备配置是水电站运行的关键部分，它直接关系到水电能源的稳定供应和安全运行。

在电气主接线和设备配置方面，水电站需要考虑以下几个关键因素：设计规范、负荷需求、可靠性要求、安全性要求和经济性等。

首先，设计规范是电气设备配置的重要参考。

水电站的电气系统设计需要参照相关国家标准和规范，确保电气设备符合安全、可靠和经济的要求。

符合规范的设计能够有效地保障电气设备的正常使用，并减少因电气故障和事故带来的损失。

其次，水电站需要根据负荷需求合理配置电气设备。

水电站的负荷需求可能会有季节性或周期性的变化，因此需要根据实际的负荷情况来配置发电机容量、变压器容量和配电装置的数量和规格，以确保电气设备能够满足不同负荷情况下的需求。

另外，水电站也需要考虑电气设备的可靠性要求。

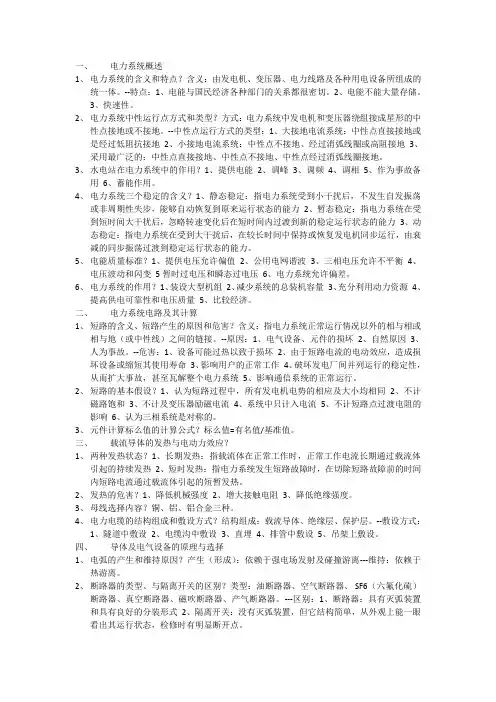

一、电力系统概述1、电力系统的含义和特点？含义：由发电机、变压器、电力线路及各种用电设备所组成的统一体。

--特点：1、电能与国民经济各种部门的关系都很密切。

2、电能不能大量存储。

3、快速性。

2、电力系统中性运行点方式和类型？方式：电力系统中发电机和变压器绕组接成星形的中性点接地或不接地。

--中性点运行方式的类型：1、大接地电流系统：中性点直接接地或是经过低阻抗接地2、小接地电流系统：中性点不接地、经过消弧线圈或高阻接地3、采用最广泛的：中性点直接接地、中性点不接地、中性点经过消弧线圈接地。

3、水电站在电力系统中的作用？1、提供电能2、调峰3、调频4、调相5、作为事故备用6、蓄能作用。

4、电力系统三个稳定的含义？1、静态稳定：指电力系统受到小干扰后，不发生自发振荡或非周期性失步，能够自动恢复到原来运行状态的能力2、暂态稳定：指电力系统在受到短时间大干扰后，忽略转速变化后在短时间内过渡到新的稳定运行状态的能力3、动态稳定：指电力系统在受到大干扰后，在较长时间中保持或恢复发电机同步运行，由衰减的同步振荡过渡到稳定运行状态的能力。

5、电能质量标准？1、提供电压允许偏值2、公用电网谐波3、三相电压允许不平衡4、电压波动和闪变5暂时过电压和瞬态过电压6、电力系统允许偏差。

6、电力系统的作用？1、装设大型机组2、减少系统的总装机容量3、充分利用动力资源4、提高供电可靠性和电压质量5、比较经济。

二、电力系统电路及其计算1、短路的含义、短路产生的原因和危害？含义：指电力系统正常运行情况以外的相与相或相与地（或中性线）之间的链接。

--原因：1、电气设备、元件的损坏2、自然原因3、人为事故。

--危害：1、设备可能过热以致于损坏2、由于短路电流的电动效应，造成损坏设备或缩短其使用寿命3、影响用户的正常工作4、破坏发电厂间并列运行的稳定性，从而扩大事故，甚至瓦解整个电力系统5、影响通信系统的正常运行。

2、短路的基本假设？1、认为短路过程中，所有发电机电势的相应及大小均相同2、不计磁路饱和3、不计及变压器励磁电流4、系统中只计入电流5、不计短路点过渡电阻的影响6、认为三相系统是对称的。

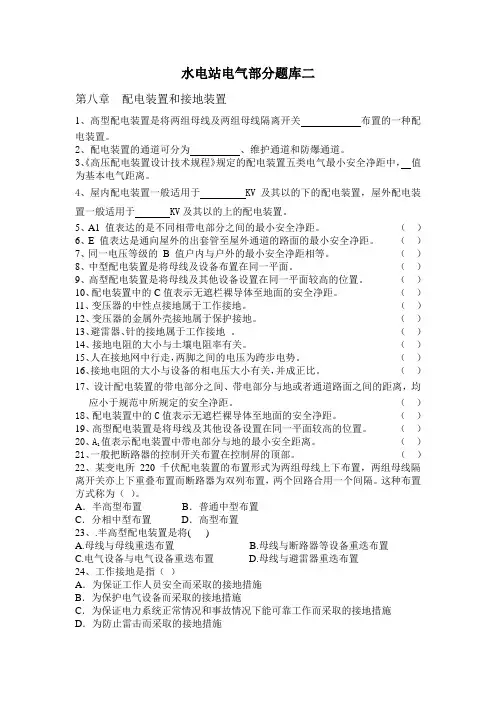

水电站电气部分题库二第八章配电装置和接地装置1、高型配电装置是将两组母线及两组母线隔离开关布置的一种配电装置。

2、配电装置的通道可分为、维护通道和防爆通道。

3、《高压配电装置设计技术规程》规定的配电装置五类电气最小安全净距中，值为基本电气距离。

4、屋内配电装置一般适用于 KV及其以的下的配电装置，屋外配电装置一般适用于 KV及其以的上的配电装置。

5、A1 值表达的是不同相带电部分之间的最小安全净距。

（）6、E 值表达是通向屋外的出套管至屋外通道的路面的最小安全净距。

（）7、同一电压等级的B 值户内与户外的最小安全净距相等。

（）8、中型配电装置是将母线及设备布置在同一平面。

（）9、高型配电装置是将母线及其他设备设置在同一平面较高的位置。

（）10、配电装置中的C值表示无遮栏裸导体至地面的安全净距。

（）11、变压器的中性点接地属于工作接地。

（）12、变压器的金属外壳接地属于保护接地。

（）13、避雷器、针的接地属于工作接地。

（）14、接地电阻的大小与土壤电阻率有关。

（）15、人在接地网中行走，两脚之间的电压为跨步电势。

（）16、接地电阻的大小与设备的相电压大小有关，并成正比。

（）17、设计配电装置的带电部分之间、带电部分与地或者通道路面之间的距离，均应小于规范中所规定的安全净距。

（）18、配电装置中的C值表示无遮栏裸导体至地面的安全净距。

（）19、高型配电装置是将母线及其他设备设置在同一平面较高的位置。

（）20、A1值表示配电装置中带电部分与地的最小安全距离。

（）21、一般把断路器的控制开关布置在控制屏的顶部。

（）22、某变电所220 千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。

这种布置方式称为（）。

A．半高型布置B．普通中型布置C．分相中型布置D．高型布置23、.半高型配电装置是将( )A.母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置24、工作接地是指（）A．为保证工作人员安全而采取的接地措施B．为保护电气设备而采取的接地措施C．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D．为防止雷击而采取的接地措施25、分相中型配电装置的占地面积比普通型配电装置节约（）A．5~10% B．10~15%C．15~20% D．20~30%26、无出线电抗器的配电装置多为（）A 单层B 二层C 三层27、屋内配电装置的维护通道宽度为（）A 0.8~1mB 1.5~2.0mC .1.2m28、电抗器在垂直和品字形布置时，哪两相不能叠装在一起A A和B B A和C C B 和C29、屋外配电装置中隔离开关和互感器均采用（）A．低式布置B．中式布置C．半高式布置D．高式布置30、在大接地电流系统中，如接地电流大于4000A，则接地装置的接地电阻不应超过（）A．10ΩB．5ΩC．1ΩD．0.5Ω31、220V的中性点直接接地系统，若其容量大于100KV.A，则其接地电阻要求：（）A、大于4ΩB、小于4ΩC、大于10ΩD、小于10Ω32、配电装置的安全净距离是什么？A1含义是什么？33、何谓配电装置？对它有哪些基本要求？34、配电装置通常有哪些结构类型？各有何特点？应用范围如何？35、何谓间隔？如何划分间隔？举例常用间隔及其组成。

电气领域知识点总结一、电气工程概述电气工程是利用电能进行设计、建设、维护和管理的工程。

它包括了发电、输配电、变电、电气设备和电气自动化控制等工程。

电气工程在现代社会中占有重要地位，它负责维护和发展电力系统，保障电力供应的稳定和可靠。

电气工程的主要任务是将电能转换、传输、分配和利用到各个用电设备，满足人们生产、生活的需要。

二、电气基础知识1. 电压、电流、电阻电压是电荷在电路中移动的能力，也可以理解为电场的力度，单位为伏特（V）。

电流是电荷在单位时间内通过导线的量，单位为安培（A）。

电阻是导体阻碍电流通过的能力，单位为欧姆（Ω）。

2. 电路基本原理电路由电源、负载和导体组成。

电流在电路中流动，产生电势差，从而推动负载工作。

在电路中还有串联和并联两种连接方式，分别影响电压和电流。

3. 电磁场基础电气工程涉及电磁场的概念，电场由点电荷所产生的作用力所引起，磁场则是由运动电荷和电流所产生的作用力。

电磁场的相互作用产生诸如电动机和发电机等设备。

4. 电力系统基础电力系统是由发电厂、变电站、输配电设施和用户组成，它实现了电能的转换和传输。

电力系统的稳定性、安全性和可靠性是电气工程的核心问题。

三、电力系统1. 发电系统发电是将其他形式的能量转化为电能的过程。

发电系统包括水电站、火电厂、核电站等各种发电设施，它们在联合运行中供应给用户所需的电能。

2. 输配电系统输电是将发电所产生的电能长距离传输到变电站，而配电则是将高压电力分配至各个用户。

输配电系统包括输电线路、变电站、变压器等电气设备。

3. 电力系统的自动控制为了保证电力系统的稳定和安全，电气工程师需要设计和管理自动化控制系统，对供电系统进行实时监控和调节。

4. 电力系统保护电力系统在面对故障时需要迅速隔离故障点，以保护系统和设备不受影响。

电气工程师需要设计电力系统保护装置，来实现对电路的保护。

四、电气设备1. 发电机发电机是将机械能转化为电能的设备，它是电力系统的核心部件。

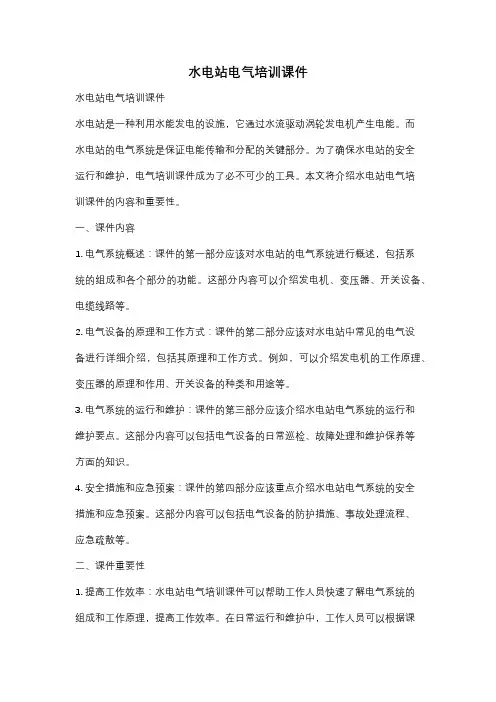

水电站电气培训课件水电站电气培训课件水电站是一种利用水能发电的设施，它通过水流驱动涡轮发电机产生电能。

而水电站的电气系统是保证电能传输和分配的关键部分。

为了确保水电站的安全运行和维护，电气培训课件成为了必不可少的工具。

本文将介绍水电站电气培训课件的内容和重要性。

一、课件内容1. 电气系统概述：课件的第一部分应该对水电站的电气系统进行概述，包括系统的组成和各个部分的功能。

这部分内容可以介绍发电机、变压器、开关设备、电缆线路等。

2. 电气设备的原理和工作方式：课件的第二部分应该对水电站中常见的电气设备进行详细介绍，包括其原理和工作方式。

例如，可以介绍发电机的工作原理、变压器的原理和作用、开关设备的种类和用途等。

3. 电气系统的运行和维护：课件的第三部分应该介绍水电站电气系统的运行和维护要点。

这部分内容可以包括电气设备的日常巡检、故障处理和维护保养等方面的知识。

4. 安全措施和应急预案：课件的第四部分应该重点介绍水电站电气系统的安全措施和应急预案。

这部分内容可以包括电气设备的防护措施、事故处理流程、应急疏散等。

二、课件重要性1. 提高工作效率：水电站电气培训课件可以帮助工作人员快速了解电气系统的组成和工作原理，提高工作效率。

在日常运行和维护中，工作人员可以根据课件中的知识进行操作和处理，减少错误和失误。

2. 保证安全运行：水电站的电气系统涉及高压电和复杂的设备，一旦发生故障或操作不当，可能会引发严重的事故。

通过电气培训课件，工作人员可以学习到安全措施和应急预案，提高安全意识，减少事故发生的可能性。

3. 提升技能水平：水电站电气培训课件不仅可以提供基础知识，还可以提供进阶的技能培训。

例如，课件可以介绍电气设备的维修和故障排除方法，帮助工作人员提升技能水平，更好地应对各种问题和挑战。

4. 传承经验和知识：水电站是一个长期运行的设施，工作人员的流动性较大。

通过电气培训课件，水电站可以将经验和知识进行系统化整理和传承，确保知识的连续性和传递性。
