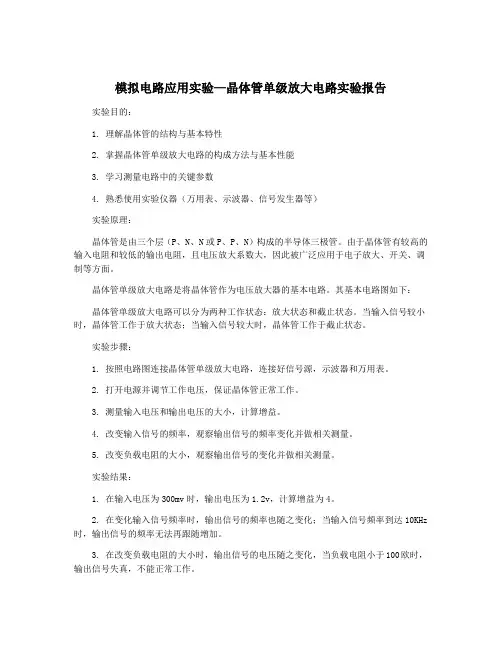

模拟电路应用实验—晶体管单级放大电路实验报告
实验目的：
1. 理解晶体管的结构与基本特性
2. 掌握晶体管单级放大电路的构成方法与基本性能
3. 学习测量电路中的关键参数
4. 熟悉使用实验仪器（万用表、示波器、信号发生器等）
实验原理：
晶体管是由三个层（P、N、N或P、P、N）构成的半导体三极管。由于晶体管有较高的输入电阻和较低的输出电阻，且电压放大系数大，因此被广泛应用于电子放大、开关、调制等方面。
晶体管单级放大电路是将晶体管作为电压放大器的基本电路。其基本电路图如下：
晶体管单级放大电路可以分为两种工作状态：放大状态和截止状态。当输入信号较小时，晶体管工作于放大状态；当输入信号较大时，晶体管工作于截止状态。
实验步骤：
1. 按照电路图连接晶体管单级放大电路，连接好信号源，示波器和万用表。
2. 打开电源并调节工作电压，保证晶体管正常工作。
3. 测量输入电压和输出电压的大小，计算增益。
4. 改变输入信号的频率，观察输出信号的频率变化并做相关测量。
5. 改变负载电阻的大小，观察输出信号的变化并做相关测量。
实验结果：
1. 在输入电压为300mv时，输出电压为1.2v，计算增益为4。
2. 在变化输入信号频率时，输出信号的频率也随之变化；当输入信号频率到达10KHz时，输出信号的频率无法再跟随增加。
3. 在改变负载电阻的大小时，输出信号的电压随之变化，当负载电阻小于100欧时，输出信号失真，不能正常工作。 实验结论：
通过本次实验，我们了解了晶体管单级放大电路的基本原理和电路构成方法，在实际操作中熟悉了各种仪器的使用方法。同时我们还学会了测量了电路中的关键参数，如输入电压、输出电压、增益等。实验的结果表明，晶体管单级放大电路是一种有效的电压放大器，在实际应用中有着广泛的应用前景。
晶体管单级放大电路实验报告
晶体管单级放大电路实验报告
引言：
晶体管是一种重要的电子元件，广泛应用于各种电子设备中。晶体管的放大功能在电子技术中具有重要意义。本次实验旨在通过搭建晶体管单级放大电路，探究晶体管在电路中的应用和性能。
一、实验目的
通过搭建晶体管单级放大电路，了解晶体管的基本原理和工作特性，掌握晶体管的放大功能，研究晶体管在电路中的应用。
二、实验器材与原理
1. 实验器材：
- 晶体管：使用NPN型晶体管，如2N3904。
- 电源：提供电路所需的直流电源。
- 信号发生器：产生输入信号。
- 示波器：用于观测电路的输入输出波形。
2. 原理：
晶体管是一种三极管，由发射极、基极和集电极组成。晶体管的放大功能是基于PN结的导电特性。当输入信号加到基极时，通过基极电流的变化，控制发射极与集电极之间的电流，从而实现信号的放大。
三、实验步骤
1. 搭建电路：
根据实验要求，按照电路图搭建晶体管单级放大电路，连接好晶体管、电源、信号发生器和示波器。
2. 调试电路：
将信号发生器连接到输入端，示波器连接到输出端，调整信号发生器的频率和幅度，观察输出波形。
3. 测量电路参数：
使用万用表测量电路中的电压和电流，记录下各个参数的数值。
四、实验结果与分析
通过实验观察和测量，得到了晶体管单级放大电路的输入输出波形和电路参数。根据实验数据，可以得出以下结论：
1. 输入输出波形：
通过示波器观察到输入信号和输出信号的波形。输入信号经过晶体管的放大作用后，输出信号的幅度增大，但波形形状基本保持一致。
2. 电路参数：
测量了电路中的电压和电流参数。根据测量数据，可以计算出晶体管的放大倍数、输入输出阻抗等参数。这些参数反映了晶体管在电路中的性能。
五、实验总结
通过本次实验，我对晶体管的工作原理和放大功能有了更深入的了解。通过搭建晶体管单级放大电路，我掌握了晶体管在电路中的应用方法，并通过实验数据分析了晶体管的性能。这对于今后的电子技术学习和应用具有重要意义。
深 圳 大 学 实 验 报 告
课程名称： 模拟电子技术
实验项目名称： 晶体管共射单级放大器（实验一）
学院： 光 电 工 程 学 院
专业： 光 电 信 息 工 程
授课教师： **
实验指导教师：
报告人： 学号：
实验时间：
实验报告提交时间：
教务处制
实验一 晶体管共射单级放大器
一、实验目的
1、掌握放大器静态工作点调试方法及其对放大器性能的影响。
2、学习测量放大器静态工作点、放大倍数Av、输入电阻ri、输出电阻r。的方法，了解共射极电路特性。
3、观察静态工作点和交、直流负载线对放大器和波形的影响。
4、学习放大器的动态性能。
5、熟悉常用电子仪器的使用方法及电子元器件的识别和模拟电路实验设备的性能。
二、实验仪器与器件
1、示波器； 2、毫伏表； 3、函数信号发生器 ；
4、万用表； 5、直流稳压电源； 6、频率计；
7、9013（β=50-100）、电阻器、电容器若干。（或模盒MK-1）
三、实验原理
图2-1为电阻分压式单管共射放大器实验电路图。
图2-1 共射极单管放大器实验电路
它的偏置电路采用RB（RB11＋Rp1） 和RB12 组成的分压电路，并在发射极中接有电阻Re（RE+RE1），以稳定放大器静态工作点。当在放大器的输入端加入输入信号Ui后，在放大器的输出端便可得到一个与Ui相位相反，幅值被放大了的输出信号Uo，从而实现了电压放大。 RB114.7kRC12kRE51RB1212kRs4.7kRL22kRE1510S9013DG1RP1470kVcc+12VC147uFUoUiUsC247uFC747uF在图2-1电路中，当流过偏置电阻RB和RB12的电流远大于三极管BG1的基极电流Ib时（一般5~10倍），它的静态工作点可用下式估算
实验报告

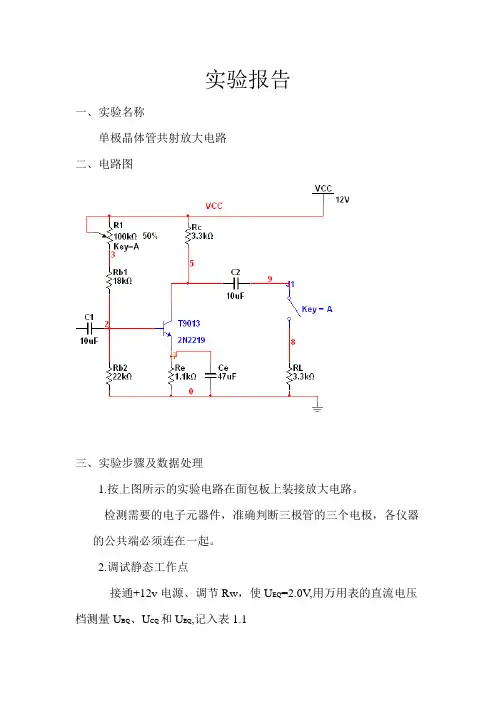

一、实验名称
单极晶体管共射放大电路
二、电路图
三、实验步骤及数据处理
1.按上图所示的实验电路在面包板上装接放大电路。
检测需要的电子元器件，准确判断三极管的三个电极，各仪器的公共端必须连在一起。
2.调试静态工作点
接通+12v电源、调节Rw，使UEQ=2.0V,用万用表的直流电压档测量UBQ、UCQ和UEQ,记入表1.1 表1.1 UEQ=2.0V
测量值 计算值
UBQ(V) UCQ(V) UEQ(V) UBEQ(V) UCEQ(V) ICQ(mA)
2.6 5.9 2.1 0.5 3.8 1.9
计算值：UBEQ=UBQ-UEQ=2.6-2.1=0.5V
UCEQ=UCQ-UEQ=5.9-2.1=3.8V
ICQ≈IEQ=EEQRU=2.1/1.1=1.9mA
理论值：I'CQ≈I'EQ=EEQRU'=2.0/1.1=1.82mA
U'CEQ=VCC-I'CQ(RC+RE)=12-1.82*(3.3+1.1)=3.99V
I'BQ=βCQ'I=1.82/110=16.53μA
误差计算：α=CQCQCQ'I'I_I*100%=(1.9-1.82)/1.82*100%=4.40%
β=CEQCEQCEQ'UU_'U*100%=(3.99-3.8)/3.99*100%=4.76%
3.测量电压放大倍数
在放大电路输入端加入频率为1KHZ,有效值为5mV的正弦信号ui，同时用示波器观察放大电路输出电压uo的波形。在uo波形不是真的条件下，分别测量当RL=3.3KΩ和开路时的Ui和UO值，并填入表1.2，计算电压放大倍数Au。
表1.2 UE=2.0V Ui ≈5mV
RL(KΩ) 测量值 计算值
Ui（mV） Uo（mV） Au 3.3 4.919 -527.5
