电气专业认识实习报告

1 / 15

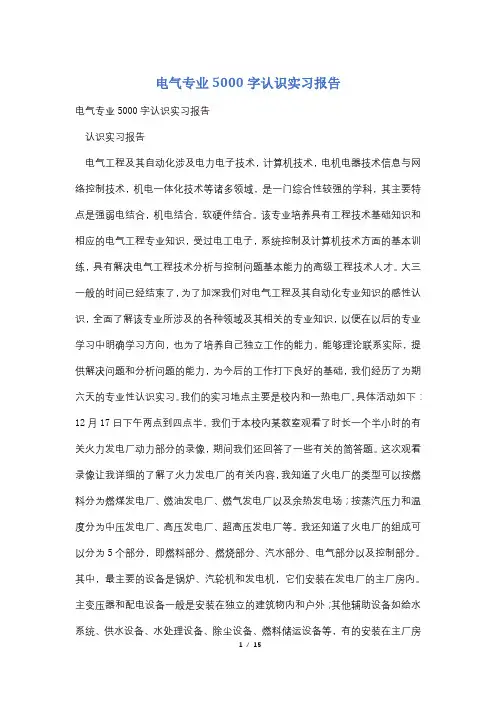

电气专业5000字认识实习报告

电气专业5000字认识实习报告

认识实习报告

电气工程及其自动化涉及电力电子技术，计算机技术，电机电器技术信息与网络控制技术，机电一体化技术等诸多领域，是一门综合性较强的学科，其主要特点是强弱电结合，机电结合，软硬件结合。该专业培养具有工程技术基础知识和相应的电气工程专业知识，受过电工电子，系统控制及计算机技术方面的基本训练，具有解决电气工程技术分析与控制问题基本能力的高级工程技术人才。大三一般的时间已经结束了，为了加深我们对电气工程及其自动化专业知识的感性认识，全面了解该专业所涉及的各种领域及其相关的专业知识，以便在以后的专业学习中明确学习方向，也为了培养自己独立工作的能力，能够理论联系实际，提供解决问题和分析问题的能力，为今后的工作打下良好的基础，我们经历了为期六天的专业性认识实习。我们的实习地点主要是校内和一热电厂。具体活动如下：12月17日下午两点到四点半，我们于本校内某教室观看了时长一个半小时的有关火力发电厂动力部分的录像，期间我们还回答了一些有关的简答题。这次观看录像让我详细的了解了火力发电厂的有关内容，我知道了火电厂的类型可以按燃料分为燃煤发电厂、燃油发电厂、燃气发电厂以及余热发电场；按蒸汽压力和温度分为中压发电厂、高压发电厂、超高压发电厂等。我还知道了火电厂的组成可以分为5个部分，即燃料部分、燃烧部分、汽水部分、电气部分以及控制部分。其中，最主要的设备是锅炉、汽轮机和发电机，它们安装在发电厂的主厂房内。主变压器和配电设备一般是安装在独立的建筑物内和户外；其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等，有的安装在主厂房 2 / 15

内，有的则是安装在辅助建筑中或在露天场地。其简单的工作原理是水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。我还了解到了在火电厂生产过程中煤、水以及蒸汽的流通路径。例如燃煤，用输煤皮带从煤场运至煤斗中。大型火电厂为提高燃煤效率都是燃烧煤粉。因此，煤斗中的原煤要先送至磨煤机内磨成煤粉。磨碎的煤粉由热空气携带经排粉风机送入锅炉的炉膛内燃烧。煤粉燃烧后形成的热烟气沿锅炉的水平烟道和尾部烟道流动，放出热量，最后进入除尘器，将燃烧后的煤灰分离出来。火力发电厂在除氧器水箱内的水经过给水泵升压后通过高压加热器送入省煤器。在省煤器内，水受到热烟气的加热，然后进入锅炉顶部的汽包内。在锅炉炉膛四周密布着水管，称为水冷壁。水冷壁水管的上下两端均通过联箱与汽包连通，汽包内的水经由水冷壁不断循环，吸收着煤受燃烧过程中放出的热量。部分水在冷壁中被加热沸腾后汽化成水蒸汽，这些饱和蒸汽由汽包上部流出进入过热器中。饱和蒸汽在过热器中继续吸热，成为过热蒸汽。过热蒸汽有很高的压力和温度，因此有很大的热势能。具有热势能的过热蒸汽经管道引入汽轮机后，便将热势能转变成动能。高速流动的蒸汽推动汽轮机转子转动，形成机械能。此外，对火电将来的发展我们也有了一定的认识，火力发电是现在电力发展的主力军，在现在提出和谐社会，循环经济的环境中，我们在提高火电技术的方向上要着重考虑电力对环境的影响，对不可再生能源的影响，虽然现在在中国已有部分核电机组，但火电仍占领电力的大部分市场，近年电力发展滞后经济发展，全国上了许多火电厂，但火电技术必须不断提高发展，才能适应和谐社会的要求。对于火电厂各种锅炉和发电机组等设备的功能、结构和运行过程，我们也有了个大致了解，例如锅炉在电厂 3 / 15

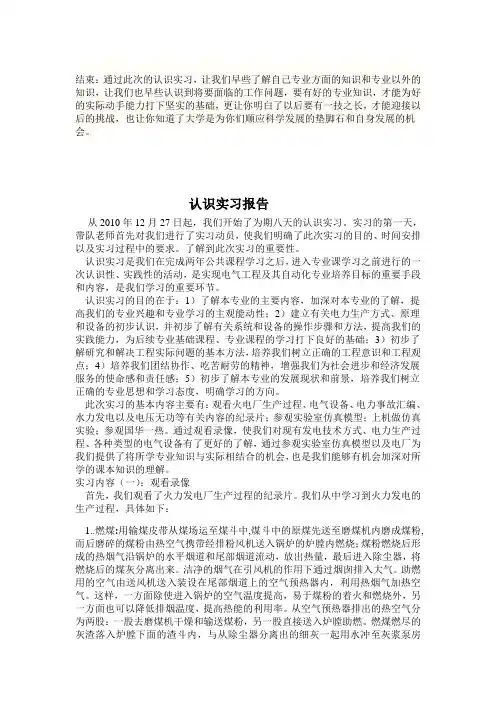

结束：通过此次的认识实习，让我们早些了解自己专业方面的知识和专业以外的知识，让我们也早些认识到将要面临的工作问题，要有好的专业知识，才能为好的实际动手能力打下坚实的基础，更让你明白了以后要有一技之长，才能迎接以后的挑战，也让你知道了大学是为你们顺应科学发展的垫脚石和自身发展的机会。

认识实习报告

从2010年12月27日起，我们开始了为期八天的认识实习。实习的第一天，带队老师首先对我们进行了实习动员，使我们明确了此次实习的目的、时间安排以及实习过程中的要求。了解到此次实习的重要性。

认识实习是我们在完成两年公共课程学习之后，进入专业课学习之前进行的一次认识性、实践性的活动，是实现电气工程及其自动化专业培养目标的重要手段和内容，是我们学习的重要环节。

认识实习的目的在于：1）了解本专业的主要内容，加深对本专业的了解，提高我们的专业兴趣和专业学习的主观能动性；2）建立有关电力生产方式、原理和设备的初步认识，并初步了解有关系统和设备的操作步骤和方法，提高我们的实践能力，为后续专业基础课程、专业课程的学习打下良好的基础；3）初步了解研究和解决工程实际问题的基本方法，培养我们树立正确的工程意识和工程观点；4）培养我们团结协作、吃苦耐劳的精神，增强我们为社会进步和经济发展服务的使命感和责任感；5）初步了解本专业的发展现状和前景，培养我们树立正确的专业思想和学习态度，明确学习的方向。

此次实习的基本内容主要有：观看火电厂生产过程、电气设备、电力事故汇编、水力发电以及电压无功等有关内容的纪录片；参观实验室仿真模型；上机做仿真实验；参观国华一热。通过观看录像，使我们对现有发电技术方式、电力生产过程、各种类型的电气设备有了更好的了解，通过参观实验室仿真模型以及电厂为我们提供了将所学专业知识与实际相结合的机会，也是我们能够有机会加深对所学的课本知识的理解。

实习内容（一）：观看录像

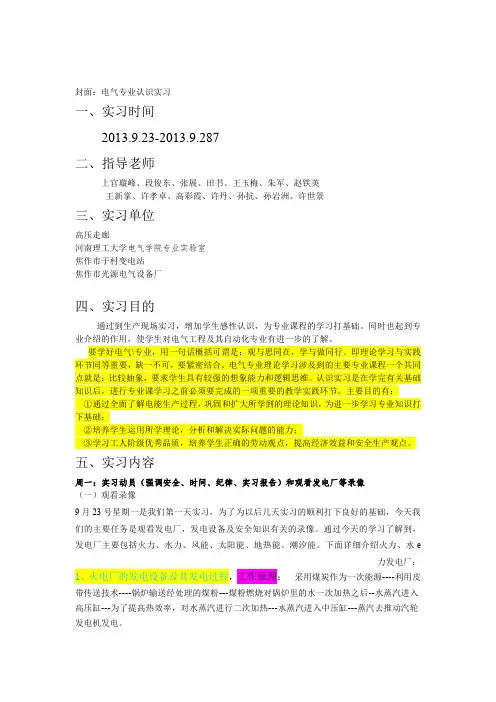

封面：电气专业认识实习

一、实习时间

2013.9.23-2013.9.287

二、指导老师

上官璇峰、段俊东、张展、田书、王玉梅、朱军、赵铁英

王新掌、许孝卓、高彩霞、许丹、孙抗、孙岩洲、许世景

三、实习单位

高压走廊

河南理工大学电气学院专业实验室

焦作市于村变电站

焦作市光源电气设备厂

四、实习目的

通过到生产现场实习，增加学生感性认识，为专业课程的学习打基础。同时也起到专业介绍的作用，使学生对电气工程及其自动化专业有进一步的了解。

要学好电气\专业，用一句话概括可谓是：观与思同在，学与做同行。即理论学习与实践

环节同等重要，缺一不可，要紧密结合。电气专业理论学习涉及到的主要专业课程一个共同

点就是：比较抽象，要求学生具有较强的想象能力和逻辑思维。认识实习是在学完有关基础知识后，进行专业课学习之前必须要完成的一项重要的教学实践环节。主要目的有：

①通过全面了解电能生产过程，巩固和扩大所学到的理论知识，为进一步学习专业知识打

下基础；

②培养学生运用所学理论，分析和解决实际问题的能力；

③学习工人阶级优秀品质，培养学生正确的劳动观点，提高经济效益和安全生产观点。

五、实习内容

周一：实习动员（强调安全、时间、纪律、实习报告）和观看发电厂等录像

（一）观看录像

9月23号星期一是我们第一天实习，为了为以后几天实习的顺利打下良好的基础，今天我

们的主要任务是观看发电厂，发电设备及安全知识有关的录像。通过今天的学习了解到，

发电厂主要包括火力、水力、风能、太阳能、地热能、潮汐能。下面详细介绍火力、水e

力发电厂：

1、火电厂的发电设备及其发电过程，工作原理：采用煤炭作为一次能源----利用皮

带传送技术----锅炉输送经处理的煤粉---煤粉燃烧对锅炉里的水一次加热之后--水蒸汽进入

高压缸---为了提高热效率，对水蒸汽进行二次加热---水蒸汽进入中压缸---蒸汽去推动汽轮

发电机发电。从中压缸引出进入对称的低压缸。已经作过功的蒸汽一部分从中间段抽出供给炼油、化

电气认识实习报告

（一）了解电力系统整体概况

28日上午，我们全体学生集合在一起，许老师向大家大致讲解了整个发电系统的情况，认识和了解了发电过程。

我国的发电厂主要有火力发电厂、水力发电厂和核能发电厂。

（1）火电厂的电能生产过程

我国火电厂使用的能源主要是煤，且主力发电厂为凝气式发电厂。整个生产过程可分为三个系统：燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，即燃烧系统。主要有运煤、风烟、灰渣等组成。汽水系统主要有锅炉、汽轮机 、凝汽器、除氧器、加热器等设备及管道构成。将热能转变为机械能。电气系统由发电机、励磁装置、厂用电系统和升压变电站组成。

（2）水力发电厂

水力发电厂又称为水电站。把水的位能和动能转换成为电能的工厂。生产过程为：从河流较高处或水库内引水。利用水的压力或流速冲动水轮机旋转，将水能转变为机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

(3)核能发电厂

核能发电厂简称核电厂，利用反应堆中核燃料裂变链式反应所产生的热能再按火电厂的发电方式，将热能转换为机械能，在转换成电能。

我国还有其他发电厂如风电厂。地热发电厂。潮汐发电厂等。

（二）高压走廊

28日下午，我们集体参观了从校西门到龙源湖之间的高压走廊，主线路为10kv输电线路，共有两条即李万左线和李万右线。我们学校用电也由它供给。这条线路外非裸线，因为典雅较110kv线路低，线路离地较近，以防伤人或车，故未用裸线。 通过今天的学习，我了解到以下知识：

1.送电线路主要设备

送电线路用绝缘子以及相应金属导线及架空地线悬架设在杆塔上，连接发电厂和变电站，以实现输送电能。

a 导线：目前常采用钢芯铝绞线或钢芯铝合金绞线为提高线路的输送能力常采用每相四根或两根导线组成的分裂导线型式。
