芯片设计制造流程

一、复杂繁琐的芯片设计流程

芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片(这些会在后面介绍)。然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。但是 IC 设计中的建筑师究竟是谁呢?本文接下来要针对 IC 设计做介绍。

在 IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC

芯片，提供不同规格、效能的芯片给下游厂商选择。因为 IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤?设计流程可以简单分成如下。

设计第一步，订定目标

在 IC 设计中，最重要的步骤就是规格制定。这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计， 这样才不用再花额外的时间进行后续修改。IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。 规格制定的第一步便是确定 IC

的目的、效能为何，对大方向做设定。接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合

IEEE 802.11 等规范，不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。最后则是确立这颗 IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。

设计完规格后，接着就是设计芯片的细节了。这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。在 IC 芯片中，便是使用硬体描述语言(HDL)将电路描写出来。常使用的 HDL 有

Verilog、VHDL 等，藉由程式码便可轻易地将一颗 IC 地功能表达出来。接着就是检查程式功能的正确性并持续修改，直到它满足期望的功能为止。

LED芯片制造流程

随着技术的发展，LED的效率有了非常大的进步。在不久的未来LED会代替现有的照明灯泡。近几年人们制造LED芯片过程中首先在衬底上制作氮化鎵（GaN）基的外延片(外延片)，外延片所需的材料源(碳化硅SiC)和各种高纯的气体如氢气H2或氬气Ar等惰性气体作为载体之后，按照工艺的要求就可以逐步把外延片做好。接下来是对LED-PN结的两个电极进行加工，并对LED毛片进行减薄，划片。然后对毛片进行测试和分选，就可以得到所需的LED芯片。具体的工艺做法，不作详细的说明。

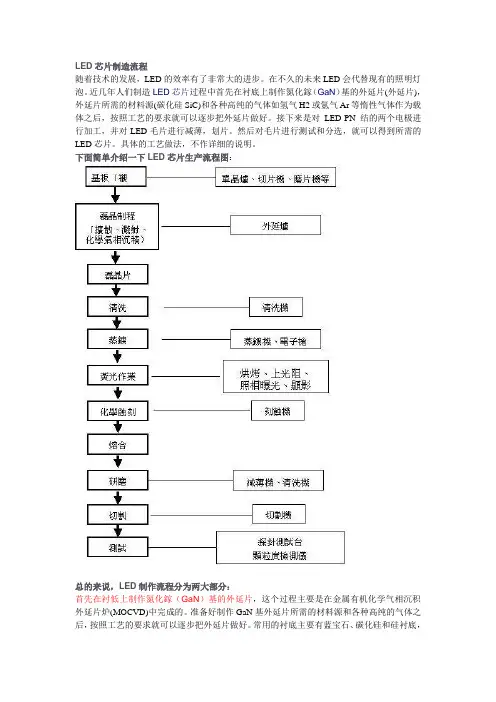

下面简单介绍一下LED芯片生产流程图：

总的来说，LED制作流程分为两大部分：

首先在衬低上制作氮化鎵（GaN）基的外延片，这个过程主要是在金属有机化学气相沉积外延片炉(MOCVD)中完成的。准备好制作GaN基外延片所需的材料源和各种高纯的气体之后，按照工艺的要求就可以逐步把外延片做好。常用的衬底主要有蓝宝石、碳化硅和硅衬底，还有GaAs、AlN、ZnO等材料。

MOCVD是利用气相反应物（前驱物）及Ⅲ族的有机金属和Ⅴ族的NH3在衬底表面进行反应，将所需的产物沉积在衬底表面。通过控制温度、压力、反应物浓度和种类比例，从而控制镀膜成分、晶相等品质。MOCVD外延炉是制作LED外延片最常用的设备。

然后是对LED PN结的两个电极进行加工，电极加工也是制作LED芯片的关键工序，包括清洗、蒸镀、黄光、化学蚀刻、熔合、研磨；然后对LED毛片进行划片、测试和分选，就可以得到所需的LED芯片。如果芯片清洗不够乾净，蒸镀系统不正常，会导致蒸镀出来的金属层（指蚀刻后的电极）会有脱落，金属层外观变色，金泡等异常。

蒸镀过程中有时需用弹簧夹固定芯片，因此会产生夹痕（在目检必须挑除）。黄光作业内容包括烘烤、上光阻、照相曝光、显影等，若显影不完全及光罩有破洞会有发光区残多出金属。

芯片在前段工艺中，各项工艺如清洗、蒸镀、黄光、化学蚀刻、熔合、研磨等作业都必须使用镊子及花篮、载具等，因此会有芯片电极刮伤情形发生。

模具设计/制造流程

文件编号：MT-MS-006

版 本： A

分 发 号：

生效日期：

受控状态：

●未经许可，不可复印

编 制： 日 期：

审 核： 日 期：

批 准： 日 期：

文件编号：MT-MS-006

版 次：0/A 管理标准

第 1 页 共 3 页

文件名称： 模具设计/制造流程 编制部门：模具课

生效日期：

文 件 变 更 履 历 页

相关部门会签 版 次 变更页次 变 更 内 容 简 述 受影响文件名称 生效日期

0/A

ALL

初版发行 无

研发部

 制造部

 生管部

 品保部

 行政部

□ 营业部

□ 采购部

□ 财务部

□ 总监

□

文件编号：MT-MS-006 管理标准

版 次：0/A

第 2 页 共 3 页

文件名称： 模具设计/制造流程 编制部门： 模具课

生效日期：

1、目的: 规范模具课模具设计与制作，以保证公司的模具设计与制作作业正常运作，提高模具制造质量。

2、范围：适用于公司模具的设计与制作。

3、流程

流程名称 责任部门 依据及详细说明 相关记录

研发部 依据产品的图纸下达开模图纸 《开模图》《开模联络单》

制造部 根据研发设计的图纸结构：

1） 审查产品结构

2） 审查产品结构对开模的影响

3） 根据产品纳期及复杂程度确定模具的开模日期及完成日期 《模具开发计划》

模具课 1）设计产品排版图 2）设计产品线割图、镶件图、铜公图 《模具设计图》

模具课 模具设计图纸确认，设计方案是否合理

体系部 设计的图纸受控并发行 有签收记录

模具课 根据图纸要求准备物料，如无库存则采购物料 《物料请购单》《模具设计图》

模具课 1） 线割、火花机机床加工.2）铣床加工.3）车床加工4）磨床加工.5）抛光加工.6）修模/改模加工.

芯片设计制造难在哪？

它体积微小，貌不惊人，却集高精尖技术于一体。

它作用非凡，应用广泛，是信息产业的核心和基石。

它事关国计民生与信息安全，牵动着亿万国人的心。

小小的它这般神奇

简单说来，芯片就是一种集成电路，它是通过微细加工技术，把半导体器件聚集在硅晶圆表面上而获得的一种电子产品。

芯片的奥秘之处，在于它可将多达几亿个微小的晶体管连在一起，以类似用底片洗照片的方式翻印到硅片上，从而制造出体积微小、功能强大的“集成电路”。

芯片上的晶体管有多小呢？一根头发丝直径长度能并排放下1000个，且相互之间能协同工作、完成指定的任务。

制造出来的芯片虽然只有指甲般大小，能耐却大得惊人。它具有信息采集、处理、存储、控制、导航、通信、显示等诸多功能，是一切电子设备最核心的元器件。

在当今信息社会，芯片无处不在，生活中凡是带“电”的产品，几乎都嵌有芯片。我们每天都离不开的手机，里面的芯片就多达30个。如果没有芯片，世界上所有与电相关的设备几乎无法工作。

芯片不仅事关国计民生，而且涉及信息安全。一些西方国家出于自身利益考虑，将其视为一种贸易或战争的“武器”，轻则通过禁运、限售等措施，制约相关国家信息产业发展，重则通过接入互联网芯片的“后门”，进行情报收集或实施网络攻击。如前几年发生的“棱镜门”事件、某大国通过互联网攻击伊朗的核电站等，都与芯片有着千丝万缕的联系。因此，芯片不仅是信息产业的核心，更是信息处理与安全的基石。

信息社会不可或缺

随着信息技术的迅猛发展，芯片应用已延伸到社会的每个角落，融入生活的方方面面。从人们日常生活使用的手机、电脑、洗衣机，到工业领域的机床、发动机，再到航空航天领
