光器件封装工艺

1. 引言

光器件封装工艺是指将光学元件（如激光二极管、光纤等）与电子元件（如芯片、电路板等）相结合，形成完整的光电子系统的过程。在光通信、激光加工、医疗设备等领域中，光器件封装工艺起到至关重要的作用。本文将详细介绍光器件封装工艺的流程、材料选择、常见问题及解决方案。

2. 光器件封装工艺流程

2.1 设计和制造基板

在进行光器件封装之前，首先需要设计和制造基板。基板的设计应考虑到电路布局、信号传输和散热等因素。常用的基板材料有陶瓷基板和有机基板，选择合适的材料可以提高整个系统的性能。

2.2 焊接

焊接是将光学元件与电子元件相连接的关键步骤。常见的焊接方法包括手工焊接和自动化焊接。手工焊接适用于小批量生产，而自动化焊接适用于大规模生产。在焊接过程中，需要注意温度控制、焊接时间和焊接质量的检测。

2.3 封装

封装是将光学元件和电子元件放置在封装盒中，并固定在基板上的过程。封装盒的选择应考虑到光学元件的保护、信号传输和散热等因素。常见的封装盒材料有金属、陶瓷和塑料等。不同的封装方式适用于不同的应用场景，如TO-Can、SMD等。

2.4 测试与质量控制

完成光器件封装后，需要进行测试与质量控制。测试包括光学性能测试、电气性能测试和可靠性测试等。通过测试可以评估光器件封装的质量，并对不合格产品进行筛选和修复。

3. 光器件封装工艺材料选择

3.1 基板材料选择

基板材料在光器件封装中起到承载电子元件和传输信号的作用。常见的基板材料有陶瓷基板（如铝氮化铝）和有机基板（如FR-4）。陶瓷基板具有优异的导热性能和耐高温性能，适用于高功率应用；而有机基板成本较低，适用于一般应用。 3.2 封装盒材料选择

封装盒的材料选择与光学元件的保护、信号传输和散热等因素密切相关。金属封装盒具有良好的散热性能和电磁屏蔽性能，适用于高功率应用；陶瓷封装盒具有优异的耐高温性能和机械强度，适用于特殊环境下的应用；塑料封装盒成本较低，适用于一般应用。

3.3 焊接材料选择

焊接材料在光器件封装中起到连接光学元件和电子元件的作用。常见的焊接材料有锡焊丝、焊膏等。选择合适的焊接材料可以提高焊接质量和可靠性。

4. 光器件封装工艺常见问题及解决方案

4.1 温度控制不准确导致焊接质量下降

解决方案：使用温度控制精确的焊接设备，并进行温度校准和监控。

4.2 封装盒材料选择不当导致散热不良

解决方案：根据应用需求选择合适的封装盒材料，并优化散热设计。

4.3 焊接质量不稳定导致产品可靠性下降

解决方案：优化焊接工艺参数，进行焊接质量的检测和控制。

结论

光器件封装工艺是光电子系统中至关重要的环节。通过设计合理的基板、选择合适的封装盒材料和焊接材料，以及严格的测试与质量控制，可以提高光器件封装的质量和可靠性。在实际应用中，我们还需要根据具体需求进行工艺参数的优化和改进，以满足不同领域的需求。

合集下载

光器件封装详解-有源光器件的结构和封装

光器件封装详解-有源光器件的结构和封装

产品名称

无

产品版本 共28页 无

有源光器件的结构和封装

分析： 日期：

拟制： 日期：

审核： 日期：

批准： 日期：

目 录

1 有源光器件的分类 .................................................................................................................... 5

2 有源光器件的封装结构 ............................................................................................................. 5

2.1 光发送器件的封装结构 ....................................................................................................... 6

2.1.1 同轴型光发送器件的封装结构 ...................................................................................... 7

2.1.2 蝶形光发送器件的封装结构 .......................................................................................... 7

2.2 光接收器件的封装结构 ....................................................................................................... 8

2.2.1 同轴型光接收器件的封装结构 ...................................................................................... 8

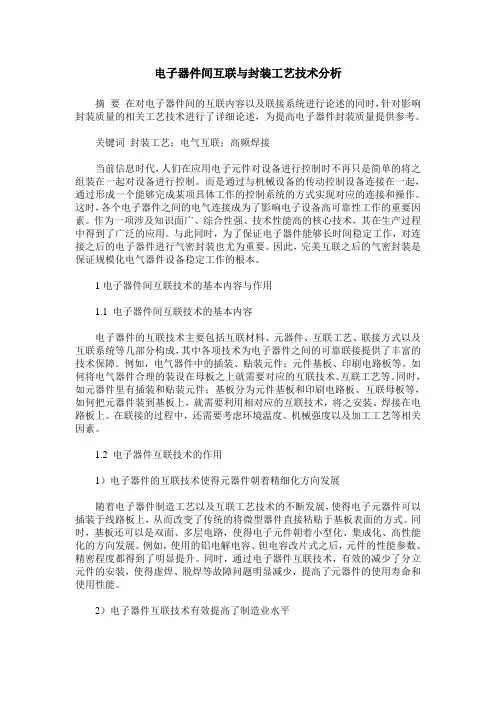

电子器件间互联与封装工艺技术分析
