机械原理-课程设计说明书格式16.12-机械工程学院

机械原理课程设计手册一、课程目标知识目标：1. 理解并掌握机械基本原理，包括力与运动的相互关系、简单机械的构造及功能；2. 掌握并能够运用基本的机械制图方法，阅读并制作简单的机械图；3. 掌握机械设计的基本流程，能够运用相关知识对简单机械装置进行设计和分析。

技能目标：1. 能够运用物理学原理对机械系统进行简单的受力分析；2. 能够运用制图软件或手工绘制基本的机械图纸，展示清晰的机械结构；3. 能够运用小组合作的方式，进行机械设计项目的讨论与实施。

情感态度价值观目标：1. 培养学生对于机械工程学科的兴趣，激发学习动力；2. 增强学生的团队协作意识，提高沟通协调能力；3. 培养学生严谨的科学态度和问题解决能力，形成积极的探究精神。

课程性质分析：本课程为机械原理的入门课程，旨在帮助学生建立对机械系统的基本认识，学会基本的制图与设计方法，同时结合实际操作，增强学生的实践能力。

学生特点分析：考虑到学生所在年级，具备一定的物理知识基础和空间想象能力，但可能缺乏实际动手操作经验，因此课程设计需兼顾理论讲解与实践操作。

教学要求：1. 确保学生掌握机械原理的基本理论知识；2. 通过案例分析和实际操作，提升学生的技能应用能力；3. 培养学生积极的情感态度，形成良好的价值观。

二、教学内容1. 引言：介绍机械原理的基本概念，机械系统的组成及分类。

- 教材章节：第一章 机械原理概述2. 力与运动：讲解力的作用效果、运动状态及受力分析。

- 教材章节：第二章 力与运动3. 简单机械：介绍杠杆、轮轴、斜面等简单机械的原理与应用。

- 教材章节：第三章 简单机械4. 机械制图：教授制图的基本知识，包括视图、剖面图、尺寸标注等。

- 教材章节：第四章 机械制图5. 机械设计：阐述机械设计的基本流程，包括需求分析、方案设计、详细设计等。

- 教材章节：第五章 机械设计6. 实践操作：组织学生进行简单机械装置的设计、制作与测试。

- 教材章节：第六章 实践操作教学内容安排与进度：1. 引言（1课时）2. 力与运动（2课时）3. 简单机械（2课时）4. 机械制图（3课时）5. 机械设计（3课时）6. 实践操作（4课时，含小组讨论、制作、测试及评价）三、教学方法1. 讲授法：- 对于机械原理的基本概念、力学原理等理论性较强的内容，采用讲授法进行教学，确保学生能够系统地掌握相关知识。

机械原理课程设计指导书机械原理课程设计指导书一、前言机械原理课程是机械工程专业的重要课程之一，为学生提供了理解和掌握机械基本原理的基础。

在课程设计中，学生需要根据所学知识，选题设计机械结构或进行机械元件的计算。

本指导书针对机械原理课程设计，旨在对学生进行详细的指导，帮助学生顺利完成设计任务。

二、课程设计要求1.任务简介本次设计任务要求学生根据机械原理课程所学知识，选择一个机械结构或元件进行设计。

设计内容应包括机械结构或元件的图纸绘制、力学计算、材料选用及性能参数的计算等内容。

设计过程中应体现出完整的设计思路和严谨的设计方法。

2.任务要求（1）设备或结构选题应具有一定代表性和创新性，难度适宜。

（2）选题应能够反映机械原理课程所掌握的理论和方法。

（3）设计过程中应注意结论的严谨性、数据的准确性和完整性。

（4）设计过程中应充分发挥专业知识和专业技能。

（5）设计文档应包括设计思路、图纸、计算过程、结论及评价等内容。

三、设计流程1.选题在设计之前，需首先明确设计对象。

学生需要根据自己的兴趣和所学知识，选择一个机械结构或元件进行设计。

选题要求符合任务要求，具有一定的代表性和创新性。

2.方案设计选定设计对象之后，学生需要进行方案设计。

首先需要明确设计目标和要求，包括结构尺寸、负荷等方面的要求。

其次，要根据目标要求，选择合适的材料和工艺，并确定适当的加工精度。

3.图纸绘制图纸是机械结构或元件制作的重要依据，学生需要根据设计方案绘制相关图纸。

图纸应包括整体图、局部图、零配件图等内容，并注明尺寸、标注、公差等要素。

4.力学计算机械结构或元件的承载能力是设计过程中重点考虑的问题之一。

学生需根据机械原理课程所学知识，进行结构的力学计算，分析机械结构或元件的受力情况，并评估其承载能力。

5.材料选用及性能参数计算材料对机械性能的影响非常重要，学生需要根据设计要求，选择合适的材料，并计算材料的性能参数，如强度、韧性、硬度等。

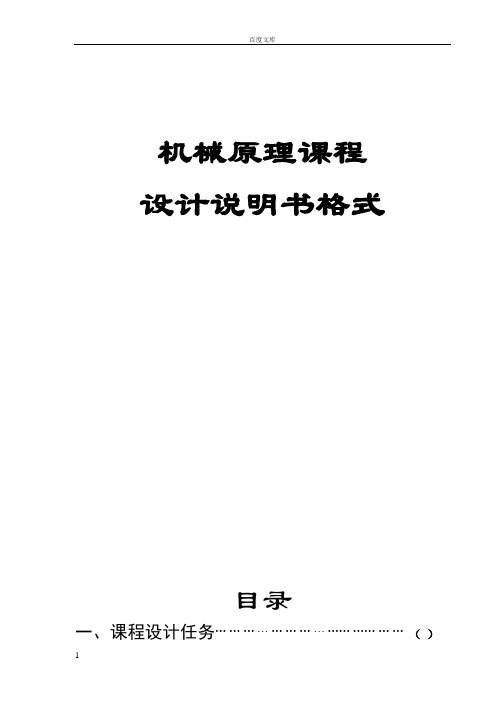

机械原理课程设计说明书格式目录一、课程设计任务… … … … … … … … …… …… … …（）二、课程设计目的…………………… … … … …（）三、连杆机构设计…………………………………（）1.连杆机构尺寸设计…………………………………（）2.连杆机构速度分析…………………………………（）3.连杆机构加速度分析…………………………………（）四、………………………………………………………（）1.………………………………………………………（）三、连杆机构设计1.连杆机构尺寸设计(Ⅰ题)： 由几何关系得：则h 可以作图求出，故可以作出x -x ,即可作出BC 来。

（写出具体计算过程及计算结果）由几何关系得即可以作图求出，连杆机构ABCDEF 来。

（写出具体计算过程及计算结果） 2. 连杆机构速度分析1）求V A4点速度（求V C 点的速度）(Ⅰ题) ： V A4＝ V A3 ＋ V A4A3===422O O A O l l 2sin2sinθψ=⨯=2cosl E O 4BO 4ψ23ΦΦψ－=H''E 'E =大小？ω2×l O2A？方向⊥AO4 ⊥AO2 ∥AO4(Ⅱ题)：V C＝V B ＋V CB大小？ω1×l AB ？方向⊥CD ⊥AB ⊥BC（写出具体计算过程及计算结果，每个速度和角速度的计算都要写清楚）2）求V B点速度（求V E点的速度）V B的大小可根据速度影像求得(Ⅰ题)V E的大小可根据速度影像求得(Ⅱ题)（写出具体计算过程及计算结果，每个速度和角速度的计算都要写清楚）3）求V C点速度（求V F点的速度）(Ⅰ题)：V C＝V B＋V CB大小？己知？方向水平己知⊥CB(Ⅱ题)：V F ＝V E＋V FE大小？己知？方向垂直己知⊥EF（写出具体计算过程及计算结果，每个速度和角速度的计算都要写清楚）3. 连杆机构加速度分析（（写出具体计算过程及计算结果，加速度分析与速度分析类似，先列出加速度方程、大小、方向，每个加速度和角加速度的计算都要写清楚）4. 连杆机构的动力分析1）求杆组5、6各运动副的反力（求杆组4、5各运动副的反力） (Ⅰ题)： P ＋ G 6＋ F R16＋ F R45＝0大小 √ √ √ ？ 方向 水平 垂直 垂直 //CB求出F R16和 F R45的大小 （写出具体计算过程及计算结果） (Ⅱ题)： G 5 ＋ Fr ＋ F R65＋ F R34＝0大小 √ √ ？ ？ 方向 垂直 垂直 水平 //EF求出F R45和 F R34的大小 （写出具体计算过程及计算结果） 2）求构件3、4各运动副的反力（求构件2、3各运动副的反力） (Ⅰ题)根据三力汇交原理，则构件1对构件4的反为F R14即可确定 取构件3、4杆组为分离体，取∑F ＝ 0 ，得大小 ？ √ ？ 方向 √ √ √求出F R14和 F R23的大小 （写出具体计算过程及计算结果） (Ⅱ题)构件2为二力杆，则受拉，故F R23的方向如图所示。

青岛理工大学琴岛学院课程设计说明书课题名称：机械原理课程设计学院：机电工程系专业班级：机械设计制造及其自动化095 学号：20090201198学生：李哲指导老师：张虹丽青岛理工大学琴岛学院教务处2011年0 6月30 日《机械原理课程设计》评阅书题目牛头刨床导杆机构的运动分析、动态静力分析学生姓名李哲学号20090201198 指导教师评语及成绩指导教师签名：年月日答辩评语及成绩答辩教师签名：年月日教研室意见总成绩：室主任签名：年月日摘要牛头刨床是一种用于平面切削加工的机床，如图1-1a。

电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。

刨床工作时，由导杆机构2 – 3 – 4 – 5 – 6 带动刨头6和刨刀7作往复运动。

刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量；刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生常率。

为此刨床采用有急回作用的导杆机构。

刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1 – 9 – 10 – 11 与棘轮带动螺旋机构（图中未画），使工作台连同工件做一次进给运动，以便刨刀继续切削。

刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约0.05H的空刀距离，图1-1b），而空回行程中则没有切削阻力。

因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减少电动机容量关键字：导杆机构、行程目录摘要 (III)1设计任务 (V)2 导杆机构的运动分析....................................................................................... V I3 导杆机构的动态静力分析 (6)3.1运动副反作用力分析 (6)3.2曲柄平衡力矩分析 (6)4 方案比较 (7)总结 (8)参考文献 (9)（目录自动生成，插入——引用——索引和目录，目录，级别改完2级，然后按一级标题用加黑四号宋体，二级标题用小四宋体调整格式1设计任务1.1课程设计的性质、目的和任务机械原理课程设计是高等工业学校机械类专业学生第一次较全面的机械运动学和动力学分析与设计的训练，是本课程的一个重要教学环节。

机械原理课程设计说明书设计题目：包装机械系：机械专业：机械设计制造及其自动化班级：设计者：指导老师：2015年7月2日目录一、课程设计目的 (1)二、课程设计意义 (2)三、课程设计任务 (2)四、课程设计的内容及要求 (3)五、课程设计进度安排 (3)六、课程设计地点及时间安排 (3)七、答辩与评分标准 (3)八、准备工作 (4)九、机械结构方案设计 (4)十、尺寸设计与计算 (7)十一、运动曲线 (8)十二、运动循环图 (11)十三、结果讨论 (12)十四、课程设计总结 (12)十五、参考书目 (13)十六、教师评价 (14)附录一 (15)机械原理与设计I课程设计任务书专业班级：学号：姓名：指导教师：一、课程设计目的(1)通过课程设计;学会将理论知识运用于实际问题;并对以已学知识较全面的进行一次加深、巩固和整理..2 培养创新能力、独立分析和解决问题的能力..3 通过对一个简单的机械系统的机构类型的选择、机构间的连接配合、尺寸参数的确定以及运动参数的计算和确定;使学生对机构的分析设计过程有一定认识..4 加强学生对知识的运用能力;对资料查阅和工具书的运用能力以及;对于应用软件编程帮助分析运动参数的能力..5 提高学生绘图能力;使学生养成严谨的绘图习惯..二、课程设计意义由于生产技术的不断提高和社会的不断发展;机械生产的产品种类日益增多;对产品的机械自动化水平也越来越高..因此需要运用创新设计来优化改进和设计更多机械运动方案..此次课程设计能够使学生能初步得到拟定机械运动方案的一些简单基本的经验;并能对方案中的某些机构进行分析和设计;对某些较简单的工艺动作过程的机器进行机构运动简图设计..对于机械类的学生有重要的实际意义..三、课程设计题目某包装机械有一工艺过程;需要将包装物品夹紧固定;然后冲压..其工艺过程为：推入物品夹紧冲压松夹四个过程..要求设计执行机构满足此工艺过程物品尺寸a × b = 80×80;单位：mm..执行头位移曲线如下：冲头运动曲线推头运动曲线分组情况供参考四、课程设计的内容及要求1根据给定条件、数据确定执行机构的运动方案至少三种.. 1.5天2比较上述几种方案;选出最优方案进行尺寸综合.. 1.5天按比例画出一张1# 机构运动简图分别以粗实线、点划线和虚线画出三个位置..3对执行机构的输出构件冲头、推头进行运动学分析;包括位移、速度、加速度分析其中位移线图可根据要求2统计得到;速度、加速度可将位移线图用弦线法确定;也可以借助软件编程或仿真.. 1.0天画出一张2# 图反映冲头、推头的位移、速度、加速度线图..4考虑冲头、推头的运动协调性;绘制执行系统的运动循环图运动循环图的表示形式见教材p371..5按比例绘出一个主要构件的轮廓图;如凸轮、不完全齿轮等一张2# 图..0.5天6完成一份完整的设计说明书.. 与上述过程同时进行五、课程设计进度安排课程设计时间为一周;分五个阶段完成：1、方案设计：学生结合课程相关内容;自主学习和钻研问题;明确设计要求;找出实现方法;并用机构运动简图的形式表示出来.. 1.5天完成2、确定方案并进行尺寸综合：根据设计方案;综合机构尺寸;以实现运动要求.. 1.5天完成3、按要求画图：一张1# 机构运动简图;一张2# 机构运动线图;一张2# 主要构件的轮廓图..1.5天完成4、总结报告：总结设计工作;撰写课程设计说明书.. 与上述过程同时进行5、考核阶段：答辩 0.5天完成六、课程设计地点及时间安排地点：老图书馆五楼西时间：18周周一至周五七、答辩与评分标准答辩时间：18周星期五下午答辩过程：检查图纸质量及说明书完成情况;指导教师提问;学生回答与解决问题..评分标准：考勤情况及学习态度15%1、设计过程及图纸表达60%2、说明书格式规范10%3、答辩及回答问题15%八、准备工作1、每人领1# 图板一块;课程设计资料袋一个;说明书用纸20页..2、每人买0# 图纸一张..3、个人到图书馆借相关资料;班委用集体借书证借相关手册..九、机械结构方案设计1、推头我们小组要求的推头行程为20cm;推头的运动需要实现推程夹紧、间歇夹紧和回程松夹三个阶段..我们组经过讨论和查阅工具书;分别选出了下面三种不同的间歇运动机构作为推头的方案：方案一方案二方案三考虑到方案三最方便绘图和分析运动参数;我们选择了方案三..2、冲头冲头是做直线往返运动的;相对简单..我们小组要求的冲头推程也是20cm..提出的三种方案分别如下图所示：方案一方案二方案三D 冲头的方案的选择则是由是老师指定的十、尺寸设计与计算下面是我们小组设计的机构的示意图：G我们首先确定凸轮的尺寸;由于要求推头的行程为20cm;凸轮的半径需要大于10cm 小于20cm;因此我们取凸轮的半径GK=15cm ；令杆FK=20cm;以G 点向右水平距离为25cm 的地方为圆心;FK 为半径作圆弧;得到凸轮的实迹轮廓线..令滚子直径为1cm;最终的得到凸轮轮廓..为保证能够在A1纸上能够以合适的尺寸画出机构运动简图..我们先将确定好的凸轮画在了A1的左下角;以此为基础来确定其余尺寸..为了能画出冲头在最高位置时候的机构图;我们将推杆向下偏移了7cm;取N 到推头Z 杆长为21cm..由总体剩余尺寸确定FM 长12cm..我们先取冲头的杆长为21cm;然后由物品的位置和要求的冲头的行程20cm 反推出杆的两个极限位置..结合冲头的机构方案;选取在两个极限位置中间点的水平距离为70cm 的地方;为A 点..先取滑块C 的转动半径为5cm..在同一水平线上找到B 点;使得C 的轨迹圆和A 点与D 点两极限位置的连线相切..杆AD 长超过72cm 便可.设计传动为齿轮传动;B 和G 点为m=1;d=20cm 的齿轮;BG 中点E 为主动件;刚好也可用相同大小的齿轮..滑块长为2cm;宽为1cm..以上;便可确定出整个机构各部件的位置和尺寸..A B C HD E F K M N L十一、运动曲线我们首先用几何方法算出了推头和冲头的行程的表达式;再用弦线法求速度和加速度;利用MATLAB编程程序见附录对运动参数进行分析;得出速度和加速度曲线..为得到了较为精确的曲线;每隔1°取一个值..得到曲线如下：十二、运动循环图推头推程停歇回程分配轴转角0~73.74°73.74°~179.97°179.97°~360°冲头推程回程分配轴转角180°~343.74°-16.26°~180°十三、结果讨论根据上述分析计算;我们得出了能够满足客观生产要求的机构及其相关尺寸..从得出的位移图线、速度图线以及加速度图线曲线来看;冲头运动较为平缓;没有急回;加速度较小;因此工作效率不高..为了能够达到配合;在处于推头最大回程的时候;压头不能在最大回程位置..也许这样不是十分合适;但从功能上来讲是没有影响的..十四、课程设计总结经过五天的课程设计;让我将这一学期的机械原理相关知识在脑海里进行了一遍梳理..使我加深了认识和理解;初步了解了如和将它用于解决实际问题..期间还用到了CAD、MATLAB、工图以及数值分析相关的知识;让我深切的体会到了各学科的之间的关联性;使各学科在我眼里不再是单独的个体;而是互相交错连接的一个整体..在具体过程中;从设计到分析;从计算到绘图;让我明白了清晰的头脑、严谨的态度和整体的布局对于一个设计人员的重要性..绘图需要严谨和不厌其烦的细心;任何细节都不能随意;要有精益求精、追求完美的一种精神..在开始设计的时候;我翻看了一些在图书馆借阅的相关书籍;借此得出需要的机构;很好的锻炼了自己自主学习的能力..在后面的尺寸设计和参数计算中;不但考验了自己的计算能力;还提高了对相关软件的熟悉程度和使用能力..在最后的绘图过程中;也再次锻炼并提高了自己手工绘图的能力..在计算尺寸的过程中;也出现过一些问题;但经过组内成员的集思广益;也都得到了很好的解决..这也让我切实感受到了团队相对于个人的优势..做完了这个课程后;我也发现自己对以前学的知识点有了更好的理解..知识来自于实践;只有运用在实践上才能更好地被大脑理解;所以这门实践课是很有必要开设的;每个人也都需要去认真做的才能有所裨益..也感谢老师的指导;让我学会了更多东西..十五、参考书目机械原理教程;申永胜主编;清华大学出版社;北京：1999.8机械原理与设计;马履中主编;机械工业出版社;北京：2009.1机械设计手册机构部分;机械工业出版社机械原理课程设计指导书;罗洪田主编;高等教育出版社;北京：1986 机械原理与设计;陆凤仪主编;机械工业出版社;北京：2002.6十六、指导老师评语：签字_________________成绩评定_____________附录一Phis=2*acosd15.^2+25.^2-20.^2/2*15*25;Phi=0:1:360;for i=1:lengthPhi;if 180-Phis/2<Phii & Phii<180+Phis/2Stuii=20;elsebi=30*cosd180-Phii;c=15.^2-20.^2;Deltai=bi.^2-4*c;xi=bi+sqrtDeltai/2;Stuii=xi-5;endAlpha=atand7;Scongi=10-350*sindAlpha-Phii/sqrt1250+5*cosdAlpha-Phii;endfigureplotPhi;Stui;xlabel'推程运动角Φ/°';ylabel'推头推程S/cm';title'推头运动曲线';axis0 360 0 22;setgca; 'XTick';0:30:360;figureplotPhi;Scong;xlabel'推程运动角Φ/°';ylabel'冲头推程S/cm';title'冲头运动曲线';axis0 360 0 22;setgca; 'XTick';0:30:360;for i=1:lengthPhi-1;Vcongi=Scongi+1-Scongi/Phii+1-Phii;Vtui361=Vtui1;Vcong361=Vcong1;endfigureplotPhi;Vtui;xlabel'推程运动角Φ/°';ylabel'推头速度v/cm/s';title'推头速度曲线';setgca; 'XTick';0:30:360;figureplotPhi;Vcong;xlabel'推程运动角Φ/°';ylabel'冲头速度v/cm/s';title'冲头速度曲线';setgca; 'XTick';0:30:360;for i=1:lengthPhi-1;Acongi=Vcongi+1-Vcongi/Phii+1-Phii;Atui361=Atui1;Acong361=Acong1;endfigureplotPhi;Atui;xlabel'推程运动角Φ/°';ylabel'推头加速度a/cm/s^2';title'推头加速度曲线';setgca; 'XTick';0:30:360;figureplotPhi;Acong;xlabel'推程运动角Φ/°';ylabel'冲头加速度a/cm/s^2';title'冲头加速度曲线';setgca; 'XTick';0:30:360;。

机械原理课程设计说明书题目半自动钻床学院机电工程学院专业及班级机械设计制造及其自动化13升本2班设计人XXX学号XX指导教师XX成绩2014 6,12——7,4目录一、设计题目 (1)1、设计题目 (1)2、原始数据及设计要求 (1)3、设计任务 (2)4、机构示意图 (2)二、运动方案设计 (3)1、工作原理和工艺动作分解 (3)2、机械执行机构的选择和评定 (4)3、根据工艺动作和协调要求拟定运动循环图 (6)4、机械传动系统的设计选择和评定 (7)三、执行机构尺寸设计 (8)1、执行机构各部分尺寸设计 (8)2、机构运动简图 (10)四、设计总结 (11)五、参考文献 (11)一、设计题目1、设计题目一：半自动钻床2、原始数据及设计要求:(1)设计原始数据表如下表所示：表1半自动钻床凸轮设计数据表2 机构运动循环要求(2)设计要求：半自动钻床一般至少包括凸轮机构、齿轮机构和连杆机构在内的三种机构；至少设计出三种能实现该分类机运动形式要求的机构，绘制所选机构的机构示意图（绘制在说明书上），比较其优缺点，并最终选出一个自己认为最合适的机构进行机构综合设计，绘制出其机构运动简图。

1.设计传动系统并确定其传动比分配(皮带传动传动比i≈2，每级齿轮传动传动比i≤7.5)。

2.在图纸上画出半自动钻床的传动系统方案图。

3、设计任务（1）本题设计的时间为3周；（2）根据功能要求，确定工作原理和工艺动作分解；（3）执行机构选型与设计：构思出至少3种运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计；（4）对选择的方案画出机构运动循环图；（5）机械传动系统的设计；（6）对选择的方案执行机构进行尺寸设计；（7）编写设计说明书，附源程序和计算结果。

4、半自动钻床示意图图1、半自动钻床示意图1、带轮2、有凹槽的圆柱凸轮3、夹紧凸轮4、进料凸轮5、进刀凸轮6、进刀机构连杆7、进刀齿轮（两齿轮相同）（A1,A2,A3,A4分别为各机构复位弹簧）二、运动方案设计1、工作原理和工艺动作分解（1）工作原理：半自动钻床的工作原理是利用钻头的旋转和进刀切削掉工件的余料而得到工件尺寸形状。

湖南工业大学课程设计资料袋学院（系、部） 20 ~ 20 学年第学期课程名称指导教师职称学生姓名专业班级学号题目成绩起止日期年月日～年月日目录清单机械原理设计说明书15吨压片机的加压机构设计起止日期： 2009 年 6 月 28 日至 2009 年 7 月 2 日学生姓名班级学号成绩指导教师(签字)机械工程学院（部）2009年 5 月29 日目录（黑体，三号，居中）0.设计任务书（黑体，三号） (2)1.工作原理和工艺动作分解 (3)2.根据工艺动作和协调要求拟定运动循环图 (3)3.执行机构选型……………………………………………4.机械运动方案的选择和评定……………………………5.机械传动系统的速比和变速机构………………………6.机构运动简图……………………………………………7. 主加压机构的尺度设计…………………………………8主加压机构三维建模…………………………………9,主加压机构速度与加速度分析（分析一个位置）……..10.参考资料………………………………………………….11.设计总结…………………………………………………湖南工业大学课程设计任务书2010 —2011 学年第 2 学期机械工程学院（系、部）材料成型专业材1 班级课程名称：机械原理课程设计设计题目：15吨压片机的加压机构设计完成期限：自 2010 年 7 月 5 日至 2010 年 7 月 9 日共 1 周内容及任务一、设计的任务与主要技术参数压片机是将陶瓷干粉料压制成直径为34mm、厚度为5mm的圆形片坯。

其工艺过程是：(1) 干粉料均匀筛入团筒形型腔(图a)；(2) 下冲头下沉3mm，预防上冲头进入型腔时将粉料扑出(图b)；(3) 上、下冲头同时加压(图c)，并保压一段时间；(4) 上冲头退出，下冲头随后顶出压好的片坯(图d)；(5) 料筛推出片坯(图e)其余设计参数是：冲头压力 15吨(150000N)；生产率每分钟25片；机器运转不均匀系数 10%；驱动电机 2．8kw，1410r／min二、设计工作量要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运动循环图，进行执行机构选型，构思该机械运动方案，并进行的选择和评定，确定机械运动的总体方案，根据任务书中的技术参数，确定该机械传动系统的速比和变速机构，作出机构运动简图，对相关执行机构的具体尺度进行分析与设计。

机械原理课程设计说明书一、设计目的。

本课程设计旨在通过对机械原理相关知识的学习和实践，培养学生分析和解决机械工程中实际问题的能力，提高学生的动手能力和创新意识，为将来的工程实践打下坚实的基础。

二、设计内容。

1. 课程设计主题，设计一个简单的机械装置，通过该装置实现特定的功能。

2. 设计要求，装置的设计要求符合机械原理相关知识，能够有效地完成所规定的功能，并且具有一定的创新性和实用性。

3. 设计步骤，包括需求分析、方案设计、零部件选型、装配调试等具体步骤。

4. 设计报告，撰写完整的课程设计报告，包括设计思路、设计过程、关键技术参数、实验结果和分析等内容。

三、设计流程。

1. 需求分析，明确设计的功能和性能要求，分析设计对象的特点和工作环境，为后续的方案设计奠定基础。

2. 方案设计，根据需求分析的结果，提出多种设计方案，并进行比较和评估，选择最合适的方案进行详细设计。

3. 零部件选型，根据所选方案，选择合适的零部件和材料，确保装置的稳定性和可靠性。

4. 装配调试，按照设计要求，将各个零部件进行装配，并进行调试和优化，确保装置能够正常工作。

5. 设计报告，撰写完整的设计报告，包括设计的整个过程和结果，以及对实验数据的分析和总结。

四、设计要求。

1. 设计的装置功能明确，能够有效地完成所规定的任务。

2. 设计具有一定的创新性和实用性，能够解决实际的工程问题。

3. 设计报告内容完整，结构清晰，语言流畅，符合学术规范。

4. 设计过程中要注重安全性和可靠性，确保实验过程中不会造成人身和设备的损害。

五、设计评分标准。

1. 设计方案的创新性和实用性占20%。

2. 设计装置的功能和性能占30%。

3. 设计报告的完整性和规范性占30%。

4. 设计过程中的安全性和可靠性占20%。

六、总结。

通过本次课程设计，学生将能够全面掌握机械原理相关知识，培养了动手能力和创新意识，为将来的工程实践打下了坚实的基础。

同时也提高了学生的团队合作能力和实际问题解决能力，为将来的工作做好了充分的准备。

机械原理课程设计说明书题目：压床机械方案分析班级：机械1414班姓名：刘宁学号：20143512指导教师：李翠玲成绩：2016 年 11 月 8 日目录目录一．题目：压床机械设计 (3)二．原理及要求 (3)（1）.工作原理 (3)（2）.设计要求 (4)（3）.设计数据 (4)三．机构运动尺寸的确定 (5)四．机构的结构分析 (7)五．机构的运动分析 (8)（1）主动件参数列表分析 (8)（2）杆组参数列表分析 (8)（3）编写主程序并运行 (10)（4）运动图像分析 (13)六、机构的动态静力分析 (15)（1）参数列表分析 (15)（2）编写主程序及子程序 (16)（3）运行结果 (21)（4）图像分析 (21)七．主要收获与建议 (23)八．参考文献 (23)一．题目：压床机械设计二．原理及要求（1）.工作原理压床机械是由六杆机构中的冲头（滑块）向下运动来冲压机械零件的。

图1为其参考示意图，其执行机构主要由连杆机构和凸轮机构组成，电动机经过减速传动装置（齿轮传动）带动六杆机构的曲柄转动，曲柄通过连杆、摇杆带动滑块克服阻力F冲压零件。

当冲头向下运动时，为工作行程，冲头在0.75H 内无阻力；当在工作行程后0.25H行程时，冲头受到的阻力为F；当冲头向上运动时，为空回行程，无阻力。

在曲柄轴的另一端，装有供润滑连杆机构各运动副的油泵凸轮机构。

（a）机械系统示意图（b）冲头阻力曲线图（c）执行机构运动简图图1 压床机械参考示意图（2）.设计要求电动机轴与曲柄轴垂直，使用寿命10年，每日一班制工作，载荷有中等冲击，允许曲柄转速偏差为±5％。

要求凸轮机构的最大压力角应在许用值[α]之内，从动件运动规律见设计数据，执行构件的传动效率按0.95计算，按小批量生产规模设计。

（3）.设计数据三．机构运动尺寸的确定已知:（1）作图：1.以O2为原点确定点O4的位置；2.画出CO4的两个极限位置C1O4和C2O4;3.取B1，B2使CB=CO4*1/3，并连接B1O2，B2O2;4.以O2为圆点O2A为半径画圆，与O2B1交于点A1;5.延长B2O2交圆于A2；6.取CD=0.3*CO4。

《机械原理》课程设计计算说明书学院专业班设计者：完成日期：年月日xx大学计算结果计算过程及计算说明目录1.课程设计题目1.1、课程设计题目1.2、工艺动作分解1.3、设计要求2.课程设计题目分析2.1、总功能要求2.2、总功能分解2.3、书本打包机设计参数的选择2.4、各部分执行机构的设计2.5、书本打包机整体机构简图2.6、整个机构的运动循环图3.各部分机构的设计方案说明4.执行机构的设计和传动比的计算4.1、电动机到主轴间的减速机构计算4.2、推书机构的连杆机构计算4.3、推书机构中的槽轮机构分析4.4、凸轮机构的计算5.课程设计心得体会6.参考资料1课程设计题目1.1课程设计题目课程设计题目：自动压片成形机书本打包机主要是用在印刷厂里，在大量的书本印刷出来后，将其以一定的数量为一堆，用牛皮纸将其包装起来，以便于销售和运输。

这种功能在很多地方都可以用到，比如：包糖机，饭盒包装机等凡是涉及到要将东西分堆包装的地方，都可以将其稍微改动即可用于其它地方。

1.2工艺动作分解书本打包机的用途是要把一摞书（如20 本一包）用牛皮纸包成一包，并在两端贴好封签（图 1-1）。

包、封的工艺顺序如图 1-2 所示。

图1-1图1-2其工艺过程如下所述：①横向送书（送一摞书）。

②纵向推书前进（推一摞书）到工位 a，使它与工位 b ～ g上的 6 摞书贴紧。

③书推到工位 a前，包装纸已先送到位。

包装纸原为整卷筒纸，由上向下送够长度后进行裁切。

④继续推书前进一摞书的位置到工位 b，由于在工位 b 的书摞上下方设置有挡板，以挡住书摞上下方的包装纸，所以书摞推到 b 时实现包三面，这个工序中推书机构共推动 a ～ g的 7 摞书。

⑤推书机构回程时，折纸机构动作，先折侧边（将纸卷包成筒状），再折两端上、下边。

⑥继续折前角。

⑦上步动作完成后，推书机构已进到下一循环的工序④，此时将工位 b 上的书推到工位 c。

在此过程中，利用工位 c两端设置的挡板实现折后角。
