带式压滤机工作原理

带式压滤机工作原理
带式压滤机工作原理主要是通过将过滤介质（如布带）连续传送过滤区域进行固液分离。

下面是具体的工作原理：
1. 进料：待过滤的悬浮液通过进料系统均匀地喷洒在布带上。

2. 过滤区域：布带在滤网的支撑下连续移动，在移动的过程中，悬浮液中的固体颗粒逐渐被滤掉，清洁的液体则通过布带的孔隙流出。

3. 压缩：当布带通过过滤区域后，上面的滚筒或压榨辊会施加压力，使固体颗粒更紧密地组合在一起，提高固液分离效果。

4. 清洗：经过一段时间的过滤操作后，滤网上会堆积一定量的固体颗粒，需要进行清洗。

清洗时，滚筒或压榨辊会停止施加压力，布带会倒扣并通过清洗系统进行喷洗，将固体颗粒冲刷掉。

5. 回收：清洗后的固体颗粒可进行回收利用，而清洗过的布带则重新使用。

总结一下，带式压滤机通过连续传送布带和施加压力，实现对悬浮液的固液分离。

这种工作原理的优势包括高效率、自动化程度高、操作简便等，因此被广泛应用于化工、矿业、食品等行业的固液分离过程中。

带式压滤机工作原理
带式压滤机是一种常用的固液分离设备，其工作原理是利用滤带和滤网的组合，通过压力将悬浮固体颗粒从含水悬浮液中分离出来。

该设备主要由滤带、滤网、辊筒、进料装置、压紧装置和洗涤装置等部分组成。

其工作过程如下：
1. 进料：将待处理的悬浮液通过进料装置均匀地喷淋在滤带上。

2. 过滤：悬浮液经过滤带的作用，固体颗粒被滤带捕捉住，而液体则通过滤网进入收集槽。

3. 压紧：当滤带上的固体颗粒越来越多时，会增加对滤带的阻力。

为了提高过滤效率，压紧装置会逐渐压实滤带上的固体颗粒，使其更紧密地结合在一起。

4. 脱水：随着固体颗粒不断积累，滤带将其转入辊筒处，辊筒的旋转将固体颗粒挤压，进一步脱水。

5. 清洗：由于滤带和滤网在工作中会受到污染物的附着，为了保持过滤效果，需要定期对其进行清洗。

洗涤装置会通过清洗液将滤带和滤网上的污染物冲刷掉。

6. 收集：被过滤的液体通过滤网进入收集槽，准备被排出或进一步处理。

通过以上步骤的循环操作，带式压滤机可以连续、高效地实现固液分离的过程。

带式压滤机工作原理
1.进料系统：将待处理的悬浮液通过进料斗或管道加入到带式压滤机的进料滚筒中。

进料滚筒起到缓冲和均匀分布液体料浆的作用。

2.压滤系统：进料滚筒将悬浮液均匀地分布于滤布上，形成一层固体砂壳。

砂壳中的液体被滤布吸收，而固体颗粒则停留在滤布上。

同时，通过压榨辊对滤布进行压榨，使固体颗粒更紧密地排列，并进一步脱水。

3.洗涤系统：在压滤过程中，为了提高固体品位和降低溶质和杂质的含量，可以通过向滤布上喷洒洗涤液或通过浸泡滤布的方式进行洗涤。

洗涤液通过滤布将固体颗粒中的溶质和杂质洗去，洗涤液经过滤布进入洗涤液槽。

4.排污系统：经过洗涤后，洗涤液变成了含有较高浓度的固体颗粒和溶质的污水。

这部分污水通过滤布流入带式压滤机的出料槽，再通过排污系统进行处理。

5.控制系统：带式压滤机通过电机、电控柜和传感器等设备实现对整个工作过程的控制。

通过设定不同的操作参数，如进料量、压滤时间、洗涤液的流量等，可以实现对带式压滤机的自动化控制。

带式压滤机的工作原理可以总结为：通过逐渐增厚的固体层，悬浮液在滤布上形成一层固体砂壳，从而将悬浮液中的固体颗粒分离出来。

通过压榨和洗涤等步骤，可以使固体颗粒更加紧密排列，并去除溶质和杂质。

最后，通过排污系统将污水排出，完成整个固液分离过程。

真空带式过滤机原理
真空带式过滤机是一种广泛应用于固液分离领域的设备，其工作原理如下：
1. 初始过滤：固液混合物通过进料口进入真空带式过滤机，然后均匀分布在带式过滤介质上。

带式过滤介质一般由网带或橡胶带组成，起到支撑和过滤的作用。

在初始过滤阶段，固体颗粒被留在过滤介质上，而液体部分通过过滤介质进入下方的集液槽。

2. 压实过滤：当液体通过过滤介质后，固体颗粒会逐渐在过滤介质上形成滤饼。

为了进一步分离固液混合物，需要对滤饼进行压实。

这一步通常通过调节带式过滤机的压力和真空度来实现。

通过向滤饼施加压力，固体颗粒之间的间隙被压缩，进一步提高固液分离效果。

3. 饱和状态：在压实过滤过程中，滤饼逐渐达到饱和状态，即滤饼无法继续挤压出更多的液体。

此时，滤饼的含水率较高，固体颗粒之间的间隙减小，使得过滤效果变差。

为了解决这个问题，可以进行反吹或洗涤操作，以尽量移除滤饼中的水分。

4. 卸料和收集：经过滤的固体颗粒会沿着带式过滤介质的运动方向逐渐移动到带式过滤机的卸料端。

在卸料端，通过机械装置或压缩空气等方式将滤饼从过滤介质上卸下，并收集到指定的容器中。

此时，固液分离完成。

真空带式过滤机通过上述的过程实现对固液混合物的高效分离，广泛应用于化工、矿山、食品等行业中的固液处理过程中。

带式浓缩压滤机工作原理带式浓缩压滤机是一种广泛应用于矿山、冶金、化工等行业的固液分离设备，主要用于将悬浮固体颗粒从悬浮液中分离出来，达到固液分离和浓缩的目的。

它具有结构简单、操作稳定、处理能力大等优点，是一种非常实用的设备。

本文将简要介绍带式浓缩压滤机的工作原理和工作过程。

带式浓缩压滤机的工作原理主要包括以下几个方面：进料、过滤、压滤、洗涤和脱水等过程。

下面我们来详细介绍这些过程。

第一，进料过程。

在带式浓缩压滤机中，含有固体颗粒的悬浮液首先通过进料系统进入到设备内部。

通常情况下，进料系统包括进料槽、进料管道和进料泵等部件。

进料过程的关键是要确保悬浮液能够均匀地分布在整个过滤带上，以便实现后续的过滤和脱水。

第二，过滤过程。

进料液体在进入带式浓缩压滤机后，将经过一段时间的过滤过程。

在这个过程中，悬浮液中的固体颗粒将被过滤带截留在上面，而澄清的液体则会通过过滤带被抽取出来。

这里的关键在于过滤带的选择，需要根据固液分离的具体要求来选择合适的过滤带材质和孔径，以确保能够有效地分离出固体颗粒。

压滤过程。

在过滤过程结束后，需要进行压滤过程，以便尽可能地排除过滤带上残留的液体，以便后续的脱水处理。

压滤过程通常采用加压辊或真空吸附等方式来实现，通过施加额外的压力将过滤带上的液体排除出来，从而达到更好的脱水效果。

第四，洗涤过程。

对于一些对固体颗粒洁净度要求较高的工艺，还需要进行洗涤过程。

在这个过程中，通过喷淋洗涤液将固体颗粒表面的残余物质洗净，以达到更好的固体颗粒质量。

第五，脱水过程。

脱水过程是带式浓缩压滤机的最后一个步骤，通过加压辊或真空吸附等方式将过滤带上的残余液体尽可能地排除出来，从而实现固体颗粒的脱水处理。

脱水后的固体颗粒通常可以直接用于包装、运输或者进一步的加工利用。

带式浓缩压滤机是一种非常实用的固液分离设备，其工作原理主要包括进料、过滤、压滤、洗涤和脱水等过程。

通过合理地运用这些过程，可以有效地实现悬浮液的固液分离和固体颗粒的浓缩处理，达到工艺要求。

压滤机工作原理
压滤机工作原理是利用压力差驱动滤料上的悬浮物质通过滤布或滤板而分离出来的过程。

压滤机主要由过滤装置、压力系统和控制系统组成。

在压滤机中，首先将待处理的混合物通过给料系统输送到过滤装置中，然后通过压力系统施加适当的压力，使混合物中的液体渗透滤布或滤板，而固体颗粒则被滤料阻挡在滤板上。

随着时间的推移，固体颗粒在滤料上逐渐堆积形成滤饼。

滤饼的厚度增加会导致阻力的增加，从而减小滤料的通透性。

当滤饼达到一定厚度时，液体无法再通过滤饼，此时需要停止进料，并进行压滤机的卸料操作。

卸料操作时，压滤机的控制系统会打开滤饼卸料装置，通过逆向气动或液压压缩空气或液体的作用，将滤饼从滤板上排出。

卸料后，可以继续进行下一轮的过滤操作。

压滤机的过滤效果和生产效率与压力系统的设定压力、滤布或滤板的材质和滤料的种类有关。

通过合理地调节这些参数，可以实现滤料的高效分离，并获得符合要求的过滤效果。

压滤机分类压滤机是一种常见的固液分离设备，广泛应用于金属矿山、化工、制药、食品等行业中。

根据压滤机的结构和工作原理，可以将其分为以下几类：1. 手动压滤机手动压滤机是一种简单的压滤设备，主要由压滤板、过滤布、上梁、下梁等组成。

其工作原理是通过手动旋转压螺，使上梁向下压紧压滤板，使固液混合物在压滤布中进行过滤，提取固体颗粒。

手动压滤机适用于小批量的生产，成本低，使用便捷，但效率较低，适用于对产品要求不高、产量少的场合。

2. 自动压滤机自动压滤机也叫压滤式离心分离机，该设备通过强制转速差，使固液混合物在离心力的作用下，达到固液分离的效果。

常见的自动压滤机有水平螺旋沉降机和竖向离心机。

自动压滤机的优点是效率高，处理量大，自动化程度高，适用于固液分离要求较高、产量大的场合。

但它的结构复杂，生产成本相对较高。

3. 膜式压滤机膜式压滤机是一种新型的压滤设备，常用于精细化过滤，适用于高浓度、高温、高压等场合。

该设备主要由压滤板和膜组成，通过打开和关闭操作，使压滤毛细孔膜表面的毛细孔通达或封闭，达到固液分离的效果。

膜式压滤机具有过滤速度快、除杂效果好、占地面积小、过滤面积大等优点。

但该设备价格较高，需要定期更换膜，维护成本较高。

4. 带式压滤机带式压滤机又称过滤带脱水机，主要用于连续脱水固体颗粒。

该设备结构简单，主要由进料箱、压滤辊、过滤带、先导辊、洗板水管组成。

固液混合物在进料箱中均匀地喷到过滤带上，通过过滤带上下滚动，将水分分离出来，最终在洗板水管处排出。

带式压滤机适用于处理含水率在20%-50%的废水、污泥等固液混合物。

其优点是操作简便、连续作业、设备体积小，但对过滤带的清洗比较麻烦，且过滤布使用时间较短，需定期更换。

综合以上四种类型的压滤机，根据实际生产需要，选用合适的设备对压滤操作进行有效实施，可以提高生产效率，优化产品质量。

带式压滤机结构及其工作原理带式压滤机结构带式压滤机具有两条滤带，在正常压力脱水区之前还有一个加长重力脱水区，本独特结构不仅提高了脱水效率，减少了化学药剂，而且大大降低了能耗。

1.带式压滤机的机架由角钢焊接而成，其到支撑其他部件的作用。

2.带式压滤机机架的前后由钢板封闭，可防止泥水外溢，保持脱水机房的环境整洁。

3.带式压滤机两侧的侧板轻松装卸，便于观察，维护。

集液槽起收集滤液的作用。

4.带式压滤机收集后的滤液最后通过带机底部的集液盘排水口排放地沟。

带式压滤机工作原理1、加压脱水区污泥随滤布移动进入加压脱水区，在六个呈垂直状的滚轮间，依滚轮直径由大而渐小，压力则由小逐渐增大的配置，随上下滤布在不同的滚轮之间因变换上下位置而对污泥产生的剪切力，将胶羽泥中的毛细管结合水（capillarywater）压榨出来，以产生较干的污泥饼。

2、压力脱水区污泥由重力脱水区进入压力脱水区后，上下滤布开始逐渐挤压污泥脱水。

3、重力脱水区废水处理厂的污泥经泵送入污泥搅拌槽内与高分子凝集剂（polymersdlvbei006）混合作用后，使污泥中细小的悬浮状颗粒经高分子凝集剂的架桥作用形成胶乳（floc）状较大的颗粒，而后以重力流方式由搅拌槽上端溢流入后续的压榨脱水作业。

带式压滤机优点第五.带式压滤机操作简单由于结构简单，设计合理，带式压滤机操作不象其它压滤机那么复杂，普通工人都能操作。

第三.带式压滤机占地面积少。

由于结构特殊，带式压滤机在达到和其他压滤机相同处理效果的情况下，占地只有其他设备的动1/2。

第二.带式压滤机能耗少。

由于结构特殊，带式压滤机在达到和其他压滤机相同处理效果的情况下，水耗，电耗只有其他设备的1/3。

第一.带式压滤机可以处理其他压滤机无法处理的污泥。

如铁路系统，油田，以及用硅藻精土工艺处理污水产生的污泥等，存在污泥量大，污泥黏度高等问题，采用其他类型压滤机根本无法处理，而采用带式压滤机可达到很好的效果。

带式压滤机功率工作原理计算带式压滤机功率的计算是依据国内外的大量实测数据和深化的理论分析，带式压滤机的实际使用动力可按如下公式计算：n=kpv、公式中，n-使用动力p-顶辊油压v-辊子线速k-动力系数以上公式可以用于不同单位制的计算,只是式中的k值相应变化。

按现行的法定计量单位，功率的单位为kw，压力的单位为mn(即106牛，1mn=102吨力)，线速单位为m/min，相应的k值在3.8～5.6范围内。

如用以前的公制单位，功率的单位为hp(公制指示马力＝0.7355kw)，油压的单位为吨力，线速的单位相同，则上式的k值相应地变为0.048～0.075。

依据在国内多家污水处理厂的数十组实测数据，公式中的k值是相当稳定的，但与下列因素有关：带式压滤机k值较高，后座机较低，第一座机的k值约比末座机高10%～20%。

k值随蔗层厚度(纤维负载率)增加而稍为增大，近似地与它的开方成正比例。

当甘蔗预破裂较细时,同样蔗量下的蔗层较薄,k值也较低。

k值与原动机和传动装置的型式和效率等有关；用高效传动装置者，k值较低。

k值与带式压滤机的轴承损耗状况有关，如轴承发热，k值就较高；正常使用滚动轴承的压榨机的k值较低。

k值与带式压滤机附带的中间输送机或喂料器(入辘器)有关，采纳下送式喂料器时k值较高。

k值与带式压滤机油压升降状况有关，油压不升起时k值偏低(此时油压未充分起作用)，油压上升但不敏捷时k值会较高。

k值与带式压滤机装嵌、前后辊开口比及底梳的安装状况有关，安装不良时k值较高。

国外的讨论资料也反映了同样的数据和规律。

德国名厂bma公司设计的带式压滤机，虽然有多种不同的规格大小，但从所配功率算出的k值，滑动轴承压榨机都是4.9～5.0，滚动轴承带式压滤机都是4.1～4.3。

因此，对于正在运行的带式压滤机，实测出它的k值，将它与正常状况相比，可以看出它的负荷是否正常，以及进一步分析它是否存在某些问题。

现在不少污水处理厂的带式压滤机的实际负荷偏重，如超出20%或更大。

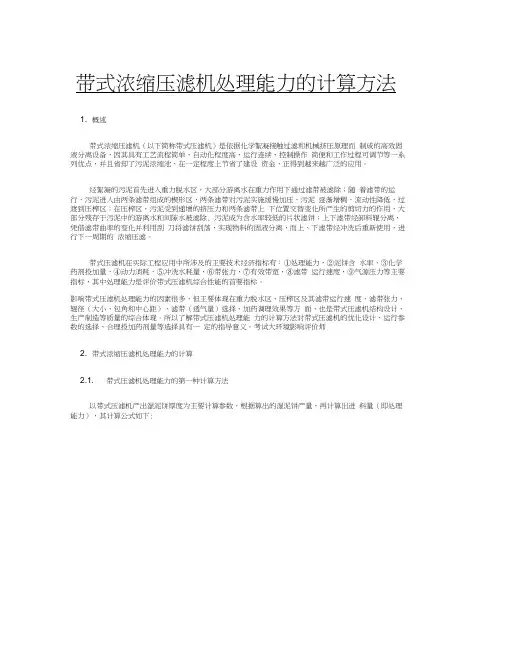

带式浓缩压滤机处理能力的计算方法1. 概述带式浓缩压滤机（以下简称带式压滤机）是依据化学絮凝接触过滤和机械挤压原理而制成的高效固液分离设备，因其具有工艺流程简单、自动化程度高、运行连续、控制操作简便和工作过程可调节等一系列优点，并且省却了污泥浓缩池、在一定程度上节省了建设资金，正得到越来越广泛的应用。

经絮凝的污泥首先进入重力脱水区，大部分游离水在重力作用下通过滤带被滤除；随着滤带的运行，污泥进入由两条滤带组成的楔形区，两条滤带对污泥实施缓慢加压，污泥逐渐增稠，流动性降低，过渡到压榨区；在压榨区，污泥受到递增的挤压力和两条滤带上下位置交替变化所产生的剪切力的作用，大部分残存于污泥中的游离水和间隙水被滤除, 污泥成为含水率较低的片状滤饼；上下滤带经卸料辊分离，凭借滤带曲率的变化并利用刮刀将滤饼刮落，实现物料的固液分离，而上、下滤带经冲洗后重新使用，进行下一周期的浓缩压滤。

带式压滤机在实际工程应用中所涉及的主要技术经济指标有：①处理能力，②泥饼含水率，③化学药剂投加量，④动力消耗，⑤冲洗水耗量，⑥带张力，⑦有效带宽，⑧滤带运行速度，⑨气源压力等主要指标，其中处理能力是评价带式压滤机综合性能的首要指标。

影响带式压滤机处理能力的因素很多，但主要体现在重力脱水区、压榨区及其滤带运行速度、滤带张力、辊径（大小、包角和中心距）、滤带（透气量）选择、加药调理效果等方面，也是带式压滤机结构设计、生产制造等质量的综合体现。

所以了解带式压滤机处理能力的计算方法对带式压滤机的优化设计、运行参数的选择、合理投加药剂量等选择具有一定的指导意义。

考试大环境影响评价师2. 带式浓缩压滤机处理能力的计算2.1. 带式压滤机处理能力的第一种计算方法以带式压滤机产出湿泥饼厚度为主要计算参数，根据算出的湿泥饼产量，再计算出进料量（即处理能力），其计算公式如下:式中Q 湿泥饼一一湿泥饼产出量 t/h ；B ――滤带宽度mE ――滤带宽度利用系数，一般取 0.85〜0.9 ;S ――湿泥饼厚度 m 一般取6〜10mm （0.006〜0.01m ）;v ---- 压滤带实际工作速度 m/min , —般取3〜6m/min ；s ——单位时间60min/h ；Y ――湿泥饼比重 t/m3，一般取1.03t/m3 ;卩一一固相回收率，一般取》95%。
