地层对比方法张纪易（2007-7-9）1、意义地层研究是一切地质工作最基础、最根本的研究工作。
其任务是查明地质剖面上各类岩石的先后层序关系并确定它们的相对时代或绝对年代，从而进行地域间的对比。
对油气勘探而言，地层研究以野外露头、井下和地面的古生物资料、地震勘探成果以及测井曲线为主要资料，有条件时辅以绝对年龄测定资料。
以界、系、统、组、段为研究对象。
油气开发区的地层研究以勘探阶段地层研究成果为基础，以测井曲线和少量取心资料为主要工具，结合地震、古生物等资料进行研究。
目的是把开发层段中的砂体统一划分到实际可分的最小单元。
这种单元各油田叫法不同，有称为“单元”、“小层”、“细层”者。
每个最小单元的砂体在平面上形成一个或几个（当平面上被泥质岩分隔时）含油砂体，它是油田开发的最基本单元，称为“油砂体”。
当上下相邻油砂体之间缺乏明显隔层的范围占其中任一油砂体面积的70%时，理论上就认为两者不能细分，应属统一的油水运动系统，需合并为一个油砂体。
从宏观上讲，当开发工作做到了以油砂体为单元来研究注采关系、开发效果时，开发工作就算做到了相当细致的程度了。
目前，还很少油田能这样做。
近年来油藏研究中出现了“流动单元”一词，它是根据油砂体内部客观存在的非均质性按物性和含油性的差异作进一步的细分，这种细分和油砂体内沉积微相的差异密切相关。
油藏评价研究是介于油气勘探和油田开发两个阶段之间的过度环节，它的地层研究往往要涵盖勘探和开发两个阶段的任务。
既要了解勘探地层研究的方法和成果，又要遵从开发地层研究的方法和精度，在两者之间建立起的准确合理的过度关系。
因此油藏评价阶段的地层研究直接牵涉到评价目标的选择、储量计算的质量以及今后开发方针的制定。
由此可见地层的详细划分和对比对于整个石油工业来说确实是至关重要的基础研究工作。
2. 方法无论在教科书上或是在研究报告中，没有或者极少见到关于地层划分对比的方法介绍。
而且不同的地质工种、不同的地区其地层划分对比的内容和侧重点也不相同。
科技与创新┃Science and Technology&Innovation ·58·2023年第10期文章编号：2095-6835（2023）10-0058-03基于测井解释的延安组地层精细划分与对比＊杨泽1，张奔2，白雪松1（1.陕西铁路工程职业技术学院城轨工程学院，陕西渭南714000；2.中国石油集团测井有限公司地质研究院，陕西西安710000）摘要：随着国内各大油气田步入开发中后期阶段，初期的地层划分精度已然不能满足生产需求，而在含油气地层的详细描述与对比中，测井技术是最为实用且高效的一种方法。
基于层序地层学与旋回地层学理论，以鄂尔多斯盆地西缘L 区延安组为例，运用对比标志层法、沉积旋回对比法、地层等厚法、邻井追踪法等方法，结合自然电位、自然伽马、声波时差、电阻率等测井曲线特征，对该区块300多口井进行分析研究，完成了L区延安组地层精细划分与对比，阐述了测井曲线应用于地层精细划分与对比的基本原理与方法。
关键词：鄂尔多斯盆地；延安组；测井曲线；地层划分与对比中图分类号：P536文献标志码：A DOI：10.15913/ki.kjycx.2023.10.016地层划分与对比是沉积层序旋回性与储层非均质性相结合的体现，其直接影响到油田勘探开发过程中对油藏分布规律的认识。
目前，随着国内大多数油气田开发进程步入中后期阶段，地层压力下降、含水率上升、层间和层内矛盾突出、小层变化复杂、储层非均质性变强，建立油水井间有效的驱替系统并摸清储层注水见效规律已然成为开发过程中最为突出的问题之一[1-3]，而对含油层系进行细致的地层划分是油气田开发地质研究中最基础的工作。
在鄂尔多斯盆地石油勘探早期，勘探长庆油田以及延长油田时均对三叠系及侏罗系含油地层展开详细研究，并且将侏罗系下统延安组地层自下而上大致划分成延10—延1的10个油层组[4-5]。
现今这种粗略的划分已然不能满足油藏工程设计的需要，必须在原有的地层划分基础上进行精细划分。

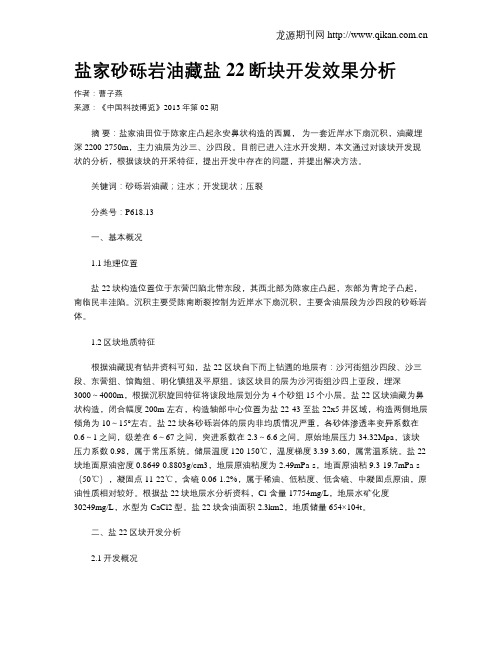

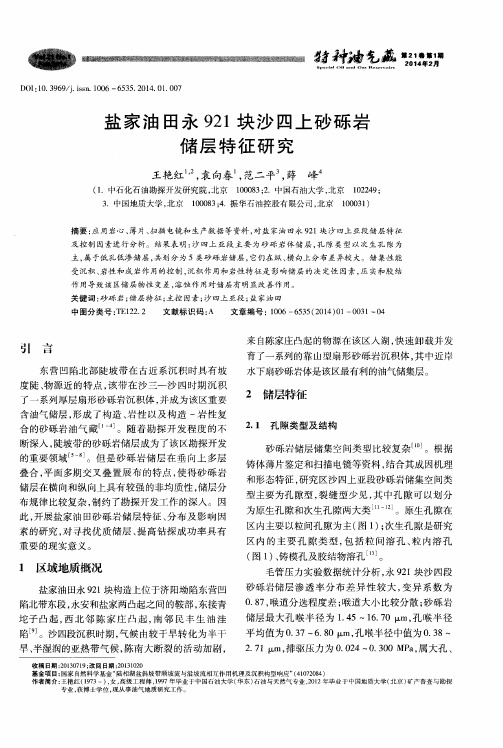

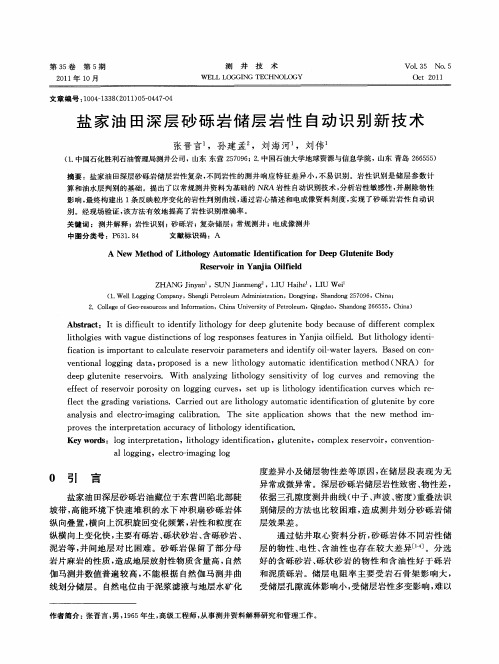

盐家砂砾岩油藏盐22断块开发效果分析作者：曹子燕来源：《中国科技博览》2013年第02期摘要：盐家油田位于陈家庄凸起永安鼻状构造的西翼，为一套近岸水下扇沉积，油藏埋深2200-2750m，主力油层为沙三、沙四段。
