《多轴数控编程与仿真加工》课程标准课程名称：多轴数控编程与仿真加工课程代码：1260AB建议课时数：48 学分：3适用专业：数控技术、模具设计与制造、机械制造与自动化1、前言1.1课程的性质《多轴数控编程与仿真加工》课程是我院入围江苏高校品牌专业建设工程一期项目——数控技术专业课程体系中一门专业核心课程，是紧紧围绕专业人才培养定位，以2010年教育部机电教指委国家精品课程《零件的计算机辅助编程与调试》为基础，通过对近年来数控技术职业工作岗位进行整体化的调研与分析，将原课程主讲NX CAM知识，调整为在NX编程操作基础知识的同时，进行NX多轴加工编程、车铣复合加工编程、后置处理定制和NX加工仿真技能训练，进而强化了多轴数控编程技术的综合应用，形成一门将工艺、编程与仿真相结合、融教学做于一体的专业课程。
在按照贴近岗位、接轨岗位、适应岗位“三进阶”的“双链式、项目化”的数控技术专业课程体系中，《多轴数控编程与仿真加工》课程定位在接轨岗位“专项”学习阶段中的第三门专业课程，课程为数控程序员岗位提供了数控加工工艺与程序编制、仿真与调试的知识和能力培养，是直接服务数控技术专业核心职业能力培养的专业核心课程。
《多轴数控编程与仿真加工》是一门课证融通的课程，学生学完该课程后可以参加德国西门子NXCAM工程师的认证考核以及国家职业技能鉴定中心组织的数控程序员员考核，获得国内外双证书。
课程以《计算机绘图与机械制图》、《零件的三维建模与虚拟装配》等专业支撑课程为基础，与前导课程《零件的二轴数控编程与加工》、《零件的三轴数控编程与加工》等课程完全对接。
也为后续《首件的调试与加工》课程及毕业实习奠定了良好的理论和实践基础，对提高数控技术专业人才培养质量、提升学生职业能力与职业素养具有明显的促进作用。
1.2设计思路针对先进制造业产业转型升级需要，以强化数控技术知识的综合运用和综合能力的培养为着力点，配合专业课程体系改革，进一步满足行业企业对高端技能型人才的新要求。
数控加工中心技术开展趋势与对策原文来源：Zhao Chang-ming Liu Wang-ju(C Machining Processand equipment,2002,China)一、摘要Equip the engineering level, level of determining the whole national economy of the modernized degree and modernized degree of industry, numerical control technology is it develop new developing new high-tech industry and most advanced industry to equip (such as information technology and his industry, biotechnology and his industry, aviation, spaceflight, etc. national defense industry) last technology and getting more basic most equipment.Numerical control technology is the technology controlled to mechanical movement and working course with digital information, integrated products of electromechanics that the numerical control equipment is the new technology represented by numerical control technology forms to the manufacture industry of the tradition and infiltration of the new developing manufacturing industry,Keywords:Numerical ControlTechnology, E quipment,industry二、译文数控技术和装备开展趋势与对策装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术与装备是开展新兴高新技术产业和尖端工业〔如信息技术与其产业、生物技术与其产业、航空、航天等国防工业产业〕的使能技术和最根本的装备。

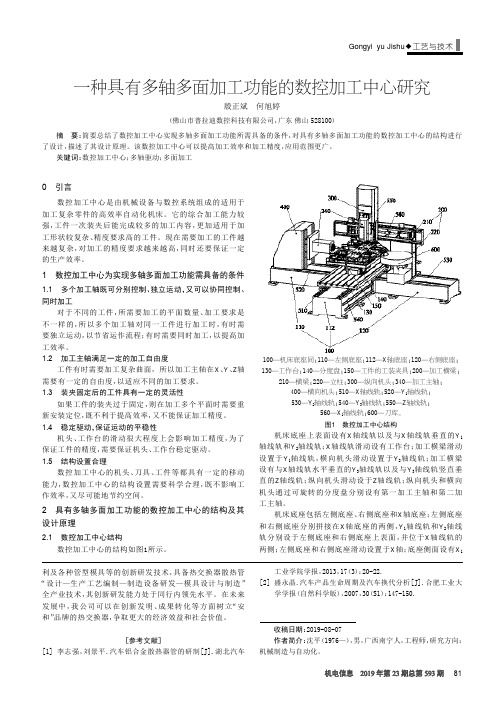

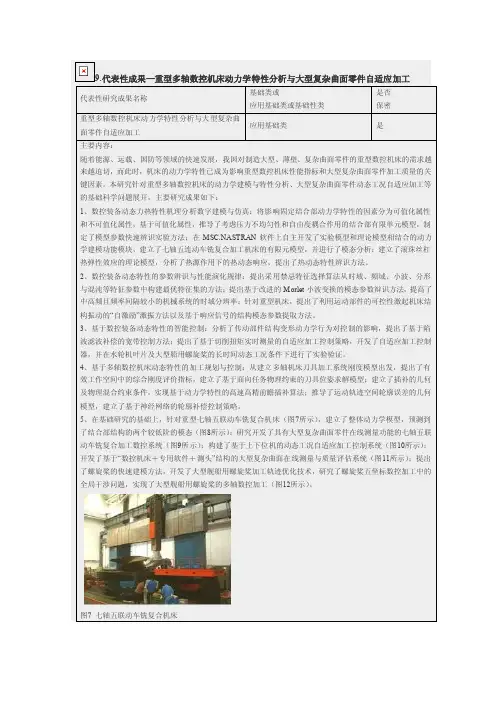

9.代表性成果—重型多轴数控机床动力学特性分析与大型复杂曲面零件自适应加工代表性研究成果名称基础类或应用基础类或基础性类是否保密重型多轴数控机床动力学特性分析与大型复杂曲面零件自适应加工应用基础类是主要内容：随着能源、运载、国防等领域的快速发展，我国对制造大型、薄壁、复杂曲面零件的重型数控机床的需求越来越迫切，而此时，机床的动力学特性已成为影响重型数控机床性能指标和大型复杂曲面零件加工质量的关键因素。
本研究针对重型多轴数控机床的动力学建模与特性分析、大型复杂曲面零件动态工况自适应加工等的基础科学问题展开，主要研究成果如下：1、数控装备动态力热特性机理分析数字建模与仿真：将影响固定结合部动力学特性的因素分为可值化属性和不可值化属性，基于可值化属性，推导了考虑压力不均匀性和自由度耦合作用的结合部有限单元模型，制定了模型参数快速辨识实验方法；在MSC.NASTRAN软件上自主开发了实验模型和理论模型相结合的动力学建模功能模块，建立了七轴五连动车铣复合加工机床的有限元模型，并进行了模态分析；建立了滚珠丝杠热弹性效应的理论模型，分析了热源作用下的热动态响应，提出了热动态特性辨识方法。
2、数控装备动态特性的参数辨识与性能演化规律：提出采用禁忌特征选择算法从时域、频域、小波、分形与混沌等特征参数中构建最优特征集的方法；提出基于改进的Morlet小波变换的模态参数辩识方法，提高了中高频且频率间隔较小的机械系统的时域分辨率；针对重型机床，提出了利用运动部件的可控性激起机床结构振动的“自激励”激振方法以及基于响应信号的结构模态参数提取方法。
3、基于数控装备动态特性的智能控制：分析了传动部件结构变形动力学行为对控制的影响，提出了基于陷波滤波补偿的宽带控制方法；提出了基于切削扭矩实时测量的自适应加工控制策略，开发了自适应加工控制器，并在水轮机叶片及大型船用螺旋桨的长时间动态工况条件下进行了实验验证。
4、基于多轴数控机床动态特性的加工规划与控制：从建立多轴机床刀具加工系统刚度模型出发，提出了有效工作空间中的综合刚度评价指标，建立了基于面向任务物理约束的刀具位姿求解模型；建立了插补的几何及物理混合约束条件，实现基于动力学特性的高速高精前瞻插补算法；推导了运动轨迹空间轮廓误差的几何模型，建立了基于神经网络的轮廓补偿控制策略。

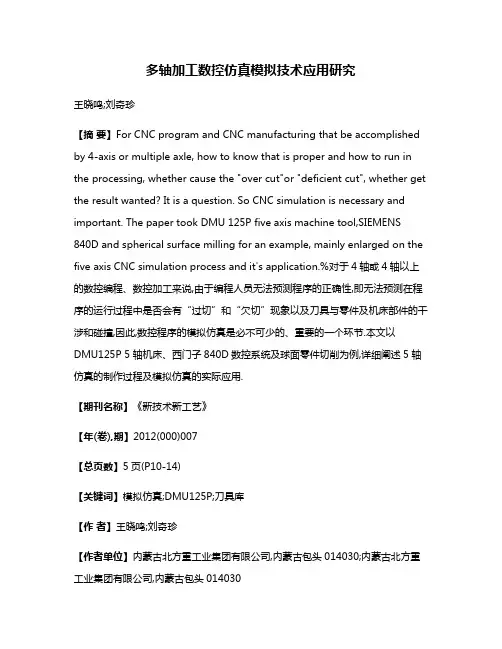

多轴加工数控仿真模拟技术应用研究王晓鸣;刘奇珍【摘要】For CNC program and CNC manufacturing that be accomplished by 4-axis or multiple axle, how to know that is proper and how to run in the processing, whether cause the "over cut"or "deficient cut", whether get the result wanted? It is a question. So CNC simulation is necessary and important. The paper took DMU 125P five axis machine tool,SIEMENS 840D and spherical surface milling for an example, mainly enlarged on the five axis CNC simulation process and it's application.%对于4轴或4轴以上的数控编程、数控加工来说,由于编程人员无法预测程序的正确性,即无法预测在程序的运行过程中是否会有“过切”和“欠切”现象以及刀具与零件及机床部件的干涉和碰撞,因此,数控程序的模拟仿真是必不可少的、重要的一个环节.本文以DMU125P 5轴机床、西门子840D数控系统及球面零件切削为例,详细阐述5轴仿真的制作过程及模拟仿真的实际应用.【期刊名称】《新技术新工艺》【年(卷),期】2012(000)007【总页数】5页(P10-14)【关键词】模拟仿真;DMU125P;刀具库【作者】王晓鸣;刘奇珍【作者单位】内蒙古北方重工业集团有限公司,内蒙古包头014030;内蒙古北方重工业集团有限公司,内蒙古包头014030【正文语种】中文【中图分类】TP391随着数控技术的发展，4轴或4轴以上的机床越来越多地被制造业所应用。

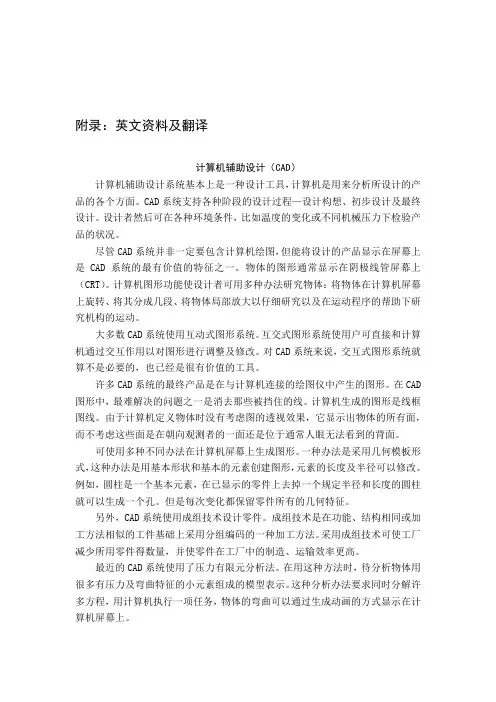

附录：英文资料及翻译计算机辅助设计（CAD）计算机辅助设计系统基本上是一种设计工具，计算机是用来分析所设计的产品的各个方面。
CAD系统支持各种阶段的设计过程—设计构想、初步设计及最终设计。
设计者然后可在各种环境条件，比如温度的变化或不同机械压力下检验产品的状况。
尽管CAD系统并非一定要包含计算机绘图，但能将设计的产品显示在屏幕上是CAD系统的最有价值的特征之一。
物体的图形通常显示在阴极线管屏幕上（CRT）。
计算机图形功能使设计者可用多种办法研究物体：将物体在计算机屏幕上旋转、将其分成几段、将物体局部放大以仔细研究以及在运动程序的帮助下研究机构的运动。
大多数CAD系统使用互动式图形系统。
互交式图形系统使用户可直接和计算机通过交互作用以对图形进行调整及修改。
对CAD系统来说，交互式图形系统就算不是必要的，也已经是很有价值的工具。
许多CAD系统的最终产品是在与计算机连接的绘图仪中产生的图形。
在CAD 图形中，最难解决的问题之一是消去那些被挡住的线。
计算机生成的图形是线框图线。
由于计算机定义物体时没有考虑图的透视效果，它显示出物体的所有面，而不考虑这些面是在朝向观测者的一面还是位于通常人眼无法看到的背面。
可使用多种不同办法在计算机屏幕上生成图形。
一种办法是采用几何模板形式，这种办法是用基本形状和基本的元素创建图形，元素的长度及半径可以修改。
例如，圆柱是一个基本元素，在已显示的零件上去掉一个规定半径和长度的圆柱就可以生成一个孔。
但是每次变化都保留零件所有的几何特征。
另外，CAD系统使用成组技术设计零件。
成组技术是在功能、结构相同或加工方法相似的工件基础上采用分组编码的一种加工方法。
采用成组技术可使工厂减少所用零件得数量，并使零件在工厂中的制造、运输效率更高。
最近的CAD系统使用了压力有限元分析法。
在用这种方法时，待分析物体用很多有压力及弯曲特征的小元素组成的模型表示。
这种分析办法要求同时分解许多方程，用计算机执行一项任务，物体的弯曲可以通过生成动画的方式显示在计算机屏幕上。

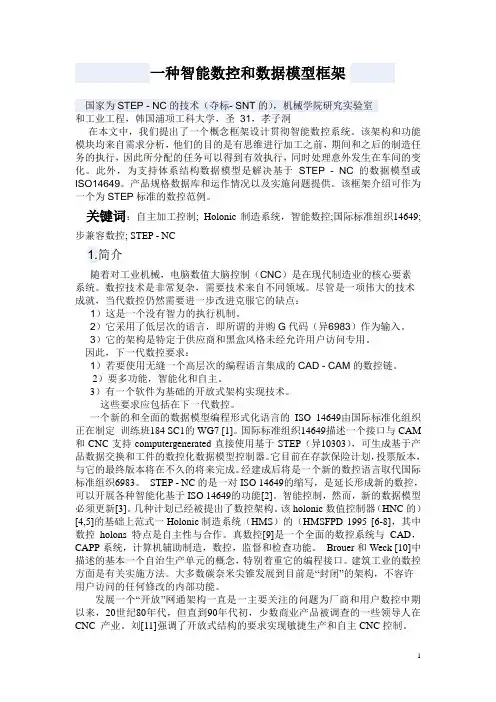

一种智能数控和数据模型框架国家为STEP - NC的技术（夺标- SNT的），机械学院研究实验室和工业工程，韩国浦项工科大学，圣31，孝子洞在本文中，我们提出了一个概念框架设计贯彻智能数控系统。
