3程控交换机的接续原理

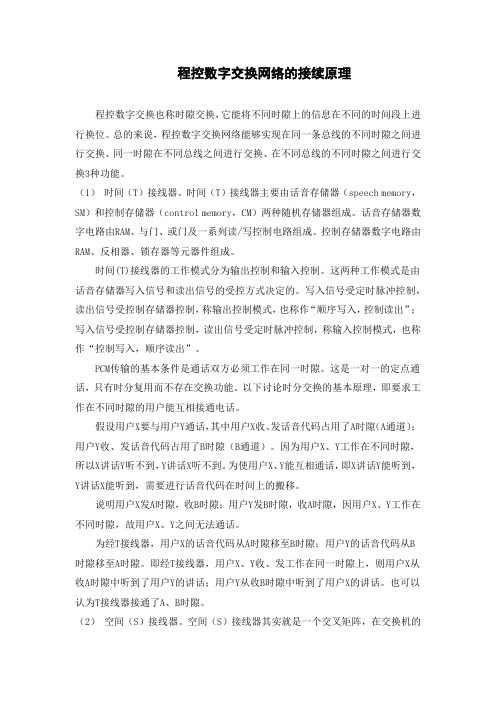

程控数字交换网络的接续原理程控数字交换也称时隙交换，它能将不同时隙上的信息在不同的时间段上进行换位。

总的来说，程控数字交换网络能够实现在同一条总线的不同时隙之间进行交换、同一时隙在不同总线之间进行交换、在不同总线的不同时隙之间进行交换3种功能。

（1）时间（T）接线器。

时间（T）接线器主要由话音存储器（speech memory，SM）和控制存储器（control memory，CM）两种随机存储器组成。

话音存储器数字电路由RAM、与门、或门及一系列读/写控制电路组成。

控制存储器数字电路由RAM、反相器、锁存器等元器件组成。

时间(T)接线器的工作模式分为输出控制和输入控制。

这两种工作模式是由话音存储器写入信号和读出信号的受控方式决定的。

写入信号受定时脉冲控制，读出信号受控制存储器控制，称输出控制模式，也称作“顺序写入，控制读出”；写入信号受控制存储器控制，读出信号受定时脉冲控制，称输入控制模式，也称作“控制写入，顺序读出”。

PCM传输的基本条件是通话双方必须工作在同一时隙。

这是一对一的定点通话，只有时分复用而不存在交换功能。

以下讨论时分交换的基本原理，即要求工作在不同时隙的用户能互相接通电话。

假设用户X要与用户Y通话，其中用户X收、发话音代码占用了A时隙（A通道）；用户Y收、发话音代码占用了B时隙（B通道）。

因为用户X、Y工作在不同时隙，所以X讲话Y听不到，Y讲话X听不到。

为使用户X、Y能互相通话，即X讲话Y能听到，Y讲话X能听到，需要进行话音代码在时间上的搬移。

说明用户X发A时隙，收B时隙；用户Y发B时隙，收A时隙，因用户X、Y工作在不同时隙，故用户X、Y之间无法通话。

为经T接线器，用户X的话音代码从A时隙移至B时隙；用户Y的话音代码从B 时隙移至A时隙。

即经T接线器，用户X、Y收、发工作在同一时隙上，则用户X从收A时隙中听到了用户Y的讲话；用户Y从收B时隙中听到了用户X的讲话。

也可以认为T接线器接通了A、B时隙。

程控交换机原理
程控交换机是一种通过计算机程序控制呼叫路由和数据交换的电话交换机。

它的工作原理是将传入的电话信号或数据分解成数字格式，并根据预设的路由表和算法，选择最佳的通信路径将数据传递到目标地址。

程控交换机的核心部分是控制器，它负责处理信号转换、路由选择和呼叫控制等功能。

控制器通过与计算机程序交互，根据来电号码或数据包的目标地址，在预设的路由表中查找最佳路径，并将信号转发到相应的线路上。

为了实现高效的呼叫路由和交换，程控交换机通常采用了多路复用技术。

它将多个信号或数据流通过时间分割、频分多路复用等方法，合并到同一条物理线路上进行传输。

这样可以充分利用有限的物理资源，提高通信线路的利用率。

另外，程控交换机还可以提供各种增值业务功能，如呼叫转移、语音信箱、寻呼等。

这些功能通过计算机程序控制，使用户能够方便地进行呼叫转接、留言等操作，提升了通信的灵活性和便捷性。

总之，程控交换机通过计算机程序控制信号的路由和交换，提供了高效、灵活的电话通信服务。

它的工作原理是将传入的信号转换成数字格式，并根据预设的路由表选择最佳的通信路径进行传输。

同时，它还可以提供各种增值业务功能，丰富了通信的应用场景。

电话机的原理 (13)电话交换机的基本任务与结构 (14)何谓电话通信网 (17)交换有理由吗？ (17)模拟信号和数字信号 (19)什么是电信和电信网？ (23)什么是软交换技术 (24)软交换系统的新业务 (25)时分多路通信 (27)“模拟”和“数字” (29)I S D N2B+D、30B+D综述 (31)A D S L简介 (33)I P-p h o n e编码简析及其发展探讨 (34)I P电话是什么 (38)I S D N与普通模拟电话线有什么不同？ (40)N O.7号信令介绍 (42)电话交换机品牌 (42)市话新业务介绍------2M数字中继业务 (44)数字交换点滴 (47)通信交换技术的发展 (48)通信卫星的工作过程 (54)这就是I S D N (57)为什么分组交换 (60)微波简史（一） (63)微波简史（二） (65)V o I P的关键技术 (67)自动电话交换机的分类 (74)程控用户交换机工程设计的内容 (75)程控用户交换机的选型原则 (76)程控用户交换机的调试、验收和开通 (81)程控用户交换机的管理与维护 (86)x D S L分类 (90)两台程控电话交换机接入通信方案 (91)电话交换机接线图及安装接线示意图 (97)各种集团电话交换机接线示意图-程控电话交换机接线图 (100)集团电话交换机方案组成图 (104)集团电话交换机价格为什么相差很大?? (108)安装电话交换机好处与程控交换机作用 (111)程控交换机原理|电话交换机原理图 (114)概述电报的发明，把人们想要传递的信息以每秒30万公里的速度传向远方。

这是人类信息史上划时代的创举。

但久而久之，人们又有点不满足了。

因为发一份电报，需要先拟好电报稿，然后再译成电码，交报务员发送出去；对方报务员收到报文后，得先把电码译成文字，然后投送给收报人。

这不仅手续繁多，而且不能及时地进行双向信息交流；要得到对方的回电，还需要等较长的时间。

程控交换机的基本原理及应用一、程控交换机的概述程控交换机是一种用于电话通信的核心设备，它通过程序控制完成通信连接的建立与释放，实现电话呼叫的自动化处理。

程控交换机具有高容量、高稳定性和灵活的功能特点，被广泛应用于固定电话、移动电话和互联网电话等通信领域。

二、程控交换机的工作原理程控交换机采用数字信号进行通信，并通过集中控制设备进行程序控制。

其工作原理分为信号处理、通路选择和呼叫处理三个主要步骤。

2.1 信号处理实现信号的数字化是程控交换机的基本要求。

在信号处理中，模拟信号首先通过采样和量化转换为数字信号，然后经过编码来表示信号的数值，最后通过调制将其转换为可传输的数字信号。

2.2 通路选择通路选择是程控交换机完成通话连接的重要步骤。

通路选择之前，交换机需要根据呼叫请求的信息进行呼叫处理并为其分配可用的通路资源。

通路选择则通过查找路由表和进行寻址来确定呼叫的路由路径。

2.3 呼叫处理呼叫处理是程控交换机的核心功能之一。

在呼叫处理中，交换机根据呼叫请求的信息进行呼叫转接、寻址和通话连接的建立。

同时，交换机需要实时监控通话状态，并对异常情况进行处理和控制。

三、程控交换机的应用领域程控交换机由于其高效、可靠的通信能力，被广泛应用于不同领域的通信系统中。

3.1 固定电话系统在固定电话系统中，程控交换机作为核心设备，通过实现电话连接和呼叫处理功能，支持用户之间的语音通信。

此外，程控交换机还可以提供增值业务，如电话会议、呼叫转接和呼叫等待等功能。

3.2 移动电话系统在移动电话系统中，程控交换机用于处理移动电话之间的通话呼叫。

通过与基站控制器和业务支撑系统的配合，程控交换机可以实现移动电话用户之间的语音通信、短信服务和数据传输等功能。

3.3 互联网电话系统互联网电话系统是基于互联网协议进行语音通信的一种通信方式。

程控交换机在互联网电话系统中扮演着关键的角色，通过将模拟信号转换为数字信号，并进行音频编解码和数据传输，实现了互联网电话之间的语音通信。

程控电话交换机的构成和原理什么时程控电话交换机？程控电话交换机是指利⽤电⼦计算机来控制的电话交换机。

下⾯我们通过了解程控电话交换机的构成和⼯作原理来更清楚地认识它。

程控电话交换机系统由硬件和软件两部分组成，它的硬件结构可分为话路系统和中央控制系统两个部分，⽽整个程控电话交换机系统的控制软件都是存放在控制系统的存储器中。

我们先来看⼀下程控电话交换机的话路系统。

话路系统包括交换⽹络和外围电路，交换⽹络为话⾳数据信号提供接续通路的交换⽹络由综合应⽤T接线器和S接线器的模块构成，外围电路包括⽤户电路、中继器、扫描器、⽹络驱动器和话路设备接⼝等单元。

⽤户电路是交换⽹络和⽤户线间的接⼝电路，具有通常简称为BORSCHT 功能的七种功能。

BORSCHT是七种功能名称的第⼀个英⽂字母的集合，即馈电(B)、过压保护(O)、振铃(R)、监视(S)、单路编译码器(C)、混合电路(H)、测试(T)。

⽤户电路⼀⽅⾯实现话⾳模拟信号和数字信号的变换，另⼀⽅⾯把⽤户线上的其它信号，如铃流等，和交换⽹络隔离开来，以保护交换⽹络。

⽤户电路可⽤专⽤集成电路实现。

中继器是交换⽹络和中继线间的接⼝电路。

所谓中继线是该系统与其他系统或远距离传输设备的连接线。

中继器有出局中继和⼊局中继之分。

中继器除具有⽤户电路的功能外，还具有指定信号形式和中继线⼯作⽅向以及为计费提供反极信号等功能。

扫描器是⽤来收集⽤户信息的。

⽤户状态(包括中继线状态)的变化通过扫描器可送到控制部分。

⽹络驱动器在中央处理系统的控制下，驱动交换⽹络建⽴或释放通路。

话路设备接⼝，⼜称信号接收分配器，统⼀协调信号的接收、传送和分配。

接下来我们来了解中央控制系统。

所谓中央控制系统，它是由中央处理机(CPU)、存储器(内存储器)和输⼊输出系统三部份组成，其主要功能包括呼叫处理和交换机管理、监测与维护两个⽅⾯。

中央处理机(CPU)可以是⼀般数字计算机的中央处理器芯⽚，也可以是交换系统专⽤芯⽚。

程控交换机原理一种特殊用途的用户交换机。

它有若干电话机共用外线，适用于机关、团体、中小企业等单位，也可以用于住宅和秘书电话。

集团电话交换机不需要专职的话务员和维护人员，每部都可以通过指示灯了解整个系统的工作情况。

当外线呼入时，可由任意一部话机应答，并可以转给所需的被叫。

任何一部话机要呼外线时，只要按下代表空闲外线的相应键，即可拨号呼叫外线。

有的集团电话还具有会议电话、缩位拨号、热线服务、群呼、广播、遇忙回呼、呼叫转移、呼出限制、呼叫等待、内线保密、外线保密、停电自动转移等各种功能。

程控电话交换机系统概述程控数字交换机（PABX）实质上是一部由计算机软件控制的数字通信交换机，按用途可分为市话、长话和用户交换机。

交换机在硬件上采用全模块化结构，提供高集成度、高可靠性、高功能、低成本的硬件的产品。

软件上采用高级语言，具有多种为数据交换和连接而设计的系统软件，功能强大。

系统功能提供IP电话服务功能具体包括IP加发、IP权限、IP计费和IP组网IP加发功能：用户根据实际使用情况，系统可实现自动加发出局号和运营运商接入号。

IP 权限：系统设置有IP国际1、国际2、国内1、国内2四个IP权限。

IP计费：系统提供灵活的IP计费功能，根据当前的IP资费标准和计费方式，可灵活设置IP电话费率、折价方式、是否收市话费及何种类别的市话费。

IP组网：利用IP电话实现网程控电话交换机系统特点白天服务、晚上服务功能提供日服/夜服功能，利用该功能可实现白天由话务员转接，夜里可直接拨分机号。

免拍叉转接利用该功能可实现外线直接被叫分机号码，使操作更方便。

具有Caller Id 主叫显示功能在被叫话机上显示主叫号码（包括外线和分机号码），可设置全部或部分分机来电显示功能。

随着业务量日益增加，很多业务员与顾客的沟通方式也是采用较为现代化的“电话销售模式”，但您公司在发展的同时是否存在以下问题：一、部门多、电话少，使您的工作效率大大降低外线共用和系统扩容让每人都有外线用，工作效率倍增。

程控交换机的基本原理程控交换机是一种通过程序控制来实现电话通信的交换机设备。

它是电话通信系统中的核心设备，起着连接、转接电话通信线路的重要作用。

程控交换机的基本原理是通过计算机程序控制来实现电话通信的接入、连接和分流，下面我们来详细了解一下程控交换机的基本原理。

首先，程控交换机的基本原理之一是数字化。

在传统的模拟交换机中，电话信号是以模拟形式进行传输的，而在程控交换机中，电话信号被数字化处理。

这意味着电话信号被转换成数字信号，并通过计算机程序进行处理和控制。

数字化的处理方式使得电话信号的传输更加稳定、清晰，并且可以实现更多的功能，如语音信号的压缩和传输，数据的传输等。

其次，程控交换机的基本原理还包括集成电路技术的应用。

在程控交换机中，集成电路技术得到了广泛应用，通过集成电路的技术，可以将大量的电子元器件集成在一块芯片上，从而实现了交换机设备的小型化、高性能化和低功耗化。

集成电路技术的应用使得程控交换机具有了更高的可靠性和稳定性，同时也降低了设备的成本，提高了设备的性能。

此外，程控交换机的基本原理还包括程序控制技术的应用。

在程控交换机中，通过计算机程序来实现对电话通信的控制和管理。

程序控制技术使得交换机设备可以实现更加灵活的功能，如呼叫转移、呼叫等待、呼叫转接等，同时也可以实现更加智能化的管理和维护。

程序控制技术的应用使得程控交换机具有了更加丰富的功能和更加灵活的管理方式。

最后，程控交换机的基本原理还包括网络技术的应用。

在现代的通信系统中，通信设备之间需要进行互联互通，而程控交换机通过网络技术的应用，可以实现与其他设备的连接和通信。

网络技术的应用使得程控交换机可以实现更加灵活的通信方式，如语音通信、数据通信等，并且可以实现更加高效的资源共享和管理。

综上所述，程控交换机的基本原理包括数字化、集成电路技术、程序控制技术和网络技术的应用。

通过这些基本原理的应用，程控交换机可以实现更加稳定、灵活、智能化的电话通信服务，为人们的日常生活和工作提供了更加便利的通信方式。

程控交换机的基本原理
程控交换机是一种利用计算机技术实现电话交换的交换机。

它的基本原理是通过计算机控制来实现电话信号的交换和路由。

在程控交换机中，电话信号经过数字化处理后，由计算机根据一定的算法和路由表来进行交换和连接。

这种交换方式相比于传统的人工交换和机械交换具有更高的效率和灵活性。

首先，程控交换机的基本原理是数字化处理。

传统的电话信号是模拟信号，而在程控交换机中，电话信号需要经过模拟-数字转换器进行数字化处理。

数字化的电话信号可以更好地进行存储、处理和传输，从而提高了通信质量和效率。

其次，程控交换机的基本原理是计算机控制。

在传统的电话交换中，需要大量的人力来进行电话的接通和路由，而在程控交换机中，这些操作都是由计算机来控制和执行的。

计算机可以根据预先设定的算法和路由表来实现电话信号的交换和连接，大大提高了交换的速度和准确性。

另外，程控交换机的基本原理还包括信号的交换和路由。

在交换机中，电话信号需要经过一系列的交换和路由才能到达目的地。

程控交换机通过计算机控制来实现这些操作，可以根据不同的路由表和算法来选择最优的路径，从而提高了通信的效率和质量。

总的来说，程控交换机的基本原理是利用数字化处理和计算机控制来实现电话信号的交换和路由。

这种交换方式相比于传统的人工交换和机械交换具有更高的效率和灵活性，可以更好地满足现代通信的需求。

随着计算机技术的不断发展，程控交换机将会在通信领域发挥越来越重要的作用。

程控交换机原理
程控交换机原理是指利用计算机技术实现电话交换机的控制和转接功能。

它是一种基于计算机的数字交换机，能够实现更高效的电话通信。

程控交换机的工作原理如下：
1. 电话接入：用户拨打电话后，电话信号从用户终端传输到程控交换机的控制部分，通过电话线路接入到交换机系统。

2. 信号解码：交换机的控制部分对接收到的信号进行解码，识别出用户的拨号信息。

3. 呼叫分配：根据用户拨号信息，交换机的控制部分将呼叫请求分配给目标号码所对应的线路。

4. 呼叫建立：交换机的控制部分根据分配的线路，通过控制信息将呼叫请求发送给目标终端，建立通话连接。

5. 通话过程：一旦通话连接建立，用户可以进行正常的语音通信。

交换机通过控制信息实现数据的传输和交换，确保通话的质量。

6. 呼叫结束：用户挂断电话后，交换机的控制部分收到挂断信号，释放通话连接，并回收线路资源，以便下次通话使用。

程控交换机的优势在于其灵活性和可扩展性。

通过计算机控制，
程控交换机可以实现多种电话业务，如呼叫转移、呼叫等待和会议通话等功能。

同时，由于其数字化的特点，程控交换机能够更好地适应数据通信和互联网的发展趋势。

总之，程控交换机利用计算机技术实现电话交换机的控制和转接功能，通过控制信息的传输和交换，实现电话的接入、通话和挂断等基本功能。

它具有灵活性和可扩展性，能够满足不同用户的通信需求。

程控交换原理
程控交换原理是指通过一个中央控制单元（CCU）对通信线
路的占用和释放进行控制的一种交换方式。

其基本思想是将电话通信过程中的信号转换成数字信号，并通过计算机进行控制，从而实现电话交换的自动化。

在程控交换系统中，每个电话接入者都被赋予一个唯一的号码，称为电话号码。

当一个电话呼叫另一个电话时，呼叫方的号码将会通过传输介质（例如电线或光纤）传递给交换机。

交换机将接收到的呼叫请求转发给CCU进行处理。

CCU负责验证呼叫请求的有效性，并根据被呼叫方的号码确
定相应的目的地址。

如果被呼叫方的线路可用且无忙音，
CCU将会通过将呼叫请求转发给目的地址来建立通信通道。

一旦通信通道建立起来，呼叫方和被呼叫方之间便可以进行实时语音通信。

在通信过程中，CCU还负责对电话线路的使用进行动态管理。

它不仅会追踪电话用户的活动，还会记录每个电话线路的占用情况。

当某个电话用户挂断电话时，CCU会立即释放相应的
线路，以便其他用户可以使用。

总的来说，程控交换原理通过数字化和计算机控制的方式，实现了电话交换的自动化和高效性。

它能够快速建立通信通道，提供高质量的语音通信服务，并且能够动态管理电话线路的使用，确保资源的合理利用。
