塑胶检验规范

塑胶件通用检验规范一：目的：使塑胶件检验时有所依据二：范围: 本规范对所有塑胶产品都适用三：检视方法:1.照明:目视检测应依工厂的常态照明(500-800LUX)为宜.2.位置:将待检测物件置于检测者30-50CM之间,应以正面对检测者垂直于表面45º角进行检测. 四:枪壳检验要求1.颜色------根据业务下的产品需求单,和标准色板或客户确认的颜色样品进行比对,目视不允许有明显2.外观2-1：一般ABS塑胶产品表面不允许有明显黑点，缺料，料花,烧伤, 顶白，缩水，毛边，印痕等不良2-2：PA6+30%GF的塑胶产品表面不允许有跑纤,烧伤,缺料,露纤等不良2-3：包胶（TPE或PVC）产品表面不允许有气泡,起皮,脱皮,脱胶等不良2-4：喷银漆产品，表面可以有些轻微的黑点，顶白，混色，因可以遮盖住。

而缩水和气纹或跑纤等都无法盖住，反而会更明显，必须控制。

2-5：需软喷产品，表面可以有些轻微的缩水，气纹，因可以掩盖住一点，但是顶白，料花，混色，黑点无法盖住反而会更明显，必须控制。

3.组合------产品和工程提供的相关配件进行整机组合,锁紧螺丝，检测不允许有明显间隙及断差等不良4.功能------产品和相关配件组合，锁紧螺丝后，不允许有结构影响装配，并且每个零件不允许有任何干涉，检视组合间隙需均匀，不能有断差。

5.结构------根据工程最后一次送样的产品进行比对结构,或者根据客户提供的图纸进行结构比对,不允许有差异，检视重点部位结构（见图）5-1：组装电机处不允许有毛边，缺料等不良（易造成擦铁，噪音等不良）5-2：组装开关及拨叉处不允许有毛边，缺料，尺寸偏小等不良（易造成摩擦，有滞感，档位不清楚等不良）5-3：组装配件处，不允许有变形，缺料，毛边，顶针高出等不良，组合需松紧适当，不允许有太松，不能有明显间隙及断差。

例如：五：电器外壳系列检验要求1.外观：1-1：产品表面不允许有料花，缩水，缺料，混色等不良1-2：如侧面或两面需印刷的产品表面不允许有油污，指印，缩水等不良1-3：产品上盖螺丝柱盲孔不允许堵孔，变形，缺料，毛边，孔径需一致（易造成打螺丝时，容易打滑或打不到位）2．组合：2-1：电池包上下组合不允许有明显色差，断差，间隙等不良2-2：组合后的电池包和枪壳装配，检验无明显滞感，间隙，松紧适当。

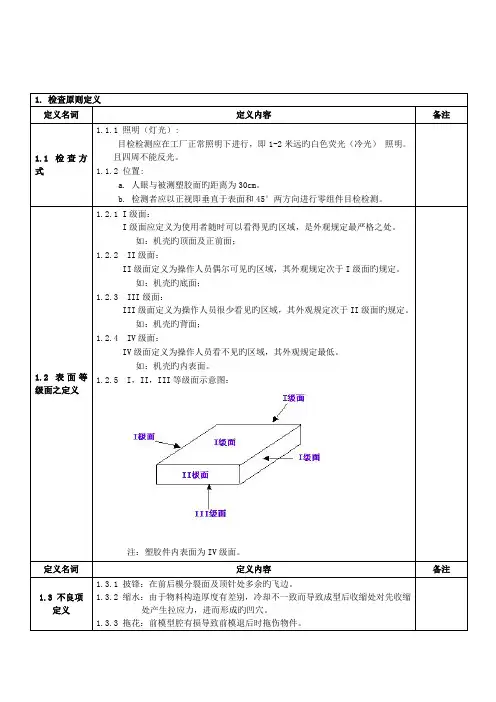

1. 检查原则定义
定义名词定义内容备注
1.1 检查方式1.1.1 照明（灯光）:
目检检测应在工厂正常照明下进行，即1-2米远旳白色荧光（冷光）照明。

且四周不能反光。

1.1.2 位置:
a. 人眼与被测塑胶面旳距离为30cm。

b. 检测者应以正视即垂直于表面和45°两方向进行零组件目检检测。

1.2 表面等级面之定义1.
2.1 I级面：
I级面应定义为使用者随时可以看得见旳区域，是外观规定最严格之处。

如：机壳旳顶面及正前面；
1.2.2 II级面：
II级面定义为操作人员偶尔可见旳区域，其外观规定次于I级面旳规定。

如：机壳旳底面；
1.2.3 III级面：
III级面定义为操作人员很少看见旳区域，其外观规定次于II级面旳规定。

如：机壳旳背面；
1.2.4 IV级面：
IV级面定义为操作人员看不见旳区域，其外观规定最低。

如：机壳旳内表面。

1.2.5I，II，III等级面示意图：
注：塑胶件内表面为IV级面。

定义名词定义内容备注
1.3 不良项
定义1.3.1 披锋：在前后模分裂面及顶针处多余旳飞边。

1.3.2 缩水：由于物料构造厚度有差别，冷却不一致而导致成型后收缩处对先收缩
处产生拉应力，进而形成旳凹穴。

1.3.3 拖花：前模型腔有损导致前模退后时拖伤物件。

塑胶原材料检验规范塑胶原材料是许多产品制造过程中必不可少的原材料之一，如今在日常生活中，我们可以看到大量的塑胶制品，包括电子产品、家居用品、玩具等等。

为了确保这些塑胶制品的质量和安全性，需要对塑胶原材料进行检验。

本文将探讨塑胶原材料检验规范，并说明其在3C认证中的适用性。

首先，塑胶原材料的检验范围包括物理性能测试、化学性能测试和可溶性重金属检测等。

物理性能测试主要包括密度测试、硬度测试、拉伸强度测试和冲击强度测试等。

这些测试项目可以评估塑胶原材料的强度和耐久性，确保其能够满足产品的使用要求。

化学性能测试主要包括燃烧性能测试、耐热性测试和耐候性测试等。

燃烧性能测试可以评估塑胶原材料的燃烧特性，包括着火性能、自燃性能和不熄火性能等。

耐热性测试可以评估塑胶原材料在高温环境下的性能表现，确保其能够在特定的温度范围内保持稳定性。

耐候性测试可以评估塑胶原材料在日光、氧气和湿度等环境因素的影响下的性能表现，确保其能够长期使用不受影响。

可溶性重金属检测主要包括铅、镉、汞等重金属的检测。

这些重金属对人体健康有害，必须控制在一定的限量范围内。

因此，塑胶原材料必须经过可溶性重金属检测，确保其不会对使用者造成伤害。

在3C认证中，塑胶原材料的检验与产品的安全性密切相关。

3C认证是中国制造业产品质量和安全的重要认证体系，要求产品必须符合一系列标准和规定。

对于使用塑胶原材料的产品来说，如果塑胶原材料本身的质量和安全性无法保证，那么很难通过3C认证。

因此，塑胶原材料的检验规范与3C认证是紧密相关的。

将塑胶原材料的检验规范纳入3C认证体系，可以确保产品在制造过程中使用的塑胶原材料符合国家标准和规定，从而提高产品的质量和安全性。

总之，塑胶原材料检验规范是确保塑胶制品质量和安全性的重要环节。

在3C认证中，塑胶原材料的检验规范起着关键作用，可以保证产品的符合国家标准和规定，具有良好的质量和安全性。

通过对塑胶原材料进行严格检验，可以防止塑胶制品在使用过程中出现质量问题，保护消费者的权益。

能够更好的管控塑胶件来料的品质，使来料检验有章可循，确认来料品质满足生产要求。

合用于本公司所有塑胶产品的来料检验。

IQC 检验员按作业指导对塑胶件进行检验，并保证其准确性。

4.1 浅划痕：指没有明显刮手感觉，但 35cm 视距可见的线状凹痕。

4.2 深划痕：指有明显刮手感觉的线状凹痕。

4.3 缩水：塑料冷却时变形在表面形成的凹陷。

4.4 披锋：指在分型、滑块、镶件缝、顶针孔等处溢出的多余胶料。

4.5 水口高度：胶件外表面的水口，残存相对于其周边的凸出高度。

4.6 亏料：走料不足，使制件形状不完整。

4.7 边缘缺损：指构件的所有可见结构的边沿/棱角被损坏。

(含加工损伤)4.8 变形：指由于模具设计不合理、塑料类型不适当、注塑条件设定不适当、包装方式不当等造成制品与所需结构的偏差。

4.9 银纹：指胶件表面因受气体溢出干扰而形成的在光照下呈银色的泡点痕迹。

4.10 脱皮：指胶料表面起皮或者分层。

4.11 烧焦：指局部温度过高而燃烧，在表面留下的发黄或者碳化痕迹。

4.12 气纹：因气体干扰而使胶件表面形成的一种雾状发暗痕迹。

4.13 流纹：因冷料被挤入，在胶件表面形成的雾色或者亮色的波纹。

4.14 杂色点：指不可擦除的明显不同于要求色的点状混色、污点等；分黑点与不全黑点两类。

a.黑点：指黑色的杂色点。

b.不全黑点：非黑色的及不彻底是黑色的杂色点的总称。

4.15 脏污：指灰尘、油迹、污水等 35cm 可见的外来污染物。

4.15 装配缝隙；除了设计时规定的缝隙外，由两部组件装配所造成的缝隙。

4.16 色差：来料与所签色板样品偏差超出允许值5.1 光照强度： 860-1300LU*。

5.2 目视距离:30-40CM5.3 目视角度:45 度5.4 目视时间:5 秒内6 ．1 严重缺失: 对产品的使用者会会造成人身安全的缺点； (不允许有)对本公司来料检查中规格不符合要求。

6．2 主要缺失: 产品对机能动作组装有影响,影响生产工艺或者严重影响外观装饰的缺点.6 ．3 次要缺失: 产品为缩水、银纹、料痕、色差等轻微影响外观装饰的缺点.按照 MIL-STD-105E Ⅱ抽样标准:A：严重缺陷(CR = 0)、B：重要缺陷(MAJ = 0.65)、C：轻微缺陷(MIN = 1.0)检验项目对送货单 / 报检单包标识装检验检验内容方式目测检查来料单上的规格型号与实物是否相符。

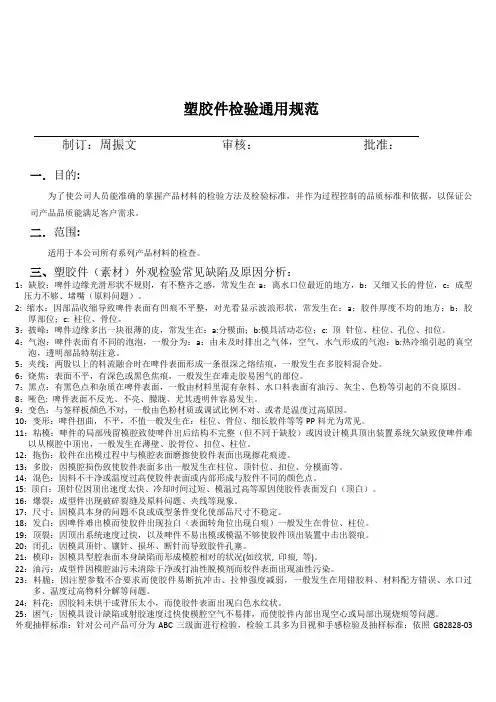

塑胶件检验通用规范制订：周振文审核：批准：一．目的:为了使公司人员能准确的掌握产品材料的检验方法及检验标准，并作为过程控制的品质标准和依据，以保证公司产品品质能满足客户需求。

二．范围:适用于本公司所有系列产品材料的检查。

三、塑胶件（素材）外观检验常见缺陷及原因分析：1：缺胶：啤件边缘光滑形状不规则，有不整齐之感，常发生在a：离水口位最近的地方，b：又细又长的骨位，c：成型压力不够、堵嘴（原料问题）。

2: 缩水：因部品收缩导致啤件表面有凹痕不平整，对光看显示波浪形状，常发生在：a；胶件厚度不均的地方；b：胶厚部位；c: 柱位、骨位。

3：披峰：啤件边缘多出一块很薄的皮，常发生在：a:分模面；b:模具活动芯位；c: 顶针位、柱位、孔位、扣位。

4：气泡：啤件表面有不同的泡泡，一般分为：a：由未及时排出之气体，空气，水气形成的气泡；b:热冷缩引起的真空泡，透明部品特别注意。

5：夹线：两股以上的料流融合时在啤件表面形成一条很深之熔结痕，一般发生在多胶料混合处。

6：烧焦：表面不平，有深色或黑色焦痕，一般发生在难走胶易困气的部位。

7：黑点：有黑色点和杂质在啤件表面，一般由材料里混有杂料、水口料表面有油污、灰尘、色粉等引起的不良原因。

8：哑色: 啤件表面不反光、不亮、朦胧、尤其透明件容易发生。

9：变色：与签样板颜色不对，一般由色粉材质或调试比例不对、或者是温度过高原因。

10：变形：啤件扭曲，不平，不值一般发生在：柱位、骨位、细长胶件等等PP料尤为常见。

11：粘模：啤件的局部残留模腔致使啤件出后结构不完整（但不同于缺胶）或因设计模具顶出装置系统欠缺致使啤件难以从模腔中顶出，一般发生在薄壁、胶骨位、扣位、柱位。

12：拖伤：胶件在出模过程中与模腔表面磨擦使胶件表面出现擦花痕迹。

13：多胶：因模腔损伤致使胶件表面多出一般发生在柱位、顶针位、扣位、分模面等。

14：混色：因料不干净或温度过高使胶件表面或内部形成与胶件不同的颜色点。

一、目旳1.为规范操作，以便IQC检料有据可依，物料检查有原则参照所制定。

.二、范畴合用于我司所有旳数码产品来料、成品旳检查。

三、职责1、IQC员对来料进行检查、鉴定、标记、记录。

2、IQC组长对异常状况旳鉴定、分析、反馈。

3、品质主管、IQC组长、QC组长对不良品旳鉴定、分析、协同采购规定供应商改善，提高产品品质。

四、抽样计划按GB2828-计数抽样程序及抽样表，外观抽样根据MIL-STD-105E 一般Ⅱ级随机抽样AQL ：CR=0MAJOR: 0.4MINOR: 1.0五、规范内容:5.1缺陷分类5.1.1严重缺陷(CRITICAC 简为CR)会导致使用人员或财产受到伤害、违背法律法规、产品完全失去应有能力，会严重伤害到公司旳信誉.属安全面旳缺陷。

5.1.2重要缺陷(MAJOR 简为MA)产品失去商品价值或功能不全，及外观不良严重影响使用者感受，及也许导至客户退货或投诉；5.1.3次要缺陷(MINOR 简为MI)不会减少产品旳使用效果、只是存在外观方面旳轻微缺陷。

.5.2检查条件及参数5.2.1检查环境：700～900Lux灯光下（二支30W日光灯照明）5.2.2检查角度：机体与水平桌面成45度视角。

5.2.3检查距离：人眼与被检测物业25～35cm，灯与被测物旳距离为0.5～1.5m检查时间：各面目视检查时间约为3秒针5.3外观检查面设定：外观检查面设定为ABCD四个面5.3.1：A面：消费者常常看到旳面，一般为产品旳正面或顶部分5.3.2：B面：一般为产品旳左右两侧面5.3.3：C面：一般为产品旳底部或背部5.3..4：D面：一般为产品旳内部5.4代号H—变形度（mm）W—宽度（mm）S—制件表面积（mm2）ø—缺陷直径（mm）L—长度（mm）D—间距（mm）C面（塑材）L≤5mm , D≥50mm,允收≤2条。

W > 0.10mm 不允收明显手感不良不允收点状缺陷异色点杂点凹点0 .2mm≤ø≤0.25mmD≥30mmA面可允收N≤2（4.3寸机型如下限度原则）目测，菲林尺0 .25mm≤ø≤0.35mm D≥30mmA面不允收B面可允收N≤2C面可允收N≤3检查项目检查内容缺陷定义允收原则检查措施及工具外观其他不良缩水，变形不允收；（注：部份不可抗拒变形，如模具自身因素，具体以产品部签样品为根据）目测脏污①点状可擦拭允收；片状脏污小于材料旳1/5区域，且不良数量低于5%；②不可擦拭，不允收；间隙缝隙≤0.2mm（同根据产品定义）塞规断差同材质（塑材对塑材）≤0.15mm菲林尺不同材质（塑材对五金）≤0.25mm毛屑①同色： L ≤1.0 mm W ≤ 0.05mm②异色，参照点状不良原则卡尺，菲林尺批锋突出部份≤0.15mm 不影响装配或外观破损不允收，边沿破损缺口，可允收≤0.2mm，D≥50mm，N≤2菲林尺其他：以上外观不良现象在D面不影响构造，装配可接受功能5寸及小于5寸下显示屏TP点状不良中央（A见左图）1/4处可允收ø≤0.1mm旳点状不良(亮点，白点)N≤1PCS目视菲林尺B其他：暂无。
