2020年秋《工程制图》一、单选1.下图所示C.D两点是：（B）A.V面投影重影点B.H面投影重影点C.W面投影重影点D.非投影重影点2.一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A 400 B.2000 C.10000 D.2003.下图所示AB、CD两直线的相对几何关系是：（B）图A.平行B.相交C.相交垂直D.交错4.下列仪器或工具中，不能用来画直线的是（ D ）A.三角板B.丁字尺C. 比例尺D.曲线板5.下图所示的平面是：（D）图：A.水平面B.侧垂面C.铅垂面D.一般倾斜平面6.在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准7.下图所示ABCDE平面的类型是：（B）图A.正垂面B.铅垂面C.侧垂面D.一般倾斜平面8.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A.ISOB.GBC.StandardD.ANSI9.绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：（B）A.B.C.D.10.绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( B )A.594 841B.210 297C.420 594D.297 42011.下图所示AB直线与三角形CDE平面的相对几何关系是：（D）图A.AB在三角形CDE内B.AB与三角形CDE相交不垂直C.AB与三角形CDE垂直D.AB与三角形CDE平行12.绘图比例是：( A )A.图形与实物相应要素的线性尺寸之比B.实物与图形相应要素的线性尺寸之比C.比例尺上的13.粗实线的用途为：（B）A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线14.如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A.100B.1000C.50D.2015.细点划线的用途为：（D）A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线16.图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）A.毫米B.厘米C.米D.根据绘图比例确定17.比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A.按比例进行尺寸度量B.查找换算系数C.与计算器的作用类似D.可画直线18.比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：（A）A.按比例进行尺寸度量B.查找换算系数C.与计算器的作用类似D.可画直线19.粗实线的用途为：( B)A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线20.下图所示五棱柱表面上一点K，其正确的侧面投影是：（B）图A.AB.BC.CD.D21.下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（A）图A.AB.BC.CD.D22.下面关于轴测投影的说法哪一个是正确的？（A）A.直观性强，有一定的度量性B.最具有真实感，但作图太繁杂费时C.绘图简便，有立体感，无度量性D.绘图简便，度量性好，无立体感23.粗线、中粗线和细线的宽度比率为：( D )A.3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:124.下图所示球与半圆柱相贯，相贯线的空间形状是：（A）图A.椭圆B.空间曲线C.椭圆与直线的组合D.圆25.点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）A.2~3mmB.3~5mmC.5~10mmD.10~15mm26.下图所示P、Q两平面的相对几何关系是：（B）图A.平行B.垂直C.相交D.不确定27.右图所示平面的类型是：（D）图A.水平面B.正平面C.侧平面D.任意倾斜平面28.尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C ）A.任意短斜线B.细短斜线C.中粗短斜线D.粗短斜线29.下图所示AB、CD两直线的相对几何关系是：（D）图A.平行B.相交C.相交垂直D.交错30.图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：( A )A.毫米B.厘米C.米D.根据绘图比例确定31.平行投影法中图形的相仿性是指：（A）A.相似性B.全等性C.平面图形非退化的平行投影D.平行性32.圆的直径尺寸可注在圆内，也可注在圆外。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

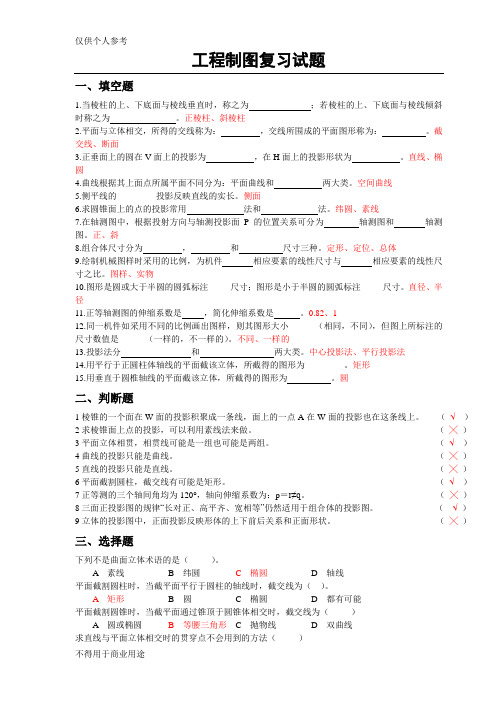

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0。
82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影,可以利用素线法来做。
( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0。
82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影,可以利用素线法来做。
( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
