1. 2. 可通过拨码开关选择4种电池。
GEL 电池,铅酸(液体)电池，AGM 2电池，LiFePO4磷酸铁锂电池3. 带负载输出功能，具有过放，过载，短路保护功能。
4. 带蓝牙功能，可以通过手机APP 显示查看控制器参数(仅MPPT 5020-BT,MPPT5040-BT )5. 具有RS 485通信功能，便于终端设备可靠的读取到控制器的运行参数(仅6. 全自动无人值守充电。
具有过载，过热，反向电流保护（阴天或者晚上无阳光的时候，防止蓄电池倒灌到太阳能板）7. 过充保护。
当电池充满的时候 ,充电电流会减小，当蓄电池没电的时候，会立即给蓄电池充电8. 自动温度补偿功能。
确保电池在低温或者高温的环境下，采用最佳的充电参数，延长蓄电池的使用寿命强烈建议,不要把蓄电池和控制器安装在发热源的地方,以免引起控制器的误操作提高充电电流，相比传统的PWM 控制器，MPPT 充电效率可以提高10-30%。
(控制器转换效率>95%)MPPT 5020-COM,MPPT5040-COM)使用说明书太阳能充放电控制器MPPT1. 只能给符合额定电压的GEL 电池，铅酸液体电池，AGM 电池，磷酸铁锂(必须带MBS)电池充电2. 太阳能板功率尽量使用控制器最大额定功率以内的太阳能板3. 连接电缆的线径参考工厂的建议值。
如果电缆过小,会导致电缆过热和能量损耗4. 在靠近电池端的附近安装额定规格的保险丝，用来保护蓄电池和太阳能板之间的电缆5. 请安装在通风良好的房间内，防止雨水，潮湿，灰尘，侵蚀性的电池气体以及在环境没有冷凝水6. 本机出售时候，不配任何配件。
如果需要更换部品，请联系供应商7. 控制器和电池请远离儿童.带APP 显示或者RS485通信功能MPPT5020-BT MPPT5020MPPT5040MPPT5040-BT MPPT5020-comMPPT5040-com 适用 铅酸(液体,AGM ,GEL )电池 LiFePO4磷酸铁锂电池-1 2胶体电池(GEL )密封铅酸(Lead-acid )AGM↑↑↑↑Note:连接电缆的时候请仔细看清控制器上的标识，绝对不能把极性接错，否则可能导致控制器损坏。
s—103太阳能控制器使用说明s-103太阳能控制器使用说明一、产品概述s-103太阳能控制器是一种用于太阳能发电系统的电子设备，主要用于控制光伏电池板充电和放电过程中的电流和电压。
它具有智能化管理、高效能转化和可靠性强等特点，适用于各种规模的太阳能发电系统。
二、外观与连接s-103太阳能控制器外壳采用优质防火材料，具有良好的散热性能和防尘防水能力。
在连接方面，控制器有正负极接线端子，用户只需将光伏电池板、蓄电池和负载分别连接到对应的端子上即可。
三、基本功能1. 光伏电池板充电管理：s-103太阳能控制器通过MPPT（最大功率点跟踪）技术，实时监测太阳能电池板的输出功率，以最大效率地收集太阳能并将其转化为电能，实现对蓄电池的充电管理。
2. 电池管理：控制器能够监测蓄电池的电压和电流，并根据需要进行过充和过放保护，以延长蓄电池的使用寿命。
3. 负载管理：s-103太阳能控制器可根据用户的需求，自动控制负载的开关，保证负载在适当的时间得到电能供应。
4. 温度补偿：该控制器具备温度补偿功能，能够根据环境温度的变化，调整充电和放电的参数，以确保系统的稳定运行。
四、操作与设置1. 显示屏幕：s-103太阳能控制器上配有大屏幕液晶显示屏，显示系统的工作状态、电池电压、充电电流等信息，用户可通过该屏幕了解系统的实时运行情况。
2. 按键操作：控制器上设有几个按键，用于设置参数和操作控制器。
用户可以根据需要进行充电、放电、负载开关等操作。
3. 参数设置：用户可以根据自己的需求，通过按键设置控制器的充电电压、放电电压、温度补偿等参数。
控制器会根据设置的参数来控制光伏电池板的充放电过程。
五、注意事项1. 安装前，请确保系统断电，防止触电事故发生。
2. 请按照说明书提供的连接图进行正确的连接，避免接反或短路。
3. 安装时请选择安全可靠的位置，避免阳光直射和雨水浸泡。
4. 请定期检查连接线路是否松动，确保连接牢固可靠。
5. 避免超过控制器额定电流和电压的负载接入，以免损坏控制器。
SKH 系列智能调光升压型LED 太阳能路灯充放电控制器使用说明书一、 主要特点1. 内嵌高性能LED 恒流源驱动，恒流源最高效率可达96%。
2. 智能4段式PWM 数字调光，功率调节更加精确，色温表现更加出众。
3. 卓越的电流纹波控制和负载线性度控制，最大限度减少LED 光衰，延长LED 使用寿命。
4. IP68防水等级，能够在各种恶劣环境下使用，工业级品质保证。
5. 负载输出最高电压可达70V ，可驱动20颗串联的LED 灯。
6. 改进型充电算法，充电效率更高，使太阳能利用时间更加长久。
7. 金属外壳高功率密度设计，使单位体积获得最大功率，同时又能有效控制温升。
8.增强的蓄电池反接保护，LED 短路保护、开路保护等，使系统得到全面保护。
二、 安装和接线1. 控制器安装要牢靠，尺寸如下：外形尺寸：82×110×20(mm) 安装尺寸：86×75(mm) 安装孔径：3.5(mm)2. SKH 系列控制器可以在12V 或24V 系统电压下工作，接上蓄电池后，控制器会自动识别蓄电池电压后开始工作。
如果是12V 系统数码管显示“12”；如果是24V 系统数码管将显示“24”。
3. 接线时请先接负载LED ，再接蓄电池和电池板，接线时请注意“+、－”极。
4. 控制器有防反接保护，光电池和蓄电池接反时，不会损坏控制器。
接线及外观说明如下图所示：三、 LED 负载连接1. SKH 内置升压型恒流源，最大输出电压可达70V ，最大可驱动20颗LED 灯珠。
2. 本控制器为12V/24V 电压自动识别，连接LED 负载时，请确认正确串联数目的LED 灯，推荐数目如下:3. 使用时，务必请先接好LED 灯再打开负载。
警告：如果连接LED 灯串联数目不正确，有可能损坏LED 负载或是控制器，请务必注意！四、 状态指示五、 模式介绍与设置表SKH 系列控制器具有2种工作模式，设置表格如下图所示。

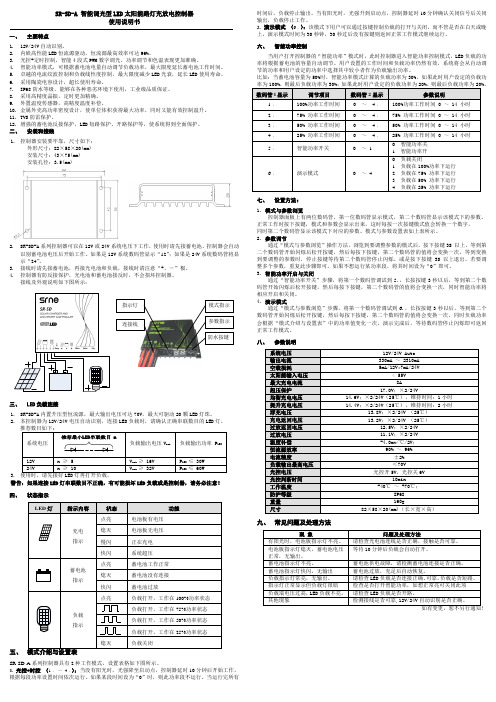

防水按键参数指示模式指示连接线指示灯SR-SD-A 智能调光型LED 太阳能路灯充放电控制器使用说明书一、 主要特点1. 12V/24V 自动识别。
2. 内嵌高性能LED 恒流源驱动，恒流源最高效率可达96%。
3. 光控+定时控制，智能4段式PWM 数字调光，功率调节和色温表现更加准确。
4. 智能功率模式，可根据蓄电池电量自动调节负载功率，最大限度延长蓄电池工作时间。
5. 卓越的电流纹波控制和负载线性度控制，最大限度减少LED 光衰，延长LED 使用寿命。
6. 采用陶瓷电容设计，超长使用寿命。
7. IP68防水等级，能够在各种恶劣环境下使用，工业级品质保证。
8. 采用高精度晶振，定时更加精确。
9. 外置温度传感器，高精度温度补偿。
10. 金属外壳高功率密度设计，使单位体积获得最大功率，同时又能有效控制温升。
11. TVS 防雷保护。
12. 增强的蓄电池反接保护，LED 短路保护、开路保护等，使系统得到全面保护。
二、 安装和接线1. 控制器安装要牢靠，尺寸如下：外形尺寸：82×58×20(mm) 安装尺寸：43×75(mm) 安装孔径：3.5(mm)2. SR-SD-A 系列控制器可以在12V 或24V 系统电压下工作，使用时请先接蓄电池，控制器会自动识别蓄电池电压后开始工作。
如果是12V 系统数码管显示“12”；如果是24V 系统数码管将显示“24”。
3. 接线时请先接蓄电池，再接光电池和负载，接线时请注意“+、－”极。
4. 控制器有防反接保护，光电池和蓄电池接反时，不会损坏控制器。
接线及外观说明如下图所示：三、 LED 负载连接1. SR-SD-A 内置升压型恒流源，最大输出电压可达70V ，最大可驱动20颗LED 灯珠。
2. 本控制器为12V/24V 电压自动识别，连接LED 负载时，请确认正确串联数目的LED 灯，3. 警告：如果连接LED 灯串联数目不正确，有可能损坏LED 负载或是控制器，请务必注意！ 四、 状态指示五、 SR-SD-A 系列控制器具有2种工作模式，设置表格如下图所示。
安徽精能绿色能源有限公司JC 系列小型太阳能电源控制器使用说明书(本说明书适用于6V/12V控制器)产品介绍：本产品是新一代智能型太阳能充放电控制器，具有超强稳定性和极高使用寿命。
本系列具有自动检测蓄电池电压功能、PWM方式充电和全面的保护功能：过充、过放、过流、短路、接反等。
产品安装尺寸及接线：1、安装环境：安装在干燥通风处。
2、安装尺寸（如下图所示）注意事项。
3、接线方法（如图）A、先接蓄电池（正极靠左）连接正确（路灯型白天LOAD 长灭、欠压、过压LOAD长灭）。
否则检查线路。
B、再接电池板（正极靠左）连接正确，充电指示灯开始亮，进入充电状态。
否则检查线路。
C、最后接负载（图中灯泡、正极靠左）连接正确，灯泡发光（路灯型白天长灭，欠压、过压长灭）。
否则检查线路。
备注：此上ABC必须按顺序连接，否则会损坏控制器。
图示：尺寸：LED显示说明：LED状态功能CHARGE关闭夜晚或者蓄电池没有连接常亮蓄电池均衡充电状态POWER绿灯亮控制器正常输出绿灯灭控制器输出保护定时说明：本控制器内部含拨码开关(8421码定时),所以客户在定时务必将外壳打开方能定时操作.(打开外壳后,可以看见右图所示的拨码开关)具体操作如下:对于下图所示的拨码开关(1234)分别对应于定时的时间(8421);如客户需要定时6小时,只要将2和3对应的拨码向上拨就可以设定LED灯夜晚亮6小时.如定时11小时,只要将8和2和1对应的拨码向上拨上就可以设定LED灯夜晚亮11小时.如客户对拨码(8421)全部都向上拨动的情况下,控制器将默认纯光控.如客户对拨码(8421)全部都向下拨动的情况下,控制器将默认户用系统，负载24H都有输出。
功能：1、本控制器具有户用型和路灯型于一体的设计。
2、本控制器适用于6V/12V蓄电池系统。
3、本控制器具有光控时控（路灯型）。
4、本控制具有过充、过放、过流、短路、反接等保护措施。
5、科学严谨的外形设计，运用高等级防护手段。
太阳能充放电控制器介绍太阳能控制系统由太阳能电池板、蓄电池、控制器和负载组成。
在太阳能整套系统中为蓄电池起充放电保护的控制器到底有什么用？太阳能控制器是用来控制光伏板给蓄电池充电，并且为电压灵敏设备提供负载控制电压的装置。
它对蓄电池的充、放电条件加以规定和控制，并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出，是整个光伏供电系统的核心控制部分。
它是专为偏远地区的通信或监控设备的供电系统而设计的。
主流太阳能控制器具有以下主要功能。
首先太阳能控制器本身就是对蓄电池的充放电条件加以规定和控制，所有保护功能必不可少。
过充保护：充电电压高于保护电压时，自动关断对蓄电池充电，此后当电压掉至维持电压时，蓄电池进入浮充状态，当低于恢复电压后浮充关闭，进入均充状态。
过放保护：当蓄电池电压低于保护电压时，控制器自动关闭输出以保护蓄电池不受损坏；当蓄电池再次充电后，又能自动恢复供电。
负载过流及短路保护:负载电流超过10A或负载短路后,熔断丝熔断，更换后可继续使用。
过压保护：当电压过高时，自动关闭输出，保护电器不受损坏。
太阳能电池反接保护：太阳能电池“+”“-”极性接反,纠正后可继续使用。
蓄电池反接保护：蓄电池“+”“-”极性接反，熔断丝熔断，更换后可继续使用蓄电池开路保护：万一蓄电池开路，若在太阳能电池正常充电时，控制器将限制负载两端电压，以保证负载不被损伤，若在夜间或太阳能电池不充电时，控制器由于自身得不到电力，不会有任何动作。
其次还需要控制器记录系统各种重要数据，如充电电流，电压等。
同时还需要适应极端气候环境。
主流逆变器还具有防反充功能：采用肖特基二极管防止蓄电池向太阳能电池充电。
具有防雷击功能：当出现雷击的时候，压敏电阻可以防止雷击，保护控制器不受损坏。
具有温度补偿功能。
自检：当控制器受到自然因数影响或人为操作不当时，可以让控制器自检，让人知道控制器是否完好，减少了很多不必须要的工时，为赢得工程质量和工期创造条件。
太阳能充电控制器使用说明太阳能充电控制器使用说明一、太阳能充电控制器的概述太阳能充电控制器是一种专门用于控制太阳能电池板充电的设备，主要功能是对太阳能电池板进行充电管理和保护，防止过充、过放和短路等问题。
太阳能充电控制器具有高效节能、安全可靠、易于操作等优点，广泛应用于家庭、工业和农业等领域。
二、太阳能充电控制器的安装1. 安装地点选择：应选择干燥通风、避免日晒雨淋和防尘的地方。
2. 安装方法：将太阳能充电控制器固定在墙面或支架上，并连接好所需的线路和插头。
3. 接线顺序：首先将蓄电池正极与太阳能充电控制器正极连接，然后将太阳能板正极与太阳能充电控制器正极连接，最后将负极按相同方式连接即可。
三、太阳能充电控制器的使用方法1. 开机操作：将开关旋钮拨到“ON”位置即可启动。
2. 充电模式选择：根据所需的充电模式，将开关旋钮拨到相应的位置，如“普通充电”、“浮充充电”、“均衡充电”等。
3. 充电状态显示：太阳能充电控制器具有多种状态指示灯，可以显示当前的工作状态和故障提示。
4. 其他功能设置：太阳能充电控制器还可以根据需要进行其他功能设置，如时间设定、温度补偿、过压保护等。
四、太阳能充电控制器的注意事项1. 安全使用：在使用太阳能充电控制器时，应注意安全问题，避免触电和短路等危险。
2. 正确接线：接线时应按照正确的顺序连接各个部件，并确保接头牢固可靠。
3. 保持清洁：定期对太阳能充电控制器进行清洁和检查，避免灰尘和杂物进入设备内部影响正常工作。
4. 防潮防水：在安装和使用过程中应注意防潮防水，避免设备受潮或进水导致故障和损坏。
五、太阳能充电控制器的维护保养1. 定期检查：应定期对太阳能充电控制器进行检查和维护，如清洁、紧固插头、更换损坏零件等。
2. 防止过度放电：在长期不使用时，应将蓄电池拆卸并储存在干燥通风的地方，避免过度放电。
3. 保持通风：在使用时应保持太阳能充电控制器通风良好，避免过热和损坏。
太阳能充放电控制器SCP 系列使用说明书感谢您使用本公司产品，使用本产品之前，请您详细阅读使用说明书产品介绍本产品是新一代智能型太阳能充放电控制器，采用工业级产品可靠性设计，具有超强稳定性和极高的使用寿命★本系例产品自动识别12V 和24V 的系统电压★本控制器用来保护蓄电池，避免太阳能板对蓄电池过充及负载过放★采用MCU 控制，五个LED 指示充电和放电、容量状态★具有强充、均衡充和浮充三段式串联PWM 调节充电方式★自动检测跟踪外界及蓄电池温度，内置温度补偿功能★具有全面的电子保护功能：过充过放、过载、短路、接反等★具有TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐用性★参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使系统工作更可靠。
★所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行产品安装及图解安装环境最好为室内或密封箱体内，避免阳光暴晒雨淋；如果安装在室外，请保证安装在遮阳干燥处，注意防水。
本产品应与蓄电池安装在同一处，保证产品与蓄电池的联线不超过1米，便于精确检测蓄电池的电压和环境温度，调节充电状态。
注意事项：固定镙丝规格为：M3*10（自攻）接线方法接线步骤：请按正确的极性，先接蓄电池，再接太阳能电池板，最后接负载注意事项：1、只有当与蓄电池连接后并自检正常，方可接太阳能电池板和负载，若自检出现异常，请先确定接线是否正确。
2、如果蓄电池端和负载端同时接反，有可能导致产品损坏3、在室外作业连接太阳能电池板时，请先把太阳能电池板遮盖住后，再连接。
系统接地在控制器内部，正极是连接在一起的，因此电压一样，如果需要系统接地，只允许正极接地。
如果控制器使用在汽车等交通工具上，蓄电池的负极通常接在底盘上，因此必须保证负载和太阳能电池板不能与车体有任何电路接触，否则充电、放电保护和电子保险就会启动保护功能。
控制器启动系统电压SCP 控制器自动识别12V 和24V 系统电压。
智能型太阳能充放电控制器使用说明书
使用前请仔细阅读使用说明书
目录
一产品介绍 (3)
二安装说明 (4)
三操作说明 (5)
四常见故障及处理 (10)
五产品参数表 (11)
LCD控制器是一种智能型、多用途太阳能充放电控制器。
该系列产品使用定
制的LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足您的不同应用需求。
CM系列控制器具有如下特点：
●形象的LCD图形符号●简洁的按键操作
●系统电压等级自动识别●智能型PWM充电方式
●自动温度补偿●可调节的充放电控制参数
●可设置的负载工作模式●充放电安时数累计功能
●远程监控功能(需订制)●蓄电池反向放电保护
●蓄电池欠压保护●蓄电池反接保护
●过载、短路保护
二安装说明
安装：
1准备好相关工具及电缆。
建议您选配合适的电缆，
保证电流密度﹤4A/mm2这样有利于减小线路压降。
推荐：30A用10mm2电缆线。
检查安装场所是否
符合相关安全规定，请避免在潮湿、多尘、存在易
燃易爆及腐蚀性气体的场所安装使用控制器。
2将控制器固定安装到垂直平面上，安装孔径及孔间距详
见第五节。
为保证控制器良好的散热条件，请在控制器
上下方各预留10cm空间。
3如右图所示，按顺序将负载、蓄电池、太阳能电池板与控制器连接起来，注意保证负载、蓄电池、太阳能电池板的极性与控制器一致。
4将外置式温度传感器探头插入控制器左边的温度探头接口，探头放置在与蓄电池温度相近的地方。
（否则，控制器将对各控制参数进行错误的温度补偿。
）
5如带有远程监控功能，请将附送的通讯电缆一端插入控制器右边的通讯端口，另一端连接到上位机。
拆卸：为防止意外发生，拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。
注意事项：蓄电池极性反接不会损坏控制器，但会对您的负载设备有安全风险。
三操作说明
1LCD图形符号说明
：停止向负载供电状态：停止向蓄电池充电
：向负载供电状态，负载回路无电流：蓄电池全速充电中
：负载回路有电流：蓄电池浮充中
：负载标识：系统工作正常
：太阳能电池板标识：系统工作异常
：负载光控标识：蓄电池荷电量指示
：负载时控标识：蓄电池标识
2按键功能说明:
:界面循环切换按键，使用该按键可在各页面之间循环切换，循环顺序如图1所示
:参数调整加按键。
此外，在参数查看状态下长按此键5秒以上，各参数恢复致出厂设定值。
:参数调整减按键。
此外，在主界面按此键可开关负载。
蓄电池电压（主界面）蓄电池温度太阳能板发电电流负载放电电流累计发电安时数
负载工作模式停充电压欠压恢复电压欠压保护电压累计放电安时数
图1
3参数查看与设置：控制器正确上电后默认进入蓄电池电压显示界面，此界面为控制器主界面。
使用按键可依次浏览以下各参数界面。
若该界面参数可设置，可长按键（＞5秒，数字开始闪动）进入该参数设置界面，设置完毕后长按键退出参数设置界面，数字停止闪动。
3.1蓄电池电压查看
如右图所示，显示的数值为当前蓄电池电压值。
此界面为主界面，显示充电状态、放电状态、蓄电池荷电量、蓄电池电压。
3.2负载开、关控制
在蓄电池电压查看界面可以使用键开、关负载，
在其它界面该键无此功能。
3.3环境温度查看
如右图所示，显示的数值为控制器周围环境温度，用做蓄电池停充电压温度补偿。
工作时必需安装上温度传感器。
3.4太阳能板发电电流查看
如右图所示，显示的数值为太阳能板发电电流。
3.5负载电流查看
如右图所示，显示的数值为负载用电电流。
3.6太阳能板累计发电安时数查看与清零
如右图所示，显示的数值为太阳能板累计发电安时数。
在此界面长按键（＞5秒），将清零累计发电安时数。
3.7负载累计放电安时数查看与清零
如右图所示，显示的数值为负载累计用电安时数。
在此界面长按键（＞5秒），将清零累计用电安时数。
3.8欠压保护电压查看与设置
如右图所示，显示的数值为欠压保护电压。
当蓄电池电压低于欠压保护电压时控制器将断开负载回路，防止蓄电池被过度放电。
在此界面长按键（＞5秒），数字开始闪动，表示已进入欠压保护电压设置界面，可使用、键调整该参数。
设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。
3.9欠压恢复电压的查看与设置
如右图所示，显示的数值为欠压恢复电压。
在控制器欠压保护后，蓄电池
电压恢复到高于欠压恢复电压时，控制器将重新接通负载回路。
在此界面长按键（＞5秒），数字开始闪动，表示已进入欠压恢复电压
设置界面，可使用、键调整该参数。
设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。
3.10停充电压的查看与设置
如右图所示，显示的数值为停充电压。
在蓄电池电压达到停充电压时，控
制器将断开充电回路，防止蓄电池被过度充电。
在蓄电池电压下降后将重
新接通充电回路。
在此界面长按键（＞5秒），数字开始闪动，表示已进入停充电压
设置界面，可使用、键调整该参数。
设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。
3.11负载模式的查看与设置
如右图所示为负载模式查看界面，不同的数值代表了不同的负载模式。
24h—表示普通模式，在无故障情况下负载始终处于供电状态。
1h～23h—表示光控延时模，负载在天黑后开始供电并延时设定的小时
数后关闭负载。
0h—表示光控模式，负载在天黑后开始供电，天亮后关闭负载。
在此界面长按键（＞5秒），数字开始闪动，表示已进入负载模式设置界面，可使用、键调整该参数。
设置完毕后长按键（＞5秒）退出参数设置界面，控制器将保存设置值。
四常见故障及处理方法
欠压保护及处理：
屏幕显示如右图所示表示蓄电池电压低于欠压保护电压，控制器已进入欠压保
护状态，已断开负载回路。
使用太阳能电池板或充电机对蓄电池充电，当蓄
电池电压达到欠压恢复电压后，控制器将恢复对负载供电，进入正常工作状态。
过载保护及处理：
屏幕显示如右图所示并闪动表示负载回路电流持续60秒大于1.2倍额定电流，
控制器已进入过载保护状态。
减小负载后，按键恢复对负载供电。
短路保护及处理：
屏幕显示如右图所示并闪动表示负载回路出现短路故障，控制器已进入短路保
护状态。
检查负载是否损坏，负载连接线是否短路，排除故障后短按键恢
复对负载供电。
太阳能板故障及处理：
符号闪动表示控制器24小时内未检测到太阳能电池板存在。
请检查太阳能电池板是否连接，检查太阳能电池板到控制器的连接电缆是否开路。
负载冲击故障：
开负载时若有闪烁，表示负载启动冲击电流大于两倍额定工作电流。
控制器在做多次重启负载动作。
五产品参数列表
额定工作电压12V/24V自动识别48V
额定工作电流20A30A40A50A60A20A30A40A50A60A
太阳能板电压≤50V≤100V
浮充电压13.7V/27.4V54.8V
欠压保护10.7V/21.4V42.8V
欠压恢复12.6V/25.2V50.4V
特征空载损耗:≤10mA；回路降压:≤170mV；温度补偿:-4mV/Cell/℃
工作环境工作温度:-20℃~60℃；储存温度:30℃~70；湿度要求:≤90％,无凝露
安装孔线号≤7#AWG(16mm2)＞3#AWG(25mm2)≤7#AWG(16mm2)＞3#AWG(25mm2)
外包装尺寸209×110×63mm217×158×95mm209×110×63mm217×158×95mm 重量360g590g360g590g
注：本公司（测试部）保留变动的权利，恕不通知。
