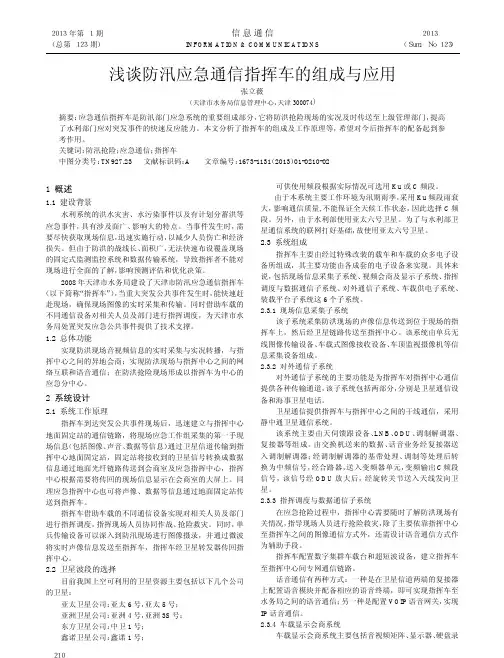

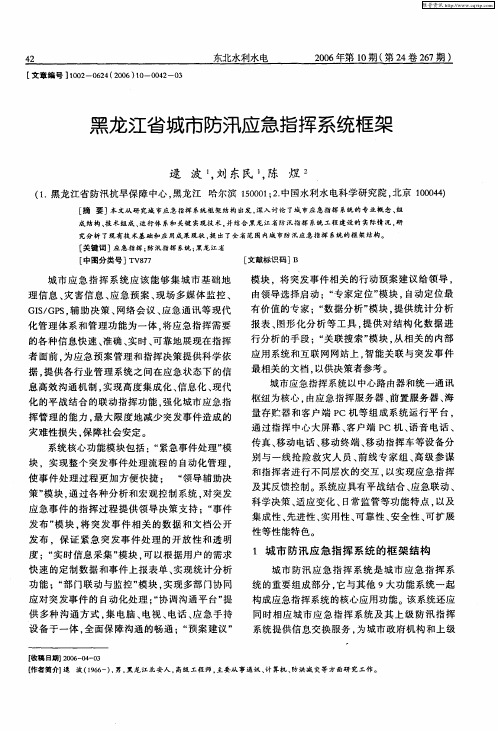

浅谈防汛应急通信指挥车的组成与应用张立薇(天津市水务局信息管理中心,天津300074)摘要:应急通信指挥车是防汛部门应急系统的重要组成部分,它将防洪抢险现场的实况及时传送至上级管理部门,提高了水利部门应对突发事件的快速反应能力。
本文分析了指挥车的组成及工作原理等,希望对今后指挥车的配备起到参考作用。
关键词:防汛抢险;应急通信;指挥车中图分类号:TN927.23文献标识码:A文章编号:1673-1131(2013)01-0210-021概述1.1建设背景水利系统的洪水灾害、水污染事件以及有计划分蓄洪等应急事件,具有涉及面广、影响大的特点。
当事件发生时,需要尽快获取现场信息,迅速实施行动,以减少人员伤亡和经济损失。
但由于防洪的战线长、面积广,无法快速布设覆盖现场的固定式监测监控系统和数据传输系统,导致指挥者不能对现场进行全面的了解,影响预测评估和优化决策。
2008年天津市水务局建设了天津市防汛应急通信指挥车(以下简称“指挥车”),当重大突发公共事件发生时,能快速赶赴现场,确保现场图像的实时采集和传输。
同时借助车载的不同通信设备对相关人员及部门进行指挥调度,为天津市水务局处置突发应急公共事件提供了技术支撑。
1.2总体功能实现防洪现场音视频信息的实时采集与实况转播,与指挥中心之间的异地会商;实现防洪现场与指挥中心之间的网络互联和语音通信;在防洪抢险现场形成以指挥车为中心的应急分中心。
2系统设计2.1系统工作原理指挥车到达突发公共事件现场后,迅速建立与指挥中心地面固定站的通信链路,将现场应急工作组采集的第一手现场信息(包括图像、声音、数据等信息)通过卫星信道传输到指挥中心地面固定站,固定站将接收到的卫星信号转换成数据信息通过地面光纤链路传送到会商室及应急指挥中心,指挥中心根据需要将传回的现场信息显示在会商室的大屏上。
同理应急指挥中心也可将声像、数据等信息通过地面固定站传送到指挥车。
指挥车借助车载的不同通信设备实现对相关人员及部门进行指挥调度,指挥现场人员协同作战、抢险救灾。
水库群防汛调度与指挥系统的开发与应用随着气候变化和城市化进程不断加快,洪涝灾害等自然灾害也不断加剧。
水库作为一种重要的水利工程,既有着灌溉、发电等多种用途,同时也是防洪减灾的重要手段之一。
然而,高效地管理和使用水库并非易事,特别是在面对突发性的自然灾害时,水库应急调度和指挥系统也显得尤为重要。
一、水库群防灾调度与指挥系统的意义随着水利工程技术的不断进步,现代水库多采用计算机、人工智能等先进技术进行监测和调度,建立起了智能化的管理系统。
这些智能化系统不仅可以及时准确地获取水库的各项数据,并实时监控水库的运行情况,同时也可以通过建立预警指挥机制,为水库群在防洪减灾、调节水质方面提供有力的支持。
在自然灾害频繁发生的当下,水库群的防洪调度和指挥系统显得尤为重要。
通过对多个水库的数据进行及时监控和分析,可以有效地对洪灾进行预测和响应,实现群防群治的目的。
同时,防洪调度和指挥系统可以对水库的调度进行预测和优化,提高水库的资源利用效率和使用寿命。
而在突发性事件的发生时,调度和指挥系统还可以对水库群的应急响应进行指挥和调度,提高应对灾害的能力。
二、水库群防洪调度与指挥系统的开发建立起高效的水库群防洪调度与指挥系统离不开先进的技术支持和优秀的团队建设。
具体来说,开发水库群防洪调度与指挥系统需要把握以下要点:1.数据采集与监测:通过网络技术等手段实现对多个水库的实时数据采集和监测,收集水库流量、水位、降雨量等多种数据。
2.模型建立与分析:通过深度学习等技术,建立起水库流量预测、水位预测、灰水分级调度等多种模型,对水库的运行状态进行数据分析和预测。
3.预警机制与指挥系统:在水库群防洪调度与指挥系统的建设过程中,需要建立起预警机制和指挥系统,实现对水库群的调度和应急响应等多种功能。
4.检测与监管:在调度和指挥系统的运行过程中,需要建立起完善的检测与监管机制,实现对水库群的准确监测和调度。
三、水库群防洪调度与指挥系统的应用水库群防洪调度与指挥系统应用广泛。

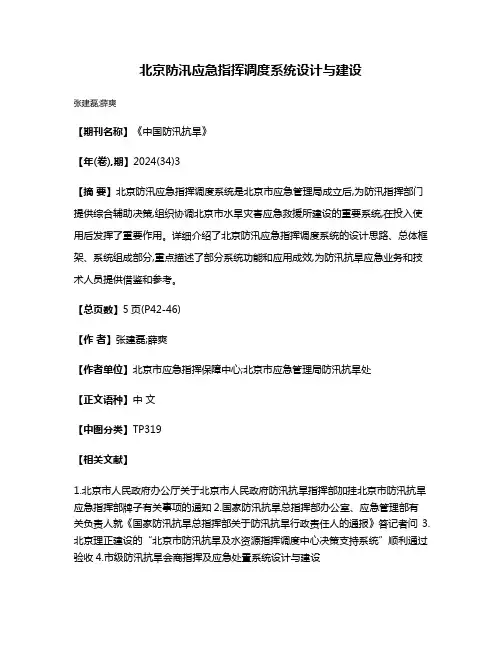

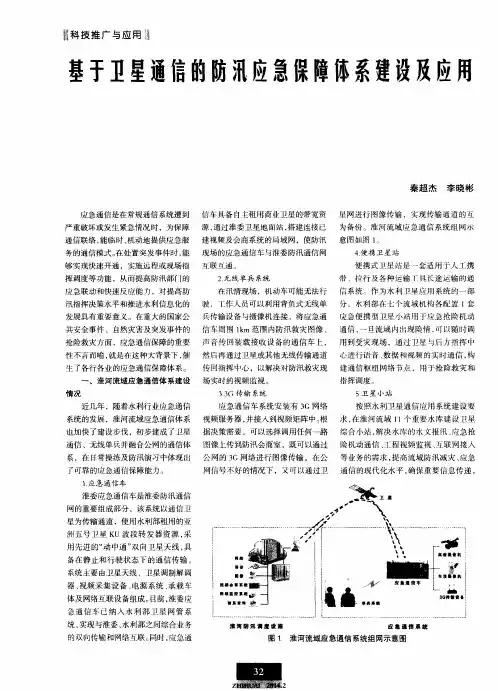

北京防汛应急指挥调度系统设计与建设
张建磊;薛爽
【期刊名称】《中国防汛抗旱》
【年(卷),期】2024(34)3
【摘要】北京防汛应急指挥调度系统是北京市应急管理局成立后,为防汛指挥部门提供综合辅助决策,组织协调北京市水旱灾害应急救援所建设的重要系统,在投入使用后发挥了重要作用。
详细介绍了北京防汛应急指挥调度系统的设计思路、总体框架、系统组成部分,重点描述了部分系统功能和应用成效,为防汛抗旱应急业务和技术人员提供借鉴和参考。
【总页数】5页(P42-46)
【作者】张建磊;薛爽
【作者单位】北京市应急指挥保障中心;北京市应急管理局防汛抗旱处
【正文语种】中文
【中图分类】TP319
【相关文献】
1.北京市人民政府办公厅关于北京市人民政府防汛抗旱指挥部加挂北京市防汛抗旱应急指挥部牌子有关事项的通知
2.国家防汛抗旱总指挥部办公室、应急管理部有关负责人就《国家防汛抗旱总指挥部关于防汛抗旱行政责任人的通报》答记者问
3.北京理正建设的“北京市防汛抗旱及水资源指挥调度中心决策支持系统”顺利通过验收
4.市级防汛抗旱会商指挥及应急处置系统设计与建设
因版权原因,仅展示原文概要,查看原文内容请购买。

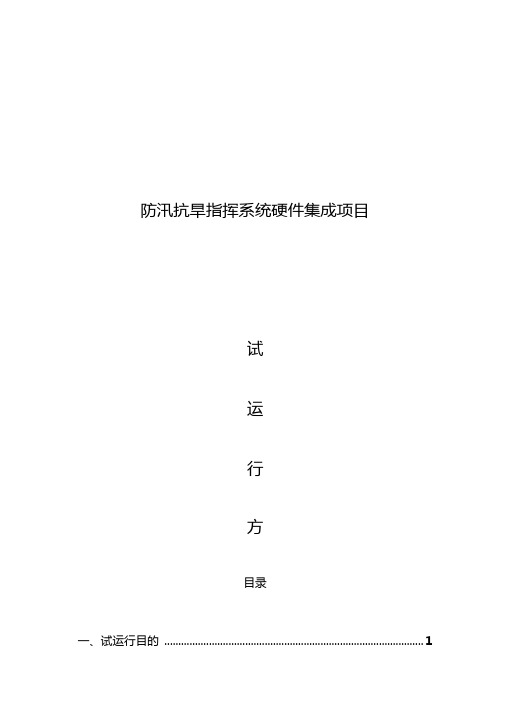

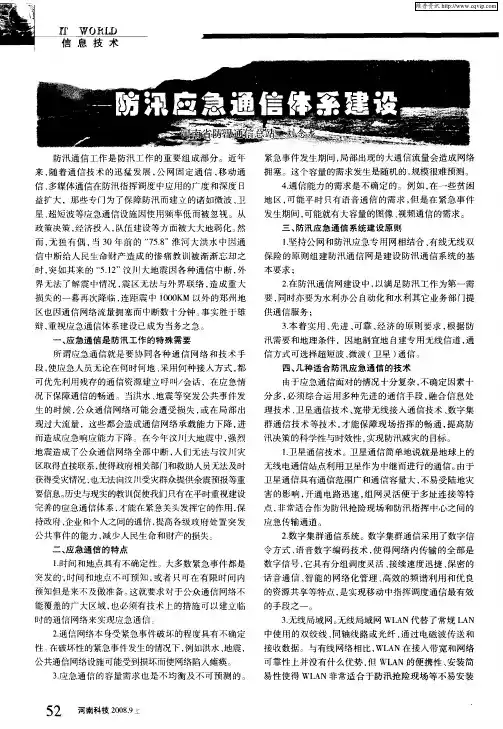

防汛抗旱指挥系统硬件集成项目试运行方目录一、试运行目的 (1)1.系统功能、性能与稳定性考核 (1)2.系统在各种环境和工况条件下的工作稳定性和可靠性 (1)3.检验子系统实际应用效果和应用功能的完善 (2)4.健全系统运行管理体制,完善运行操作、系统维护规范 (2)二、试运行的准备 (3)1.完成系统操作、维护人员的培训 (3)2.建立子系统运行所需的各项规章制度 (3)三、试运行时间 (3)四、试运行制度 (3)1.职责划分 (4)2.规章制度 (4)3.内容记录 (5)4.问题处理方式 (5)五、试运行具体内容与要求 (5)1.子系统功能与性能的考核 (6)2.系统长期稳定性 (7)3.系统在恶劣环境的工作性能 (9)4.系统在特殊工况下的工作性能 (9)防汛抗旱指挥系统硬件集成项目已全面完成,并于2011 年月日通过初步验收。
按照建设程序,子系统将进入全面试运行阶段,以检验子系统长期运行的稳定性、可靠性和实际应用的效果。
并在试运行中,建立健全运行操作和系统维护规范,为系统投入实际运行和完善提供实际运行数据和依据。
试运行分为:系统监控中心(防办)、分中心(水库)视频监控系统及水位雨量遥测系统、数据处理软件;数据记录试运行;各个水库所有的硬件设备的试运行。
一、试运行目的试运行目的通过既定时间段的试运行,全面考察项目建设成果。
并通过试运行发现项目存在的问题,从而进一步完善项目建设内容,确保项目顺利通过竣工验收并平稳地移交给运行管理单位。
通过实际运行中各系统功能与性能的全面考核,来检验子系统在长期运行中的整体稳定性和可靠性。
1.系统功能、性能与稳定性考核(1)系统功能及性能的实际应用考核;(2)系统应用软件、软件支撑平台的长期稳定性和可靠性;(3)系统主要硬件设备、辅助设备、供配电设备的长期稳定性和可靠性;(4)通信系统的长期稳定性和可靠性;(5)监测数据的长期准确性和完整性;(6)系统长期安全性能;2.系统在各种环境和工况条件下的工作稳定性和可靠性(1)汛期、高温、低温及雷雨风暴等恶劣天气等条件下,系统工作的稳定性、可靠性和功能、指标的正确性;(2)在各种工况条件下,特别是在局部故障或个别设备故障时,系统整体功能的正确性;(3)各种环境、工况条件下,对设备的安全保护性能和系统的工作性能;(4)各种环境、工况条件下,远程控制功能在实际操作中的安全性能。

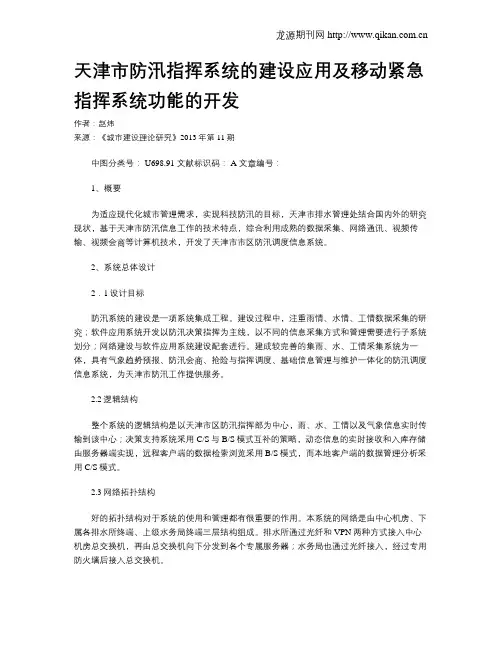

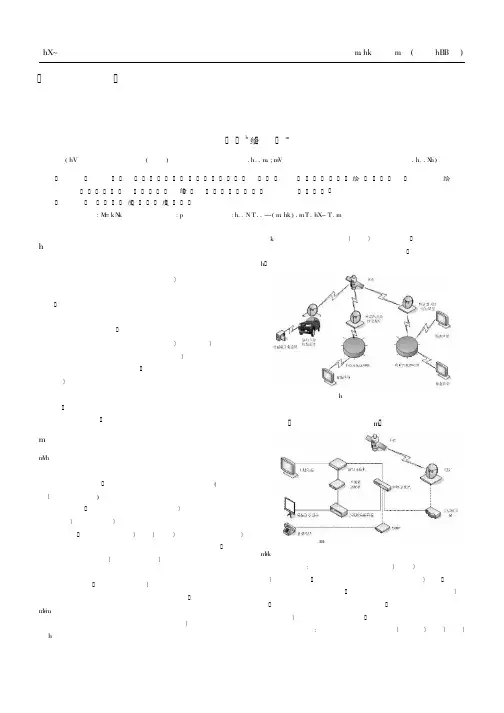

天津市防汛指挥系统的建设应用及移动紧急指挥系统功能的开发作者:赵炜来源:《城市建设理论研究》2013年第11期中图分类号: U698.91 文献标识码: A 文章编号:1、概要为适应现代化城市管理需求,实现科技防汛的目标,天津市排水管理处结合国内外的研究现状,基于天津市防汛信息工作的技术特点,综合利用成熟的数据采集、网络通讯、视频传输、视频会商等计算机技术,开发了天津市市区防汛调度信息系统。
2、系统总体设计2.1设计目标防汛系统的建设是一项系统集成工程。
建设过程中,注重雨情、水情、工情数据采集的研究;软件应用系统开发以防汛决策指挥为主线,以不同的信息采集方式和管理需要进行子系统划分;网络建设与软件应用系统建设配套进行。
建成较完善的集雨、水、工情采集系统为一体,具有气象趋势预报、防汛会商、抢险与指挥调度、基础信息管理与维护一体化的防汛调度信息系统,为天津市防汛工作提供服务。
2.2逻辑结构整个系统的逻辑结构是以天津市区防汛指挥部为中心,雨、水、工情以及气象信息实时传输到该中心;决策支持系统采用C/S与 B/S模式互补的策略,动态信息的实时接收和入库存储由服务器端实现,远程客户端的数据检索浏览采用 B/S模式,而本地客户端的数据管理分析采用C/S模式。
2.3网络拓扑结构好的拓扑结构对于系统的使用和管理都有很重要的作用。
本系统的网络是由中心机房、下属各排水所终端、上级水务局终端三层结构组成。
排水所通过光纤和VPN两种方式接入中心机房总交换机,再由总交换机向下分发到各个专属服务器;水务局也通过光纤接入,经过专用防火墙后接入总交换机。
根据本系统建设中所提出的“稳定、安全、易维护”的要求,针对各系统布局的特点,中心机房各服务器使用总线型拓扑结构,这样的优点是结构简单,可扩充性好。
当需要增加节点时,只需要在总线上增加一个分支接口便可与分支节点相连,当总线负载不允许时还可以扩充总线;使用的电缆少,且安装容易;使用的设备相对简单,可靠性高。
应急移动通信系统在黄河防汛中的应用徐建军,陈晓明(黄河水利委员会信息中心,河南郑州450004)摘要:应急通信系统可广泛的应用于自然灾害、事故灾难、社会安全等突发事件的应急通信保障,具有机动灵活、反应迅速、抗自然灾害能力强等特点,已经开始逐步从军用向民用领域普及,本文从设计思路、实现功能、系统组成以及技术创新等几个方面介绍了黄河防汛应急通信车在黄河防汛应急通信中的实际应用。
关键词:应急通信;防汛抢险;卫星通信中图分类号:TP29文献标识码:AEmergency Mobile Communication System in the Application of the Yellow RiverFlood controlXU Jian-jun ,CHEN Xiao-ming(Information Center ,Rello w Conservancy commissio n ,Henan Zhengzhou 450004)Key wor ds:emergency communication;f lood adventure;satellite communication作者简介徐建军(63),男,河南省夏邑县人,大学本科,工程师,主要研究方向微波通信。
1引言5月12日,四川汶川地区突发大地震,造成大量房屋倒塌,交通、通信中断,人民生命财产受到重大损失,各种通信设施受到极大破坏,在这危急时刻,海事卫星、短波电台、移动应急通信车等应急通信担负起了抗震救灾第一时间的通信保障任务。
应急通信在许多突发灾难等紧急场合,能够迅速奔赴现场,快速建立起通信联系,把突发现场的各种活动场景和背景声音及数据传输到有关的指挥部门,以利于指挥部门做出最优的应急决策。
例如在黄河防汛抢险时,防洪应急通信系统的指挥车在事发现场,快速展开车载的通信设备,把现场各个不同角度的实况实时地传送到远在千里之外的防汛指挥中心,为领导、专家指挥抢险提供决策依据,这对抢险救灾,最大限度保障人民生命财产安全无疑有着重大的实际意义。
3G技术在防汛指挥系统可视化会商中的应用摘要:本文从3G 技术的特点和优势出发,提出了一种基于3G 网络技术的视频监控系统,详述了该系统的功能组成、组网方案、特点,如何利用3G 网络技术,在防汛指挥的视频监控中实现现场图像采集、传输、实时视频监控等功能。
关键词:3G技术防汛指挥视频监控无线通信前言近年来,随着移动技术和网络技术的不断发展,我国相继建设了基于多种现代通信技术、移动技术、网络技术的国干网络。
由于各级政府对防汛防旱工作的越来越重视,这些技术在汛情预报、信息采集、工程管理、防汛调度等防汛防旱的日常工作中发挥了显著作用。
不过,由于现有防汛通信网络在网点布设、移动性、抗毁性等方面仍然存在较多不足,构建新一代的防汛无线通信网络已成当务之急。
3G网络技术的到来,为防汛无线通信网络的快速发展提供了良好机遇。
随着3G技术的日益成熟,网络覆盖的更加广阔及通信资费的逐步降低,3G技术的应用将是防汛视频监控系统建设和技术升级的最佳选择。
一、3G 无线网络视频监控系统(一)3G无线网络视频监控系统概述3G无线网络视频监控系统是最新的基于3G通信网络的多媒体视频监控系统。
它把摄像机图像经过视频压缩编码模块压缩,通过智能无线通讯终端发射到3G网络,实现视频数据的交互、发送、接收、加解密、加解码以及链路的控制维护等功能。
根据应用,把实时动态图像传到距离用户最近的3G网络运营商的(中国电信、中国移动、中国联通)通信网络(根据当地3G网络发展情况进行选择)。
用户可以方便地通过Internet 或智能终端从系统监控中心得到实时图像信息。
该系统整合了3G网络和Internet网络的优势,无论您身在何处、任何时间,都可以迅速接入系统,随时随地的进行远程视频监控管理。
(二)3G无线网络视频监控系统功能结构该系统主要由五部分组成, 即前端视频采集部分、承载网络、中心平台、监控中心、访问客户端。
前端视频采集部分:前端视频采集部分设备由高清度变焦摄像机、室外云台、控制解码器、3G无线网络视频服务器构成。
防汛抗旱指挥系统建设情况汇报尊敬的领导们:近年来,随着气候变化的加剧,我国全国各地暴雨、干旱等极端天气频繁发生,造成了严重的人命和财产损失。
为了有效应对这些自然灾害,我国各地积极投入大量人力、财力和物力,不断完善防汛抗旱指挥系统。
以下是本人针对指挥系统建设情况的汇报。
一、指挥系统建设背景防汛抗旱指挥系统建设是应对自然灾害的必然要求。
近年来,我国范围内的暴雨、洪水、干旱等自然灾害日益频发,使得防灾减灾成为国家的重大战略,各级政府、企事业单位和社会各界都非常重视防灾工作的开展。
在这种背景下,建立一套科学、规范的防汛抗旱指挥系统,显得尤为重要。
二、指挥系统建设的基本情况1.建设目标防汛抗旱指挥系统建设的目标是为了能够在自然灾害发生时,快速、准确、有效地掌握灾情,并组织各类救援力量,最大限度地减少损失。
2.建设内容本次指挥系统建设主要包括:信息系统建设、应急预案制定、应急救援防汛基础设施建设、应急救援人员培训等方面。
3.主要建设步骤基于一些前期的调研和分析,我们确定了以下步骤:(1)需求调研和分析,明确防汛抗旱指挥系统的功能需求和用户需求。
(2)系统规划设计,建立适应本地实际的指挥系统架构。
(3)系统采购,选择适合城市特点的设备和软件,确保系统的可靠性和高效性。
(4)系统实施,进行指挥系统的组建和部署,并开展相关的培训和知识传递,保证系统正常运转。
(5)系统运维与更新,对系统进行日常维护和更新,以确保系统的持续性和发展性。
三、指挥系统建设的实施效果指挥系统建设的实施效果如下:1.信息化程度提高本系统建设促进了信息化的“绿色通道”建设,大幅提升了信息反应速度和处理效率。
通过信息化手段,我们能够最大限度地减少汛情信息过程中可能产生的延误和失误。
2.适应性增强根据不同地方的实际情况,我们对指挥系统进行了个性化扩展定制,为防汛抗旱工作所提供的更完善的服务。
3.应急反应更加迅速本系统建设后,各级领导能够及时掌握汛情信息,及时响应和协调汛后救援力量,为救援工作的顺利开展提供了有力保障。
防汛应急预案演练内容包括防汛应急预案演练是指根据防汛应急预案的相关要求,模拟真实的防汛灾害情境,组织人员开展演练活动,以检验和提高应急预案的实施效果。
预案演练的内容包括以下几个方面:1.组织体系和指挥系统:防汛应急预案演练的首要任务是检验和完善组织体系和指挥系统。
这包括指挥链条、应急响应机制、部门协作机制等方面的演练。
通过模拟真实情境,考察指挥系统的灵活性、各类信息的传递和沟通效果等。
2.人员组织与行动:防汛应急预案演练需要测试人员的组织能力和行动能力。
演练中,应设定相应人员的角色,并指定其职责与任务,测试其在面对灾害时的反应能力。
演练中应模拟日常生活中常见的灾害情境,并通过实地勘查、模拟抢险救援等方式,实际操作检验人员的能力与技巧。
3.信息系统与通讯保障:在防汛应急预案演练中,信息系统和通讯保障是至关重要的环节。
演练中,需要测试信息系统的可靠性、信息传递的速度和准确度等方面。
同时,还需要测试通讯设备的稳定性、应急通讯网络的畅通性等。
可采用模拟通信中断、网络瘫痪等情况,测试信息系统和通讯设备的应急保障能力。
4.装备与物资保障:防汛应急预案演练需要检验装备和物资保障的可行性和有效性。
演练中,应模拟灾害现场,检验抢险救援装备和物资的配备情况,测试装备使用和物资调配的效果。
例如,测试抢险队伍的应急装备与防护用具的使用情况,测试物资的储备与调配制度等。
5.群众救助与安置:防汛应急预案演练也需要检验群众救助与安置措施的有效性。
演练中,应设定群众的角色,模拟灾害发生后的应对措施。
测试群众疏散与安全防护的组织能力,测试群众接收与安置设施的运行状况,通过实地演练检验群众救助与安置措施的合理性和可行性。
综上所述,防汛应急预案演练的内容包括组织体系与指挥系统、人员组织与行动、信息系统与通讯保障、装备与物资保障以及群众救助与安置等方面。
通过演练,可以检验和完善应急预案,提高各级应急机构和人员的应急响应能力和抗灾能力,保障灾害发生时人员的生命安全和财产安全。
防汛指挥调度平台建设方案(清楚明了)防汛指挥调度平台建设方案近年来,在城市快速扩张和气候剧烈变化的双重影响下,城市内涝现象频发,城市内涝已经成为我国各大城市面临的新的挑战.针对洪涝灾害频发,为了预防和减轻暴雨洪水灾害,在暴雨洪水预报、防台防洪调度、防台防洪工程运用等方面进行的有关工作.建设防汛应急调度指挥系统平台势在必行,中科智水研发了这套防汛指挥调度平台,本系统面向防汛决策指挥,建成一个集信息采集系统为基础、通信系统为保障、计算机网络系统为依托、决策支持系统为核心的全面防汛指挥调度平台.系统先进实用,高效可靠,为各级防汛管理部门提供集汛前、汛中、汛后全方位的系统,本文将从五个部分对防汛指挥调度平台的建设提供完整解决方案.第一部分,平台定位第二部分,平台建设目标第三部分,平台总体架构第四部分,平台功能设计第五部分,平台优势管网监测信息水厂监测信息泵站监测信息河道监测信息桥区监测信息应急调度指令管网运维信息位置信息现场图片汛情信息指令信息车辆信息指令信息汛情信息指挥信息防汛指挥调度系统管网设施管理系统污水泵站SCADA车载监控系统防汛人员手持终端移动指挥车载系统在线监测系统客服案件信息客户服务管理系统调蓄池SCADA污水处理厂SCADA视频图像网络通讯语音通讯视频监控电视会议即时通讯800兆电台对讲系统雨水泵站SCADA河道闸坝SCADA一、平台定位防汛指挥调度平台的建设,旨在为城市防汛和安全运营工作建立一个贯穿汛前、汛中、汛后全流程的业务支撑平台;建立一套集汛期应急调度、资源预案管理、模拟仿真为一体的协同指挥平台,实现动态感知、资源整合、智能分析、辅助决策,提高城市防汛管理能力,进而有效的支撑城市平安度汛.二、平台建设目标该平台的建设旨在实现四点目标,1、实现汛情数据的实时采集与展示,2、实现防汛资源的实时监控,3、实现防汛工作信息的实时交互,4、支撑起汛前、汛中、汛后的管理工作.三、平台总体架构平台的总体架构,可以概括为四个层级:第一层级,数据采集该平台支持污水处理厂、再生水厂、管网、泵站、城市河湖、下凹桥区等防汛要素的数据采集.平台采用统一数据采集体系进行数据采集,利用智能终端设备采集泵站数据、积水点积水数据、河道水位数据、独立雨量站数据以及人员、装备、物资等数据.统一数据采集体系提供PLC接口、上位机OPC接口、IO接口、TCP 接口、串口等数据采集接口采集各种数据.第二层级,数据存储平台采用hadoop技术与关系型数据库结合的方式进行数据存储,利用hadoop存储海量泵站实时运行数据,利用关系型数据库存储业务管理、业务分析、综合查询数据.第三层级,业务功能平台在以上基础的支撑下,实现汛情监测、汛情预警、防汛布控、指挥调度等各项业务功能,满足不同角色用户的使用需求.第四层次,用户角色平台的用户角色包括防汛应急指挥中心、防汛指挥部、分指挥部、移动指挥车、现场防汛抢险单元、一线巡查组等,平台针对角色不同的用户,提供不同的软件界面与业务功能,方便用户使用.四、平台功能防汛指挥调度平台的功能包括通知通告、防汛布控、汛情实况、防汛实况、预警预报、专题分析、统计报表、综合查询、指挥中心管理、设备管理以及外部信息管理等.1.防汛布控防汛布控功能支持汛前布控要求发布、布控情况反馈、预案执行情况反馈等功能.2.汛情实况汛情实况功能主要包括雨情监测、河道水情、积水点水情、气象信息、交通实况等内容,为防汛指挥调度提供基础的汛情信息.3.防汛实况防汛实况功能为防汛指挥调度人员提供泵站、人员、车辆、装备、物资等防汛要素的位置、运行状态、存量等信息.4.专题分析专题分析功能提供单站场降雨分析、降雨重现期分析、单站雨强分析、降雨分布分析、等雨量线分析等内容.平台由具体业务分析需求出发,综合大量数据进行挖掘分析,为指挥调度人员提供多维度多层次的数据分析服务,实现决策支持.5.汛情预测智能分析基于城区下凹桥区泵站运行、降雨和积水情况建立桥区管网模型,根据预测降雨模拟泵站运行和桥区积水情况,以实现泵站智能化控制,也可对现存问题,或改造设计的方案进行模拟复核.6.统计报表平台提供常规防汛业务统计报表,并可根据客户实际需要定制开发专用统计报表.7.综合查询平台提供数据的通用查询及组合查询功能,为客户提供实时数据、历史数据的综合查询服务.综合查询结果支持图表方式展现.8.外部信息管理外部信息管理主要提供排水事件信息及外部舆情信息,提供与防汛、积水等有关的百度新闻、新浪微博等舆情信息.9.指挥中心管理系统提供指挥中心日常管理功能,包括预案管理、会商管理、值班管理、调度管理、知识管理等内容.10.移动应用功能平台对实时降雨信息、泵站运行情况、桥区积水信息以及排河口液位信息等关键数据进行提取归纳,防汛相关人员通过手机浏览器在任何时候、任何地方都能够及时、快速的访问这些信息.移动终端信息服务主要包含汛情总览、降雨实况、泵站实况、桥区实况、河道实况、水厂抽升、综合分析、降雨历史、桥区历史、河道历史等主题.五、平台优势该平台的优势主要表现为两点,第一点,成熟度,该平台在我国的超大城市北京连续成功应用五年,而这五年正值北京城市内涝严重时期.第二点,技术水平,系统可直连终端设备,支持多个监测项目,支持防汛物资移动互联;具备大数据处理能力与决策支持能力.。
防汛应急通讯指挥系统建议书为了满足防汛工作的高标准、高要求,在原有有线通信、移动手机通信、微波通信等通信手段的基础上,利用车载(便携)卫星通信系统和COFDM单兵现场影象采集设备和计算机设备,组成“防汛应急通信指挥系统”势在必行。
“防汛应急通信指挥系统”旨在汛情紧急情况下或突发事件发生时,立即出动(或根据汛情预先出动),能第一时间将现场的影像信息经系统采集与处理后,及时地将现场影象信息准确地传递到后方指挥部或远方上级指挥机关,并通过话音和数据沟通,供防汛指挥、调度决策之用。
一、需求分析1、在水库堤防现场或其他重要场合,摄像人员的实时图像、现场声音可以通过无线通信的方式传送到一定距离外的指挥车;指挥车一方面可以实时监控现场影音,另一方面再通过无线(卫星)信道将影音传送到上级指挥中心。
2、根据防汛业务中图像的分析、存储等应用需要,现场图像传输应具备高质量:图像的数字编解码应达到720*576或D1分辨率;无线信道速率应达到512Kbps;图像传输延时应尽量小。
3、防汛现场或其他重要场合所发生的环境复杂,,无法或很难找到“通视”的路由,所以从拍摄的现场到指挥车的无线图像传输必须具备“绕射”“穿透”的效果,应可以采用全向发、全向收模式,才能满足灵活、机动、便捷、快速的应用要求。
4、摄像员一端的无线图像发射设备应体积小、重量轻,可背负使用,采用全向发射天线,通视环境下传输距离不小于3公里,阻挡环境下传输300-1000米1;5、由于需要覆盖的范围很大,如果使用微波需要建设多个接收基站,工程量大,频点申请的费用也很高,而且无法做到百分百覆盖可能出现问题1阻挡环境的传输距离受具体环境、天线高度等直接影响。
此处为建议指标。
的地区。
所以,指挥车到指挥中心的传输建议采用卫星方式,可以实现指挥中心到单兵的双向音视频传输。
6、摄像员可与指挥车进行全双工或半双工通话,接收现场指挥。
二、技术体制分析及设备选型建议1、技术体制选型分析目前,无线图像传输的技术体制可大致分为:模拟传输、数字/网络电台、GSM/GPRS、CDMA、数字微波、扩频微波、无线网、COFDM(正交频分复用)等。
应该说各种体制均有自身的优势。
大体上:●模拟传输为淘汰的技术,其优势是价格低廉,但其为单载波技术,仅仅在通视环境下应用,不能在阻挡环境中和移动中使用。
●数字/网络电台价格低,很多采用跳频技术,但本质上为单载波调制;有效传输速率有限,一般在100-300Kbps,无法传输高质量图像(大于2Mbps)。
●GSM/GPRS、CDMA为移动通信公网技术,很成熟,但传输速率有限,一般在100Kbps级,无法传输高质量图像(大于2Mbps);保密机制不健全,如建设专用网,其小区制覆盖将意味着天价建设成本。
●数字微波、扩频微波可以提供高速率链路,但均为单载波调制技术体制,仅仅在通视环境下应用,不能在阻挡环境中和移动中使用。
●无线网技术发展很快。
802.11FHSS(跳频调制)、802.11(b)DSSS(直序扩频)可以提供约1-5 Mbps净速率,但因它们的单载波调制体制,仅仅在通视环境下应用,不能在阻挡环境中和移动中使用。
802.11a(52载波)、802.11g在物理层采用了OFDM多载波调制,但载波数量较少,如802.11a为52个子载波,实际应用中对比802.11FHSS表现出少量的“绕射”能力;它们一般应用于办公室内无线局域网,用于室外需配置定向天线。
●COFDM(正交频分复用)调制技术是最新的无线传输技术,它是真正的多载波技术,子载波数量达到1704载波(2K模式),甚至8K模式,同时也真正在实际使用中实现了“抗阻挡”、“非视距”、“动中通”的高速数据传输(2-20Mbps),表现出卓越的“绕射”、“穿透”性能。
根据需求分析,第一,防汛指挥业务中的无线图像必须实现阻挡环境下的传输,第二,必须提供高质量图像传输。
第三,图像发射端、接收端必须机动灵活,移动中也能可靠传输,可以采用全向收发天线,安装便捷。
通过对以上业务要求的分析,我们认为,COFDM技术体制的设备能满足防汛现场高质量图像传输的需求。
根据我区防汛应急通信工作提出的覆盖全区的要求,我们建议选用新一代IP 网络卫星移动图像传输系统LongSight E4E-IP系统,卫星通信具有无缝覆盖、不受地理环境限制等诸多优点,加上便携式移动端站具备的机动灵活和快速开通的特点,可以在任何时间、任何地点开通并投入使用,能够满足处理紧急突发事件的需求。
再配合LSM-8000DB单兵COFDM高清移动视频传输设备,可以组成一套覆盖整个宝安区的“防汛应急通信指挥系统”。
一、系统构成根据防御特大汛情的特殊需要,“防汛应急通信指挥系统”采用单兵传送事故现场的图像到指挥车,指挥把单兵的图像、语音等信息通过卫星通信方式,发送到防汛指挥中心或应急指挥中心。
卫星系统由一个固定中心站和一个车载移动端站构成。
中心站设在指挥中心,移动端站为便携式,能够快速自动对星,两点之间实现双向互动传输,传输内容包括一路512Kbps的动态图像、一路话音和一路数据。
图1、系统整体结构1、LSM-8000DB 单兵COFDM移动多媒体传输系统。
COFDM移动多媒体传输系统是最为关键的前端采集设备,是解决动中通的基石。
该系统设备的主要特点如下:(1)绕射能力强,采用UHF 频段,具有更强的绕射能力,可在非视距环境下工作。
适应各种复杂环境要求。
(2)覆盖范围广,在典型的城市环境下单个中心站的覆盖范围可达到10-30km。
个人背负式终端到移动车的通信距离可到1-5km;(3)抗干扰能力强,对抗频率选择性衰落或窄带干扰及信号波形间的干扰性能优越,通过各个子载波的联合编码,具有很强的抗衰落能力。
在单载波系统中(如数字微波,扩频微波等),单个衰落或干扰能够导致整个通信链路失败,但是在多载波COFDM系统中,仅仅有很小一部分子载波会受到干扰,并且这些子信道还可以采用纠错码来进行纠错,确保传输的低误码率。
(4)抗衰落能力强,采用了COFDM的分集接收技术,具有更强的多径分集作用,特别适合城市快速移动的工作环境;采用空间分集、时间分集等多种先进的分集技术,极大增强系统的抗衰落能力。
上述先进技术的采用保证了产品在复杂的工作环境下具有优势的接收灵敏度。
(5)优异的移动性能:通过全面的系统总体设计和多项先进技术的实施,设计移动速度可达500km/h;目前实际环境下的路测速度180km/h,特别适应在机载、车载、舰载等高速移动环境下的工作要求,满足不同用户的工作需求。
(6)背负式产品提供电池供电,供电时间>2小时;(7)完善的整体解决方案:提供从个人背负式到车载远端站到中心站端到端的整体集成解决方案,实现移动环境下远距离、大范围内的视频、音频、数据等多媒体信息的高速、实时、同步传输;(8)接口多样、灵活:提供调试、业务等多种数据接口和本地状态监控,使用灵活方便。
可方便地和图像编解码器连接,另外还可以提供宽带数据业务接口。
也可以根据用户要求提供视频和语音信号接口,连接多种视频源,更方便用户使用;(9)充分考虑了设备的电磁兼容性、抗震性、温度、湿度等适合野外工作环境的产品特征。
(10)设备安装简单、方便,周期短、难度小。
(11)受到发射机功率的限制,因为由人员携带的设备在功耗和功率上都必须降低要求,对发射机的供电和天线的长度以及设备的体积和重量都要综合考虑,因此,传输距离较短。
在城市环境同一水平面的街道上,我们通过测试得出的传输距离一般在阻挡不是非常严重的情况下可以达到1公里左右,最远能达到3公里。
在城市环境同一水平面路面上,无阻挡情况下可以传输3-5公里以上。
图2 背负式单兵发射前端传输到指挥车图3 LSM-8000DB 单兵便携发射和接收示意图片技术指标:工作频段:300-2400MHz可定制信道带宽: 8MHZ图像压缩格式:MPEG2;输出功率:1-2W传输距离:视距3-5公里,非视距1-3公里;视频速率:大于1-20Mbit/S(速率可调)视频输入:PAL;音频通道:两路;传输时延:350毫秒移动速度:达到180KM/h;工作温度:0~65 C湿热度:不小于95%;线标准:625;分辩率:720水平线 576垂直线;使用环境:防水、防盐雾、防震、防尘;供电:AC 220V或DC10~16V;摄像设备接口:复合VIDEO BNC接口,声音2通道:(单声、立体声)左/右;电源充电设备接口:DC14.8V充电重量:1.5KG尺寸:200X150X60 mm1.LongSight E4E-IP卫星视频系统利用IPSTAR卫星系统,在室外提供无线传输功能,用户可传输数据或双向收发视频(4M下行,1M上行),可实现Full HD 高清(1920×1080)视频传输。
2.E4E-IP卫星视频系统2.1.设计要求●利用IPSTAR卫星网络实现移动宽带接入;●配备高性能小型卫星天线;●双向数据或视频传输;●多点视频会议;●兼容CDMA或未来3G通信方式。
2.2.系统功能●高性能小型卫星天线⏹使用目前最先进卫星技术,利用小尺寸卫星天线实现移动宽带接入●基于支持TCP/IP协议的卫星链路进行数据/图像传输,可实现Full HD高清(1920×1080)⏹上行2M,下行4M⏹指挥车——指挥中心1路Full HD高清(1920×1080)图像声音传输◆1路Full HD+4路CIF◆2路D1⏹指挥车——指挥中心双向视频会议⏹1路双向CIF格式视频会议传输+1路指挥车到指挥中心D1图像传输。
⏹指挥车——指挥车——指挥中心多点图像通信◆可以构成多点图像通信系统。
●多点视频会议功能⏹实现点对点传输,点对多点传输,并能实现多方视频会议功能●语音通信功能⏹可在图像传输同时实现1~10路IP电话传输⏹可接驳集群对接机中继电台,实现对讲机中继●现场组建WLAN无线网络●便携式设计⏹车上天线、车上通信设备机架、发电设备可以方便拆下,只需要两个人便可实现⏹在有特殊需要的时候可以将整套系统搬到大楼顶上使用,方便在任何地方建立临时指挥部●兼容CDMA或未来3G通信方式图像传输方式.2.3.系统性能●移动宽带接入,最大4M下行,2M上行●图像性能指标(在网络正常的情况下)⏹卫星链路:分辨率根据卫星链路带宽可在Full HD高清(1920×1080),D1(704×576),HALF D1(704×288),DCIF(528×384),CIF(352×288)中选择,15~30帧/秒,16Bit色●中心服务器性能⏹最大支持50路车载设备并发传输⏹支持同时多路观看同一路视频图像(视有线网络带宽)⏹支持权限管理⏹支持录像功能(基本配置为可存储共1500小时传输录像视频资料)⏹历史图像查询功能2.4.系统工作流程2.4.1.基本工作流程用户启动系统,通过IPSTAR系统自动接入互联网或专用网络,在室外进行无线数据传输或视频传输,传输到指挥中心。
