建筑装饰材料本章提要本章讲述建筑装饰材料基本的功能和选用原则。
介绍常用装饰材料中的建筑陶瓷、建筑玻璃、铝合金型材及其制品、塑料壁纸和墙布、装饰涂料。
重点掌握建筑装饰材料的功能和常用品种、性能以及使用要点。
本章内容13.1装饰材料的功能及选用13.2建筑装饰陶瓷13.3建筑玻璃13.4铝合金型材及制品13.5塑料壁纸和墙布13.6装饰涂料13.1 装饰材料的功能及选用13.1.1 装饰材料的功能建筑装饰材料一般是指主体结构工程完成后，进行室内外墙面、顶棚、地面和室内空间装饰装修所需要的材料。
对装饰材料的基本要求是：装饰材料应具有装饰功能、保护功能及其他特殊功能。
一个建筑物的内外装饰是通过装饰材料的质根据建筑物的特点以及对外观效果、室内美化和使用功能的要求，选用性质不同的装饰材料或对一种装饰材料采用不同的施工方法，就可使建筑物获得所需要的色彩、色调，从而满足所要求的装饰效果。
建筑物外墙结构材料直接受到风吹、日晒、雨淋、霜雪和冰雹的袭击，以及腐蚀气体和微生物的作用，耐久性受到威胁。
内墙材料同样在水汽、阳光、磨损等作用下也会损坏，金属材料会锈蚀，木材会腐朽。
选用性能适当的装饰材料，能有效地保护建筑物主体，提高建筑的耐久性，降低维修费用。
装饰材料除了有装饰和保护功能外，还有改善室内使用条件(如光线、温度、湿度)、吸音、13.1.1.3 其他特殊功能13.1.2 装饰材料的选用选用装饰材料的基本原则是：好的装饰效果、良好的适用功能、合理的耐久性和经济性。
要获得建筑物好的装饰效果首先应考虑到设计的环境、气氛。
其次，好的装饰效果还需要充分考虑材料的色彩。
选择装饰材料还应考虑到功能的需要，并且要充分发挥材料的特性。
还应考虑装饰材料的耐久性和维修费用。
13.2 建筑装饰陶瓷陶瓷是用粘土及其他天然矿物原料，经配料、制坯、干燥、焙烧制成的。
陶瓷制品又可分为陶、瓷、炻三类。
陶、瓷通常又各分为精(细)、粗两类。
建筑装饰陶瓷通常是指用于建筑物内外墙面、地面及卫生洁具的陶瓷材料和制品，另外还有在园林或仿古建筑中使用的琉璃制品。
它具有强度高、耐久性好、耐腐蚀、耐磨、防水、防火、易清洗以及花色品种多、装饰性好等优点。
13.2.1 釉面内墙砖釉面内墙砖是用于室内墙面装饰的精陶薄片状制品，其表面釉层具有多种色彩或图案，主要品种及特性见表13.1。
釉面内墙砖表面形状有正方形、长方形和异形配件砖，主要规格尺寸见表13.2（见P168）。
釉面内墙砖要求尺寸准确、平整、表面光滑，根据外观质量要求分为优等品、一等品、合格品三个等级，见表13.3。
表13.1 内墙砖的主要品种及特点种类代号特点说明白色釉面砖F，J 色纯白，釉面光亮，粘贴于墙面清洁大方彩色釉面砖有光彩色釉面砖YG 釉面光亮晶莹，色彩丰富雅致无光彩色釉面砖SHG 釉面半无光，不晃眼，色泽一致，柔和装饰釉面砖花釉砖HY系在同一砖上施以多种彩釉，经高温烧成。
色釉互相渗透，花纹千姿百态，有良好的装饰效果结晶釉砖JJ 晶花辉映，纹理多姿斑纹釉砖BW 斑纹釉面，丰富多彩大理石釉砖LSH具有天然大理石花纹，颜色丰富，美观大方种类代号特点说明图案砖白地图案砖BT系在白色釉面砖上装饰各种图案，经高温烧成。
纹样清晰，色彩明朗，清洁优美色地图案砖YGTDYGTSHGT系在有光(YG)或无光(SHG)彩色釉面砖上，装饰各种图案，经高温烧成，产生浮雕、缎光、绒毛、彩漆等效果，做内墙饰面，别具风格瓷砖画及色釉陶瓷字砖瓷砖画—以各种釉面砖拼成各种瓷砖画，或根据已有画稿烧制成釉面砖，拼装成各种瓷砖画，清洁优美，永不退色色釉陶瓷字砖—以各种色釉、瓷土烧制而成，色彩丰富，光亮美观，永不退色表13.3 内墙砖的外观质量(GB/T 4100—92)项目优等品一等品合格品表面缺陷开裂、夹层、釉裂不允许背面磕碰深度为砖厚的1/2不影响使用剥边、落脏、釉泡、斑点、坯粉、釉缕、橘釉、波纹、缺釉、棕眼、裂纹、图案缺陷、正面磕碰距离砖面1m处目测无可见缺陷距离砖面2m处目测缺陷不明显距离砖面3m处目测缺陷不明显色差基本一致不明显不一致白度(白色釉面砖要求) 大于73度或供需双方自定13.2.2 陶瓷墙地砖墙地砖包括外墙装饰用贴面砖和室内、外地面装饰铺贴用砖，由于目前这类砖的发展趋势是既可用于外墙又可用于地面，因此称为墙地砖。
墙地砖多为炻质，也有粗瓷质的，坯体密实、强度高。
表面分无釉(无光面砖)和有釉(彩釉砖)两种。
13.2.2.1 彩色釉面墙地砖彩色釉面墙地砖简称彩釉砖，表面形状为正方形和长方形两种，单边长100~400mm，厚度一般为8~12mm。
彩釉墙地砖色彩图案丰富多样，表面可制成光滑的平面、压花的浮雕面、纹点面或其他釉饰面，具有材质坚固耐磨、易清洗、防水、耐腐蚀等优点。
按《彩色釉面陶瓷墙地砖》（GB 11947—89）的规定，彩釉砖的物理化学性能应满足表13.4的要求。
表13.4 墙地砖理化性能项目技术要求吸水率(%) ≤10耐急冷急热性经3次急冷急热循环不出现炸裂或裂纹抗冻性经20次冻融循环不出现破裂、剥落或裂纹弯曲强度平均值(MPa) ≥24.5无釉陶瓷地砖简称无釉砖，是表面不施釉的耐磨炻质地面砖。
表面分为无光和有光两种，后无釉砖一般以单色或加色斑点为多，表面可制成平面、浮雕面、沟条面(防滑面)等，具有坚固、耐磨、抗冻、易清洗等特点，适用于建筑物13.2.2.2 无釉陶瓷地砖劈离砖是将按一定配比的原料，经粉碎、炼泥、真空挤压成型、干燥、烧结而成。
成型时两块砖背对背同时挤出，烧成后才“劈离”成单块，故而得名劈离砖。
劈离砖色彩多样，自然柔和，表面形式有细质的或粗质的，有上釉的，也有无釉的。
劈离砖的品种有平面砖、踏步砖、阴角砖、阳角砖、彩色釉面或表面压花等形式。
平面砖又分长方形、双联条形、方形等。
麻面砖是采用仿天然花岗岩石的色彩配料，压制成表面凹凸不平的麻面坯体经焙烧而成。
砖表面酷似人工修凿过的天然花岗石，自然粗犷，有白、黄、灰等多种色彩。
麻面砖吸水率小于1%，抗折强度大于20MPa，薄型砖适用于外墙饰面，厚型砖适用于广场、码头、停车场、人行道等铺设。
彩胎砖是一种本色无釉瓷质饰面砖，它采用仿天然岩石的彩色颗粒土原料混合配料，压制成多彩坯体后，经高温一次烧成的陶瓷制品。
富有天然花岗石的纹点，质地同花岗岩一样坚硬、耐久。
彩胎砖表面有平面和浮雕型两种，平面的又分磨光和抛光两种。
表面经抛光或高温瓷化处理的彩胎砖又称抛光砖或玻化砖。
陶瓷锦砖俗称马赛克，是由各种颜色的多种几何形状的小瓷片(长边一般不大于50mm)，按照设计的图案反贴在一定规格的正方形牛皮纸上，每张(联)牛皮纸制品面积约为0.093m 2，每40联装一箱，每箱可铺贴面积约3.7m2陶瓷锦砖分为无釉和有釉两种，目前国内产品多为无釉锦砖。
13.2.2.6 陶瓷锦砖13.2.3 琉璃制品琉璃制品是以难熔粘土为主要原料，经制坯、干燥、素烧、施釉、釉烧而成。
建筑琉璃制品有瓦类(板瓦、筒瓦、滴水、沟头等)、脊类(扣脊、正吻等)、饰件类(兽、博古、花窗栏杆等)，还有琉璃桌、绣墩、花盆、花瓶等工艺品。
主要用于建造纪念性仿古建筑以及园林建筑中的亭、台、楼阁等。
琉璃制品表面色彩鲜艳、光亮夺目、质地坚密、造型古朴典雅，经久耐用，是我国特有的建筑艺术制品之一。

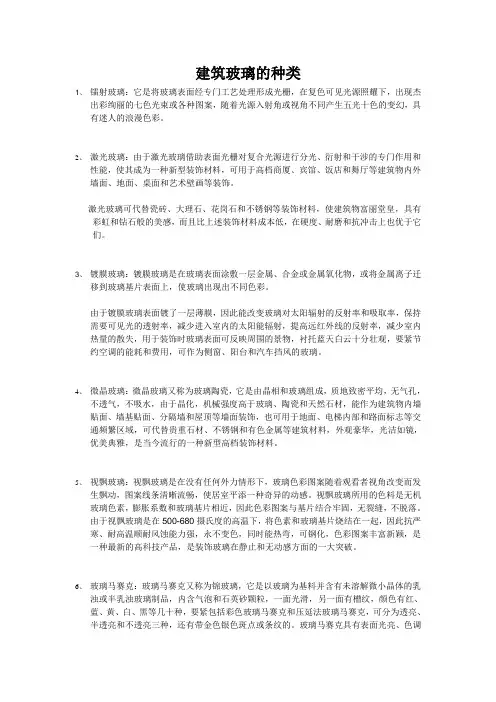

13.3 建筑玻璃玻璃的用途除采光、透视、隔声、隔热外，还有艺术装饰作用。
特种玻璃还兼有吸热、保温、玻璃系由石英砂、纯碱、长石及石灰石等在1600℃左右高温熔融后经拉制或压制而成。
如在玻璃中加入某些金属氧化物、化合物，或经特殊工艺处理后，又可制得具有某些特殊功能的特种玻璃。
玻璃的种类很多，按其化学成分有钠钙玻璃、铝镁玻璃、钾玻璃、硼硅玻璃、铅玻璃和石英玻璃等。
根据功能和用途，建筑玻璃可分为平板玻璃，等。
习惯上将窗用玻璃、压花玻璃、磨砂玻璃、磨光玻璃、有色玻璃等统称为平板玻璃 平板玻璃的生产方法有两种。
一种是将玻璃液通过垂直引上或平拉、延压等方法而成，称为普通平板玻璃。
另一种是将玻璃液漂浮在金属液(如锡液)面上，让其自由摊平，经牵引逐渐降温退火而成，称为浮法玻璃。
13.3.1 平板玻璃普通平板玻璃按厚度分为2mm 、3mm 、4mm 、5mm 四类。
浮法玻璃按厚度分为3mm 、4mm 、5mm 、6mm 、8mm 、10mm 、12mm 七类 。
平板玻璃具有良好的透光性能、较高的化学稳定性和耐久性，透光率84%以上；软化温度650~700℃；导热系数0.82~0.73W/(m·K)；膨胀系数8×10-6~10×10-6/K 。
平板玻璃按外观质量分为优等品、一等品、合格品三类，各项技术指标应符合GB 4871—95、GB 1114—8913.3.1.1 平板玻璃的规格、性能、质量标准各种平板玻璃的特点及用途见表13.5。
13.3.1.2 各种平板玻璃的特点及用途表13.5 各种平板玻璃的特点和用途品种工艺过程特点用途普通窗用玻璃未经研磨加工透明度好，板面平整用于建筑门窗装配磨砂玻璃用机械喷砂和研磨方法将普通平板玻璃处理表面粗糙，使光产生漫射，有透光不透视的特点用于卫生间、厕所、浴室的门窗压花玻璃在玻璃硬化前用刻纹的滚筒在玻璃面压出花纹折射光线不规则，透光不透视，有使用功能又有装饰功能用于宾馆、办公楼、会议室的门窗彩色玻璃透明彩色玻璃在玻璃原料中加入金属氧化物而带色耐腐蚀、抗冲刷、易清洗、装饰美观用于建筑物内外墙面、门窗及对光波作特殊要求的采光部位不透明彩色玻璃在一面喷以色釉，再经烘制而成13.3.1.3 平板玻璃的保管玻璃保管不当，易破碎和受潮发霉。
透明玻璃一旦受潮发霉，轻者出现白斑、白毛或红绿光，影响外观质量和透光度；重者发生粘片而难分开。
平板玻璃应轻放，堆垛时应将箱盖向上，不得歪斜与平放，不得受重压，并应按品种、规格、等级分别放在干燥、通风的库房里，并与碱性的或其他有害物质(如石灰、水泥、油脂、酒精等)分开。
13.3.2.1 钢化玻璃生产工艺有两种：一种是将平板玻璃在钢化炉中加热到玻璃软化温度(约650℃)，然后迅速冷却，从而在玻璃表面形成预加压应力。
另一种是钢化玻璃弹性好，抗冲击强度高(普通平板玻璃的4~6倍)，抗弯强度高(普通平板玻璃的3倍)。
钢化玻璃有平面钢化玻璃、曲面钢化玻璃两种。
13.3.2 安全玻璃系在两片或多片平板玻璃、钢化玻璃、磨光玻璃或其他玻璃之间嵌夹透明的塑料薄片，经热压粘合而成。
衬片多用聚乙烯醇缩丁醛、聚氨酯等塑料胶片。
夹层玻璃有平面夹层玻璃和曲面夹层玻璃两种。
这种玻璃受到剧烈振动或撞击破坏时，由于衬片的粘合作用，玻璃裂而不碎，具有防弹、防震、防爆性能。
夹丝玻璃也称防碎玻璃。
系以压延法生产的玻璃，当玻璃经过两个压延辊的间隙成型时，加入预先加热处理的金属丝或金属网，使之压于玻璃板中加工而成。
