施工图纸会审、设计技术交底会议纪要会议时间：＿____年_____月_____日会议地点：＿____会议室参会单位及人员：建设单位：＿____、＿____设计单位：＿____、＿____监理单位：＿____、＿____施工单位：＿____、＿____会议主持：＿____会议主题：施工图纸会审及设计技术交底会议内容：一、设计单位进行设计技术交底首先，设计单位的代表对本次工程项目的设计意图、设计要点、施工中应注意的事项等进行了详细的阐述。
1、建筑部分对建筑物的总体布局、功能分区、外立面造型等方面进行了说明，强调了建筑风格与周边环境的协调性。
介绍了建筑材料的选用原则，包括墙体材料、屋面材料、门窗材料等，要求施工单位严格按照设计要求采购和使用。
对建筑的防火、防水、保温等方面的设计要求进行了重点强调，确保建筑物的安全性和舒适性。
2、结构部分详细说明了结构体系的选型、基础形式、梁柱布置等，解释了结构设计的计算依据和主要参数。
强调了施工过程中对结构构件的保护措施，特别是在混凝土浇筑、钢筋绑扎等环节，要确保结构的质量和安全性。
对施工中可能遇到的特殊情况，如地质条件变化等，提出了相应的处理建议。
3、给排水部分介绍了给排水系统的设计方案，包括生活给水、排水、消防给水等系统的布置和管径选型。
强调了管道的敷设方式、坡度要求、防水处理等细节，确保给排水系统的正常运行。
对卫生器具的选型和安装要求进行了说明，要求施工单位按照标准图集进行施工。
4、电气部分阐述了电气系统的设计思路，包括供配电系统、照明系统、弱电系统等的设计方案。
对电气设备的选型、安装位置、线路敷设等提出了具体要求，强调了电气安全和防雷接地的重要性。
提供了电气系统的控制原理图和接线图，方便施工单位进行施工和调试。
二、施工单位提出图纸疑问及建议在设计单位交底结束后，施工单位的技术负责人结合现场施工条件和以往的施工经验，对施工图纸中存在的疑问和不足之处提出了以下问题和建议：1、建筑部分对于某些建筑节点的做法，施工单位认为不够详细，希望设计单位能够提供更详细的节点详图，以指导施工。
图纸会审会议纪要会议主题：项目名称图纸会审会议时间：具体时间会议地点：详细地点参会单位及人员：1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、施工单位：＿____、＿____4、监理单位：＿____、＿____会议内容：本次图纸会审旨在对项目名称的施工图纸进行全面审查和讨论，以确保图纸的准确性、完整性和可操作性，为项目的顺利施工提供有力保障。
会议由建设单位主持，各参会单位的专业技术人员对图纸进行了认真细致的审查，并就发现的问题和疑问进行了充分的交流和讨论。
首先，设计单位对项目的设计理念、总体布局、结构形式、建筑功能等方面进行了简要介绍，并对施工单位提出的一些疑问进行了初步解答。
施工单位在仔细研究图纸后，提出了以下主要问题和建议：1、在建筑平面图中，部分房间的尺寸标注不够清晰，导致施工放线存在困难。
建议设计单位进一步明确房间的开间和进深尺寸，并标注出墙体的定位轴线。
2、结构施工图中，某些梁柱节点的钢筋布置较为复杂，施工难度较大。
建议优化钢筋布置，以提高施工效率和质量。
3、给排水系统图中，部分管道的走向和标高与建筑图存在冲突。
建议设计单位进行核对和调整，确保管道安装的合理性。
4、电气施工图中，配电箱的位置设置不够合理，可能影响后期的使用和维护。
建议根据实际使用需求，重新调整配电箱的位置。
建设单位对施工单位提出的问题表示关注，并要求设计单位认真对待，尽快给出解决方案。
同时，建设单位也提出了一些要求和建议：1、设计单位应充分考虑项目的使用功能和美观要求，确保设计方案的合理性和先进性。
2、施工单位在施工过程中要严格按照图纸施工，如发现问题要及时与设计单位沟通，不得擅自变更设计。
3、监理单位要加强对施工过程的监督和管理，确保施工质量和进度符合要求。
设计单位针对施工单位和建设单位提出的问题和建议，进行了详细的记录和分析，并逐一给出了答复和解决方案：1、对于房间尺寸标注不清晰的问题，设计单位将重新核对并完善标注，确保施工放线的准确性。
图纸会审记录在建筑工程的施工过程中，图纸会审是一个至关重要的环节。
它是由建设单位、施工单位、监理单位等各方共同参与，对施工图纸进行详细审查和讨论的活动。
通过图纸会审，可以提前发现和解决设计中存在的问题，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。
一、图纸会审的目的图纸会审的主要目的是确保施工图纸的准确性、完整性和可行性。
具体来说，包括以下几个方面：1、检查图纸是否符合国家和地方的相关规范、标准和法规要求。
2、审查图纸中各个专业之间的衔接是否合理，是否存在冲突和矛盾。
3、核实图纸中所标注的尺寸、标高、坐标等数据是否准确无误。
4、评估施工图纸的施工难度和可行性，提出优化建议和解决方案。
5、明确工程的质量要求和验收标准，为施工提供明确的依据。
二、图纸会审的参与人员图纸会审通常由建设单位组织，施工单位、监理单位、设计单位以及其他相关单位的技术人员共同参加。
各方人员在会审中都发挥着重要的作用：1、建设单位：作为工程项目的业主，负责协调各方关系，提出项目的总体要求和期望。
2、施工单位：是图纸的直接使用者，对施工工艺和现场情况最为熟悉，能够从施工的角度发现问题并提出解决方案。
3、监理单位：代表建设单位对工程进行监督管理，对图纸的审查要严格把关，确保工程质量和进度。
4、设计单位：负责解释设计意图，回答各方提出的问题，并根据会审意见对图纸进行修改和完善。
三、图纸会审的准备工作为了确保图纸会审的顺利进行，各方需要提前做好充分的准备工作：1、施工单位应组织技术人员认真熟悉施工图纸，了解工程的特点和要求，对图纸中存在的疑问进行汇总整理。
2、监理单位要提前熟悉图纸，制定审查要点和重点，对施工单位提交的疑问进行初步审核。
3、建设单位应及时向各方提供完整的施工图纸和相关技术资料，并通知会审的时间、地点和议程。
4、设计单位要准备好设计说明和相关计算书等资料，以便在会审中进行解释和说明。
四、图纸会审的程序图纸会审一般按照以下程序进行：1、建设单位主持人介绍与会人员和会审的目的、要求。
图纸会审交底会议纪要图纸会审交底会议纪要时间： X年X月X日地点： XX会议室内容：XX工程施工图图纸会审及设计技术交底会议主持人：建立单位参加单位：XX〔建立单位〕XX〔设计单位〕XX〔勘察单位〕XX〔监理单位〕XX〔施工单位〕〔参会人员签到表附后〕交底内容如下：一、建筑专业：1、提问回复：2、提问回复：……二、构造专业：1、提问共 4 页，回复：2、提问回复：……三、给排水专业：1、提问回复：2、提问回复：……四、电气专业：1、提问回复：2、提问回复：……五、暖通专业：1、提问回复：2、提问回复：……XX工程施工图图纸会审及设计技术交底会议纪要共 4 页，〔以下无正文〕建立单位〔盖章〕：XXX设计单位〔盖章〕：勘察单位〔盖章〕：监理单位〔盖章〕：施工单位〔盖章〕：XXX XXX XXX XXX 共 4 页，【附会议签到表】XX公司 XX工程工程部X年X月X日共 4 页，图纸会审交底会议纪要 [篇2]工程名称：宏国际广场时间：二○一三年十二月二十六日地点：湖南兴鸿投资开发会议室主办单位：湖南兴鸿投资开发参加单位及人员：建立单位：湖南兴鸿投资开发郑登永唐伟杰马伟彪李华平刘达勘察单位：湖南省勘测设计院贺智铭周光余设计单位：湖南省建筑科学研究院李桂莲刘纯钢刘映菲毛泽平曾昭英张义长施工单位：长沙兆鑫建筑工程章汉其邹鑫邓元明王莎慧陈泽赵星薛兴达无梁楼盖供货单位：长沙巨星轻质建材股份周时监理单位：长沙升达建立工程工程管理肖斌李杰黄果谈献章彭建权质监部门：长沙市建立工程质量监视站文工张耀军杨健李浩会议内容：第一局部设计交底〔一〕建筑局部1、场地排水需满足设计及标准要求。
2、地下室防水等级为一级，按中南地区工程建立标准设计建筑图集《地下室防水》11ZJ311相关要求施工，需特别注意管道穿墙的防水施工。
3、卫生间混凝土防水反边不小于200高。
4、屋面排水找坡需满足设计要求，卷材反边不小于300。
5、栏杆的平安高度需满足标准要求。

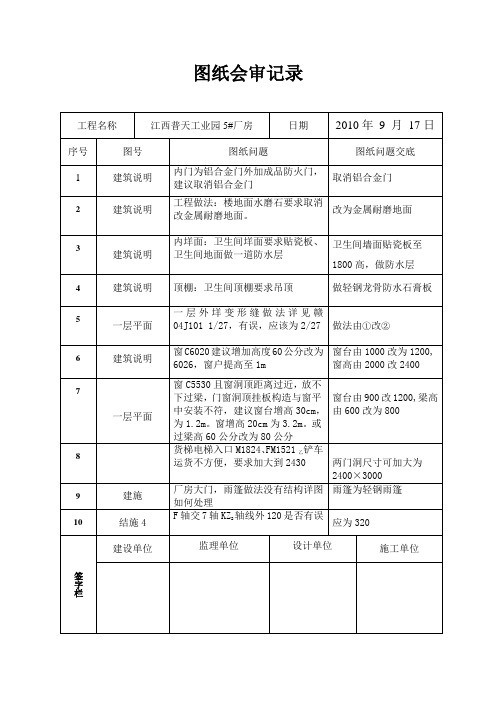

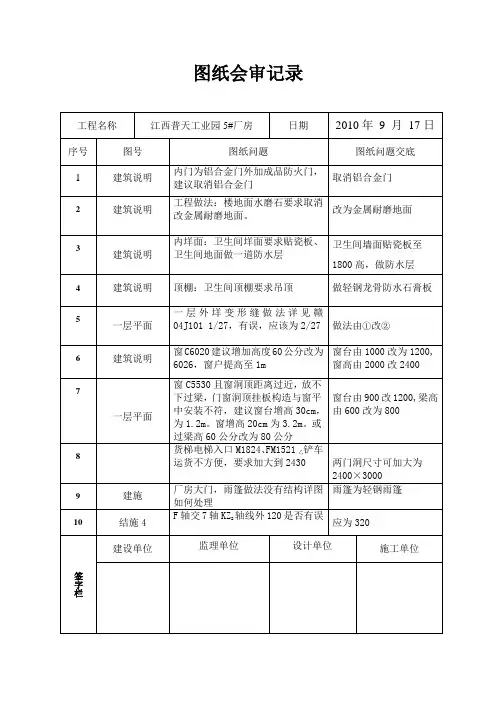

工程名称江西普天工业园5#厂房日期2010年9 月17日序号图号图纸问题图纸问题交底1 建筑说明内门为铝合金门外加成品防火门，建议取消铝合金门取消铝合金门2 建筑说明工程做法：楼地面水磨石要求取消改金属耐磨地面。
改为金属耐磨地面3建筑说明内垟面：卫生间垟面要求贴瓷板、卫生间地面做一道防水层卫生间墙面贴瓷板至1800高，做防水层4 建筑说明顶棚：卫生间顶棚要求吊顶做轻钢龙骨防水石膏板5一层平面一层外垟变形缝做法详见赣04J101 1/27，有误，应该为2/27做法由①改②6 建筑说明窗C6020建议增加高度60公分改为6026，窗户提高至1m窗台由1000改为1200,窗高由2000改24007一层平面窗C5530且窗洞顶距离过近，放不下过梁，门窗洞顶挂板构造与窗平中安装不符，建议窗台增高30cm，为1.2m。
窗增高20cm为3.2m。
或过梁高60公分改为80公分窗台由900改1200,梁高由600改为8008 货梯电梯入口M1824、FM1521乙铲车运货不方便，要求加大到2430两门洞尺寸可加大为2400×30009 建施厂房大门，雨篷做法没有结构详图如何处理雨篷为轻钢雨篷10 结施4F轴交7轴KZ2轴线外120是否有误应为320签字栏建设单位监理单位设计单位施工单位工程名称江西普天工业园5#厂房日期2010年9 月17日序号图号图纸问题图纸问题交底11建施顶棚变形缝处按赣04J101 1/29施工可否同意12建施货运电梯坑建议要做防水，可否提供具体做法坑外围做防水，具体做法甲方定13结构说明地基与基础第4条、梁坑等结构构件与土壤接触的侧壁宜做砖模，请问安装模板可以么满堂开挖可安装模版14建施009、010、011A、F轴雨篷顶标高5.00？按5.0015建施12T-1 1-1剖1轴窗台900而011为1200？按120016结施87、8轴线沉降分两边梁，梁边对齐柱边，缝宽100请确认两对齐柱边,缝宽10017建施部分楼梯间设防火门，是否统一设防火门楼梯间做乙级防火门18建施3部分玻璃太大，施工中修改一下可否檩条分割可由现场调整,应保证可开启面积19建施52-7轴A、F轴外挑板，建施7轴平柱边，结施过8轴60公分按建施施工吗？按建施20结施003J-12表，布置图B为3200而大样3980？J-12中大样第一台阶尺寸560改为780，详见变更签字栏建设单位监理单位设计单位施工单位工程名称江西普天工业园5#厂房日期2010年9 月17日序号图号图纸问题图纸问题交底21结施003A、F交3~7（11~14）轴柱700到4.6m标高后为500？（按建施009.010）详见变更22结施004A列7轴320而003图为370？详见变更003图中J-12大样中A列7轴370应为320，630应为68023结施006大样一、二竖挂板标高17.9m应为18.1m？JKL8（7）梁配筋？1-1、2-2剖与平面不符（梁标号）大样一、二竖挂板标高应为18.5m，JKL8（7）梁配筋见变更，JKL4应该为JKL5，JKL5应该为JKL624结施0088轴大样三的位置与建施005-010图不符,大样三标高17.9m应为18.1m。

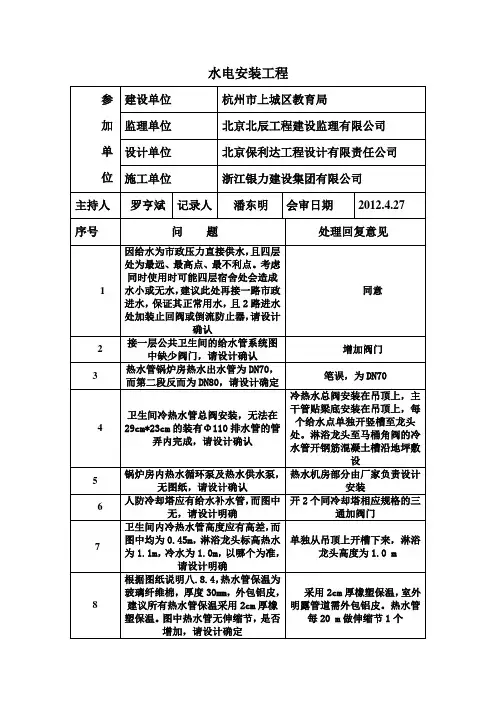

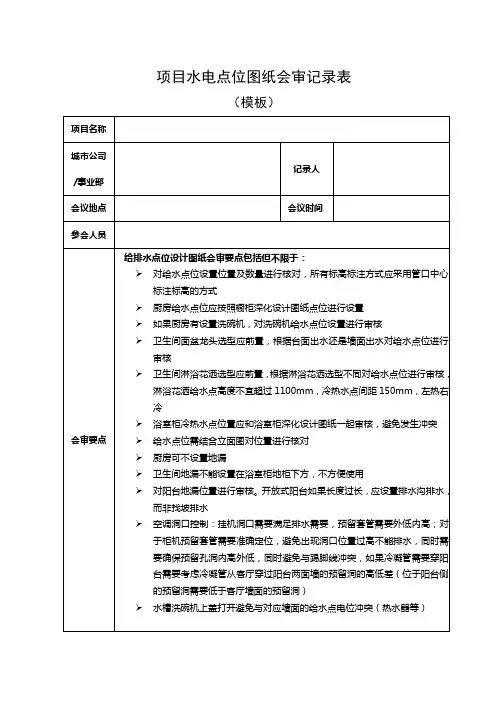

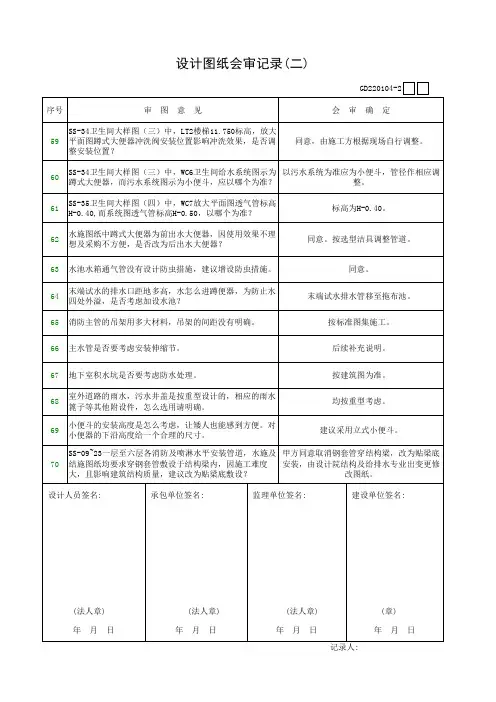

水电图纸会审记录一、会审时间与地点会审时间：＿____年_____月_____日会审地点：＿____会议室二、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____三、会审内容（一）给排水部分1、图纸中对于给水管材的选型和规格说明是否清晰明确？经会审发现，部分给水管的材质和管径在图纸中表述不够详细，可能导致施工过程中的材料采购和安装出现偏差。
建议设计单位进一步明确给水管的材质，如 PPR 管、PE 管等，并标注清楚管径大小及对应的使用部位。
2、排水系统的坡度设计是否合理？在图纸中，部分排水管道的坡度设计未充分考虑实际施工条件和排水要求。
例如，某些区域的排水坡度较小，可能影响排水效果，容易造成积水。
建议设计单位根据现场实际情况，对排水坡度进行优化调整，确保排水顺畅。
3、卫生间、厨房等用水区域的给排水点位布置是否满足使用需求？通过会审讨论，发现部分卫生间和厨房的给排水点位设置不够合理，如洗手盆、洗菜盆的水龙头位置与实际使用习惯不符，地漏位置不利于排水等。
建议设计单位根据人体工程学和实际使用功能，对给排水点位进行重新布置，以提高使用的便利性和舒适性。
4、消防栓的设置位置和数量是否符合消防规范要求？图纸中消防栓的布置需要进一步核实，部分区域消防栓的覆盖范围可能存在盲区，数量也可能不足。
建议设计单位按照相关消防规范，对消防栓的位置和数量进行合理调整，确保在火灾发生时能够有效地发挥灭火作用。
（二）电气部分1、配电箱的位置和规格是否合理？部分配电箱的位置设置在不方便操作和维护的地方，且规格大小可能无法满足实际用电负荷的需求。
建议设计单位根据建筑物的布局和用电设备的分布，合理调整配电箱的位置，并根据负荷计算结果，确定合适的配电箱规格。
2、电线电缆的选型和敷设方式是否符合规范？在图纸中，对于电线电缆的型号、规格及敷设方式的标注存在一些不清晰的地方。
图纸会审记录范文一、结施部份：一、因现场尺寸所限，基础筏板无法往两头扩展，经设计验算，在1轴和21轴线处增加一基础梁，断面为800×400，配筋为上下各5φ25，环筋φ10a100/200，腰筋为4φ14,拉筋为φ8a400,砼标号为C25。
二、依照甲方要求，1轴至3轴与B轴线现再往外扩展，增加一间房，阳台取消。
3、经甲方要求以下各房间尺寸由原图尺寸改成现尺寸，别离为：1轴至3轴，9轴至11轴原房间尺寸为，现改成。
18轴至20，20轴至21轴原房间尺寸为、，现房间尺寸现改成、3M，4轴至6轴、6轴至8轴原房间尺寸为，现房间尺寸改成，16轴至19轴、20轴至21轴原房间间尺寸为、，现别离改成、3M。
4、挑梁上现浇板改成空心板，挑梁TL1a、挑梁TL3a别离改成TL1、TL3。
五、圈梁a-a剖面改成b-b剖面。
六、原坡屋面取消，现平屋面空心板级别比标准层高一个级别。
屋面做法按图集05YJ1屋13（B5-140-F2）。
7、阳台边梁宽度为200，高为400，配筋为下2φ16，上筋为2φ14，环筋为φ6a100/200。
八、原阳台门口尺寸为，现改成。
九、洗手间外门口原尺寸为800，现改成900。
10、屋面增加一上人孔，图集采纳98ZJ2011一、门洞口处的砖垛小于或等于180时均改成混凝土浇筑。
二、建施部份：一、依照甲方要求，原M1部位别离在3轴与C轴、9轴与C轴、13轴与C轴现改成C轴与5轴、C轴与7轴、C轴与15轴。
二、厨房间、洗手间原墙砖取消。
3、本工程除楼梯间外，其余房间均不作仿瓷。
4、防盗门全数改成木门。
三、电气部份：一、本工程电气方面的插座、开关采纳一般型，照明灯具采纳60W白炽灯。
四、给排水部份：一、本工程给水管引到各户，分支管由各户安装。
2007年11月22日。
图纸会审记录1. 会审背景在项目开展过程中，为了确保施工图纸的准确性和规范性，以及协调各参与方的设计意见，进行图纸会审是必不可少的环节。
本文档记录了图纸会审的过程、讨论的问题以及最终达成的共识。
2. 参与人员•项目经理：张三•结构设计师：李四•建筑设计师：王五•电气工程师：赵六•给排水工程师：钱七•HVAC工程师：孙八3. 会审内容3.1 结构设计图纸•讨论了楼层承重架构的设计方案，结构设计师李四提供了各种方案的比较及优缺点分析。
•张三提出了关于柱和梁连接方式的疑问，李四提供了详细的连接方式，并得到了其他人的认同。
•讨论了地下室的钢筋配筋和梁板连接的细节，达成了一致意见。
3.2 建筑设计图纸•评审了建筑物外观设计方案。
•讨论了大厅的进出口通道设置及安全疏散通道的规划。
•确定了建筑物的主要材料、颜色等。
3.3 电气设计图纸•讨论了照明布置方案，并对每个区域的照明要求进行了梳理。
•确定了配电箱的安装位置及接线方式。
•讨论了紧急照明系统的布置，提出了改进建议，并得到了一致认可。
3.4 给排水设计图纸•讨论了建筑物的供水管道和排水管道的走向及布置。
•确定了疏水排水系统的设计方案，并提出了改善建议。
•讨论了给水设备和排水设备的选择。
3.5 HVAC设计图纸•讨论了供暖和制冷系统的设计方案。
-确定了主要设备的选型，并对送风口和回风口的布置进行了讨论。
•确定了通风系统的设计指标。
4. 问题和解决方案4.1 结构设计问题及解决方案•问题：柱和梁连接方式是否满足强度要求？–解决方案：李四提供了详细的连接方式，并经过计算验证，满足强度要求。
•问题：地下室的钢筋配筋和梁板连接是否符合规范要求？–解决方案：经过讨论，确定了地下室的钢筋配筋方式，并对梁板连接的细节进行了调整。
4.2 建筑设计问题及解决方案•问题：大厅的进出口通道是否满足安全疏散要求？–解决方案：经过讨论，对进出口通道进行了调整，确保符合安全疏散要求。
•问题：建筑物的外观设计是否满足项目要求？–解决方案：经过评审，确定了外观设计方案，并对细节进行了优化。
图纸评审会议纪要新安路道路、给排水及桥梁工程图纸会审会议纪要工程名称：新安路道路、给排水及桥梁工程会议时间：xx年3月26日会议地点：瓯北城市新区四楼会议室组织单位：永嘉瓯北城市新区管理委员会会议主持：汪锦益会议议题：施工图纸等问题进行商讨与会单位：瓯北城市新区管委会温州嘉成工程工程管理温州市富诚建立工程浙江新中环建筑设计温州电力设计各相关管线单位与会人员：见会议签到表内容提要：1、施工图中有关问题说明2、有关工程部位变更会议内容：建立、设计、勘察、施工、监理、及相关管线单位共同对新安路道路、给排水及桥梁工程、管线工程等进行图纸会审，与会单位对本工程施工图及其它有关情况提出各自意见，最后由会议综合统一意见。
施工单位：1、人行道透水砖采用哪种颜色需要明确（盲道板是中黄色）？答：透水砖以灰色为主，红色搭配。
2、施工图图号CD-01页《给排水施工总说明》里第二节中说明给水管道在新安路北侧离道路中心线6.7米处，在渠化段与路灯根底、交通标志根底穿插，路灯根底、交通标志根底做不起怎么处理？答：人行道统一改成2.5米，不做渠化段，这样就可以防止以上问题。
3、施工图图号CD-08-02页污水平面图里W5#检查井为1800mm沉井施工（本工程唯一一个沉井施工），新宅路南北路口82米污水管为拖拉管施工，以上两点因量太少施工队不肯进场做。
W5#检查井建议改为砖砌井，新宅路82米拖拉管建议改为开挖施工（管材可以不变），请设计单位确定。
答：设计单位出变更通知单，以设计变更通知单为准。
4、本工程所处位置都属于软土地基，为了增强路基承受的抗拉力和承载力，是否在整个道路基层内增加一层塑钢复合土工格栅？这样可提高路基的刚度和更加有效的保持路基的整体性。
答：同意增加。
5、施工图图号CD-01页《给排水施工总说明》第四节第4点里提到管背40cm往上可采用统渣分层回填压实，而工程量清单污水沟槽填方料却是原土回填，为了保证路基的承载力这两种回填是不是以设计（统渣回填）为准？答：以设计为准，用统渣回填。
图纸会审会议纪要范文大全图纸会审会议纪要写给你一个样本：诸暨市店口镇新城华府安装部分图纸会审纪要会审时间：二○一一年十一月日会审地点：诸暨市店口镇新城华府工地现场办公楼参加人员：主持人：记录人：第一部分给排水系统1、给水管有些楼立管在室外，为防止冻裂，是否采用橡塑保温；给水管室外套管为美观是否改为UPVC线槽保护；答：同意采用橡塑保温；水管外套管改为UPVC线槽整体保护；2、卫生间排水系统是废污合流，是否分开设置；废水增加DN75UPVC管；答：按图施工；3、地下室图纸说明塑料排水管（DN≥100）在穿越楼层、防火分区时设置阻火圈；而楼层图纸说明没有说明；是否包括地上所有楼层；答：全部包括的；4、图纸说明消防地下室到16层采用减压稳压型消火栓，出口压力位0.35——0.5MPa，是否改为地下室到10层采用减压稳压型消火栓（合计20层）；答: 按图施工5、室内排水管立管是否考虑消音管；答: 按图施工6、地下室图纸说明消防电梯、坡道等排至集水井的排水管采用柔性铸铁排水管承插连接，考虑到混泥土浇捣震动破坏管道，是否改为柔性铸铁排水管法兰连接；答：同意；7、地下室给水总管穿越防火卷帘如何走向？答：土建预留假梁，施工完成再做防火封堵；8、泵房水泵进水口阀门建议全部采用明杆闸阀；答：同意；9、所有立管（包括雨水、污水、废水等）是否每隔六层增加缓冲装置？答: 同意，但施工单位要明确做法报设计确认；第二部分消防水系统一、14#、15#七层商住楼，且屋顶高度小于22.5米，取消设置消火栓系统。
依据：? 《建筑设计防火规范》(GB50016-xx)：5.4.6 住宅与其他功能空间处于同一建筑内时，应符合下列规定：1 住宅部分与非住宅部分之间应采用不开设门窗筒口的耐火不低于1.50h的不燃烧体楼板和不低于2.00h的不燃烧体隔墙与居住部分完全分隔，且居住部分的安全出口和疏散楼梯应独立设置；2 其他功能场所和居住部分的安全疏散、消防设施等防火设计，应分别按本规范中住宅建筑和公共建筑的有关规定执行，其中居住层数确定应包括其他功能部分的层数。
