厨房、卫生间烟风道施工方案

厨房油烟通风工程施工方案一、设计原则1. 根据厨房的大小和使用情况确定通风设备的类型和数量，通风设备的布局应合理，保证每个工作区域都能获得良好的通风效果。

2. 通风管道的走向要尽量简洁，并避免管道有多余的弯曲，以免增加管道阻力，影响通风效果。

3. 通风设备的选用应符合国家相关标准，具有良好的排气量和排气效率，并且要有防火、防爆、防腐蚀等功能。

二、施工步骤1. 确定通风设备的位置和数量，按照设计图纸确定通风管道的走向和布局。

2. 在厨房内墙面和天花板上标明通风设备和管道的安装位置，清理出通风口的位置。

3. 加工制作通风设备和管道，按照设计要求对通风设备进行改装和定位，制作好通风管道的支架和连接件。

4. 安装通风设备和管道，首先安装通风设备，接好电源线和管道连接口，再将通风管道按照设计要求连接好并固定在墙面和天花板上。

5. 连接电源和调试设备，将通风设备接通电源，进行启动和调试，调整设备工作情况和风量，保证通风设备正常运转和通风效果良好。

三、材料选用1. 通风设备：采用符合国家相关标准的通风设备，可以选择排烟机、新风机、排油烟机等。

2. 通风管道：选择符合要求的不锈钢通风管道或者镀锌铁皮通风管道，要具有良好的防腐蚀性能和较小的风阻。

3. 连接件：采用合适的连接件，如接头、弯头、支架等，保证通风管道的连接牢固和倾斜度合理。

4. 电气设备：选用符合要求的电缆、开关、插座等电气设备，保证通风设备的安全使用。

四、施工中需要注意的问题1. 施工现场要有足够的通风，保证施工人员的健康和安全。

2. 施工人员要严格按照设计图纸和规范要求进行施工，保证通风设备和管道的安装质量。

3. 在施工中要严格遵守安全操作规程，使用防护用具，防止意外事故的发生。

4. 施工结束后要对通风设备进行全面检查和试运行，确保通风效果符合设计要求。

总之，厨房油烟通风工程的施工方案包括设计原则、施工步骤、材料选用、以及施工中需要注意的问题。

只有严格按照要求进行施工，合理设计和选用通风设备和材料，才能保证厨房油烟通风工程的质量和效果。

厨房排烟施工方案一、背景介绍厨房是一个烟雾较为集中的区域，长期吸入大量的烟雾容易引发健康问题，并增加火灾的风险。

因此，厨房排烟系统的设计和施工非常重要。

本文将介绍一种常用的厨房排烟施工方案，旨在提供一个安全、高效的厨房环境。

二、方案概述该厨房排烟施工方案主要包括以下几个方面：1.合理布局：根据厨房的实际情况，合理安排厨房各个区域的摆放位置，确保排烟系统的覆盖范围。

2.风机选择：选用适合厨房大小和烟雾量的风机，保证厨房内空气的流通和排烟效果。

3.排烟管道设计：设计合理的排烟管道系统，包括排烟管道的长度、直径、材质等要素，确保排烟畅通。

4.排烟口设置：合理设置排烟口的位置和数量，保证烟雾能够及时排出厨房。

5.配电系统规划：为排烟系统提供稳定供电，确保系统的正常运行。

三、具体施工步骤1. 进行厨房布局设计在进行排烟施工前，需要对厨房进行合理的布局设计。

应考虑厨房的大小、燃气灶、油烟机等设备的位置，以及厨房内的烹饪工作流程。

合理的布局有助于提高排烟系统的效率。

2. 选择适合的风机根据厨房的大小和烟雾量，选择适合的风机。

常见的风机有离心风机和轴流风机，离心风机适用于大型厨房，而轴流风机适用于小型或中小型厨房。

3. 设计排烟管道系统根据厨房的布局和位置，设计合理的排烟管道系统。

排烟管道应保持一定的倾斜角度，以便排烟顺利流出。

管道的直径应根据厨房的大小和风机的容量进行合理选择。

4. 设置排烟口根据排烟管道的设计，合理设置排烟口的位置和数量。

排烟口应位于厨房的高处，远离窗户和通风口，避免烟雾被吹回厨房。

5. 规划配电系统排烟系统需要稳定的供电，因此需要规划配电系统。

确保风机和其他配件能够正常工作，并设置漏电保护装置，以提高安全性。

四、安全措施在进行厨房排烟施工时，需要注意以下安全措施：1.施工现场需要准备好灭火器具和其他灭火设备，以应对可能发生的火灾。

2.施工过程中需要严格遵守电气安全操作规范，防止触电事故的发生。

烟道施工方案烟道是指用于排出烟气的通道，烟道施工方案是为了保证烟道的安全、高效运行而制定的一系列施工策略和步骤。

下面是一个大致的烟道施工方案，总共700字。

烟道施工方案一、施工前准备1. 确认施工的烟道位置和尺寸，进行现场勘察，并绘制详细的施工图纸。

2. 评估施工的风险，并采取相应的安全措施，包括建立安全防护措施、提供安全装备和培训工人等。

3. 购买所需的材料和设备，包括砖块、水泥、砂浆、烟道管道等。

4. 招募合适的施工团队，包括工程师、砖瓦工、电焊工等。

5. 确定施工的时间计划和进度安排。

二、施工步骤1. 清理施工区域，确保没有障碍物和杂物。

2. 使用尺子、水平仪等工具，按照施工图纸的要求，标示出烟道的位置和尺寸。

3. 使用钢筋刨子将烟道的外部砖墙刮平，并清除杂质。

4. 用水泥浆涂抹砖墙，以增加其牢固性和耐火性。

待水泥干燥后，进行下一步操作。

5. 用砂浆将砖块一层一层地铺砌起来，注意砖块之间的间隙要保持一致。

6. 在铺砌砖块的过程中，定期使用水平仪检查烟道的垂直度和水平度。

7. 烟道管道的连接部分使用专用的连接件进行固定，确保其密封性和稳固性。

8. 在烟道连接处安装适当的防火装置和防尘装置，以确保烟道的安全和正常运行。

9. 完成砖墙的铺砌后，对其进行打磨和涂抹防火漆，以提高其耐火性。

10. 检查烟道的整体质量和安全性，并进行相关测试，如烟道通风测试、密封性测试等。

三、施工后维护1. 针对烟道进行定期巡检和维护，确保其正常运行和安全使用。

2. 定期清除烟道内的积灰和积尘，以保持其通畅性和效率。

3. 定期检查防火装置和防尘装置的工作状态，如有损坏或失效的情况，及时更换或修复。

4. 注意烟道的保养和管理，如尽量避免烟道受潮、受损等情况，防止其出现结构性问题。

5. 如有需要，定期对烟道进行维修和加固，以确保其长期稳定运行。

总结：烟道施工方案需要在施工前进行充分的准备工作，包括确定位置和尺寸、评估风险、购买材料和设备等。

厨房、卫生间烟风道施工方案项目名称：厨房、卫生间排气道施工方案编制人：***审核人：***审批人：项目部日期：2014年×月×日目录：第一章编制依据1.1 主要标准、规范1.2 其他技术文件第二章工程概况2.1 建设概况2.2 设计概况第三章施工部署3.1 管理层人员3.2 劳动力安排3.3 施工组织第四章施工准备4.1 技术准备4.2 材料准备4.3 作业条件4.4 机械、器具准备本文旨在编制厨房、卫生间排气道施工方案，确保施工的安全和质量。

本方案的编制基于相关标准和规范，同时考虑到其他技术文件的要求。

工程概况本工程是为了满足厨房和卫生间的排气需求而进行的。

厨房和卫生间是家庭中使用频率较高的地方，排气道的施工必须保证质量和安全。

施工部署为了确保施工的顺利进行，管理层人员必须具备相关的专业知识和技能。

劳动力安排必须充分考虑工作强度和安全问题。

施工组织必须合理，确保施工进度和质量。

施工准备在施工前，必须进行技术准备和材料准备。

同时，作业条件必须满足施工要求。

机械和器具的准备也是必不可少的。

本方案的编制是为了确保厨房和卫生间排气道施工的质量和安全。

我们将充分考虑相关标准和规范，同时也会考虑其他技术文件的要求。

在施工前，我们将进行充分的技术准备和材料准备，确保作业条件符合要求。

同时，我们也会合理安排劳动力和机械、器具的准备，以确保施工进度和质量。

本工程共有四栋楼，其中1#楼每层有12户，2#、3#、4#楼每层有8户，标准层高为2.8米。

每户均配有一个厨房和一个卫生间。

厨房排气道采用08BJZ18《新型住宅厨卫排气道》第三页厨房排气道变截面方案二，卫生间排气道采用08BJZ18《新型住宅厨卫排气道》第三页300×250mm。

第三章施工部署中，列出了管理层人员的姓名和项目职务。

项目经理全面负责本工程的对内对外事务协调工作，常务副经理协助经理负责协调工作。

生产经理、技术总工、安全总监、安全员、质量总监、技术员、试验员、土建工长、测量员、质量员分别负责生产管理、技术管理、安全管理、烟风道工程施工时的安全管理、烟风道工程施工的质量控制、烟风道工程施工方案编制、烟风道工程使用材料试验以及相关试验资料的填写、烟风道工程施工人员、机具的调配及施工部署、烟风道工程施工中弹线及标高的控制、烟风道工程施工质量控制等工作。

目录一、工程概况 (2)二、技术要求 (2)三、施工安装 (2)四、运输及堆放 (4)五、安全要求 (4)一、工程概况1、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；排风道总工程量约2732米。

每个烟道的尺寸、制作要求、安装要点见图集04SJ108和附图。

2、材料要求2.1排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为PW12（320*240）、PW24（340*300）、PC12（340*300）和PC24（460*400）；排气口尺寸为φ150mm，排气孔留洞高度为2.15m。

2.2本工程标准层中排风道标准长度为3000mm。

2.3屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。

3、作业条件3.1烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。

3.2出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。

二、技术要求1、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。

2、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤±2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。

3、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。

三、施工安装1施工操作工艺措施及主要做法要求1.1排风道首层安装时，地面必须采用1:2水泥砂浆找平。

如下图：2.2排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边50mm处各放一根Φ14钢筋，该钢筋长度应比预留孔长100mm，两端各有50mm搁置在楼板上。

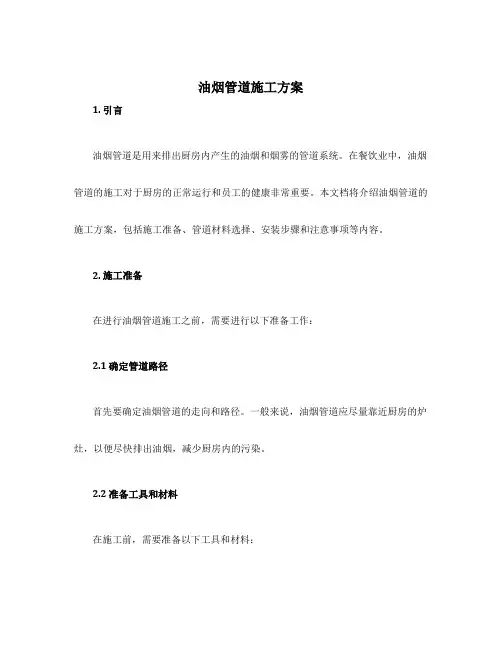

油烟管道施工方案1. 引言油烟管道是用来排出厨房内产生的油烟和烟雾的管道系统。

在餐饮业中，油烟管道的施工对于厨房的正常运行和员工的健康非常重要。

本文档将介绍油烟管道的施工方案，包括施工准备、管道材料选择、安装步骤和注意事项等内容。

2. 施工准备在进行油烟管道施工之前，需要进行以下准备工作：2.1 确定管道路径首先要确定油烟管道的走向和路径。

一般来说，油烟管道应尽量靠近厨房的炉灶，以便尽快排出油烟，减少厨房内的污染。

2.2 准备工具和材料在施工前，需要准备以下工具和材料：•切割工具：用于切割管道材料，如电锯、管道切割器等。

•排气扇：用于将油烟排出室外，保持厨房空气清新。

•管道材料：选择符合国家标准的耐高温、防火的铁质或不锈钢管道材料。

•管道连接件：包括弯头、法兰、卡箍等，用于连接管道和固定管道的位置。

2.3 清洁施工场地在施工前需要将厨房内的油渍、灰尘等清洁干净，确保施工过程中的安全和顺利进行。

3. 管道材料选择油烟管道的材料选择非常重要，主要考虑以下几个因素：3.1 耐高温性能油烟管道在使用过程中会接触到高温油烟，因此需要选择具有良好耐高温性能的材料。

一般来说，铁质和不锈钢材料是常用的选择，可以承受高温环境下的使用。

3.2 防火性能油烟管道需要具备良好的防火性能，以防止火灾的发生。

在选择管道材料时，应选择符合国家标准的防火材料，避免使用易燃材料。

3.3 耐腐蚀性能由于油烟中含有较高的油脂和酸性物质，管道材料需要具备良好的耐腐蚀性能，能够抵抗油脂和化学物质的侵蚀。

3.4 施工成本在选择管道材料时，还需要考虑施工成本。

铁质管道材料相对较便宜，但容易生锈；不锈钢管道材料虽然价格较高，但具有良好的耐腐蚀性能和美观度。

根据以上因素，可以选择具备适当耐高温、防火和耐腐蚀性能的铁质或不锈钢管道材料。

4. 安装步骤油烟管道的安装步骤如下：4.1 切割管道材料根据施工准备中确定的管道路径，使用切割工具将管道材料切割成适当的长度。

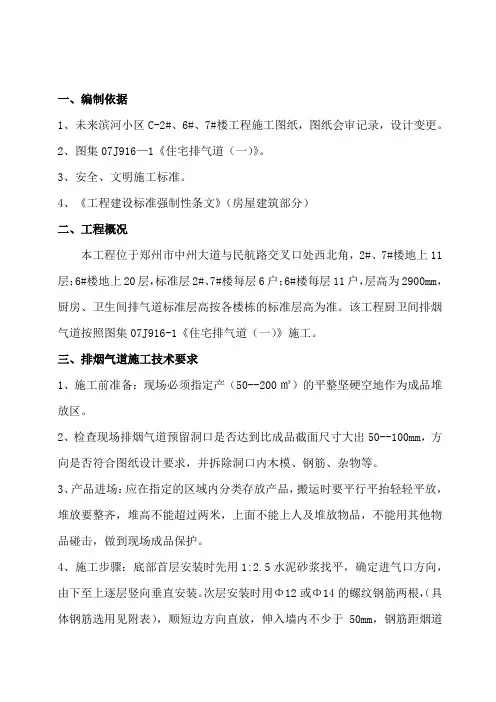

一、编制依据1、未来滨河小区C-2#、6#、7#楼工程施工图纸，图纸会审记录，设计变更。

2、图集07J916—1《住宅排气道（一）》。

3、安全、文明施工标准。

4、《工程建设标准强制性条文》（房屋建筑部分）二、工程概况本工程位于郑州市中州大道与民航路交叉口处西北角，2#、7#楼地上11层；6#楼地上20层，标准层2#、7#楼每层6户；6#楼每层11户，层高为2900mm，厨房、卫生间排气道标准层高按各楼栋的标准层高为准。

该工程厨卫间排烟气道按照图集07J916-1《住宅排气道（一）》施工。

三、排烟气道施工技术要求1、施工前准备：现场必须指定产（50--200㎡）的平整坚硬空地作为成品堆放区。

2、检查现场排烟气道预留洞口是否达到比成品截面尺寸大出50--100mm，方向是否符合图纸设计要求，并拆除洞口内木模、钢筋、杂物等。

3、产品进场：应在指定的区域内分类存放产品，搬运时要平行平抬轻轻平放，堆放要整齐，堆高不能超过两米，上面不能上人及堆放物品，不能用其他物品碰击，做到现场成品保护。

4、施工步骤：底部首层安装时先用1:2.5水泥砂浆找平，确定进气口方向，由下至上逐层竖向垂直安装。

次层安装时用Φ12或Φ14的螺纹钢筋两根，（具体钢筋选用见附表），顺短边方向直放，伸入墙内不少于50mm，钢筋距烟道边20-30mm，进行安装上节烟气道时，钢筋位置必须开槽放置，保证上下两节烟气道接缝严密，便于灌筑烟道周边的楼层砼，就位后达到单间垂直。

烟道安装时，距墙留置10-20mm的缝隙，便于调整由于各层墙体移位造成的上下两节烟道错位，从而保证烟道安装的垂直度。

再用木梗或砖块固定。

以此类推直安装到顶部。

（钢筋承托施工方式见附图）5、排气道与楼层板之间的缝隙用C20细石微膨胀混凝土分两次捣实，支模吊缝及浇筑砼时，保证不因触动排气道而发生倾斜。

6、顶层一节烟气道安装，烟道必须高出屋面板50mm-100mm，周边用砂浆或细石砼封堵严密。

厨房卫生间烟气排风道施工方案厨房和卫生间都是家庭中日常生活中最容易产生异味和污染物的地方。

为了保持居室的空气清新和良好的生活环境，需要进行厨房卫生间烟气排风道的施工。

1.施工前准备工作在进行烟气排风道施工前，需要进行一些准备工作，包括测量和设计、材料准备和设备检查等。

1.1测量和设计首先要对厨房和卫生间的大小和布局进行测量，确定烟气排风道的位置和路径。

根据布局设计制定出最合理的烟气排风道方案。

1.2材料准备根据设计方案，准备好所需的材料和工具，包括排风扇、排风管道、风口、密封材料、封闭材料等。

1.3设备检查对使用的排风扇和排风管道进行检查，确保设备的正常工作。

如有问题，需要进行修理或更换。

2.施工步骤2.1安装排风扇根据设计方案，选择合适的位置进行排风扇的安装。

安装时注意扣件的固定和电源的接通，确保排风扇能正常运转。

2.2安装排风管道根据设计方案确定好排风管道的路径和长度，将排风扇与排风管道连接起来，并将管道固定在厨房和卫生间墙壁上。

2.3安装风口和风防在排风管道的出口处安装风口，确保排出的烟气不会再进入室内。

同时在风口处安装风防，防止外界的风进入室内。

2.4密封和封闭处理在安装完风口和风防后，需要对排风管道进行密封处理，以防止烟气泄漏。

同时，对排风口所在的墙壁进行封闭，确保室内空气和室外空气相互隔离。

3.施工后清理和检查3.1清理现场施工完成后，需要对施工现场进行清理，清除施工过程中产生的杂物和垃圾。

3.2检查排风设备完成施工后，对排风扇和排风管道进行检查，确保排风设备正常工作，没有问题。

4.注意事项4.1安全施工在施工过程中，注意施工人员的安全。

使用梯子等设备时要注意稳定，必要时佩戴安全带。

4.2保护装修材料在施工过程中，要注意保护好装修材料，避免污染和损坏。

4.3定期清洁和维护在施工完成之后，需要定期清洁和维护排风设备，以保证其正常运转和有效排风。

总结：厨房和卫生间的烟气排风道施工方案包括前期的准备工作、施工步骤和后期的清理和检查。

厨房排烟管道工程施工方案一、前期准备工作1. 召集工程组织会议，明确工程的施工目标、安全要求等内容，确定施工方案。

2. 确定施工队伍及分工，分配工程任务。

3. 完成施工所需的各类材料、设备的采购。

4. 制定施工进度计划和质量验收标准。

二、施工准备工作1. 确定排烟管道的走向和尺寸。

2. 清理施工现场，确保施工区域的安全。

3. 检查施工现场周围的环境情况，保障施工的顺利进行。

4. 检查所有施工设备的运行状况，确保施工的顺利进行。

三、施工工序及措施1. 测量排烟管道的走向和尺寸，进行标定。

2. 开挖管道沟槽，确保管道安装的稳固。

3. 安装管道支架，保证管道的固定和支撑。

4. 进行管道连接和焊接，保证管道的完整性和密封性。

5. 进行管道的防腐处理，延长管道使用寿命。

6. 安装排烟风机及其他设备，确保排烟系统的正常运行。

7. 进行管道的水密性测试，确保管道的质量符合要求。

8. 完成管道的涂装和防腐处理，确保管道的长期使用。

9. 对整个排烟系统进行测试和调试，保证排烟系统的正常运行。

10. 完成施工验收，整理施工记录和资料。

四、施工安全措施1. 施工人员必须穿戴劳动防护用品，保障施工安全。

2. 施工现场必须设置明显的安全警示标志，确保施工区域的安全。

3. 施工现场必须配备专业的消防设备，保障施工的安全。

4. 施工人员必须参加安全教育培训，增强安全意识。

5. 施工现场禁止吸烟、明火等危险行为，确保施工的安全。

五、施工质量要求1. 排烟管道必须安装牢固，保证管道的安全使用。

2. 管道连接必须牢固，封闭严密，不得漏气、漏水。

3. 排烟风机必须安装正常，运行稳定，不得有异响。

4. 施工完工后，必须对排烟管道进行检测和验收，合格后方可使用。

六、施工总结及保养1. 施工完成后，整理施工记录和资料，形成施工总结报告。

2. 对排烟管道系统进行定期的保养和维护，保证系统的正常运行。

3. 对排烟系统进行定期的检测和维修，保证系统的安全使用。

厨房烟道安装工程施工方案
一、前言
在现代家庭中，厨房烟道的安装工程至关重要。

厨房烟道的设计和施工方案直接关系到厨房排烟效果和家庭成员的健康。

本文将讨论厨房烟道安装工程的施工方案，包括设计、施工准备、施工流程等内容。

二、设计
1. 烟道位置确定
首先，需要确定烟道的位置。

通常情况下，烟道应该直通厨房顶部，并尽可能短而直接，以确保排烟效果。

2. 烟道材料选择
在选择烟道材料时，应该考虑烟道的耐高温性能和防腐蚀性能。

不锈钢和铝合金是常用的材料，它们具有很好的耐腐蚀性和耐高温性。

三、施工准备
1. 工具准备
准备工具包括：锤子、螺丝刀、电钻、尺子、水平仪等。

2. 材料准备
准备好所需材料，包括烟道管、连接件、密封胶、固定件等。

3. 人员培训
确保施工人员具备相关的安全意识和技能，能够按照设计要求进行施工。

四、施工流程
1. 安装支架
首先，安装支架固定在墙面上，支撑烟道管的上部。

2. 安装烟道管
将烟道管通过连接件连接起来，确保管道的连接紧密，不得有漏风情况。

3. 密封处理
使用密封胶对烟道管的连接处进行密封处理，确保不漏烟。

4. 固定烟道管
使用固定件将烟道管固定在支架上，确保烟道管的稳固。

五、施工验收
在施工完成后，应该进行验收工作。

检查烟道管的安装是否符合设计要求，是否牢固，是否有漏风情况等。

结语
厨房烟道安装工程施工方案的设计和施工对家庭生活的品质和健康都有着重要的影响。

本文介绍了厨房烟道安装工程的施工方案，希望能对读者有所帮助。

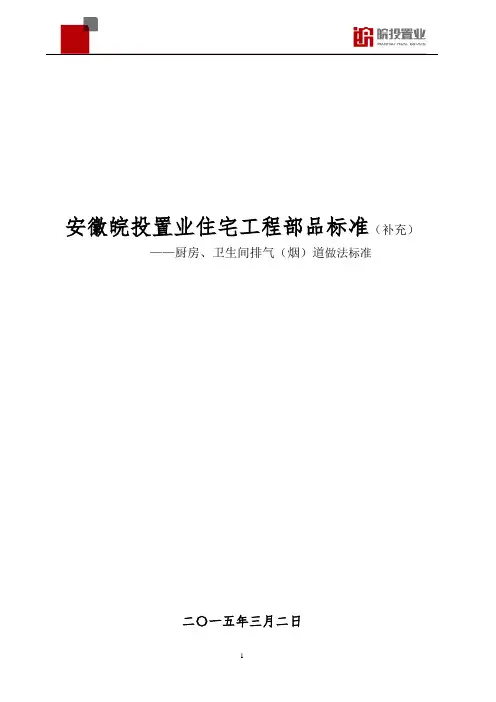

安徽皖投置业住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准二〇一五年三月二日安徽皖投置业住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准一、现行的国家有关建筑规范、标准、规程：《住宅厨房、卫生间排气道》JGT194-2006《住宅设计规范》GB50096-2011二、规范约定1、钢丝网水泥排气道制品的水泥强度不应低于32.5。

硅酸盐水泥、普通硅酸盐水泥性能应符合GB175的规定，快硬硅酸盐水泥性能应符合GB199的规定，矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰质硅酸盐水泥性能应符合GB1344的规定。

增强材料宜采用22#-26#及直径4的钢筋，钢丝网网眼尺寸以为10㎜×10㎜。

2、玻璃纤维网增强水泥排气道制品的水泥强度不应低于32.5级。

低碱度硫铝酸盐水泥性能应符合JC/T659的规定，硫铝酸盐水泥性能应符合JC714的规定。

耐碱玻璃纤维网格布应符合JC/T841的规定。

3、骨料性能应符合JGJ51的规定，其粒径不应大于排气道壁厚的1/34、允许采用耐老化、耐腐蚀、耐潮湿并符合防火及环保规定的化学建材或其他轻质材料。

5、排气道进风口处须配有符合GB15931要求的进风口接口件，其耐火极限不应低于1.0h三、相关图集07J916-1住宅排气道新03J13(四)图集四、工艺做法操作要点排气道制作：一类是工厂预制的薄壁排气道，内壁相对比较平整、光滑，壁厚介于12~15毫米之间，每节排气道的标准长度为2.7~3.2米或者1.4~1.6米，也可以根据用户的实际要求定做；另外一类是现场砌筑的排气道，内壁相对比较粗糙，壁厚120毫米。

其中工厂预制的薄壁排气道按照《住宅厨房排风道》JG/T194-2006建设部行业标准，采用不然材料制作，以高强水泥砂浆作为主体材料，以镀锌电焊钢丝网、龟甲网或者玻璃纤维作为增强材料，模具预制成型。

排气道必须配套安装性能优良的可调式导流装置和防串烟排气阀，以防止串烟、串味现象发生。

厨房排烟管道工程施工方案一、工程概述厨房排烟管道工程是商用厨房设计的重要组成部分，其主要目的是将烹饪过程中产生的油烟、蒸汽及大部分热气排出室外，确保厨房内部环境的清洁和舒适。

本方案以某餐厅厨房排烟管道工程为例，详细介绍厨房排烟管道工程的施工流程、施工要求和技术标准。

二、施工准备1. 材料准备：根据设计图纸和工程量，提前准备所需的排烟管道、风罩、风机、防火阀、净化器等材料，并对材料进行验收，确保材料质量符合国家标准。

2. 施工工具：准备电钻、螺丝刀、扳手、焊接设备、测量工具等施工所需工具。

3. 技术交底：对施工人员进行技术交底，使其熟悉施工图纸、施工工艺和质量标准。

4. 现场踏勘：了解施工现场情况，确定施工进度计划和施工要点。

三、施工流程1. 管道安装（1）根据设计图纸，确定排烟管道的走向和布局，标高和定位。

（2）管道安装前，先进行支吊架的制作和安装，支吊架应符合设计和规范要求。

（3）管道安装应按照从主管到支管的顺序进行，先安装水平管道，后安装垂直管道。

（4）管道连接应采用焊接或法兰连接，连接处应严密，不得有漏风现象。

（5）管道经过风口、防火阀等设备时，应按照设备安装要求进行施工。

2. 风罩安装（1）根据设计图纸，确定风罩的位置和尺寸。

（2）风罩安装前，先进行支吊架的制作和安装。

（3）风罩安装应按照设计要求进行，固定应牢固，不得有松动现象。

（4）风罩与烟道的连接应严密，不得有漏风现象。

3. 风机安装（1）根据设计图纸，确定风机的位置和尺寸。

（2）风机安装前，先进行支吊架的制作和安装。

（3）风机安装应按照设计要求进行，固定应牢固，不得有松动现象。

（4）风机与烟道的连接应严密，不得有漏风现象。

4. 防火阀、净化器等设备安装（1）根据设计图纸，确定防火阀、净化器等设备的位置和尺寸。

（2）设备安装前，先进行支吊架的制作和安装。

（3）设备安装应按照设计要求进行，固定应牢固，不得有松动现象。

（4）设备与烟道的连接应严密，不得有漏风现象。

第1篇一、施工准备1. 设计方案：在施工前，首先要根据厨房的实际情况，制定出合理的排烟设计方案。

方案应包括排烟管道、风机、净化器等设备的选型、布局和安装要求。

2. 材料设备：根据设计方案，准备所需的材料设备，如通风管道、风机、净化器、弯头、三通、阀门、支架等。

3. 施工队伍：组建一支具有丰富经验的施工队伍，确保施工质量。

二、施工步骤1. 确定风机风柜及净化器安装位置：根据设计方案，确定风机风柜及净化器的安装位置，确保其安装位置符合要求。

2. 安装集烟罩：根据设计方案，安装集烟罩，注意集烟罩与炉具的距离，一般距离为170-180厘米。

集烟罩的安装应牢固、美观。

3. 安装排烟管道：按照设计方案，安装排烟管道。

管道应平直、顺滑，减少弯头使用，降低阻力。

管道接口应严密，防止油烟泄漏。

4. 安装风机风柜及净化器：将风机风柜及净化器安装到位，确保其与排烟管道的连接紧密。

5. 安装阀门：在管道上安装阀门，以便调节排烟流量和方向。

6. 管道支架安装：根据管道走向，安装支架，确保管道固定牢固。

7. 检查系统：在施工过程中，不断检查系统，确保各部分安装正确、牢固。

8. 系统调试：在施工完成后，进行系统调试，确保排烟效果良好。

三、施工注意事项1. 安装过程中，注意保持施工现场的整洁，避免污染。

2. 确保管道接口严密，防止油烟泄漏。

3. 集烟罩安装高度应适中，既方便操作，又能有效吸烟。

4. 风机风柜及净化器的安装空间要宽敞，便于维修和清洗。

5. 系统调试时，注意观察排烟效果，确保达到预期效果。

6. 施工过程中，严格遵守安全操作规程，确保施工安全。

总之，厨房排烟工程施工是一项技术性较强的工作，需要严格按照设计方案进行施工，确保施工质量。

只有这样，才能确保厨房的卫生、安全和油烟的排放问题得到有效解决。

第2篇一、施工准备1. 了解厨房排烟系统的设计要求，包括排烟风量、管道走向、设备选型等。

2. 检查施工现场，确保施工环境满足要求，如通风、照明、安全通道等。

烟道施工方案一、工程概况：本工程烟道采用PC-35-C/PC-35-D型（尺寸为550mm×400mm，C型洞口留在长边，D行洞口留在短边），12#~18#楼采用C型，19#楼采用D型。

排气孔留置尺寸为160mm×160mm。

二、主要机具：手提电动切割机、电钻、锤头、小皮桶、抹子、手推车等。

三、施工要点：1、材料与制作质量要求：（1）排气道采用M20水泥砂浆整体成型，水泥采用强度等级不低于32.5的普通硅酸盐水泥，设置主筋、箍筋与电焊网片扎成网片骨架。

预知构件的水泥砂浆养护期应符合建筑施工规范要求。

（2）变压三防排气管道管体设计承载力应≮54KN，管体垂直破坏荷载应≮90KN，耐火极限应≮1.0h。

（3）风帽采用C20细石混凝土预制，由上盖板、导流锥、底板、挡风板、连接螺杆组成。

（4）文丘里变压板采用铝板制作。

（5）可调式防火阀采用≮1.6mm厚的钢板（钢板需经防腐处理），且须经过国家消防部门检测合格。

（6）耦合式密封阀与可调式导流管可采用阻燃工程塑料制作，耦合式密封阀漏气流量必须经相关的技术研究机构检验合格。

（7）排气道、风帽、耦合式密封阀应有产品合格证，并标有规格、生产日期和检验代号。

2、排气道施工安装：（1）排气道应在隔墙施工、墙面粉刷等室内装饰前且楼板预留洞拆模后由下向上逐层安装。

排气道为薄壁水泥构件，运输及上下货时轻起轻放，严禁抛掷。

堆放高度不得超过2m。

（2）排气道与楼板预留洞之间的缝隙用C20细石混凝土分两次浇灌密实。

封堵洞口做法：洞口填塞分二次浇筑，先用掺入抗裂防渗剂的微膨胀细石混凝土浇筑至楼板厚度的2/3处，待混凝土凝固后进行4h蓄水试验；无渗漏后，用掺入抗裂防渗剂的水泥砂浆填塞，进行24h蓄水试验。

（3）排气道安装前，需检查预留洞是否符合要求，是否垂直对中，并清除预留洞四周毛边。

（4）文丘里变压板与法兰套宜在排气道吊装前安装好，排气口可根据实际情况选择在现场切洞。

排烟通风工程施工方案本工程位于某商业综合体的地下一层，主要为商业厨房排烟通风系统工程。

厨房占地面积约500平米，主要有炒锅灶、蒸炉、烘炉等设备。

工程的施工目标是保证商业厨房内的明烟、隐烟以及废气顺利排出，并且建立一个合理高效的通风系统，达到厨房内空气洁净，不影响周边公共空间环境。

本文将详细描述排烟通风工程的施工方案。

二、工程前期准备1、人员准备为保证工程施工效率，需组织专业排烟通风工程师及技术员参与工程，同时还需要安排工程经理、质量检查员，确保工程施工顺利进行。

2、材料准备材料准备工作是工程的基础，根据工程需求，需要准备合格的排烟通风管道、风机、排烟罩、阻火阀、排烟管道接口件等设备及材料。

3、设备准备为保证施工质量，还需要准备好焊接设备、切割设备、安装设备等施工所需设备。

4、安全准备在施工前，需要做好安全防护工作，包括安全帽、防护眼镜、耳塞等个人防护用品，并且安排专业的安全员负责施工现场的安全管理。

三、施工工艺1、施工流程（1）清理施工现场施工前需要对现场进行清理，移除工程相关设备及材料，并进行临时围挡搭建。

（2）安装通风管道根据工程需求，安装排烟通风管道的位置及布局，采用焊接连接或搭接连接，确保通风管道牢固可靠。

（3）安装风机及排烟罩根据设计方案要求，安装风机及排烟罩，并进行固定及连接调试。

（4）检查精度在安装完通风管道、风机和排烟罩后，进行检查，并调整通风管道的水平和垂直度，确保通风系统的稳固性。

（5）设备连接及调试安装完成后，进行风机和通风管道的连接，同时对设备进行调试，保证通风系统正常运行。

2、施工质量控制（1）材料验收对采购的排烟通风管道、风机、阻火阀等设备和材料进行验收，确保质量合格。

（2）安装验收在通风管道、风机及排烟罩等设备安装完成后，进行验收并与设计图纸进行核对，确保施工质量。

（3）设备调试设备安装完成后，进行调试，确保通风系统正常运行，并保证正常的排烟通风效果。

（4）工程管理在施工中，要建立严格的安全及质量管理制度，保证施工过程中的安全和质量。

排烟风道专项施工方案一、工程概况：1.1、本工程为中冶·滨江国际城一期项目(原造纸厂地段A-06地块)工程，位于齐齐哈尔市长青路和民族大街交汇处（原齐齐哈尔造纸厂区内）。

地块地形比较规则，为一倾斜的梯形，东西向长边长383米，南北向长边长496米，短边长约417米，总占地面积为172660平方米，建设用地面积为168267平方米，总建筑面积为324203平方米，本项目是由1幢5层，23幢6层多层住宅，13幢11层—24层高层住宅，多幢2—3层配套商业、幼儿园等公共设施及2个地下车库组成的住宅群，我公司承建1#～9#楼9幢多层、25#楼、26#楼、29#楼、30#楼4幢高层、幼儿园1幢、售楼处1幢。

1.2、本工程多层部分1#～9#楼抗震抗震设防烈度为6度，高层部分25#、26#、29#、30#抗震设防烈度为6度，抗震等级均为三级。

二、编制依据：2.1 施工图纸齐齐哈尔中冶·滨江国际城一期工程#1-#9楼结构施工图和建筑施工图。

齐齐哈尔中冶·滨江国际城一期工程建修-01-3-01、建修-01-2.2.2 主要规范规程施工手册（第四版）三、材料要求：本工程采用预制变压式排风道。

1#-9#楼厨房排烟烟道截面尺寸为300*250mm，卫生间排风烟道外壁尺寸为250*200mm。

烟道进场时，应有出厂合格证书。

烟道进场或安装前应对其外观和尺寸进行验收，烟道表面不允许有裂缝，内胆和进风口应完好无损，进风口位置要正确，截面尺寸误差应在5mm之内。

四、工艺流程：检查洞口→安装烟风道→洞口支模→浇筑混凝土→浇筑烟道保护墙下坎五、施工工艺：1、检查洞口位置和大小，根据施工图纸，逐一检查主体结构施工时预留烟道洞口的位置和大小是否正确，不符合要求的要踢凿处理。

清理干净洞口四周。

2、安装排烟风道：1）、排烟风道安装前，应从上部到下部吊线，检查洞口的垂直度。

安装时应由下往上，逐层安装。

并做卸载承托处理。
