导轨式升降机使用使用说明

升降机控制器的操作说明书操作说明书一、引言升降机控制器是一种用于控制升降机运行的设备，本操作说明书旨在为用户提供详细的使用指南。

请用户在使用前仔细阅读本手册，并按照说明正确操作。

二、产品概述升降机控制器是一种电子设备，适用于各类升降机的控制与操作。

其主要功能包括：启动、停止、调速、刹车等。

本产品采用先进的控制技术，具有高效、安全、可靠的特点，是搭建升降机系统的关键组成部分。

三、操作指南1. 开机与关机操作a. 确保电源已连接并正常供电。

b. 按下开机按钮，升降机控制器将启动。

c. 为了安全起见，在结束使用后，请按下关机按钮，彻底断开电源。

2. 运行指令设置a. 本控制器提供多种运行指令可供选择，包括上升、下降、停止等。

b. 用户可以通过操作面板上的按钮选择所需的指令。

c. 操作时，请确保指令与实际需求相符，避免误操作导致危险情况的发生。

3. 速度调节a. 升降机控制器具备调节升降速度的功能，用户可以根据需要进行速度调整。

b. 首先，按下速度调节按钮，进入速度调节模式。

c. 然后，通过操作面板上的速度加/减按钮，逐步增加或减小速度。

d. 操作完毕后，再次按下速度调节按钮，退出速度调节模式。

4. 刹车操作a. 为了保证升降机的安全运行，本控制器设有刹车功能。

b. 当需要停止升降机运行时，用户可按下刹车按钮，即可实现快速刹车。

c. 刹车操作需要谨慎进行，避免过度刹车导致危险情况的发生。

5. 故障处理a. 在使用过程中，如发现升降机控制器出现故障，请立即停止使用，并联系售后服务人员进行维修。

b. 用户不得私自拆卸或修理控制器，以免引发更严重的故障或安全隐患。

四、维护与保养1. 定期检查电源连接是否牢固，如发现松动或异常现象，应立即停止使用并进行修复。

2. 定期清洁操作面板及控制器外壳，保持设备的整洁。

3. 如长时间不使用，请断开电源，并妥善存放设备。

五、安全注意事项1. 使用本升降机控制器时，请务必遵守相关安全规定和操作规程。

导轨式升降作业平台使用说明书济南巨龙机械设备制造有限公司1 / 14目录一、公司简介 (3)二、产品简介 (4)三、导轨式升降作业平台基本结构 (6)四、导轨式升降作业平台工作条件 (6)五、导轨式升降作业平台控制方式 (7)六、导轨式升降作业平台安装调试 (7)七、导轨式升降作业平台使用注意事项 (8)八、导轨式升降作业平台维修与保养 (8)九、安全操作规程 (10)十、导轨式升降作业平台常见故障及排除方法 (11)十一、导轨式升降作业平台电气和液压原理图..................... (13)十二、产品售后说明 (14)2 / 14欢迎您选择济南巨龙机械设备制造有限公司的产品，我公司是中国升降机行业十强企业，拥有SJG型100吨、SJD型30吨、SJY型5吨制造许可证-《中华人民共和国特种设备制造许可证》编号：TS2437473-2016，并具有《中华人民共和国特种设备安装改造维修许可证》编号：TS3437A08-2017，我们所有产品均符合国家相关技术标准，并且均由保险公司承保。

选择我们，您放心、省心。

使用前请您仔细阅读使用说明书。

平台在安装完成后，均已检验调试，各项技术指标均达到设计要求，使用时只需按步骤操作即可。

技术参数:1、设备名称：升降作业平台2、设备型号：SJD0.4-43、额定载荷：400 kg4、举升高度：4000 mm5、台面尺寸：(长) 1240mm×(宽) 770mm6、控制方式：按钮控制，上下两地控制3 / 14一、导轨式升降作业平台简介。

导轨式升降作业平台是一种非剪叉固定式升降作业平台，是最近几年才出现的新产品。

它采用电动液压升降，工作时，运货平台沿导轨在垂直方向上下运动。

上升时，利用电动机驱动液压油泵高速转动，通过液压油泵作用把液压油打入液压油缸内，高压液压油作用于油缸活塞杆使之向上伸出推动链轮架向上运动，通过固定在链轮架上的链轮带动链条运动，链条底端与运货平台相连，从而驱动升降作业平台上升。

导轨式升降作业平台使用说明书一、导轨式升降平台产品说明固定导轨式升降平台是一种非剪叉式液压升降平台械设备，用于二三层工业厂房、餐厅、酒楼楼层间的货物传输。

最低高度在150-300mm尤其适合不能开挖地坑的工作场所，并且无须上部吊点，形式多样化(单柱,双柱,四柱)设备运行平稳，操作简单可靠，货物传输经济便捷。

特点：适用于无法挖地坑或地坑不宜挖深的场所做载货电梯提升货物，具有升降平稳、速度快、使用寿命长、便于维护、不用机房等特点，是低层楼房、车间代替电梯的最佳产品。

二、导轨式升降平台使用须知2．1使用升降平台前，请详细阅读使用说明书，以便了解和掌握本机的使用程序。

2．2操作者应熟悉掌握第三条的安全操作规程。

2．3使用升降平台前，请对整机进行全面检查，对有关部位应进行润滑。

（1）检查链系：开机前要认真检查链系的运行状况，必要时进行调整，使各链条均匀拉紧，用备母锁定好，并对链条各部位进行润滑，对链轮加注20号机油，人站在地面上按上升、下降按钮，检查机械运转状况，看链条是否脱开链轮，看链条支撑板有无松动。

（2）检查油箱：开箱前应检查油箱中是否有足够的液压油，如发现不充足及时补充，方可工作。

（3）检查电器，动作灵敏方可使用。

2．4使用条件（1）使用温度-15℃至+40℃之间，广东等南方地区可用46号液压油，在0℃以下工作应使用规定牌号的液压油。

频繁使用时每6个月更换液压油一次。

（2）本机应在无强振源的环境中使用.2．5使用方法该系统通过电磁阀的启闭控制平台的升降，电气系统为自锁控制。

工作时，接通电源，按“起升”按钮，电机启动，液压系统工作，平台起升，升至标定高度后行程开关工作，平台停在标定高度；平台起升过程中，可随时按“停止”按钮，平台即停止起升，工作完毕，按“下降”按钮，电磁铁吸合，电磁阀动作，平台下降。

降至原始高度，按“停止”按钮，断开电磁铁电源。

2．6故障及维修：三、导轨式升降平台安全操作规程1、升降平台必须由部门指定人员操作，严守工作岗位；非指定人员一律不准擅自动用。

升降机使用说明书感谢您选择我们的升降机产品。

为了确保您的安全和正常使用，请仔细阅读以下使用说明。

1. 产品概述我们的升降机是一种用于垂直运输人员和物品的设备。

它采用先进的技术和高质量的材料制造而成，具有稳定可靠、操作简便、安全高效的特点。

2. 安装要求2.1 确保安装地点平稳坚固，无障碍物和杂物阻挡。

2.2 安装地点周围应有足够的通风空间，确保升降机正常工作。

2.3 请依据产品规格书的要求进行正确的电气接线和电路保护。

3. 操作说明3.1 开机准备在操作升降机之前，请确保以下准备工作已完成： - 检查电源是否正常连接；- 确保升降机的按钮和控制面板功能正常。

3.2 操作步骤3.2.1 上升- 按下“上升”按钮，升降机将开始向上运行；- 当升降机达到预定的高度时，松开按钮，升降机将停止上升。

3.2.2 下降- 按下“下降”按钮，升降机将开始向下运行；- 当升降机达到所需位置时，松开按钮，升降机将停止下降。

3.2.3 紧急停止在紧急情况下，按下“紧急停止”按钮，升降机将立即停止运行。

4. 注意事项4.1 不得超载使用升降机，确保升降机的负载符合产品规格要求。

4.2 禁止在升降机中进行激烈活动或跳跃。

4.3 禁止在升降机上违反相关安全规定和法律法规的行为。

4.4 定期进行升降机的维护保养，并确保所有零部件处于良好状态。

5. 故障排除若您在使用过程中遇到以下情况，请及时采取相应措施或联系我们的客服人员进行处理：- 升降机无法启动或停止；- 升降机运行异常或发生异响；- 其他异常情况。

请牢记以上使用说明，正确操作和维护您的升降机，确保您的安全和正常使用。

如有任何疑问或需要进一步帮助，请随时与我们联系。

再次感谢您对我们产品的信任和选择！。

升降机的使用方法一、升降机的基本概念和结构升降机，又称电梯，是一种垂直运输设备，用于在建筑物内部或外部的不同楼层之间的垂直运输。

它由电动机、驱动装置、导轨、轿厢、门系统等部分组成。

升降机的使用方法需要了解其基本结构和工作原理。

二、升降机的基本操作步骤1. 打开门系统在使用升降机之前，首先要确保门系统正常运作。

按下开关或触摸面板上的开门按钮，门会自动打开。

进入轿厢后，要确保门完全打开，并且没有任何障碍物。

2. 选择目标楼层在轿厢内部或外部的按钮上，选择你要前往的目标楼层。

可以通过触摸按钮或按下相应的数字键。

一些现代化的升降机还配备了语音提醒功能，可以通过语音告知你所在楼层和目标楼层。

3. 关闭门系统在确认目标楼层后，按下关门按钮，门会自动关闭。

在门关闭过程中，不要用手或其他物品阻挡门的关闭，以免造成危险。

4. 坐稳并保持平稳当门完全关闭后，升降机会开始运行。

在升降机运行过程中，要保持平稳，不要乱动或乱跳。

如果感到不适，可以通过按下紧急停止按钮来中断升降机的运行。

5. 到达目标楼层当升降机到达目标楼层时，会有声音和指示灯提示。

在轿厢完全停稳后，门会自动打开。

在门打开之前，不要提前离开或试图打开门。

6. 离开升降机当门完全打开后，可以离开升降机。

在离开升降机之前，要确保轿厢内没有物品遗留，并且没有其他人在进出。

三、升降机的安全注意事项1. 不要超载升降机有一定的载重限制，超载可能导致升降机运行不稳定或故障。

在进入升降机前，要查看载重限制标识，并确保没有超过限制。

2. 不要乱动或踢踹门在升降机运行过程中，不要乱动或踢踹门。

这样做可能会导致升降机停止运行或出现故障。

3. 紧急情况下使用紧急停止按钮在紧急情况下，如地震、火灾等，可以使用紧急停止按钮来中断升降机的运行。

但要注意，这只能在确实存在危险的情况下使用。

4. 不要在升降机内吸烟或乱丢垃圾升降机内是一个封闭的空间，吸烟或乱丢垃圾会影响他人的使用体验，并可能导致安全隐患。

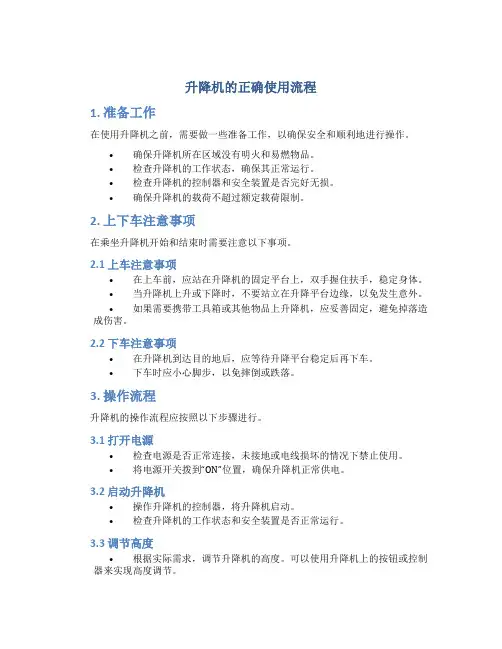

升降机的正确使用流程1. 准备工作在使用升降机之前，需要做一些准备工作，以确保安全和顺利地进行操作。

•确保升降机所在区域没有明火和易燃物品。

•检查升降机的工作状态，确保其正常运行。

•检查升降机的控制器和安全装置是否完好无损。

•确保升降机的载荷不超过额定载荷限制。

2. 上下车注意事项在乘坐升降机开始和结束时需要注意以下事项。

2.1 上车注意事项•在上车前，应站在升降机的固定平台上，双手握住扶手，稳定身体。

•当升降机上升或下降时，不要站立在升降平台边缘，以免发生意外。

•如果需要携带工具箱或其他物品上升降机，应妥善固定，避免掉落造成伤害。

2.2 下车注意事项•在升降机到达目的地后，应等待升降平台稳定后再下车。

•下车时应小心脚步，以免摔倒或跌落。

3. 操作流程升降机的操作流程应按照以下步骤进行。

3.1 打开电源•检查电源是否正常连接，未接地或电线损坏的情况下禁止使用。

•将电源开关拨到“ON”位置，确保升降机正常供电。

3.2 启动升降机•操作升降机的控制器，将升降机启动。

•检查升降机的工作状态和安全装置是否正常运行。

3.3 调节高度•根据实际需求，调节升降机的高度。

可以使用升降机上的按钮或控制器来实现高度调节。

3.4 移动升降机•如果需要移动升降机到其他位置，应先停止升降机的运行。

•移动升降机时应小心操作，注意周围环境，避免碰撞或摔倒。

3.5 停止升降机•当升降机完成工作或需要停止时，应将升降机停止在安全位置。

•关闭电源开关，断开电源供应。

4. 安全注意事项在使用升降机时应遵守以下安全注意事项。

•禁止超载使用升降机，应按照额定载荷限制使用。

•不得在升降平台上活动或站立期间进行快速升降操作。

•禁止使用升降机进行高空作业，以免发生意外。

•避免操作时与升降机的结构部件接触，防止夹伤或撞伤。

•在使用升降机时，应佩戴合适的安全防护设备，如安全带和安全帽。

5. 维护保养为确保升降机的正常运行和延长使用寿命，需要进行定期的维护保养。

导轨式升降平台安全操作规程范文导轨式升降平台是一种常用的物料运输设备，广泛应用于工业生产、仓储物流和建筑施工等领域。

为确保使用导轨式升降平台的安全，以下是该设备的安全操作规程：一、操作人员须事先接受必要的安全操作培训，包括了解设备性能、安全操作规程及应急预案。

二、操作人员在使用导轨式升降平台前应先检查设备是否处于工作状态并确保设备安全可靠。

三、操作人员在使用导轨式升降平台前应确认运输货物的重量及尺寸是否在设备的承载范围内，并在使用过程中不得超过设备的额定负载。

四、操作人员应确保货物放置平稳，避免货物超出导轨式升降平台的边缘。

五、操作人员不得随意设置设备的停车位置，应按照设备标识指示停车位置，并确保设备停稳后方可解除紧固设备。

六、操作人员在操作导轨式升降平台时，应保持集中注意力，不能进行其他工作或分散注意力的活动。

七、操作人员在操作导轨式升降平台时，应遵守设备的操作控制要求，不能违反设备的限制和控制。

八、操作人员在操作导轨式升降平台时，应遵守设备制动要求，确保设备在停车位置时能可靠停稳。

九、操作人员在操作导轨式升降平台时，应注意设备的周围环境，避免与其他设备或物体发生碰撞。

十、操作人员只能在平台上行走或站立，不得违反设备的安全规定，如攀爬、坐蹲等。

十一、操作人员在操作导轨式升降平台时，应时刻关注设备的工作状态，如发现任何异常情况应立即停止操作，切勿擅自处理。

十二、操作人员在操作导轨式升降平台时，应随时保持良好的沟通协调，与同伴保持一定的距离。

十三、操作人员在操作导轨式升降平台时，应及时清理设备周围的杂物，确保设备的正常运行。

十四、操作人员在操作导轨式升降平台时，应定期对设备进行检查和维护，确保设备的安全可靠。

十五、操作人员在使用导轨式升降平台时，应按照设备的应急预案，妥善应对突发情况。

导轨式升降平台是一种重要的物料运输设备，安全操作是保证设备正常运行和工作人员安全的前提条件。

操作人员必须严格遵守以上安全操作规程，提高安全意识，做到责任到人、安全第一，确保设备的正常运行和工作人员的安全。

导轨式升降货梯简介：参数导轨式升降货梯，广泛应用于工矿企业代替电梯提升货物，具有结构简单、载重量大、使用寿命长、维护方便、安全实用等特点，尤其适用于带井道地下无法挖地基的场所。

液压升降货梯安全使用小提示：1. 升降货梯在使用时，工作台面应保持水平状态。

2. 室外作业，当风力较大时，五米以上应系安全绳。

3. 该机在升降过程中，严禁一切人员攀爬，若需维修，升起后应将升降机固定牢方可进行。

4. 液压升降机升起后不得移动，四个支腿未撑紧不得起升作业。

5. 在使用过程中严禁超载作业，所载物品应安全放置在工作台上，不得移动。

6. 所用液压油应保持清洁，不得混入水及其它杂质，一般每半年更换一次。

液压油一般冬季用N32号；夏季用N46号。

7. 当出现故障时应及时切断动力电源进行维修。

导轨式液压升降货梯升降货梯是一种起重升降机械装备，升降货梯升降体系，靠液压泵站驱动，故也被称作液压升降货梯。

升降货梯用于修建物层高间运送货物的，专用液压升降货梯产品，重要用各种任务层间货物高低运送；平面车库和公开车库层高间汽车升降货梯举升等。

产品液压体系设置防坠、超载平安掩护安装，各楼层和升降平台任务台面均可设置操作按钮，完成多点掌握。

产品构造牢靠，承载量大，升降颠簸，安装保护简双不便，是经济适用的低楼层间代替电梯的幻想货物保送装备。

导轨式升降货梯、货物提升机主要用各种工作层间货物上下运送；立体车库和地下车库二层以上高楼间、无法开挖地坑场所、顶层高度不能到达要求的场合等比较难解决的狭小空间，河南省黄河重型起重机械有限公司将竭尽全力为你打量身打造高效率的送货平台，产品液压系统设置防坠、上下层门互动连锁，各楼层和升降台工作台面均可设置操作按钮，实现多点控制。

产品结构坚固，承载量大，升降平稳，安装维护简单方便，是经济实用的低楼层间替代电梯的理想货物输送设备。

根据升降台的安装环境和使用要求，选择不同的可选配置，可取得更好的使用效果，● 最大承载15吨，实现多点控制，上下楼层互动联锁，达到安全使用；● 提升高度高，采用旁置油缸、或双测式油缸，运行平稳、无噪声、维修方便、使用寿命较长；●停电手动下降、紧急停止按钮，方便、快捷、实用；●层门可贯通，厂房内外可相互戳开，方便、节省空间；●特别适合2-6层钢结构厂房，内外部均可使用；●泵站采用进口泵站，如果速度要求过高，采用进口定制泵站，达到理想的送货要求，●油缸和密封件采用进口零部件，解决客户油压不稳定，零部件漏油问题，土建优势：● 井道上方无需机房，顶层高度3.5米以上即可安装。

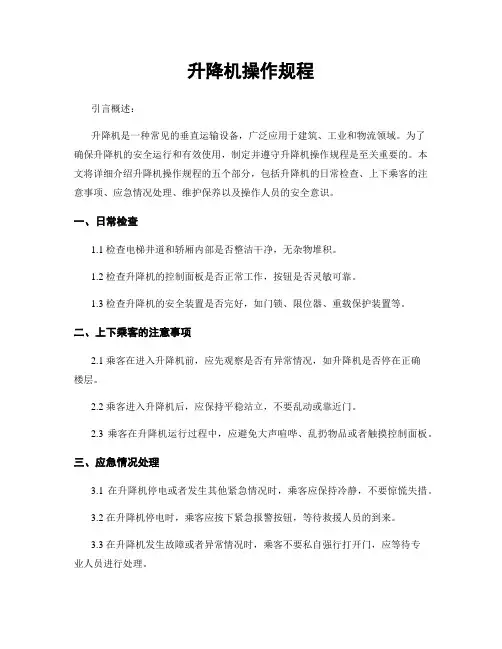

升降机操作规程引言概述：升降机是一种常见的垂直运输设备，广泛应用于建筑、工业和物流领域。

为了确保升降机的安全运行和有效使用，制定并遵守升降机操作规程是至关重要的。

本文将详细介绍升降机操作规程的五个部分，包括升降机的日常检查、上下乘客的注意事项、应急情况处理、维护保养以及操作人员的安全意识。

一、日常检查1.1 检查电梯井道和轿厢内部是否整洁干净，无杂物堆积。

1.2 检查升降机的控制面板是否正常工作，按钮是否灵敏可靠。

1.3 检查升降机的安全装置是否完好，如门锁、限位器、重载保护装置等。

二、上下乘客的注意事项2.1 乘客在进入升降机前，应先观察是否有异常情况，如升降机是否停在正确楼层。

2.2 乘客进入升降机后，应保持平稳站立，不要乱动或靠近门。

2.3 乘客在升降机运行过程中，应避免大声喧哗、乱扔物品或者触摸控制面板。

三、应急情况处理3.1 在升降机停电或者发生其他紧急情况时，乘客应保持冷静，不要惊慌失措。

3.2 在升降机停电时，乘客应按下紧急报警按钮，等待救援人员的到来。

3.3 在升降机发生故障或者异常情况时，乘客不要私自强行打开门，应等待专业人员进行处理。

四、维护保养4.1 定期检查升降机的电气系统，确保电路连接正常，避免电气故障。

4.2 定期检查升降机的机械部件，如导轨、传动装置等，保证其正常工作。

4.3 定期清洁升降机的外部表面，防止灰尘和污垢对机械部件的影响。

五、操作人员的安全意识5.1 操作人员应经过专业培训，掌握升降机的操作技巧和安全知识。

5.2 操作人员在操作升降机时，应集中注意力，不要分心或者操之过急。

5.3 操作人员应定期参加安全培训和演练，提高应对突发情况的能力。

总结：升降机操作规程是确保升降机安全运行和有效使用的重要指南。

通过日常检查、上下乘客的注意事项、应急情况处理、维护保养以及操作人员的安全意识，可以提高升降机的安全性和可靠性，减少事故发生的可能性。

因此，严格按照操作规程进行操作，是保障升降机运行安全的关键。

物流输送线升降机使用说明书基信机械有限公司开机前的准备1.检查电源电压为3相4线制,380V,50Hz,无缺项;2.确认输送系统井口输送线与提升机的井口处及提升机上端倒料处无不安全情况(对设备和人体)存在;3.确认控制柜,操作箱上的紧急停止开关操作头处于旋出位置,还需确认上位机未给出急停信号;4.确认各光电开关没被遮挡;5.检查确认后,方能进行下述操作.电源操作1.合上控制柜上隔离开关QFO 为ON位置,接通给系统总电源;2.按压绿色启动开关，设备进入工作待机状态。

;控制流程1.选择运行方式:将现场操作箱上的手动/自动选择开关置手动位置,为手动方式;置自动位置,为自动方式.(注:在系统运行过程中切换手/自动运行方式时,系统会自动停机,再次启动系统需重新开机).2.运行操作:1)手动运行操作:当运行方式选择为手动运行模式时,按压升降机控制柜上的启动按钮 ,现场电柜上绿色运行指示灯亮。

系统手动启动完成,即可进行以下的手动操作.以下各手动操作按钮均为点动式;即按下相关点动按钮,相关动作运行;释放相关点动按钮,相关动作停止.◆手动进物料操作:在升降机内物料小车处于下层平层位置且物料小车上没有输送物(入料进限光电开关X4都没有被遮挡时),按压操作箱上的手动进料按钮,升降机内物料小车正转运行,若一直按压着手动进料按钮,则一直将输送物料送至箱内至进限位后停止.◆手动上升操作:在升降机不在上限位置,按压操作箱上的手动上升按钮,送料小车即上升,若一直按着手动上升按钮,则轿厢连续上升至上升到上限位置停止.◆手动出料操作：在升降机内物料小车处于下层平层或上层平层位置，按压操作箱上的手动出料按钮，升降机内物料小车反转运行，若一直按压着手动出料按钮,则一直将物料输送到升降机外的工作平台。

（2)自动运行操作:当运行方式选择为自动运行模式且满足自动运行条件---升降机处于下平层位(入料进限光电开关X4都没有被遮挡时),按压升降机控制柜上的启动按钮,现场电柜绿色运行指示灯长亮，系统自动启动完成,即可进行以下的自动运行操作,注:若不满足自动启动条件启动自动运行时,系统不会自动启动,同时红灯闪烁，塔灯声讯报警器鸣响报警,提示未满足自动条件,此时需转换为手动模式启动,手动运行系统以满足自动启动条件后再启动自动运行模式.◆系统自动启动后,此时在现场上料人员可以放进规定尺寸内的物料.,输送系统则将上料人员放上的物料自动送入升降机小车内限位（物料尾部脱离升降机进料口保护光栅时）→升降机小车上升→上升到上限平层位后停止上升→物料小车正转将物料传送出去到工作台→当物料脱离小车内进限位后停2秒→升降机内小车下降到下限平层位置，如此循环进行.◆停机◆自动模式运行中停止: 在电柜上的绿色塔灯为点亮状态时,（1）按压控制柜上货操作箱上的停止按钮,在升降机内小车升降运行到下限平层时，电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式运行中停机.◆自动模式原点停止: 在电柜上的绿色塔灯为长亮状态时,（1）按压控制柜上的停止按钮,电柜上的运行绿色塔灯熄灭,黄色塔灯长亮，即实现系统的自动模式原点停止机.◆电源解除: 选择控制柜上的空气开关旋钮为OFF位置,解除设备电源. 异常停机◆紧急停止:当设备运行中出现对人体及设备构成危害时,应立即安县现场操作箱上货控制柜上的紧急停止按钮,设备停止运行,进入紧急停止状态;故障排除后,先将紧急停止按钮操作头拔出,按压5秒升降机电控柜上的绿色启动按钮进行复位,紧急停止状态解除后,再启动系统。
