下载文档原格式
织物透水性及测试方法人们对织物有着防水和导水两方面的需求。
由纤维表面浸润性可知织物的导水性、舒适性；织物经过防水处理或是加了涂层可以增强其防水性能。
用不同的方法测试织物的透水量，所得到的不同参数，都是为了表征织物的透水性能。
本文主要研究织物透水性的影响因素，并依据其结构特点来选择测试方法。
影响织物透水性的因素：织物透水性是液态水从织物一面渗透到另一面的性能。
对于织物的防水和透水性，总体上来说主要有3个主要因素。
(1)纤维表面的浸润性。
当纤维的接触角θ90°时，纤维集合体材料是一个导水材料，结构紧密只会导致更多的毛细孔芯吸导水。
当纤维θ90°时，纤维具有防水特征，当织物结构越紧密(即孔隙越小)时，防水效果越好。
因此，织物只有在已知纤维的接触角时，才较好讨论其防水或透水性。
(2)织物的涂层。
在织物表面涂上一层不透水、不溶于水的连续薄膜层，降低了织物的透水性，织物因此不透气。
其不太适用于衣物，但可用于篷盖布或雨披等。
若采用防水、多微孔的涂层膜，可形成防水性优良，且透水、透气性好的涂层织物。
(3)环境。
拒水织物或涂层织物大多是不吸湿纤维或涂层材料制成，因此相对湿度的变化不会影响其防水性能。
而导水织物，大多为吸湿纤维材料。
相对湿度增大，纤维吸湿增强，纤维膨胀而毛细作用增强，故织物的导水性增强。
温度的影响与湿度相同。
因此环境对导水织物有很大的影响。
织物透水性测试：测量织物的透水性或防水性就是要测其拒水性或导水性，随织物实际使用情况不同而采用不同的方法，并以各种相应的指标来表示织物的透水性或防水性。
静水压法静水压法是指在一定的水压下织物的渗水能力，它适用于所有种类的织物，包括那些经过防水整理的织物。
织物的防水性与纤维、纱线和织物结构的抗水能力有关，所测结果与水喷淋和雨淋到织物表面是不一样的。
用静水压法测织物的防水性，有静压法和动压法。
静压法是在织物的一侧施加静水压，测量在此静水压下的出水量、出水滴时间、在一定出水量时的静水压值。
织物静水压抗渗水性测定实验方法一、织物静水压抗渗水性测定实验原理静水压测试是考核面料抗水性的常用方法。
选用静水压测试仪对防水面料进行抗渗水试验时发现，某些面料实际上没有出现标准所描述的试验终止现象，因此本文就实验室采用的现行测定抗渗水性标准进行探讨，从而为面料的生产工艺以及实际测试判定提供参考，并益于对现行标准的完善。
二、现状1、标准GB/T 4744—1997《纺织织物抗渗水性测定静水压试验》规定了一种测试织物抗渗水性的静水压试验方法。
主要适用于紧密织物，例如帆布、油布、帐篷布和防雨服装布等。
测试方法是在标准大气下，试样的一面承受一个持续上升的水压,直到有三处渗水为止记录此时的压力。
此标准的测试原理是以织物承受的静水压来表示水透过织物所遇到的阻力，水压可以从试样的正面或背面施加[2]。
2、试验仪器静水压测试仪；仪器的压力范围：0~999mbar；水压上升的速率：（10±0.5）cmH2O/min，以及60±0.5cm H2O/min。
3、遇到的问题在日常测试中，经常会遇到现行标准中未涉及的现象，使得测试结果的表示没有统一性，甚至影响对整个产品的性能评价。
①、涂层防水织物1) 平均值的记录标准中规定记录所有试验样品的平均值。
但有些样品出现如表1所示检测结果，使如何表示其平均值成为难题。
试验数据mbar（cmH2O）检测结果样品编号（灰色涤纶涂层防水机织面料）1# 5822# >9993# 6254# >9995# 5982) 对接缝部位的测试遇到防雨服装等服装产品,考核静水压应该全面到服装的每个部位，特别是接缝部位（见图2），如下摆缝、腋下缝、肩部缝等。
而目前我国的标准主要针对面料的方法标准中找不到相关检测方法的描述，给测试带来困惑，对企业生产产品的把关以及整件服装的防水质量的评价找不到依据。
3) 样品出现单处渗透某些产品由于涂层工艺的欠缺造成局部细小破损，在测试过程中常常会发现在某处水珠不断渗出，蔓延至整个边圈，但是仍未出现第2处﹑第3处，对于这个样品的测试结果如何记录成为难题。
织物防水性能检测标准和方法1. 通防水性能测试标准纺织品防水性能检测也称抗水性检测，主要分为抗水渗透性（静水压）检测、表面拒水性（喷淋）检测和淋雨测试，国内外常用的检测方法见下表 1：表 1国内外主要检测标准检测项目 淋雨 标准号标准名称 GB/T 14577-1993ISO 9865-1991AATCC 35-2000JIS L1092-1998 6.3GB/T 4745-1997ISO 4920-1981 AATCC 22-2001JIS L1092-1998 6.1GB/T 4744-1997ISO 811-1981织物拒水性测定邦迪斯门淋雨法 纺织品邦迪斯门淋雨试验法测定织物拒水性 防水测试：雨水试验 纺织品抗水性检测邦迪斯门法 纺织织物表面抗湿性测定沾水试验 测定织物表面抗湿性（喷淋试验） 拒水性：喷淋试验 表面拒水性（喷淋） 纺织品抗水性能检测喷淋法 纺织织物抗渗水性测定：静水压试验 纺织织物抗渗水性的测定：静水压试验 耐水性：液体静压测试 抗渗水（静水 压） AATCC 127-2003JIS L1092-1998 6.1 纺织品抗水性能检测静水压法上表中的国家标准和日本 JIS 方法体系的技术方法基本上等效采用 ISO ，而 AATCC 方法检测方法与 ISO 的 主要不同之处在于：AATCC 的静水压检测只要求至少有 3个样品，而喷淋检测的评级采用打分制且可评中间 级别；而淋雨检测使用不同的淋雨仪且只衡量吸水纸的质量变化。
2. 防水性能测试方法2.1静水压（ISO 811-1981）2.1.1应用范围及原理静水压检测适用于测定紧密织物（如帆布、油布、帐篷布及防雨服装布等）水渗透时的压力，理论上纺织品的静水压（P）可以用以下公式求得：−2γL cosθP =ρgr式中：γL——水的表面能；θ——微孔内壁与水的接触角；r ——微孔半径；g ——重力加速度。
由公式可见，当 90°＜θ＜180°时，θ越大，织物表面能越低，微孔的半径（r）越小，静水压（P）越高。
户外用品的防水、静水压、透湿、透气性能的测试方法户外用品的防水、静水压、透湿、透气性能的测试方法目前国内户外从业人士和户外爱好者对户外服装功能理解某些方面存在误区或认识不够严谨，户外用品的在目前市场上需求量较大，同时户外用品的检测也是有着严格的要求，户外面料测试项目有以下：色牢度、缩水率、PH值、撕裂强力、断裂强力、接缝滑移，这些都是前道染厂所要做的指标；后整理方面是：防水、静水压、透湿、透气等功能指标！一、静水压（WaterProofness简写为：WP）：户外面料行业习惯叫耐水压，单位用mmh2o表示，是指单位面积承受水压强力，在标准实验室条件下，织物承受蒸馏水往上喷的压力，并记录水压最大值，如耐水压5000mmh2o，即单位面积最大可承受5m压力而不会发生渗漏。
常用测试标准：美标AATCC-127；日标JISL1092B；欧标：IS0811；耐水压测试分洗前和洗后测试两种方法：（1）、洗前测：国产户外品牌一般测试洗前耐水压值，不测洗后值，洗几次后耐水压值下降很大的，可能下降1000-3000mmh2o左右；（2）、洗后测：国外著名户外品牌一般是5次水洗后测耐水压，THENORTHFACE甚至有采用过水洗20次后再测耐水压方法，因多次洗后测试，耐水压值下降非常大，这样的测试方法是任何涂层厂或贴膜复合厂必须用更好的材料加工，比如涂层面料耐水压要求5次水洗后达到5000mmh2o,那么洗前最起码要到7-8000mmh2o 以上；当然这种要求会导致价格更高！二、透气度（MethodAirPermeabbility简写为：MAP）：意为空气透过织物的性能；在规定的压差条件下，测定一定时间内垂直通过试样给定面积的气流流量，计算出透气量。
气流速率可直接测出，也可通过测定流量孔径两面的压车换算而得。
这个才叫真正意义的透气！测试标准：美标ASTMD737、欧标ISO9237、日标JISL1096；透气单位用mm/s、cm3/cm2/s表示都可以；据近五年来操作的TheNorthFace、Rei、Columbia、LLBean、EddieBauer、Adidas、Ozark 等知名户外品牌均未测试过透气，国内户外服装品牌基本上也不测透气；透气的意思是空气通过织物传导到人体，这样就有可能起不到保暖的作用；而穿着冲锋衣防水保暖但又有闷的感觉，就是跟不透气有关，现在听说Decathlon公司在长三角正在开发防水透气的户外面料，有机会遇到他们跟他们技术交流下！三、防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级；常用测试标准有美标：AATCC-22；欧标：ISO4920；防泼水分为三种：普通防水(WaterRepellent，简写为：W/R)、耐泼水(DurableWaterRepellent户外面料行业习惯称为超泼水，简写为：DWR)、特氟龙（TEFLON）防水；（1）、普通防水（W/R）：洗几次衣服表面就没防水了，一般户外休闲普通防水就可以了，如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重。

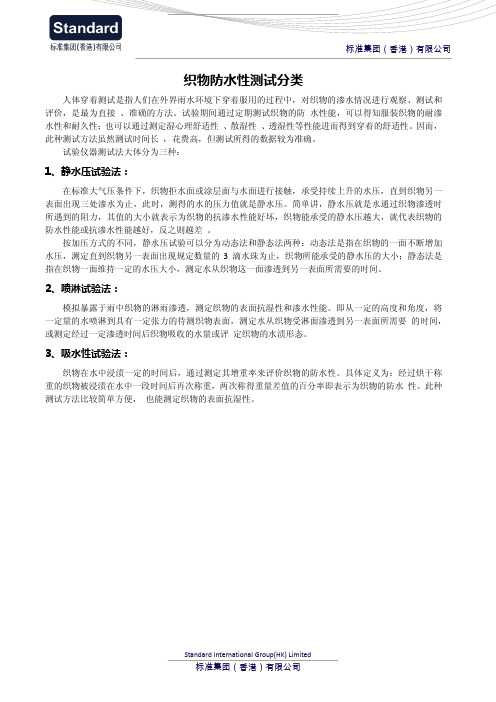

标准集团（香港）有限公司织物防水性测试分类人体穿着测试是指人们在外界雨水环境下穿着服用的过程中，对织物的渗水情况进行观察、测试和评价，是最为直接、准确的方法。
试验期间通过定期测试织物的防水性能，可以得知服装织物的耐渗水性和耐久性；也可以通过测定湿心理舒适性、散湿性、透湿性等性能进而得到穿着的舒适性。
因而，此种测试方法虽然测试时间长，花费高，但测试所得的数据较为准确。
试验仪器测试法大体分为三种：1、静水压试验法：在标准大气压条件下，织物拒水面或涂层面与水面进行接触，承受持续上升的水压，直到织物另一表面出现三处渗水为止，此时，测得的水的压力值就是静水压。
简单讲，静水压就是水通过织物渗透时所遇到的阻力，其值的大小就表示为织物的抗渗水性能好坏，织物能承受的静水压越大，就代表织物的防水性能或抗渗水性能越好，反之则越差。
按加压方式的不同，静水压试验可以分为动态法和静态法两种：动态法是指在织物的一面不断增加水压，测定直到织物另一表面出现规定数量的3 滴水珠为止，织物所能承受的静水压的大小；静态法是指在织物一面维持一定的水压大小，测定水从织物这一面渗透到另一表面所需要的时间。
2、喷淋试验法：模拟暴露于雨中织物的淋雨渗透，测定织物的表面抗湿性和渗水性能。
即从一定的高度和角度，将一定量的水喷淋到具有一定张力的待测织物表面，测定水从织物受淋面渗透到另一表面所需要的时间，或测定经过一定渗透时间后织物吸收的水量或评定织物的水渍形态。
3、吸水性试验法：织物在水中浸渍一定的时间后，通过测定其增重率来评价织物的防水性。
具体定义为：经过烘干称重的织物被浸渍在水中一段时间后再次称重，两次称得重量差值的百分率即表示为织物的防水性。
此种测试方法比较简单方便，也能测定织物的表面抗湿性。
Standard International Group(HK) Limited标准集团（香港）有限公司。

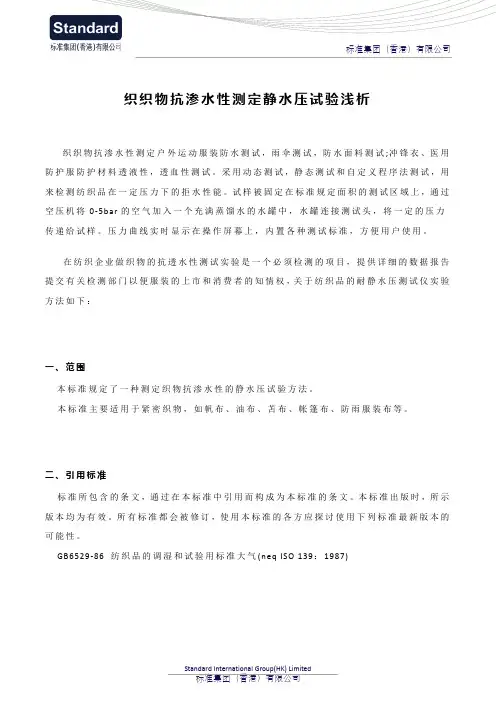

织织物抗渗水性测定静水压试验浅析织织物抗渗水性测定户外运动服装防水测试，雨伞测试，防水面料测试;冲锋衣、医用防护服防护材料透液性，透血性测试。
采用动态测试，静态测试和自定义程序法测试，用来检测纺织品在一定压力下的拒水性能。
试样被固定在标准规定面积的测试区域上，通过空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，水罐连接测试头，将一定的压力传递给试样。
压力曲线实时显示在操作屏幕上，内置各种测试标准，方便用户使用。
在纺织企业做织物的抗透水性测试实验是一个必须检测的项目，提供详细的数据报告提交有关检测部门以便服装的上市和消费者的知情权，关于纺织品的耐静水压测试仪实验方法如下：一、范围本标准规定了一种测定织物抗渗水性的静水压试验方法。
本标准主要适用于紧密织物，如帆布、油布、苫布、帐篷布、防雨服装布等。
二、引用标准标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6529-86 纺织品的调湿和试验用标准大气(neq ISO 139：1987)三、原理以织物承受的静水压来表示水透过织物所遇到的阻力。
在标准大气条件下，试样的一面承受一个持续上升的水压，直到有三处渗水为止，并记录此时的压力，可以从试样的上面或下面施加水压。
选用哪种方式应在报告上注明。
试验结果与织物在短时间或稍长时间受水压后呈现的性能直接有关。
四、仪器4．1试验仪器应能以下述方式夹紧试样：a)试样水平放置，且不鼓起，b)织物上面或下面承受持续上升水压的面积为100cm2；c)试验时，夹紧装置不应漏水(见附录A中A1)；d)试样在夹紧装置中不会滑移；e)尽量减少试样在夹紧装置边缘处产生渗水的可能性(见附录A中A1)。
4.2与试样接触的水必须是新鲜蒸馏水或去离子水，温度保持在20℃±2℃或27℃±2℃，选用哪种度应在试验报告上注明(用较高温度的水，会得出较低的水压值，其影响的大小，因试样不同而异)。
功能性整理中有关防水、静水压、透湿、透气等名词的具体含义和测试方法技术支持：广州庄杰化工有限公司关键词：低温C6防水剂、耐水洗、PFOA、PFOS编辑：雷小姐户外功能性服装在国内正呈现星火燎原之势，不少国内品牌也在大力开发，但是消费者对于后整理方面的防水、静水压、透湿、透气等功能指标还存在一些误区，下面小编整理了关于功能性整理中几个重要指标的含义和区别：1、防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级；常用测试标准有美标：AATCC 22(评分制)；欧标：ISO 4920(评级制);美标与欧标评分评级对比:100分(5级);90分(4级);80分(3级);70分(2级);50分(1级);0分(0级).防泼水分为三种：普通防水(Water Repellent，简写为：（W/R)、耐泼水(Durable Water Repellent 户外面料行业习惯称为超泼水，简写为：（DWR)、特氟龙（TEFLON）防水；（1）普通防水（W/R）：洗几次衣服表面就没防水了，一般户外普通防水就可以了，常用数据在洗前70分,如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重；（2）超泼水（DWR）：广州庄杰化工生产的低温C6防水剂ZJ-FCB062，洗20次后保持80分（欧标3级）的效果；且不含PFOA、PFOS，符合最新环保规定；（3）特氟龙（TEFLON）：知名度非常高，防水、防污、防油等三防效果；2、静水压（Water Proofness简写为：WP）：户外面料行业习惯叫耐水压，单位用mmh2O表示，是指单位面积承受水压强力，在标准实验室条件下，织物承受蒸馏水往上喷的压力，并记录水压最大值，如耐水压5000mmh2o，即单位面积最大可承受5m压力而不会发生渗漏。
常用测试标准：美标AATCC 127；日标JIS L 1092B；欧标：IS0 811；耐水压测试分洗前和洗后测试两种方法：（1）洗前测：国产户外品牌一般测试洗前耐水压值，不测洗后值，涂层面料洗几次后耐水压值下降很大的，可能下降1000-3000 mmh2o左右；（2）洗后测：像THE NORTH FACE甚至有采用过水洗5-20次后再测耐水压方法，因多次洗后测试，耐水压值下降非常大，如涂层面料耐水压要求5次水洗后达到5000mmh2o,那么洗前最起码要到7-8000mmh2o以上；当然这种要求会导致成本更高！3、透湿度（Moisture Proofness简写为：MP）：透湿用单位g/㎡/24h 表示，指在一定的标准实验室条件下，使试样的两侧形成一特定的湿度差，水蒸汽通过试样进入干燥的一侧，通过测定透湿杯重量随时间的变化量，从而求出试样的水蒸汽透过率等参数。
户外用品的防水、静水压、透湿、透气性能的测试方法目前国内户外从业人士和户外爱好者对户外服装功能理解某些方面存在误区或认识不够严谨，户外用品的在目前市场上需求量较大，同时户外用品的检测也是有着严格的要求，户外面料测试项目有以下：色牢度、缩水率、PH值、撕裂强力、断裂强力、接缝滑移，这些都是前道染厂所要做的指标；后整理方面是：防水、静水压、透湿、透气等功能指标！一、静水压（WaterProofness简写为：WP）：户外面料行业习惯叫耐水压，单位用mmh2o表示，是指单位面积承受水压强力，在标准实验室条件下，织物承受蒸馏水往上喷的压力，并记录水压最大值，如耐水压5000mmh2o，即单位面积最大可承受5m压力而不会发生渗漏。
常用测试标准：美标AATCC-127；日标JISL1092B；欧标：IS0811；耐水压测试分洗前和洗后测试两种方法：（1）、洗前测：国产户外品牌一般测试洗前耐水压值，不测洗后值，洗几次后耐水压值下降很大的，可能下降1000-3000mmh2o左右；（2）、洗后测：国外著名户外品牌一般是5次水洗后测耐水压，THENORTHFACE甚至有采用过水洗20次后再测耐水压方法，因多次洗后测试，耐水压值下降非常大，这样的测试方法是任何涂层厂或贴膜复合厂必须用更好的材料加工，比如涂层面料耐水压要求5次水洗后达到5000mmh2o,那么洗前最起码要到7-8000mmh2o以上；当然这种要求会导致价格更高！二、透气度（MethodAirPermeabbility简写为：MAP）：意为空气透过织物的性能；在规定的压差条件下，测定一定时间内垂直通过试样给定面积的气流流量，计算出透气量。
气流速率可直接测出，也可通过测定流量孔径两面的压车换算而得。
这个才叫真正意义的透气！测试标准：美标ASTMD737、欧标ISO9237、日标JISL1096；透气单位用mm/s、cm3/cm2/s表示都可以；据近五年来操作的TheNorthFace、Rei、Columbia、LLBean、EddieBauer、Adidas、Ozark 等知名户外品牌均未测试过透气，国内户外服装品牌基本上也不测透气；透气的意思是空气通过织物传导到人体，这样就有可能起不到保暖的作用；而穿着冲锋衣防水保暖但又有闷的感觉，就是跟不透气有关，现在听说Decathlon公司在长三角正在开发防水透气的户外面料，有机会遇到他们跟他们技术交流下！三、防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级；常用测试标准有美标：AATCC-22；欧标：ISO4920；防泼水分为三种：普通防水(WaterRepellent，简写为：W/R)、耐泼水(DurableWaterRepellent户外面料行业习惯称为超泼水，简写为：DWR)、特氟龙（TEFLON）防水；（1）、普通防水（W/R）：洗几次衣服表面就没防水了，一般户外休闲普通防水就可以了，如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重。
织物耐水压性能实验测试方法步骤解析织物耐水压性能实验测试方法步骤解析织物耐水压性能实验测试是纺织企业需要经常操作的实验项目，由于纺织生产不同类型的织物，针对不同的行业自然有着不同的要求和标准，一般对于织物防水要求较高的标准多半是针对具有特殊的防水要求的织物进行测试和实验。
一、防水、拒水整理一般棉、粘胶、蚕丝和麻等较涤纶、锦纶、丙纶等纤维的吸水性强,若要求它们具有高度的防水性,以作各种防水用具,则必须经防水或拒水整理。
防水实际上常将“拒水”的涵义包括在内。
按整理后织物表面性能的不同,可加以区别,基本可分为两类:一类是防水但不透气的整理。
它是在织物表面均匀涂布一层不透水、不溶于水的涂层,整理后使织物的孔隙堵塞,阻止水和空气通过织物,这种整理也称为涂层整理(防水整理)。
如用聚氨酯树脂、聚丙烯醇树脂、橡胶、桐油等处理后,织物不但不透水和不透气,而且手感也较硬,故不宜作衣着用品,一般适用于工业用布或户外用品。
另一类则是防水透气整理,也称拒水整理。
这是指织物整理后,整理剂改变了纤维的表面性能,使纤维表面的亲水性转为疏水性,使织物不易被润湿,但仍能透气,手感柔软,常用于制作雨衣及其他衣着织物(见表1)。
二、拒水整理原理所谓防水透湿(拒水),就是使水在较低水压下不润湿织物,但人体散发的汗液以水汽形式透过织物传导到外界,水汽不在人体表面和织物之间凝聚,人体主观感觉不到“发闷”现象。
织物经过拒水整理,整理剂改变了纤维表面性能,使纤维表面的亲水性转为疏水性,织物不易被润湿仍能透气,且手感柔软。
纺织品的洗涤、织物精练退浆、对染料的吸收及拒水拒油性能等都与液体对固体的润湿性有关。
洗涤、精练、退浆和染料吸收等过程都要求纤维材料具有高润湿性、渗透性,而拒水性则要求纤维不润湿或很少润湿。
织物的润湿是使水分在织物表面迅速铺展,而拒水的目的正好相反,力图使水滴在织物表面上不铺展,不润湿织物,仍然保持水滴状态。
图中γL和γS分别表示液体和固体的表面张力,γLS表示液2固间的界面张力,θ称之为接触角。
织物面料防水透湿性能测试方法纺织品耐水压性能测试是非常规项目检测,但随着防水等特种整理纺织品市场需求的增长及外商对该类商品技术指标要求的提高,纺织品耐水压性能测试越来越受到重视。
一、水蒸气透过法1、正杯法A,中国国家标准:GB/T12704-91 BB,美国材料实验协会标准：ASTM E96 Produce B and DC,日本工业标准：JIS L-1099 A2D,加拿大标准：(CGSB)-4.2 No.49-99E,英国标准:BS 7209-19902、倒杯法(也叫吸湿法)A，美国材料实验协会标准：ASTM E96 BW(1995版和2000版)3、干燥剂法4、正杯法A，中国国家标准：GB/T 12704-91 AB，日本工业标准：JIS L-1099 A1C，美国材料试验学会标准：ASTM E-96 A、C、E5、倒杯法A，日本工业标准：JIS L-1099 B1、B2B，美国材料试验学会标准：ASTM E-96C，比利时UCB公司标准：UCB 法D，英国标准:B.T.T.G法二、出汗热盘法，也称皮肤模型法A，ISO标准：ISO 11092B，消防防护服测试：NFPA 1971C，美国材料试验学会标准：ASTM F 1868-98 BD，德国标准：DIN 54 010 T01-A三、出汗假人法出汗假人法出汗假人法的假人有点像热盘，用来模拟典型人体的形状和尺寸。
假人测试比出汗热盘测试更具有实际意义，因为它可以考虑更多的变量，包括服装覆盖人体的表面积，纺织品的层数和人体表面空气层的分布，松还是紧配合，人体不同部分的皮肤温度差异，身体的位置和运动状态等。
但是，还没有一个出汗假人可以测试在诸如行走时动态条件下的蒸发热阻力。
当前，还没有出汗假人的设计标准和测试步骤。
而且由于出汗假人更加复杂和昂贵，使得假人测试费用比热盘法高。
四、其它方法A，Watkins 法B，Mernander法C，Farnworth法D，Van Beest法E，Ruchman法F，Gibson法真的是太多了，我们还是来具体了解一下几个相对比较有用的方法吧。
织物透水（防水）性能有哪几种测试方法织物透水(防水)性测试仪器是纺织行业经常使用的测试仪器，针对不同的标准和要求会有不同的测试仪器要求，目前织物透水(防水)性测试仪器常用的有，耐静水压试验仪、喷淋式拒水性能测试仪(织物沾水性测试仪)、防雨性测试仪、毛细管效应测定仪，分别对应静水法、喷淋法、雨淋法、吸芯法这样四种透水性测试方法，下面将对这四种方法分别进行介绍。
测量织物的透水性或防水性就是要测其拒水性或导水性，随织物实际使用情况不同而采用不同的方法，并以各种相应的指标来表示织物的透水性或防水性。
1. 静水压法(织物耐静水压试验仪)静水压法是指在一定的水压下织物的渗水能力，它适用于所有种类的织物，包括那些经过防水整理的织物。
织物的防水性与纤维、纱线和织物结构的抗水能力有关，所测结果与水喷淋和雨淋到织物表面是不一样的。
用静水压法测织物的防水性，有静压法和动压法。
静压法是在织物的一侧施加静水压，测量在此静水压下的出水量、出水滴时间、在一定出水量时的静水压值。
静水压值可以是水柱高，也可以是压强。
实测中，采用测定单位面积、单位时间内的透水量(mL/cm2·h)。
对于防水性织物，测量当试样另一面出现水滴所需的时间，或经过一定时间后观察另一面所出现的水珠数量。
动压法的原理与静压法一样，只是P是变量。
它是在试样的一面施以等速增加的水压P，直到另一面被水渗透而显出一定数量的水珠，所强加的水压P。
此法比较适用于涂层织物或结构紧密的织物，用静水压反应织物的防水性能，静水压大的织物防水性能强，静水压小的织物防水性能弱。
导水性织物，吸湿能力很强，遇水就湿，没有抗水性，也不会产生静水压。
在AATCC 127-2003测试方法实验中，将待测样品沿着对角线方向最少取3块大小面积为200mm×200mm 的样品。
样品的两面防水性不一样，做好标记，用(21±2)℃的蒸馏水进行测试，测试面积为100cm2，测试面接触水，水压以速度为60mbar/min(或10mm/s)递增，若在样品上有3处不同地方渗出水滴，则测试达到终点。
纺织服装拒水性能_防水性能检测方法和标准纺织品拒水性能、防水性能测试实验是一些具有防水属性的织物必须检测的一项标准，该类标准针对不同的国家有着不同的要求，例如：国内使用的标准和欧洲标准以及美国标准就存在差异，所以在做该类实验的时候一般都是要指明检测的标准，然后做对应的实验。
标准集团（香港）有限公司工程师为你简单讲解。
一、防水性能：雨水测试:AATCC 35:2006原理: 用一个称重的吸水纸包住测试样品,在600mm水压下用水喷洒2分钟,然后通过再次称量吸水纸的重量,可以确定测试过程中样品渗漏的水量要点: 要求吸水纸测试前后的重量差不超过1g二、喷淋测试: ISO 4920 ；BS EN 24920 ；AATCC 22原理: 在控制条件下，定量蒸馏水通过标准喷头以45°喷淋在喷嘴下方150mm处水喷淋在实验品的紧表面上，产生一个湿样品，将测试后试样表面与标准图卡进行对照评出等级。
要点: 有5级，4级，3级，2级，1级，共5张标准图像ISO 1 级=AATCC 50 ISO 2 级= AATCC 70ISO 3级= AATCC 80 ISO 4级= AATCC 90ISO 5级= AATCC 100 如果样品表面和下表面全部出现湿的情况在AATCC 22 标准里最低等级评为0，ISO 最低等级为1级三、防水性能流体静水压: AATCC 127 ；ISO811；BS EN 20811原理: 在标准大气条件下,试样的一面承受一个持续上升的水压,直至有三处渗水为止,并记录此时的压力,可以从试样的上面或下面施加水压.结果与织物在短时间或稍长时间受水压后呈现的性能直接有关.要点: 承受水压上升面积：100cm2水压上升的速度: AATCC 127: 6 cmH2O/minISO 811: 10 cmH2O/min或者60 cmH2O/min，测试结果用KPa (cmH2O)等表示。
面料的防水性和透湿性如何评估1. 引言面料的防水性和透湿性在纺织品应用中起着重要的作用。
防水性指材料对水的渗透性能，而透湿性是指材料对水蒸气的渗透性。
这两个性能直接影响着材料的舒适性和功能性。
为了评估面料的防水性和透湿性，人们开发了一系列的测试方法和标准。
本文将介绍常见的评估方法和标准，以及评估结果的解释。
2. 防水性的评估2.1. 固定液体阻力测试固定液体阻力测试是一种常用的方法，用于评估面料的防水性能。
该测试通过测量液体在一定压力下渗透或渗出面料的能力来评估其防水性能。
通常使用的测试液体包括水、酒精和矿物油。
2.2. 雨淋测试雨淋测试是一种模拟自然降雨条件下对面料防水性能的评估方法。
在测试中，面料被暴露在一定的水流量下，通过测量面料上的液体滴落量、液体渗透量和面料的表面湿度来评估防水性能。
2.3. 压缩空气透过性测试压缩空气透过性测试用于评估面料的透气性能。
该测试通过测量面料上空气流动的速度来评估面料的透气性能。
测试中，利用垂直放置的面料，通过面料上方施加一定压力的压缩空气，测量通过面料的空气流量来评估透气性。
3. 透湿性的评估3.1. 湿蒸发测试湿蒸发测试是评估面料透湿性能的常用方法之一。
该测试通过测量面料上的水蒸气通过面料的时间和速度来评估透湿性能。
测试中，将一定量的水蒸气置于面料的一侧，在另一侧测量水蒸气通过面料的速度和湿度变化。
3.2. 湿透气度测试湿透气度测试是通过测量湿面料上的水蒸气通过面料的速度和湿度变化来评估透湿性能的方法。
该测试模拟了人体在穿着湿衣物时体感到的湿度和透气性。
测试中，将湿面料放置在一定的湿度和温度条件下，测量水蒸气通过面料的速度和湿度变化。
4. 结果解释根据上述评估方法，可以得出面料的防水性和透湿性能力评估结果。
通常，防水性能越好，面料能阻挡更多的液体渗透，而透湿性能越好，面料能更好地排出体内的水蒸气。
这些评估结果可以用作制定产品标准、进行面料材料选择和产品改进的依据。
织物防水透湿性能测试方法及在我国产品标准中的应用作者：李静方雪丽来源：《中国纤检》2017年第07期摘要：本文概述了测试织物防水透湿性能的各种标准及方法，重点列举并比较了喷淋法、静水压法测试织物防水性能以及各种织物透湿性能的测试方法，并简述了防水透湿测试方法在相关功能性服装类产品标准中的应用情况。
关键词：防水；透湿；织物；喷淋；静水压1 引言防水透湿织物是指在一定压力下水不能浸入，但水蒸气却能透过而传导到外界的织物，又称“可呼吸织物”，它是集防水、透湿、防风和保暖性能于一体的多功能织物。
织物在一定的水压下不能被浸湿，但人体散发的汗液却能以水蒸气的形式通过织物扩散或传递到外界，避免汗液积聚冷凝在体表与面料之间造成闷湿感，保持服装的舒适性。
防水透湿织物主要应用于消防、军用服装、帐篷、防护用品等特种用品及户外服装、风衣、雨衣等产品。
随着科技的发展和人们生活水平的提高，消费者对服装服用性能的要求也越来越高。
尤其是用作户外旅游的户外服装需具备防水、透湿、防风、保暖、舒适等性能。
2 织物防水性能测试方法防水性能是指织物抵抗被水润湿和渗透的性能，织物防水性能的表征指标主要有沾水等级、抗静水压等级和水渗透量3种，测试方法主要有喷淋法和静水压法2种。
2.1 喷淋法喷淋法是将试样在一定的条件下进行喷淋试验，根据其沾水情况确定沾水等级，以此评定织物的防水性能。
喷淋法是模拟织物经受雨水时被淋湿的程度，适用于经过防水处理或未经防水处理的织物，喷淋法测得的沾水性能与织物的纤维、纱线、结构和表面性能均有一定的关系。
国内外常见喷淋法测试织物防水性能的标准见表1。
GB/T 4745、ISO 4920、JISL1092、AATCC 22及BS 3424-26采用喷淋法沾水试验测定织物的防水性能，试样在一定的条件下经过喷淋测试后，通过试样外观与沾水现象描述及图片的比较，确定织物的沾水等级或分数。
JIS L1092还规定了吸水量和吸水率的测定。
防水透湿面料织物防水原理
面料防水性是指织物对液态水透过时的阻隔抗恨性能。
传统上，“防水面料”这一术语是用于描述某种织物在施加水压的情况下也完会不透水面料，不管是液态的水还是气态的水，并不整个使用期内始终保持这一特性。
水不能通过织物，但可以湿润织物的表面。
通常，只要在织物的表面涂上或织物复合一层密实的不能通过水的薄膜就可使织物具有防水性面料。
拒水面料是指织物在不经受任何外力作用的静态条件下，对抗水面料渗透作用的能力。
拒水面料织物可以允许气态的水通过，而静态条件下又不允许液态水渗透，其实质是不允许水湿润织物。
这就要求面料织物有低的表面能。
防水透湿面料是指织物在施加水压的情况下也完全不透水，日常使用中又能透过水蒸气，并在整个使用期内始终保持这一特性的能力。
其实质是水蒸气分子和水滴体积之间存在着巨大差别。
为提高防水性，通常情况下要求这种织物外表面不易被不湿润。
美国纺织化学家和染色家协会和美国材料试验学会把拒性定义为织物抗渗透的能力或者两者兼有。
液态的水通过服装的面料进入服装内侧有两种途径：1．外界的水如雨水或雪水接触织物后，织物被润湿，借毛细管效应，通过织物中各种缝隙孔洞水被输送到织物内侧及织
物表面的其他部位，这种情况主要与织物的表面能及表面粗糙度有关，表现为一种自发的过程。
2．水在一定的外界压力或自身动能作用下直接透过织物内缝隙孔洞而进入织物的内侧，这种情况除与表面能及表面粗糙度有关外，很大程度上取决于织物内较大的缝隙孔洞的尺寸。
因此，织物的防水问题就要同时包括防止织物被水润湿、液态水渗透和透入。
