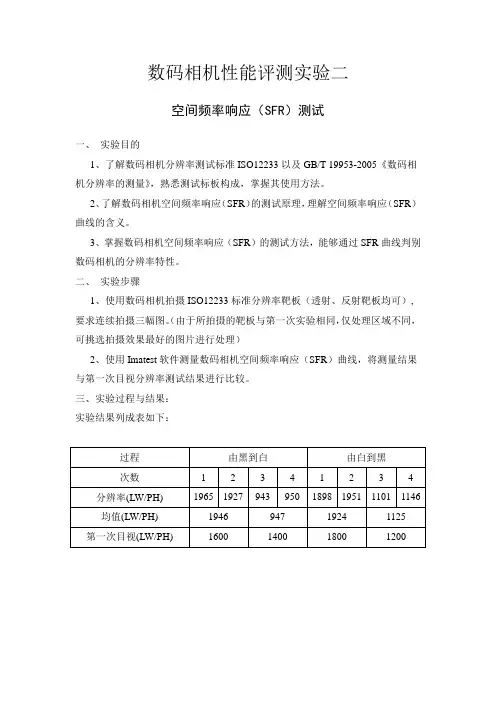

数码相机性能评测实验二
空间频率响应（SFR）测试
一、实验目的
1、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。
2、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）曲线的含义。
3、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数码相机的分辨率特性。
二、实验步骤
1、使用数码相机拍摄ISO12233标准分辨率靶板（透射、反射靶板均可）,要求连续拍摄三幅图。
（由于所拍摄的靶板与第一次实验相同，仅处理区域不同，可挑选拍摄效果最好的图片进行处理）
2、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，将测量结果与第一次目视分辨率测试结果进行比较。
三、实验过程与结果：
实验结果列成表如下：
过程由黑到白由白到黑
次数 1 2 3 4 1 2 3 4 分辨率(LW/PH) 1965 1927 943 950 1898 1951 1101 1146 均值(LW/PH) 1946 947 1924 1125 第一次目视(LW/PH) 1600 1400 1800 1200
相机型号：NOKIA N
相机基本设置：有效像素：800万。

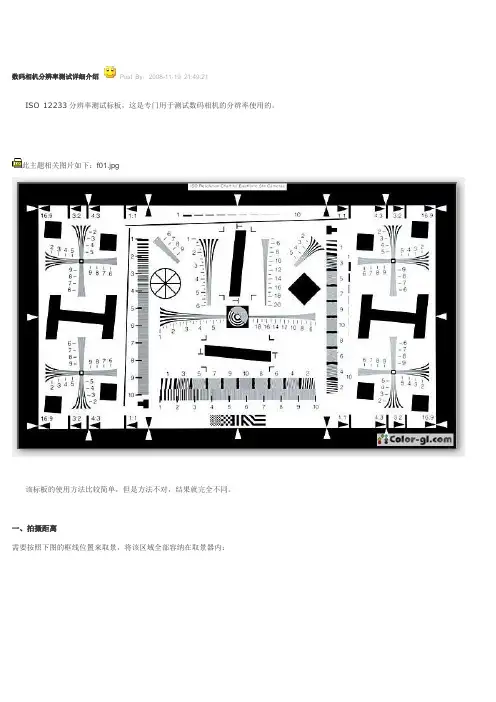

数码相机分辨率测试详细介绍Post By：2008-11-19 21:49:21ISO 12233分辨率测试标板，这是专门用于测试数码相机的分辨率使用的。
此主题相关图片如下：f01.jpg该标板的使用方法比较简单，但是方法不对，结果就完全不同。
一、拍摄距离需要按照下图的框线位置来取景，将该区域全部容纳在取景器内：此主题相关图片如下：f02.jpg目前许多不能更换镜头的数码相机都是4:3的比例，而DSLR则多为3：2的传统135画幅比例；16:9和1:1的画幅比较少见。
二、使用中的常见错误1、拍摄距离不合适如果测试标板只占画面的一小部分，那么显然分辨率被缩小；同样，如果只拍摄中间一小部分，那么分辨率被夸大了。
比如拍摄这样一个局部画面，那么该镜头的解像力已经达到或者超过测试标板的极限了。
此主题相关图片如下：f03.jpg压缩全图此主题相关图片如下：f04.jpg局部未压缩2、支撑的三脚架不够稳固由于标板有许多细节，任何抖动都会得出截然不同的结论。
这里是同一个镜头拍摄，但是使用不同的ISO。
此主题相关图片如下：f05.jpgISO 100，f/2.8此主题相关图片如下：f06.jpgISO 400，f/2.8所以在测试过程中需要反复多拍摄一些，结果出来后，需要经过仔细分析，贸然下结论，只能是吓了自己，误导他人。
测试分辨率简单的说就是量度、计算影像从清晰--> 模糊之间的转换点。
受限于光学、材料和其它种种的因素，每一个镜头、每一台数字相机都有其分辨能力的极限。
分辨率测试就是应用科学的方法将这个极限找出来。
首先，我们来看看几个重要的基础理论。
为了可以清楚的计算分辨率的数据，目前使用历史最悠久，也同时是最多人采用的就是MTF = Modulation Transfer Function为基础的测试程序。
MTF主要是引进反差对比的概念来检定镜头分辨率，使用者必须对「空间频率/ Spati al frequency」这个概念进行了解。
图像分辨率测试选择SFRplus还是eSFR?作为Imatest最常用，最先进，功能最多的两张测试卡，SFRplus和eSFR ISO 有很多相似的特征，可以用来做很多类似的图像质量分析。
但是，他们之间也有一些功能的不同，了解他们之间的不同，有助于您选择合适的测试图来分析您的成像系统。
SFRplus测试卡 eSFR测试卡两种图表都提供详细的分析结果在影像系统的清晰度度、色差、色调相应、色彩相应及均匀性等方面，且都使用Imatest的全自动功能测试。
SFRplus提供最详尽及全方位的锐度图，遍布整个影像系统的可视区域，空间频率响应及色差，用SFRplus可测量到像场内更多的位置。
Imatest自动分析如下图所示：另外，SFRplus可做预失真，用来最佳化极度鱼眼效应失真的待测影像系统，例如车辆影像系统：a固润光电预畸变的测试卡广角影像两种图表均可用在各式各样的介质包含高达一米的喷墨印刷，高精度的感光纸，及各种尺寸的彩色或黑白底片。
SFRplus也可特定用在高精度的镀铬玻璃上。
它可被制成微观尺寸大小。
eSFR ISO 比较偏向多合一的测试目标，它完全遵照ISO制定的边陲空间频率响应标准。
它的辐射状灰阶色阶序列，适合用于测量庞大的杂讯细节及色调相应。
它较大的彩色图块也更适合用于评估色差。
eSFR色阶和灰阶图案eSFR ISO也包含楔形图，用来测量云纹干涉及目视极限解析度。
虽然两种图表有许多相同的测试，重要的是选择一个图表可提供你最适合的信息来评估你的影像系统。
如果更看重的是详尽的锐度测量，则考虑用SFRplus；如果色调响应测量更加重要，则eSFR ISO也许比较适宜。
最后，两种图表内的许多图案元素是可依据你的测试需求来客制化的。
索取更多关于该选择SFRplus或eSFR ISO的信息，可以随时联系我们。
ISO12233数码照相机分辨率的测量方法1．适用范围CIPA标准DC-003（2003）（以下简称本标准)适用于民用静止照片数码相机以下简称（DSC）。
在产品目录等中记载静止照片的分辨率时，采用本标准规定的测量方法。
2．引用标准及文件在本标准中引用下列标准，它们将购成本标准规定的一部分。
这些引用标准都适用其最新版本（含追加内容）。
ISO12233：2000 Photography-Electronic still-picture cameras - resolutionmeasurementsISO7589:2002 Photography–Illuminants forsensitometry-Speccifications for daylight,incandescent tungsten and printer3.术语及定义a) 分辨率resolution除锯齿外，可分辨精细图案的极限。
以画面每单位高度的条数来表示。
b)锯齿aliasing采样频率小于图像信号最高频率的2倍时，在采样频率的高次谐波附近会产生带波重叠的噪音。
（新版摄影术语辞典（株）写真工业出版社1988）4．测试图表4.1 ISO12233分辨率测试卡本标准以12233为基础,测试图表(图4.1,以下简称ISO图表)也直接利用ISO12233用图表。
ISO 图表中包含各种样式，本标准（视觉分辨率）主要使用其中的水平方向J1、K1；垂直方向的J2、K2；倾斜45度方向的JD、KD等样式。
（ISO12233中记载了3种测量方法、ISO图表的采购方法，请参考9．关于12233。
）使用ISO图表时，不一定直接使用该图表。
也可以剪出必须的部分，并经过重新拼接排列后使用ISO12233主要由美国Sine Patterns公司和Applied Imag e公司以及日本生产,在中国可以从代理,上海研鼎公司购买（EMAIL:rdshop@ Tel.021-********,Fax-021-********）。
实验二空间频率响应（SFR）测试
一、实验目的：
1、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。
2、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）
曲线的含义
3、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数
码相机的分辨率特性。
二、实验步骤：
1、使用数码相机拍摄ISO12233标准分辨率靶板（透射、反射靶板均可）,要求
连续拍摄三幅图。
（由于所拍摄的靶板与第一次实验相同，仅处理区域不同，可挑选拍摄效果最好的图片进行处理）
3、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，将测量结果与第
一次目视分辨率测试结果进行比较。
三、实验过程与结果：
相机型号：富士s1770
相机基本设置：有效像素：1220万
光学变焦：15倍
等效焦距：28-420mm
快门速度：1/4-1/2000秒
测试标板：反射
测试原图：
第一次第二次
第三次第四次
第五次第六次
第七次第八次。

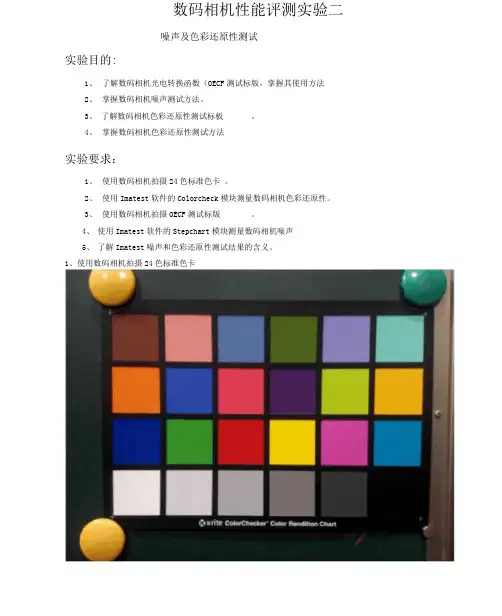

数码相机性能评测实验二噪声及色彩还原性测试实验目的:1、了解数码相机光电转换函数（OECF测试标版，掌握其使用方法2、掌握数码相机噪声测试方法。
3、了解数码相机色彩还原性测试标板。
4、掌握数码相机色彩还原性测试方法实验要求：1、使用数码相机拍摄24色标准色卡。
2、使用Imatest软件的Colorcheck模块测量数码相机色彩还原性。
3、使用数码相机拍摄OECF测试标版。
4、使用Imatest软件的Stepchart模块测量数码相机噪声5、了解Imatest噪声和色彩还原性测试结果的含义。
1、使用数码相机拍摄24色标准色卡2、使用Imatest软件的Colorcheck模块测量数码相机色彩还原性相机型号：红米1S测试标版：反射色彩饱和度:121.1%色差C corr平均值6.12最大值16.5△C uncorr :平均值9.57最大值24△ E ：平均值11.8最大值23.6测试人员：李斌测试日期：2015年11月25日▲Figure 3: a*b* color error 一 _ 一・、File曰M 4爲2紳◎凰石甬整个坐标是较大的CIELAB色域，而较小的、被灰线画起来的范围则是相机本身的SRGB色域软件在色彩偏移对照方面的处理结果图□匡IIMG 201 51125 1B4616.jpgInner squares: CoiarCheDkEr ref AA nee: with.w/o HSL luminance oorr.15-D6G-2O15 21:2&:55 sRGB EKPO<A enoc 3-0.26 f-alops1.9 [0.052]0P 9 [D 131]180 (+4.6] -16 [+0 4]HTet)n versionWhite Bal Error:AC [HSV Saturation ® })Degrees K (Mireds]hase3 3[0 045]3.7fD.O 3S]3 占[0”04l]4.0 [0 001)<392 (+S.9 | ・30& (+7.7] -280 (+7.1 | A85(+18.1]Exaggerated White Balance error比较上图中的各方格的区域 Zonel和Zone2,发现亮度接近，说明该相机的曝光误差小。

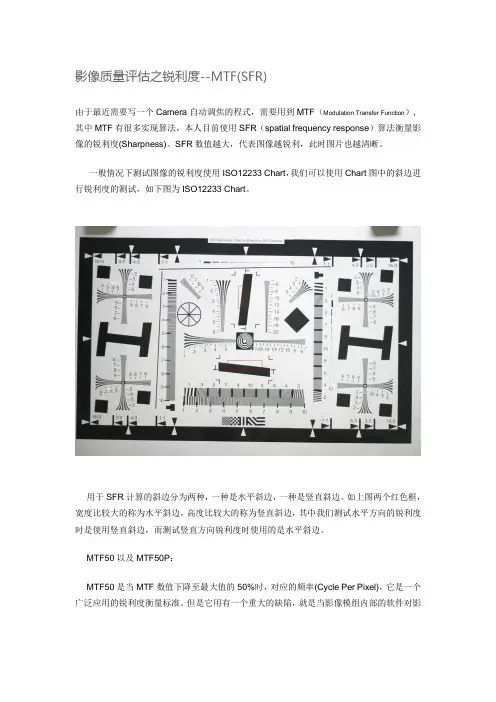

影像质量评估之锐利度--MTF(SFR)由于最近需要写一个Camera 自动调焦的程式，需要用到MTF（Modulation Transfer Function）,其中MTF有很多实现算法，本人目前使用SFR（spatial frequency response）算法衡量影像的锐利度(Sharpness)。
SFR数值越大，代表图像越锐利，此时图片也越清晰。
一般情况下测试图像的锐利度使用ISO12233 Chart，我们可以使用Chart图中的斜边进行锐利度的测试，如下图为ISO12233 Chart。
用于SFR计算的斜边分为两种，一种是水平斜边，一种是竖直斜边。
如上图两个红色框，宽度比较大的称为水平斜边，高度比较大的称为竖直斜边，其中我们测试水平方向的锐利度时是使用竖直斜边，而测试竖直方向锐利度时使用的是水平斜边。
MTF50以及MTF50P：MTF50是当MTF数值下降至最大值的50%时，对应的频率(Cycle Per Pixel)，它是一个广泛应用的锐利度衡量标准。
但是它用有一个重大的缺陷，就是当影像模组内部的软件对影像作锐利化时，将会对MTF数值有很大的影像，而其实大部分模组都会对影像作不同程度的锐利化，这就导致了MTF50已经不能够正确的反映锐利度的数值了。
由于前面所述原因，MTF50P被应用在锐利度的评价当中。
MTF50P是使影像过度锐化以后再计算MTF数值，其MTF数值的最大值的50%对应的频率值。
其中MTF50P一般会使用LW/PH作为单位，LP/PH= Cycle Per Pixel * Total Pixel * 2.以下是MTF50P的算法：此算法来源于ISO12233中标准的斜边，并使用了部分数学算法辅助完成。
1. 使用OECF Chart或者Gamma转换来改变由影像模组加上的Gamma（一般影像模组均采用0.5）。
2. 分别计算R,G,B,Y四个频道的每个扫描线的此点与前面点的差值，并找到数值差异最大的位置。

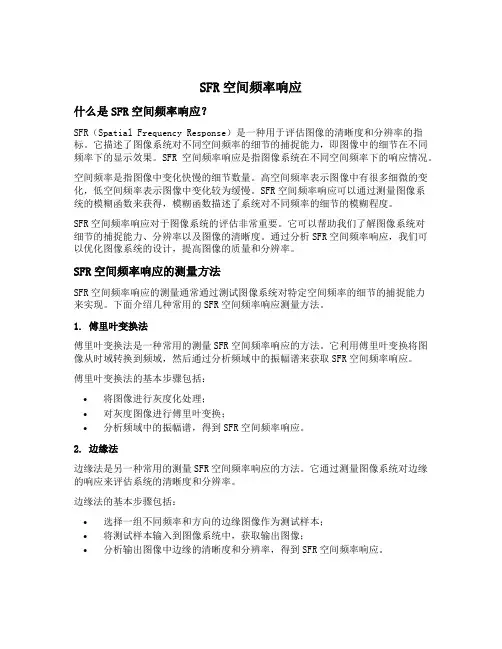

SFR空间频率响应什么是SFR空间频率响应？SFR（Spatial Frequency Response）是一种用于评估图像的清晰度和分辨率的指标。
它描述了图像系统对不同空间频率的细节的捕捉能力，即图像中的细节在不同频率下的显示效果。
SFR空间频率响应是指图像系统在不同空间频率下的响应情况。
空间频率是指图像中变化快慢的细节数量。
高空间频率表示图像中有很多细微的变化，低空间频率表示图像中变化较为缓慢。
SFR空间频率响应可以通过测量图像系统的模糊函数来获得，模糊函数描述了系统对不同频率的细节的模糊程度。
SFR空间频率响应对于图像系统的评估非常重要。
它可以帮助我们了解图像系统对细节的捕捉能力、分辨率以及图像的清晰度。
通过分析SFR空间频率响应，我们可以优化图像系统的设计，提高图像的质量和分辨率。
SFR空间频率响应的测量方法SFR空间频率响应的测量通常通过测试图像系统对特定空间频率的细节的捕捉能力来实现。
下面介绍几种常用的SFR空间频率响应测量方法。
1. 傅里叶变换法傅里叶变换法是一种常用的测量SFR空间频率响应的方法。
它利用傅里叶变换将图像从时域转换到频域，然后通过分析频域中的振幅谱来获取SFR空间频率响应。
傅里叶变换法的基本步骤包括：•将图像进行灰度化处理；•对灰度图像进行傅里叶变换；•分析频域中的振幅谱，得到SFR空间频率响应。
2. 边缘法边缘法是另一种常用的测量SFR空间频率响应的方法。
它通过测量图像系统对边缘的响应来评估系统的清晰度和分辨率。
边缘法的基本步骤包括：•选择一组不同频率和方向的边缘图像作为测试样本；•将测试样本输入到图像系统中，获取输出图像；•分析输出图像中边缘的清晰度和分辨率，得到SFR空间频率响应。
3. 栅栏法栅栏法是一种用于测量SFR空间频率响应的简单而有效的方法。
它利用栅栏图案的周期性变化来评估图像系统的分辨率和清晰度。
栅栏法的基本步骤包括：•在栅栏图案中选择不同频率的周期性变化；•将栅栏图案输入到图像系统中，获取输出图像；•分析输出图像中栅栏图案的清晰度和分辨率，得到SFR空间频率响应。
实验名称：频率响应测试课程名称：自动控制原理实验目录（一）实验目的3（二）实验内容3（三）实验设备3（四）实验原理4（五）K=2频率特性试验结果4（六）K=2频率特性试验数据记录及分析7（七）K=5频率特性试验结果9（八）K=5频率特性试验数据记录及分析12（九）实验总结及感想错误!未定义书签。
图片目录图片1 系统结构图3图片2 系统模拟电路3图片3 K=2仿真对数幅相特性曲线4图片4 K=5仿真对数幅相特性曲线4图片5 f=0.7时输出波形及李沙育图形5图片6 f=1.4时输出波形及李沙育图形5图片7 f=2.1时输出波形及李沙育图形5图片8 f=2.8时输出波形及李沙育图形5图片9 f=3.5时输出波形及李沙育图形6图片10 f=4.2时输出波形及李沙育图形6图片11 f=4.9时输出波形及李沙育图形6图片12 f=5.6时输出波形及李沙育图形6图片13 f=6.3时输出波形及李沙育图形7图片14 f=7.0时输出波形及李沙育图形7图片15 k=2拟合频率特性曲线9图片16 f=0.9波形及李沙育图形9图片17 f=1.8波形及李沙育图形10图片18 f=2.7波形及李沙育图形10图片19 f=3.6波形及李沙育图形10图片20 f=4.5波形及李沙育图形10图片21 f=5.4波形及李沙育图形11图片22 f=6.3波形及李沙育图形11图片23 f=7.2形及李沙育图形11图片24 f=8.1波形及李沙育图形11图片25 f=9.0波形及李沙育图形12图片26 k=2拟合相频特性曲线14图表目录表格1 K=2电路元件参数7表格2 K=2实测电路数据处理7表格3 K=5电路元件参数12表格4 K=5实测电路数据处理12频率响应测试（一） 实验目的1. 掌握频率特性的测试原理及方法。
2. 学习根据所测定出的系统的频率特性，确定系统传递函数的方法。
（二） 实验内容测定给定环节的的频率特性，系统模拟电路、结构图分别如下所示：图片1系统结构图由图可知，系统的传递函数为：2100()10100k G s s s k =++，其中1Rk R =，实验中R 的取值分别为200k Ω，500k Ω，且1R 始终为100k Ω。

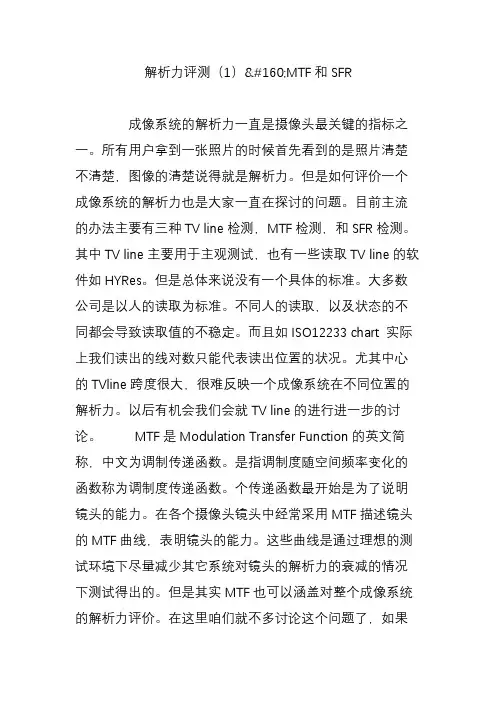

解析力评测（1） MTF和SFR成像系统的解析力一直是摄像头最关键的指标之一。
所有用户拿到一张照片的时候首先看到的是照片清楚不清楚，图像的清楚说得就是解析力。
但是如何评价一个成像系统的解析力也是大家一直在探讨的问题。
目前主流的办法主要有三种TV line检测，MTF检测，和SFR检测。
其中TV line主要用于主观测试，也有一些读取TV line的软件如HYRes。
但是总体来说没有一个具体的标准。
大多数公司是以人的读取为标准。
不同人的读取，以及状态的不同都会导致读取值的不稳定。
而且如ISO12233 chart 实际上我们读出的线对数只能代表读出位置的状况。
尤其中心的TVline跨度很大，很难反映一个成像系统在不同位置的解析力。
以后有机会我们会就TV line的进行进一步的讨论。
MTF是Modulation Transfer Function的英文简称，中文为调制传递函数。
是指调制度随空间频率变化的函数称为调制度传递函数。
个传递函数最开始是为了说明镜头的能力。
在各个摄像头镜头中经常采用MTF描述镜头的MTF曲线，表明镜头的能力。
这些曲线是通过理想的测试环境下尽量减少其它系统对镜头的解析力的衰减的情况下测试得出的。
但是其实MTF也可以涵盖对整个成像系统的解析力评价。
在这里咱们就不多讨论这个问题了，如果有兴趣可以开另外一篇文章讨论。
SFR是spatial frequencyresponse (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。
简言之SFR就是MTF 的另外一种测试方法。
这种测试方法在很大程度上精简了测试流程。
SFR的最终计算是希望得到MTF曲线。
SFR的计算方法和MTF虽然不同但是在结果上是基本一致的现在我们来看一下传统的MTF是怎么测量出来的，后面我们再针对SFR的原理和MTF的关系进行一些介绍。
在以后的文章中我们在介绍一些MTF和SFR测试需要注意的问题。
sfrx详细概述SFR是Special Function Register特殊功能寄存器SFR[1]（Société Fran?aise de Radiotéléphonie）是法国最⼤的电信运营商之⼀。
SFR Cegetel公司，电信公司的前⾝和商业中有时仍然称为SFR Cegetel 公司，原因是SFRNeuf Cegetel公司阳狮集团拥有的28%的⽐例。
Neuf Cegetel 是NEUF电信和Cegetel公司拥有100%权益合并的结果。
SFR是法国第⼆⼤电信服务提供商，⽽Neuf Cegetel的是电信宽带领域的市场领导者。
2011年4⽉4⽇宣布，维旺迪以79.5亿欧元的收购全部股份的沃达丰，SFR由Vivendi全资拥有。
SFR是80C51单⽚机中各功能部件对应的寄存器，⽤于存放相应功能部件的控制命令，状态或数据。
它是80C51单⽚机中最具有特殊的部分，现在所有80C51系列功能的增加和扩展⼏乎都是通过增加特殊功能寄存器SFR来达到⽬的的。
对于80C51系列中的80C51，共定义了21个特殊功能寄存器。
在80C52中，除了80C51的21个特殊功能寄存器，还增加了5个，共计26个。
MCS－51单⽚机的特殊功能寄存器符号地址功能介绍B F0H B寄存器ACC E0H 累加器PSW D0H 程序状态字TH2*CDH 定时器/计数器2（⾼8位）TL2*CCH 定时器/计数器2（低8位）RCAP2H*CBH外部输⼊（P1.1）计数器/⾃动再装⼊模式时初值寄存器⾼⼋位RCAP2L*CAH 外部输⼊（P1.1）计数器/⾃动再装⼊模式时初值寄存器低⼋位T2CON*C8H T2定时器/计数器控制寄存器IP B8H 中断优先级控制寄存器P3B0H P3⼝锁存器IE A8H 中断允许控制寄存器P2A0H P2⼝锁存器SBUF99H 串⾏⼝锁存器SCON98H 串⾏⼝控制寄存器P1 90H P1⼝锁存器TH18DH 定时器/计数器1（⾼8位）TH08CH 定时器/计数器0（⾼8位）TL18BH 定时器/计数器1（低8位）TL08AH 定时器/计数器0（低8位）TMOD89H T0、T1定时器/计数器⽅式控制寄存器TCON88H T0、T1定时器/计数器控制寄存器DPH83H 数据地址指针（⾼8位）DPL82H 数据地址指针（低8位）SP81H 堆栈指针P080H P0⼝锁存器PCON87H 电源控制寄存器SFR也是⼀种扩充数据类型，点⽤⼀个内存单元，值域为0～255。
8数码实验报告8数码实验报告引言：数码产品的迅猛发展已经成为当今社会的一种趋势。
在这个信息化的时代，人们对于数码产品的需求不断增加，同时也对其性能和功能有着更高的要求。
为了更好地了解和评估数码产品的性能，我们进行了一系列的实验，并在此报告中详细记录和分析了实验结果。
实验一：数码相机的像素与成像质量在这个实验中，我们选取了不同像素数的数码相机进行了拍摄测试，并对比了不同像素数的相机的成像质量。
实验结果显示，像素数越高的相机拍摄出的照片细节更加清晰，色彩更加鲜艳。
这是因为像素数越高，相机可以捕捉到更多的细节信息，从而提高照片的清晰度和色彩还原度。
因此，在购买数码相机时，我们应该根据自己的需求选择合适的像素数。
实验二：手机屏幕的分辨率与显示效果这个实验中，我们选取了不同分辨率的手机进行了显示效果测试，并对比了不同分辨率手机的显示效果。
实验结果显示，分辨率越高的手机屏幕显示效果越好，图像更加清晰锐利，文字更加清晰可辨。
这是因为分辨率越高，屏幕上的像素点越多，图像细节更加丰富，从而提高了显示效果。
因此，在购买手机时，我们应该选择分辨率较高的手机屏幕，以获得更好的视觉体验。
实验三：笔记本电脑的处理器性能与运行速度在这个实验中，我们选取了不同处理器型号的笔记本电脑进行了性能测试，并对比了不同处理器型号的笔记本电脑的运行速度。
实验结果显示，处理器性能越高的笔记本电脑运行速度越快，多任务处理能力更强。
这是因为处理器性能越高，电脑能够更快地处理各种任务，提高了整体的运行速度。
因此，在购买笔记本电脑时，我们应该选择性能较高的处理器，以获得更好的使用体验。
实验四：音频设备的频率范围与音质表现在这个实验中，我们选取了不同频率范围的音频设备进行了音质测试，并对比了不同频率范围的音频设备的音质表现。
实验结果显示，频率范围越宽的音频设备音质表现越好，音乐更加细腻动听。
这是因为频率范围越宽，音频设备能够更好地还原音乐的细节和动态范围，提高了音质的表现。
解析力评测（1）MTF和SFR成像系统的解析力一直是摄像头最关键的指标之一。
所有用户拿到一张照片的时候首先看到的是照片清楚不清楚，图像的清楚说得就是解析力。
但是如何评价一个成像系统的解析力也是大家一直在探讨的问题。
目前主流的办法主要有三种TV line检测，MTF检测，和SFR 检测。
其中TV line主要用于主观测试，也有一些读取TV line的软件如HYRes。
但是总体来说没有一个具体的标准。
大多数公司是以人的读取为标准。
不同人的读取，以及状态的不同都会导致读取值的不稳定。
而且如ISO12233 chart 实际上我们读出的线对数只能代表读出位置的状况。
尤其中心的TVline跨度很大，很难反映一个成像系统在不同位置的解析力。
以后有机会我们会就TV line的进行进一步的讨论。
MTF是Modulation Transfer Function的英文简称，中文为调制传递函数。
是指调制度随空间频率变化的函数称为调制度传递函数。
个传递函数最开始是为了说明镜头的能力。
在各个摄像头镜头中经常采用MTF描述镜头的MTF曲线，表明镜头的能力。
这些曲线是通过理想的测试环境下尽量减少其它系统对镜头的解析力的衰减的情况下测试得出的。
但是其实MTF也可以涵盖对整个成像系统的解析力评价。
在这里咱们就不多讨论这个问题了，如果有兴趣可以开另外一篇文章讨论。
SFR是 spatial frequencyresponse (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。
简言之SFR就是MTF的另外一种测试方法。
这种测试方法在很大程度上精简了测试流程。
SFR 的最终计算是希望得到MTF曲线。
SFR的计算方法和MTF虽然不同但是在结果上是基本一致的现在我们来看一下传统的MTF是怎么测量出来的，后面我们再针对SFR的原理和MTF的关系进行一些介绍。
在以后的文章中我们在介绍一些MTF和SFR测试需要注意的问题。
从上面我们知道MTF是描述不同空间频率下的调制函数。
mtf和sfr换算关系
MTF（Modulation Transfer Function，调制传递函数）和SFR（Spatial Frequency Response，空间频率响应）是用来描述光学系统成像性能的量化指标，它们之间存在一定的换算关系。
MTF描述的是光学系统在不同空间频率下对图像细节的传递能力，通常以百分比的形式表示。
SFR则是描述光学系统在不同空间频率下对图像细节的分辨能力，通常以线对每毫米（lp/mm）的形式表示。
MTF和SFR之间的换算关系取决于采用的测试方法和公式。
一般情况下，可以通过以下两个公式进行大致的换算：
MTF = 100 / (1 + 2 * π * SFR)
SFR (lp/mm) = 100 / (2 * π * MTF) - 0.5
其中，MTF为百分比形式的调制传递函数值，SFR为每毫米的空间频率响应。
上述公式是一个近似的换算关系，具体的换算关系可能会因测试方法、设备和环境等因素而有所差异。
对于精确的换算关系，建议参考具体的测试标准和设备的技术文档。
解讀SFR 測試數據Imatest SFR 測試數據分成三個部份，以兩張圖表分別顯示。
下圖中的『Edge profile』旨在說明裁切下來之影像方塊性質，Imatest 會分析圖檔中Y-Channel ( 0.3*Red + 0.59*Green + 0.11*Blue) 成份，從而取得影像原始數據並以黑色實心線表示；另外，Imatest 還會主動去除數位相機加諸於影像上銳利化效果，並改以紅色虛線表示這個部份，而我們也將在下一講中詳細說明為何需要去除銳利化這個條件！『Edge profile』可以提供判斷標準距離內（10-90% rise distance），單位影像高度（PH= per picture height) 所能容納的Pixels 像素數的能力，而這個值越大表示解像能力越好。
另一張圖則是顯示MTF/SFR 主要數據，這部分與Edge profile 相同，黑色實線為原始數據；紅色虛線則代表移除(或加上)數位相機內建銳利化效果的表現。
Imatest 會將原始MTF 影像降低50%的明亮度，來計算SFR，這樣的做法可以繼保留影像細節又不會被測試圖上的雜點所干擾，標示為MTF50 以玆區別。
Imatest 會將計算出來的SFR值轉換成LW/PH ( line widths per picture height ) 1個LW/PH = 2 *line pairs per millimeter (lp/mm)，供使用者判斷影像品質。
色彩在色彩、雜訊上，我們可以用GretagMacbeth 的ColorChecker 色表或是柯達的Q-13 Stepchart ，一般來說，ColorChecker 色表雖有不足處，但是它很簡單，Q-13 較易反光，但可以簡單測試動態範圍的項目。
ColorChecker 色表如下所示，由上而下、由左而右，它總共有四排、24 個格子。
我們通常會給予編號#1 - #24，他們在攝影上其實有重要的涵義，例如：#1 可以代表dark skin，#2 可以代表light skin，跟膚色相關。
sfr空间频率响应（最新版）目录1.SFR 空间频率响应的定义2.SFR 空间频率响应的测量方法3.SFR 空间频率响应的应用领域4.SFR 空间频率响应的重要性正文1.SFR 空间频率响应的定义SFR 空间频率响应（Spatial Frequency Response）是指图像在空间和频率域上的特性。
简单来说，它是描述图像在空间和频率上的分布情况，可以反映图像的细节和纹理信息。
SFR 空间频率响应是图像处理和计算机视觉领域的重要研究内容，对于图像质量和视觉效果的提升具有重要意义。
2.SFR 空间频率响应的测量方法SFR 空间频率响应的测量方法通常分为客观测量和主观测量两种。
客观测量主要是通过数学模型和算法对图像进行分析，从而得出 SFR 空间频率响应的数值。
主观测量则是通过人眼观察，对图像的视觉效果进行评价，从而得出 SFR 空间频率响应的感知质量。
3.SFR 空间频率响应的应用领域SFR 空间频率响应广泛应用于图像处理、计算机视觉、摄影和印刷等领域。
在图像处理领域，通过调整图像的 SFR 空间频率响应，可以改善图像的质量和视觉效果。
在计算机视觉领域，SFR 空间频率响应是计算机识别和理解图像的重要依据。
在摄影和印刷领域，SFR 空间频率响应的调整可以提高图像的清晰度和细节表现。
4.SFR 空间频率响应的重要性SFR 空间频率响应对于图像的质量和视觉效果具有重要意义。
它可以反映图像的细节和纹理信息，是评价图像质量的重要指标。
通过对 SFR 空间频率响应的调整，可以改善图像的质量和视觉效果，提高图像的信息传递效果。
数码相机性能评测实验二
空间频率响应（SFR）测试
一、实验目的
1、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。
2、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）曲线的含义。
3、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数码相机的分辨率特性。
二、实验步骤
1、使用数码相机拍摄ISO12233标准分辨率靶板（透射、反射靶板均可）,要求连续拍摄三幅图。
（由于所拍摄的靶板与第一次实验相同，仅处理区域不同，可挑选拍摄效果最好的图片进行处理）
2、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，将测量结果与第一次目视分辨率测试结果进行比较。
三、实验过程与结果：
实验结果列成表如下：
过程由黑到白由白到黑
次数 1 2 3 4 1 2 3 4 分辨率(LW/PH) 1965 1927 943 950 1898 1951 1101 1146 均值(LW/PH) 1946 947 1924 1125 第一次目视(LW/PH) 1600 1400 1800 1200
相机型号：NOKIA N
相机基本设置：有效像素：800万。
