第6章 AT89S51的定时/计数器参考答案1．答：（A ）对；（B ）错；（C ）错；（D ）错； 2．答：因为机器周期： 所以定时器/计数器工作方式0下，其最大定时时间为同样可以求得方式1下的最大定时时间为262.144ms ；方式2下的最大定时时间为1024ms 。
3．答：定时/计数器作定时时，其计数脉冲由系统振荡器产生的内部时钟信号12分频后提供。
定时时间与时钟频率和定时初值有关。
4．答：由于确认1次负跳变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。
5．答：定时器/计数器T0在计数和定时工作完成后，均采用中断方式工作。
除了第一次计数工作方式设置在主程序完成外，后面的定时或计数工作方式分别在中断程序完成，用一标志位识别下一轮定时器/计数器T0的工作方式。
参考程序如下：ORG 0000H LJMP MAIN ORG000BHLJMP IT0PMAIN: MOV TMOD,#06H ；定时器/计数器T0为计数方式2 MOV TL0,#156；计数100个脉冲的初值赋值MOV TH0,#156 SETB GATE ；打开计数门 SETB TR0 ；启动T0，开始计数 SETB ET0 ；允许T0中断 SETB EA ；CPU 开中断CLRF0；设置下一轮为定时方式的标志位WAIT: AJMP WAIT IT0P: CLREA ；CPU 关中断)(410312126s f T OSCcy μ=⨯==)(192.81042261313ms T T C MAX =⨯⨯=⨯=-JB F0,COUNT ；F0=1，转计数方式设置MOV TMOD,#00H ；定时器/计数器T0为定时方式0MOV TH0,#0FEH ；定时1ms初值赋值MOV TL0,#0CHSETB EARETICOUNT: MOV TMOD,#06HMOV TL0,#156SETB EARETI6. 答：定时器/计数器的工作方式2具有自动恢复初值的特点，适用于精确定时，比如波特率的产生。
《单片机应用系统设计》课程教学大纲一、本课程的地位、作用和任务本课程是在学生学完电子技术类基础课程和微机应用类基础课程之后，为加强对学生技术应用能力的培养而开设的体现电子技术、计算机技术综合应用的综合性课程。
本课程的任务是使学生获得单片机应用系统设计的基本理论、基本知识与基本技能，掌握单片机应用系统各主要环节的设计、调试方法，并了解单片机在测量、控制等电子技术应用领域的应用。
初步具备应用单片机进行设备技术改造、产品开发的能力。

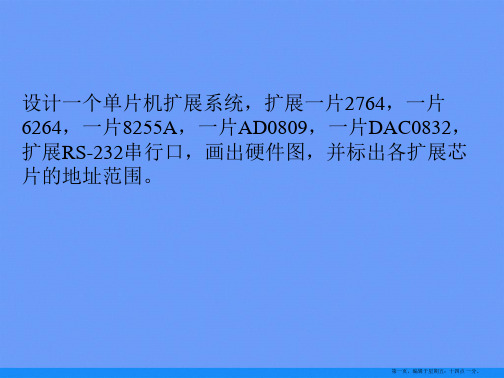

二、理论教学内容绪论单片机概述0．1 引言0．2 单片机的特点0．3 单片机的发展0．4 MCS-51单片机系列简介第一章MCS–51单片机的结构和原理1. 1 单片机的内部结构1. 2 MCS–51的外部引脚及功能1. 3 MCS–51的存储器配置1. 4 并行输入／输出接口电路1. 5 时钟电路与时序1. 6 MCS –51最小系统设计第二章MCS-51的指令系统2．1 MCS-51指令系统概述2．2 数据传送类指令2．3 算术运算类指令2．4逻辑运算及移位类指令2．5 控制转移类指令2．6 布尔变量操作类指令第三章汇编语言程序设计3．1 汇编语言源程序的格式3．2 伪指令3．3 汇编语言程序举例第四章MCS—51的中断与定时4.1 MCS—51单片机的中断系统4.2 MCS–51的定时/计数器第五章存储器扩展技术5.1 概述5.2 程序存储器的扩展5.3 数据存储器的扩展5.4 PROME2及其扩展第六章Ｉ/Ｏ扩展技术6．1 Ｉ/Ｏ接口概述6．2 MCS-51并行Ｉ／Ｏ口的直接使用6．3 简单Ｉ／Ｏ扩展6．4 8255并行Ｉ／Ｏ口6．5 8155简介第七章键盘/显示器扩展技术7．1 单片机应用系统中的人机通道7．2 键盘及其接口7. 3 显示器及接口7．4 专用的8279键盘/显示器接口第八章模拟量输入/输出通道8.1 模拟量输入通道8.2 模拟量输出通道第九章MCS-51的串行通信9.1 串行通信基础9.2 串行接口的构成与工作方式9.3 串行口的典型应用9.4 单片机的多机通信9.5 RS-232C串行总线第十章应用程序设计技术10.1 智能仪表的一般结构10.2 单片机应用系统设计举例第十一章高性能单片机PIC16F8XX介绍11．1 PIC16F87X的特点11．2 PIC16F87X的结构与配置11．3 PIC16F87X的功能部件11．4 PIC16F87X的应用举例三、实践教学的内容和要求实验一联机仿真操作练习实验目的：进一步掌握开发工具的应用实验内容：学习PC机与开发机联机仿真的操作方法实验二指令系统和编程练习实验目的：掌握8051单片机常用指令的使用和编程实验内容：用8051单片机的常见指令编写简单的多字节加减法程序。
单片机原理及应用第三版课后答案1. 第一章题目答案:a) 单片机的定义: 单片机是一种集成电路，具有CPU、存储器和输入输出设备等功能，并且可以根据程序控制进行工作的微型计算机系统。
b) 单片机的核心部分是CPU，它可以通过执行程序指令来完成各种计算、逻辑和控制操作。
c) 存储器分为程序存储器和数据存储器，程序存储器用于存放程序指令，数据存储器用于存放数据和暂存中间结果。
d) 输入输出设备用于与外部环境进行数据交换，如开关、LED、数码管等。
e) 单片机的应用广泛，包括家电控制、智能仪器、工业自动化等领域。
2. 第二章题目答案:a) 单片机中的时钟系统用于提供CPU运行所需的时序信号，常见的时钟源有晶体振荡器和外部信号源。
b) 时钟频率决定了单片机的运行速度和精度，一般通过控制分频器、定时器等来调整时钟频率。
c) 单片机中的中断系统用于处理紧急事件，如外部输入信号、定时器溢出等，可以提高系统的响应能力。
d) 中断源包括外部中断、定时器中断和串口中断，通过编程设置中断向量和优先级来处理不同的中断事件。
e) 中断服务程序是处理中断事件的程序，包括保存现场、执行中断处理和恢复现场等步骤。
3. 第三章题目答案:a) I/O口是单片机与外部设备进行数据交换的接口，包括输入口和输出口两种类型。
b) 输入口用于接收外部信号，如开关、传感器等，可以通过编程设置输入口的工作模式和读取输入口的状态。
c) 输出口用于控制外部设备，如LED、继电器等，可以通过编程设置输出口的工作模式和输出口的状态。
d) I/O口的工作模式包括输入模式、输出模式和双向模式，可以根据具体应用需求设置相应的模式。
e) 串行通信接口是单片机与外部设备进行数据传输的一种常见方式，包括UART、SPI和I2C等多种通信协议。
4. 第四章题目答案:a) 定时器的作用是产生指定时间间隔的定时信号，可以用于延时、计时、PWM等功能。
b) 单片机的定时器一般由计数器和一些控制寄存器组成，通过编程设置定时器的工作模式和计数值。
单片机原理及应用第二版张毅刚--课后习题答案————————————————————————————————作者：————————————————————————————————日期：第1章单片机概述参考答案1．答：微控制器，嵌入式控制器2．答：CPU、存储器、I/O口、总线3．答：C4．答：B5．答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。
目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。
嵌入式微处理器相当于通用计算机中的CPU。
与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。
而嵌入式微处理器仅仅相当于单片机中的中央处理器。
为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。
6．答：MCS-51系列单片机的基本型芯片分别：8031、8051和8071。
它们的差别是在片内程序存储器上。
8031无片内程序存储器、8051片内有4K字节的程序存储器ROM，而8751片内有集成有4K字节的程序存储器EPROM。
7．答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。
8．答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。
9．单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。
单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小。
单片机教案(讲稿)第一章：单片机概述1.1 单片机的定义与发展历程解释单片机的概念，它是如何定义的。
介绍单片机的发展历程，从最初的4位、8位到现在的32位、64位。
1.2 单片机的特点与分类阐述单片机的主要特点，如集成度高、体积小、成本低等。
分类介绍单片机的类型，如51系列、AVR系列、PIC系列等。
1.3 单片机的应用领域列举单片机在各个领域的应用实例，如家电、工业控制、医疗设备等。
第二章：单片机的基本组成与工作原理2.1 单片机的硬件组成介绍单片机的主要硬件组成部分，如CPU、存储器、定时器/计数器、并行/串行接口等。
2.2 单片机的软件组成讲解单片机的软件系统，包括固件、编程语言、编译器等。
2.3 单片机的工作原理详细解释单片机的工作流程，包括启动、执行程序、中断处理等。
第三章：单片机的编程基础3.1 单片机的编程语言介绍单片机编程的主要语言，如C语言、汇编语言等。
3.2 单片机的编程环境与工具讲解单片机编程所需的环境与工具，如Keil、MPLAB等。
3.3 单片机的编程实例通过具体的编程实例，讲解如何编写、调试单片机程序。
第四章：单片机的接口技术4.1 并行接口技术介绍单片机的并行接口，如I/O口、数据总线、地址总线等。
4.2 串行接口技术讲解单片机的串行接口，如UART、SPI、I2C等。
4.3 单片机与其他设备的接口技术阐述单片机与显示屏、传感器、电机等设备的接口技术。
第五章：单片机的应用案例5.1 温度控制器的设计与实现通过具体案例，讲解如何使用单片机设计温度控制器。
5.2 智能家居系统的设计与实现讲解如何使用单片机设计智能家居系统，包括灯光控制、安防监控等。
5.3 控制系统的设计与实现介绍如何使用单片机控制的运动、感知等功能。
第六章：单片机的电源管理6.1 单片机电源需求与供电方式讨论单片机的电源需求，包括电压和电流规格。
介绍单片机的供电方式，如直流供电、电池供电等。
6.2 电源管理电路设计说明如何设计单片机的电源管理电路，包括稳压器、电压监测、电源去耦等。
单片机原理与应用设计第一章单片机概述在一块半导体硅片上集成了中央处理单元（CPU）、存储器（RAM/ROM）、和各种I/O接口的集成电路芯片由于其具有一台微型计算机的属性，因而被称为单片微型计算机，简称单片机。
单片机主要应用于测试和控制领域。
单片机的发展历史分为四个阶段。
1974—1976年是单片机初级阶段，1976—1978年是低性能单片机阶段，1978—1983年是高性能单片机阶段，期间各公司的8位单片机迅速发展。
1983至现在是8位单片机巩固发展及16位、32位单片机推出阶段。
单片机的发展趋势将向大容量、高性能、外围电路内装化等方面发展。
单片机的发展非常迅速，其中MCS-51系列单片机应用非常广泛，而在众多的MCS-51单片机及其各种增强型、扩展型的兼容机中，AT89C5x系列，尤其是AT89C51单片机成为8位单片机的主流芯片之一。
第二章89C51单片机的硬件结构89C51单片机的功能部件组成如下：8位微处理器，128B数据存储器片外最多可外扩64KB，4KB程序存储器，中断系统包括5个中断源，片内2个16位定时器计数器且具有4种工作方式。
1个全双工串行口，具有四种工作方式。
4个8位并行I/O口及特殊功能寄存器。
89C51单片机的引脚分为电源及时钟引脚、控制引脚及I/O口。
电源为5V 供电，P0口为8位漏极开路双向I/O口，字节地址80H，位地址80H—87H。
可作为地址/数据复用口，用作与外部存储器的连接，输出低8位地址和输出/输入8位数据，也可作为通用I/O口，需外接上拉电阻。
P1、P2、P3为8位准双向I/O 口，具有内部上拉，字节地址分别为90H，A0H，B0H。
其中P0、P2口可作为系统的地址总线和数据总线口，P2口作为地址输出线使用时可输出外部存储器的的高8位地址，与P0口输出的低8位地址一起构成16位地址线。
P1是供用户使用的普通I/O口，P3口是双向功能端口，第二功能很重要。
