框架结构经典工程案例

大跨度框架梁高支模施工实例模板工程是建筑施工过程中较易出现安全事故的薄弱环节，当混凝土荷载较大，跨度大，支模高时，易发生支模变形和失稳倒塌事故，现以综合楼大跨度支模工程为例介绍其施工方法及技术措施。

1、工程概况：江门**移动通信综合楼高10层，框架结构，标高46.2M。

在8层和9层（层高5M）布置有会议室、活动室等，因此设有大跨度的横梁和纵梁，一般跨度14.4M，最大跨度22M，最大净跨21.4M，梁截面尺寸为300×1200。

另外在底层营业大厅门前设有大雨蓬，大梁标高7M（未回填前实际高度为8M），跨度13.8M，梁截面尺寸300×1200，板厚皆为120MM。

由于梁跨度大，配筋多且又属高支模，因此在施工中必须制订有针对性的施工技术方案落实执行，才能确保生产安全，工程质量可靠。

2、设计计算、验算为保证模板及其支架具有足够承载能力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力、以及在施工过程中产生的荷载，保证工程结构和构件各部分形体尺寸和相互位置的正确，作如下设计计算、验算。

（1）梁和板模板采用18MM厚建筑胶合板，60×80MM木枋。

梁底模沿梁纵向设置60×80MM木枋，横向间距为350MM，侧模板立档间矩350MM。

梁侧模再加Φ14对拉螺杆，高向间距400MM，长向间距500MM。

模板支撑系统采用MF1219标准门式架支设，在梁下间距0.75M ，板下间距0.9M 。

门式架顶端立杆加Φ35可调插芯上托，上托架60×80MM 松木枋大楞以支架小楞。

门式架间纵、横向水平拉结和斜撑用Φ48钢管，拉结钢管与门式架用连结扣件扣紧。

纵、横水平拉结的布置间距为距楼（地）面200MM 处设第一道（扫地杆），往上在每一榀门式架的横杆上加一道。

整个支撑系统按满堂脚手架搭设，门式架立杆下垫胶合板，梁底模按3‰起拱。

侧向稳定再加钢管剪刀撑。

搭设方案见图1、图2所示。

某装配式混凝土框架结构设计实例分析装配式混凝土框架结构是一种充分利用混凝土、钢筋和其他材料，在工厂预制生产，然后在现场组装完成的建筑结构。

它具有施工速度快、施工质量高、成本低等优点，因而受到了广泛的关注和应用。

本文将以某装配式混凝土框架结构设计实例为例进行分析，探讨其设计理念、施工工艺和结构特点，以期为相关行业提供借鉴和参考。

设计实例介绍某装配式混凝土框架结构设计实例为一座多层商业办公综合楼，总高度为45米，总建筑面积约为3万平方米。

该建筑采用了装配式混凝土框架结构，主要由柱、梁和楼板组成，整体结构稳定可靠，承载能力强，符合当地建筑要求。

设计理念该装配式混凝土框架结构的设计理念是结合建筑功能需求、结构特点和施工工艺，充分发挥混凝土和钢筋的优势，实现结构的高效、经济和安全。

在结构设计过程中，首先根据建筑功能和使用要求确定结构体系，然后通过有限元分析和其他计算手段对结构进行优化设计，确保其在承载能力、变形控制和抗震能力等方面满足设计要求。

施工工艺该装配式混凝土框架结构的施工工艺包括预制和现场组装两个阶段。

在预制阶段，首先在工厂进行混凝土搅拌、钢筋加工和模板制作等工序，然后将预制件运至现场进行组装。

在现场组装阶段，预制件按图纸要求组装成框架结构，通过现浇混凝土连接节点，最终形成整体结构。

结构特点该装配式混凝土框架结构具有以下几个特点：1. 结构稳定可靠：框架结构由混凝土和钢筋组成，具有较强的整体稳定性和抗震能力，能够有效承担垂直和水平荷载。

2. 施工速度快：预制件在工厂生产，现场组装只需简单的连接和现浇混凝土，施工速度快，可以提高工程进度。

3. 施工质量高：预制件在工厂受控环境下生产，质量可控，避免了现场施工中的一些质量问题，保证了施工质量。

4. 成本低：预制件在工厂利用标准化生产，可以大幅降低施工成本，提高了建筑的经济性。

总结通过对某装配式混凝土框架结构设计实例的分析可以看出，装配式混凝土框架结构在商业办公综合楼等建筑中具有很大的应用潜力。

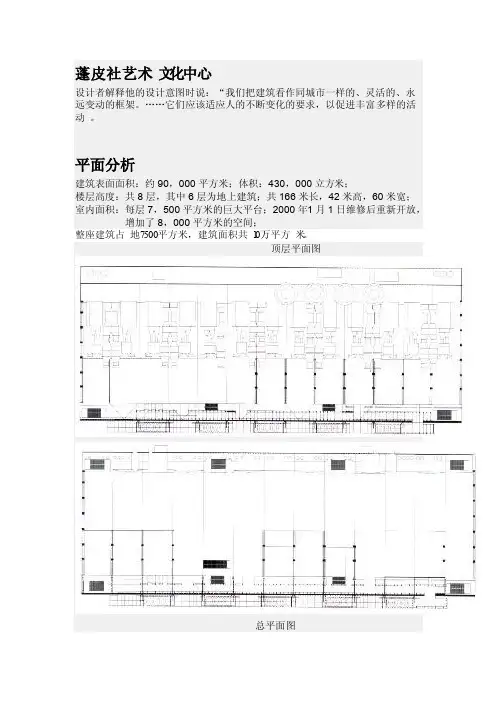

蓬皮社艺术‎文化中心设计者解释‎他的设计意‎图时说：“我们把建筑‎看作同城市‎一样的、灵活的、永远变动的‎框架。

……它们应该适‎应人的不断‎变化的要求‎，以促进丰富‎多样的活动‎。

平面分析建筑表面面‎积：约90，000平方‎米；体积：430，000立方‎米；楼层高度：共8层，其中6层为‎地上建筑；共166米‎长，42米高，60米宽；室内面积：每层7，500平方‎米的巨大平‎台；2000年‎1月1日维‎修后重新开‎放，增加了8，000平方‎米的空间；整座建筑占‎地7500‎平方米，建筑面积共‎10万平方‎米。

顶层平面图‎总平面图整座建筑共‎分为四大部‎分，分别为：公共图书馆‎，建筑面积约‎16000‎平方米；现代艺术博‎物馆，约1800‎0平方米；工业美术设‎计中心，除音乐和声‎响研究中心‎单独设置外‎，其他部分集‎中在一个长‎166米、宽44．8米、高7米的巨‎大空间。

它的每一层面积都有‎7500平‎方米，整座建筑上‎下均衡，占地l公顷‎，由13根立‎柱和84根‎长48米、重72吨的‎钢梁构成桁‎架，由28根圆‎形钢管柱支‎承。

交通流线分‎析外部交通流‎线图蓬皮杜中心‎前院，占据了总建‎筑面积的一‎半，这座被誉为‎意大利复兴‎时期，理想城市回‎想的广场，今天已经成‎为了巴黎人‎享受午后阳‎光的理想场‎所之一。

在广场上人‎们没有任何‎的限制，这是属于他‎们自己的免‎费空间。

他和意大利‎西耶那的康‎波大广场异‎曲同工，有一个平缓‎的坡度，吸引着路人‎慢慢走到入‎口。

建筑师认为‎“把面积全都‎用上是错误‎的，真正的城市‎空间是前院‎，正是前院使‎蓬皮杜中心‎的成功成为‎可能。

有了前院，人们才有城‎市归属感。

入口是城市‎的延续，而前院则展‎示了城市的‎生活，正是前院把‎人们引向了‎蓬皮杜。

建筑是把通‎常设在内部‎的功能部分‎全部设在建‎筑外面，每一层面向‎前院的方位‎，都设有宽阔‎的人行走廊‎，外层有大型‎电梯，通过半透明‎的大管道，参观者能够‎上到顶楼，就像是在骑‎游乐场的木‎马。

世界优秀建筑结构案例在世界各地，有许多令人赞叹的建筑结构案例，它们以其独特的设计、创新的建造技术和卓越的结构表现而闻名。

这些优秀的建筑结构案例不仅仅是建筑艺术的杰作，更代表了人类技术的进步和文化的繁荣。

在本文中，将介绍几个世界上最著名的优秀建筑结构案例，并探讨它们的设计原理和技术特点。

一、埃菲尔铁塔埃菲尔铁塔是法国巴黎的标志性建筑，也是世界上最著名的建筑之一。

它由法国工程师古斯塔夫·埃菲尔设计，并于1889年完工。

埃菲尔铁塔高324米，由三个铁制框架结构组成。

该建筑的设计灵感来自于一个学说，即通过框架结构来实现更大的高度和开放的空间。

埃菲尔铁塔的独特之处在于其具有三个不同高度和尺寸的框架结构，每个框架由许多铁条和螺栓连接而成。

这种设计不仅确保了建筑的支撑稳固，还为游客提供了欣赏巴黎美景的绝佳视角。

二、帝国大厦帝国大厦是美国纽约曼哈顿的代表性建筑之一。

它由建筑师威廉·兰道夫设计，于1931年竣工。

帝国大厦高381米，内部采用钢框架结构。

该建筑的设计注重空间利用和结构稳定性。

兰道夫在设计中采用了多层台阶状的形式，这种结构设计使得建筑能够更好地承受风力和地震等外部力量。

同时，帝国大厦的外部也采用了玻璃幕墙，为建筑增添了现代感和透明度。

三、长城长城是中国的传世之作，也被誉为世界上最伟大的工程之一。

长城的建造始于公元前7世纪，历经数个朝代的修建，总长度达到万里之巨。

长城是由石头、砖和土块等材料建造而成，其结构以城墙、角楼、烽火台等构筑物为主。

长城的设计和建造技术融合了中国古代工程学和军事学的智慧，充分考虑到地形和防御功能。

长城的精妙设计使其能够适应不同地理环境，并提供有效的防御系统，可谓是中国古代建筑工程的杰出代表。

四、悉尼歌剧院悉尼歌剧院是澳大利亚悉尼的标志性建筑，也是现代建筑中的杰作之一。

它由丹麦建筑师约恩·乌松设计，于1973年完成。

悉尼歌剧院采用了独特的“贝壳状”外观，由数个白色混凝土组成。

国内外新型建筑结构案例那我就开始讲啦。

一、国内新型建筑结构案例。

1. 上海中心大厦。

这上海中心大厦可不得了啊。

它的结构很独特呢。

它采用了巨型框架核心筒伸臂桁架结构体系。

简单来说，就像一个强壮的骨架支撑着整个大厦。

核心筒就像大厦的脊柱，承担着很大一部分重量，然后那些巨型框架和伸臂桁架就像手臂一样，紧紧抱住核心筒，让大厦稳稳地站在那里。

而且啊，这种结构还能抗风呢。

上海那风可不小，特别是台风天，但是这个结构就像一个武林高手，轻松应对各种风力的挑战。

2. 广州歌剧院。

广州歌剧院那造型就像两块大石头，可酷了。

它的结构设计是很有创意的。

采用了不规则的空间折板结构。

就像是把好多块形状奇怪的板子拼接在一起，但是又很牢固。

这种结构的设计难点可不少，毕竟不是常规的方方正正的结构。

设计师就像一个神奇的魔法师，把这些奇奇怪怪的结构组合起来，还让它们既美观又安全。

据说当时为了这个结构的实现，工程师们可是费了不少心思，要考虑到各种力学原理，就像在解一道超级复杂的谜题一样。

3. 成都新世纪环球中心。

这个建筑可大了，就像一个超级大的盒子。

它是一个大跨度的结构，有巨大的穹顶。

它的结构能够承受这么大面积的覆盖，主要靠的是先进的钢结构体系。

就像是用很多很结实的钢铁搭建的一个大架子。

而且在建造过程中，要保证这个大架子的稳定性和强度可不容易。

就好比你要搭一个超级大的积木城堡，但是这个城堡不能倒，要经得起各种折腾。

这里面的结构设计就像是一个精心编排的舞蹈，每个部件都有它自己的位置和作用。

二、国外新型建筑结构案例。

1. 哈利法塔（迪拜塔）哇塞，哈利法塔那可是世界第一高的建筑呢。

它的结构是那种超高层结构的典范。

它有一个非常强壮的混凝土核心筒，就像一个坚实的中心柱。

然后周围是由很多钢柱和钢梁组成的框架结构。

这种结构就像是一群小伙伴齐心协力把这个超级高的大楼举起来一样。

在迪拜那个地方，有时候会有沙尘暴之类的恶劣天气，这个结构就像一个坚强的卫士，保护着大楼里面的人不受外界环境的影响。

世界优秀建筑结构案例No.10 埃菲尔铁塔埃菲尔铁塔矗立在法国巴黎的战神广场，是世界著名建筑，也是法国文化象征之一，巴黎城市地标之一，也是巴黎最高建筑物，高300米，天线高24米，总高324米，于19年建成，得名于设计它的著名建筑师、结构工程师古斯塔夫·埃菲尔。

铁塔设计新颖独特，是世界建筑史上的技术杰作，是法国巴黎的重要景点和突出标志。

该塔为,空心,能有效的减少风的影响.它是框架结构,具有稳定性,而且上小下大,上轻下重,非常稳定。

No.9 纽约帝国大厦帝国大厦是位于美国纽约州纽约市曼哈顿第五大道350号、西33街与西34街之间的一栋著名摩天大楼，名称源于纽约州的昵称──帝国州，故其英文名称原意为纽约州大厦或者帝国州大厦，惟帝国大厦的翻译已经约定俗世，及沿用至今。

帝国大厦为纽约市以至美国最著名的地标和旅游景点之一，为美国及美洲第4高，世界上第25高的摩天大楼，也是保持世界最高建筑地位最久的摩天大楼(1931-1972年)。

楼高31米、103层，于1951年增添的天线高62米，提高其总高度至443米，由Shreeve, Lamb, and Harmon建筑公司设计，为装饰艺术风格建筑，大楼于1930年动工，于1931年落成，建造过程仅410日，是世界上罕见的建造速度纪录。

帝国大厦所采用的是钢筋混凝土筒中筒结构，该结构使得大厦的抗侧刚度增大，故即使在每小时130公里的风速下，大楼顶部的最大位移也仅为25.65厘米。

No. 旧金山金门大桥金门桥是世界著名的桥梁之一，也是近代桥梁工程的一项奇迹。

大桥雄峙于美国加利福尼亚州长1900多米的金门海峡之上，历时4年和10万多吨钢材，耗资达3550万美元建成，由桥梁工程师夫·施特劳斯设计。

因其历史价值，于2007年由英、美两国合拍成同名纪录片。

金门大桥是世界著名的桥梁之一，也是近代桥梁工程的一项奇迹，有着橘色桥梁经典之美誉。

No.7 东京电视塔东京电视塔195年12月建成。

某装配式混凝土框架结构设计实例分析
占地面积：800平方米
用途：底层为花店，上层为办公室和居住空间
设计方案：
该建筑为装配式混凝土框架结构，包括地下一层和地上三层。

建筑占地面积为800平方米，其中底层为花店，上层为办公室和居住空间。

地下一层主要是储藏室和后勤设施空间，需要保证良好的空气流通和排水设施。

因此地下一层采用了独立基础，地板用防水材料进行防水处理。

地上三层采用了装配式混凝土框架结构，便于快速建造和施工。

执行混凝土柱、梁和板的标准，柱采用40*40的混凝土柱，梁采用20*40的混凝土梁，板采用150mm厚的钢筋混凝土板。

该建筑的外墙采用了玻璃幕墙设计，整个建筑显得非常现代和高端。

同时，玻璃幕墙还可以提供良好的采光效果，使室内更加明亮。

室内设计方面，底层为花店，需要考虑到花卉展示和销售的需求。

因此底层的设计采用了较为简洁明亮的装饰风格，以突出花卉展示效果。

上层为办公室和居住空间，需要考虑到工作和居住的需求。

因此设计师采用了非常舒适的装修风格，让办公室和居住空间更加舒适和温馨。

总体来说，该建筑采用了现代化的设计风格和装配式混凝土框架结构，既满足了建筑的实用性，又兼顾了建筑的美观和舒适性。

框架结构的应用实例有很多，以下是一些具体的例子：
1. 某城市的商业大楼：这座商业大楼采用了框架结构，其优点在于建筑的整体性和刚度都非常好，能够抵抗地震等自然灾害。

大楼的框架由钢筋混凝土制成，具有较高的强度和稳定性。

2. 某住宅小区：这个住宅小区的房屋也采用了框架结构，其优点在于房屋的抗震性能和抗风性能都非常好。

框架结构能够有效地分散地震和风力对房屋的作用力，保证房屋的稳定性和安全性。

3. 某桥梁：这座桥梁采用了框架结构，其优点在于桥梁的承载能力和稳定性都非常高。

框架结构能够有效地分散车辆和行人等对桥梁的作用力，保证桥梁的长期使用和安全性。

以上这些例子都是框架结构在实际工程中的应用，它们证明了框架结构在建筑领域中的重要性和广泛的应用前景。

案例1-5 某框架工程无粘结预应力大梁开裂
（事故简介）
2007年5~8月某框架工程浇筑C50无粘结预应力大梁及框架柱，每层设5榻600mm×1600mm x16000mm 预应力大梁，使用P.042.5水泥，大梁上下均配置受拉和受压筋，但中部水平腰筋极少。

一、二层梁板柱浇筑后2d，拆模发现大梁两侧有对称或不对称的竖向裂纹，裂纹中间较宽，两头较窄，呈枣核形，梁底也有部分裂纹，有的与两侧裂纹连通，经超声波探测，裂缝宽度为0.2mm左右。

建设单位和施工单位怀疑混凝土质量有问题，于是自行更换了两家混凝土公司，分别浇筑三、四层混凝土，拆模后仍然发现类似裂纹。

（原因分析）
混凝土结构的非荷载裂纹是一个受到多种因素影响的复杂问题，也是当前工程界的一项前沿课题，涉及环境、设计、材料、施工等诸多因素。

编者后来又发现多个工程有类似预应力大梁开裂的情况。

1.材料方面
混凝土公司为了确保混凝土强度和预应力钢筋按时张拉，C50混凝土中水泥用量大多都比较高，一般P.042.5水泥用量为420~450kg/m3，混凝土早期会有很高的发热量。

根据国外同类工程大梁中部的水化热温升实测值推测，该工程中部水化热温升可能达到80℃，预计内外温差可达40℃，混凝土早期会有很大的温度收缩和水分蒸发带来的收缩。

该工程地处繁华商业区，施工场地狭窄，只能采用地泵施工，混凝土输送管道弯道多，大梁配筋密集，因此混凝土。

案例一：某医院项目科技创新应用案例本项目为某医院门诊综合楼建设工程，位于北京市通州区，建设单位为通州区政府下属的该医院，设计单位为北京市建筑设计研究院，监理单位为北京市某一建设工程监理服务中心，质量监督部门为北京市通州区建设工程质量监督站。

本工程总建筑面积70800㎡，地上10层，建筑高度41.20m，地下3层，最深-18.86m,结构形式为钢筋混凝土框架-剪力墙结构，采用梁式筏板基础。

该建筑公共区域和病房等大部分区域的地面采用环氧自流平和PVC两种形式。

屋面采用4+3SBS防水卷材。

本工程是集门诊、急诊、医技和病房为一体的综合医疗建筑。

你是否可以提出以上案例中的创新思路？你认为哪些创新思路可以有效实施？案例二：某项目工程概况工程位于北京市密云县，分为A-08地块、A-02地块，由华润置地弘景（北京）房地产开发有限公司开发。

本工程占地面积60088.794平方米；总建筑面积：303231平方米。

A-08地块工程包含5栋住宅楼和一个连体车库，设计使用年限：50年，安全等级为二级。

建筑结构类型：高层住宅楼——钢筋混凝土剪力墙结构；基础形式：筏板基础。

多层公共建筑（配套楼）——框架结构；基础形式：独立基础+防水板。

地下车库——板柱结构；基础形式：独立基础+防水板。

A-02地块包括一个大型商业购物中心和两个商业办公楼，地下室连成整体。

结构为现浇钢筋混凝土框架-剪力墙结构体系，楼盖为现浇梁板结构。

地下一~二层，埋深6.6~10.2m；购物中心地上四层，建筑高度21.9~27.6米，由防震缝分为三个结构单元；商业办公楼地上七层，建筑高度28.4m，1号商业办公楼为独立结构单元，2号商业办公楼由防震缝分为两个结构单元。

你能从中识别出哪些创新点？哪些创新点可以评定为工程可实施？。
