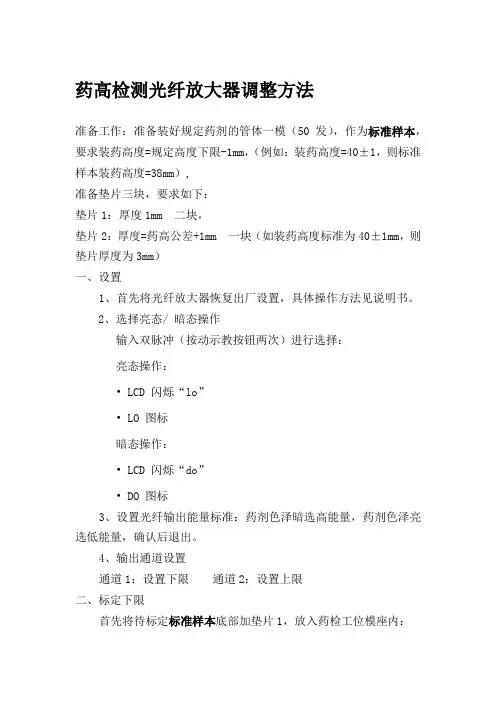

药高检测光纤放大器调整方法
准备工作：准备装好规定药剂的管体一模（50发），作为标准样本，要求装药高度=规定高度下限-1mm，（例如：装药高度=40±1，则标准样本装药高度=38mm）,
准备垫片三块，要求如下：
垫片1：厚度1mm 二块，
垫片2：厚度=药高公差+1mm 一块（如装药高度标准为40±1mm，则垫片厚度为3mm）
一、设置
1、首先将光纤放大器恢复出厂设置，具体操作方法见说明书。
2、选择亮态/ 暗态操作
输入双脉冲（按动示教按钮两次）进行选择：
亮态操作：
• LCD 闪烁“lo”
• LO 图标
暗态操作：
• LCD 闪烁“do”
• DO 图标
3、设置光纤输出能量标准：药剂色泽暗选高能量，药剂色泽亮选低能量，确认后退出。
4、输出通道设置
通道1：设置下限通道2：设置上限
二、标定下限
首先将待标定标准样本底部加垫片1，放入药检工位模座内：
1、手动操作升降气缸电磁阀，使检测机头下降
2、选择通道1（按动示教按钮三次可转换通道）。
3、按动示教按钮一次，放大器显示窗闪动2nd字样，立即再按一次示教按钮，放大器显示窗闪动1st字样，待数字显示稳定后显示一数值，该数值就是样本下限，再按动示教按钮一次。马上操作升降气缸电磁阀，使检测机头上升，撤掉底部垫片1，再次手动操作升降气缸电磁阀，使检测机头下降，待数字显示稳定后显示一数值，该数值就是样本下限不合格参考值，再按动示教按钮一次，如全部显示PASS，则下限标定成功。此过程必须在60s内完成，如任一放大器显示FAIL则示教失败，需从新标定。
二、标定上限
首先将待标定标准样本底部加垫片2，放入药检工位模座内：
1、手动操作升降气缸电磁阀，使检测机头下降
2、选择通道2（按动示教按钮三次可转换通道）。
3、按动示教按钮一次，放大器显示窗闪动2nd字样，立即再按一次示教按钮，放大器显示窗闪动1st字样，待数字显示稳定后显示一数值，该数值就是样本上限，再按动示教按钮一次。马上操作升降气缸电磁阀，使检测机头上升，在底部增加垫片1，再次手动操作升降气缸电磁阀，使检测机头下降，待数字显示稳定后显示一数值，该数值就是样本上限不合格参考值，再按动示教按钮一次，如全部显示PASS，则上限标定成功。此过程必须在60s内完成，如任一放大器显示FAIL则示教失败，需从新标定。
至此D10光纤放大器调整完毕
注：
1、如在生产过程中出现过多废品，在保证产品质量的同时可适当加大药高公差，即调整垫片1与垫片2的厚度。
2、示教按钮就是安装在控制箱内的一个按钮。
恢复出厂设置：
按动两次试教按钮，显示窗显示“lo do”,再按动试教按钮一次，显示窗显示“t 0”, 再按动试教按钮一次，显示窗显示“1234”, 再按动试教按钮一次，显示窗显示“SHS”, 再按动试教按钮四次，显示窗显示“tr n”, 再按动试教按钮一次，显示窗显示“Fd n”, 再按动试教按钮两次，显示窗显示“Fd y”, 再按动试教按钮一次，确认，显示窗显示“1234”，再按动试教按钮一次，退出设置。
选择亮态/ 暗态操作就是让药高合格时状态显示灯不亮，不合格时状态显示灯亮。
