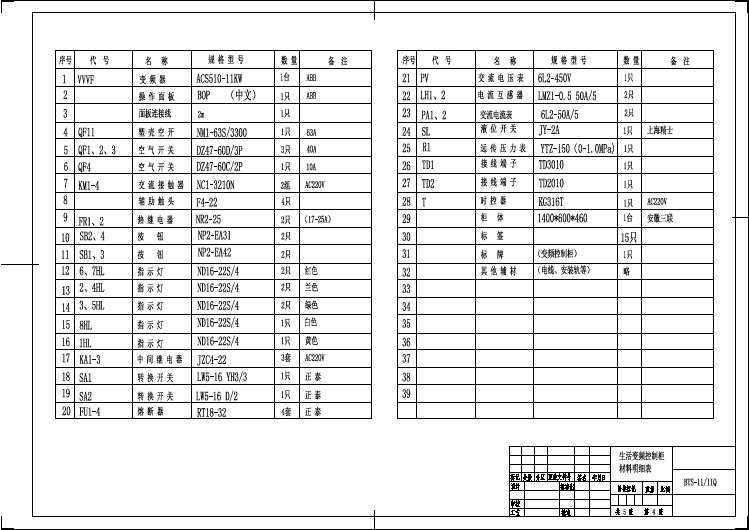

水厂设计表格

设计计算书第一节、水量计算该水厂设计产水量为 18500 m ³/d 自用水系数 10%水厂的井水量为 Q=18500（1+0.1）=20350 m ³/d=847.92h /m 3=0.24s m /3第二节、混凝1.混凝剂药剂的选用根据任务书，选取药剂为三氯化铁，三氯化铁的投加量选取为10㎎/L ，其特点为：三氯化铝的混凝效果受温度影响小，絮粒较密实，适用原水的pH 值约在6.0--8.4之间。

药剂投加方式干式与湿式的优缺点的比较：投加方式一般有重力投加和压力投加，大多数情况下水厂采用压力投加，本设计采用水射器投加方式。

如下图：混凝剂的湿式投加系统如下图：2、加药间的设计计算设计要求：加药间尽量设置在投药点的附近；加药间和药剂仓库可根据具体情况设置机械搬运设备；加药管可以采用塑料管、不锈钢或橡皮管，溶药用的给水管选用镀锌钢管，排渣管采用塑料管；加药间要有室内冲洗设施，室内地面要有5‰的坡度坡向集水坑；加药间要通风良好，冬季有保温措施；加药间与仓库连在一起，仓库储量按最大投加期间的1～3个月的用量计算。

3、溶液池容积 n b Q a W ⨯⨯⨯=4171= 21041792.84710⨯⨯⨯ =1.02m 3 取1.5 m 3式中：a —混凝剂（三氯化铁）的最大投加量（mg/L ），本设计取10mg/L ； b —溶液浓度，一般取5%-20%，本设计取10%；Q —处理水量，本设计为847.92h /m 3 n —每日调制次数，一般不超过3次，本设计取2次。

溶液池采用矩形钢筋混凝土结构，设置2座，一备一用，保证连续投药。

单池尺寸为L ×B ×H=1.5×1.0×1.6，高度中包括超高0.3m ，沉渣高度0.3m ，置于室内地面上。

溶液池实际有效容积：1W = L ×B ×H=1.5×1.0×1.0=1.5m 3，满足要求。

课程设计设计题目：专业班级：姓名：指导教师：前言自从有了人类的生活和生产活动，人类活动就受制于水的自然循环和社会循环所产生的水量和水质。

城市给水工程的建设是一项系统工程，包括工程的前期立项和环境影响评价、工程的设计与建设资金的筹集。

为了设计好建设好城市给水工程，需要在项目的立项和设计各个环节充分了解工程的内容、要求和设计计算方法，掌握必要的专业知识，使工程建成后达到预期的效果。

为了与理论结合，在课程结束时进行课程设计，可以巩固课堂知识，增加对实际情况的理解。

同时可以涉及新兴工艺，对各个工艺流程进行比较选择。

水处理厂工艺的选择是水处理厂设计最为关键的问题，直接关系到工程建设造价、运行成本何处水水质。

常规水处理工艺（即所谓的混凝、沉淀、过滤、消毒工艺）无论在理论还是在实践上并无重大技术突破。

1．混合工艺其主导工艺仍然是水泵混合、管式静态混合器混合、机械混合和跌水混合等。

2．第1章总论1.1给水处理课程设计任务及要求1.1.1设计题目某市净水厂设计1.1.2基本资料1、水厂产水量：1组：30000m3/d。

2组：50000 m3/d。

3组：80000 m3/d。

2、水源为河水，原水水质如下：3、厂区地形平坦，地面标高为黄海高程160.0m，水厂占地（1、2组）：2.26公顷（155×145m）。

3组：2.4公顷(155×155m)4、当地气象资料：风向：东北气温（月平均）：最高28℃，最低-1.9℃。

5、厂区地下水位高：-5m（水厂相对地面标高为0.00m）。

6、水源取水口位于水厂西北方向50m，水厂位于城市北面2km处。

7、二级泵扬程设为40米。

1.1.3设计内容1、确定水厂的处理工艺流程及净水构筑物、设备的类型和数量。

2、进行净水构筑物及设备的工艺设计计算。

3、进行水厂各构筑物、建筑物以及各种管渠等总体设计。

1.1.4设计成果1、设计说明与计算书一份。

2、设计图纸4-5张（其中，包括：（1）水厂平面布置图（1：300）；（2）水厂的处理工艺高程布置图（纵向1：50-1：100，横向1：100-1：200）；（3）絮凝沉淀池、滤池和清水池等净水构筑物和贮水调节构筑物以及二级泵房的工艺构造图（1：50——1：200）。

姓名：李国率班级：应化0902 学号：2009040901目录第一章前言 ...................................................... 错误!未定义书签。

1.1 研究或设计的目的和意义...................................... 错误!未定义书签。

1.1.1 总体目标 (2)1.1.2 具体目标 (2)第二章本论 (2)2.1.2 用水量计算 (2)2.2 水处理构筑物设计 (4)2.2.1 反应设备的计算 (4)2.2.2 沉淀设备的设计 (8)2.2.3 滤池工艺设计与计算 (13)2.2.4 反冲洗泵房工艺设计与计算 (25)2.2.5 加药间及药库 (28)2.2.6 清水池工艺设计与计算 (30)2.2.7 吸水井布置 (34)2.2.8 送水泵站工艺设计与计算 (34)2.3 水厂平面布置 (35)2.3.1 一般要求 (35)2.3.2 布置原则 (36)2.3.3 水厂的平面布置 (36)2.3.4 水厂高程布置 (36)第三章 (37)参考文献 (37)第一章前言1.1.1 总体目标按照工程实际的具体要求完成*****设计规模为1.0×105m3/d的城镇给水处理厂的工艺设计，包括工艺计算和图纸绘制两部分工作，计算成果达到扩大初步设计要求。

工艺选择和设计要能满足现行国家规范和标准的要求，经构筑物处理后的水即要保证城市用水量要求，又要满足出厂水达到《生活饮用水卫生标准》（GB5749-2006）的具体标准值。

1.1.2 具体目标1．完成设计说明书1份内容完整、方案合理、格式规范、论证合理、章节设置合理、层次分明、计算正确、文字通顺、图表清晰；2．完成工艺专业图1套图纸深度基本上达到初步设计要求、图面整洁、表达正确、布局合理、线条分明、尺寸标注规范；3．意义通过对水厂的设计，能在学习理论知识的同时，有效的将理论知识与生产实际相结合，在对水厂处理工艺和处理流程进行计算设计的同时，进一步掌握并熟练运用城镇给水处理厂工艺设计的相关理论知识和设计方法、程序、技巧等，并学会充分利用现今发达的网络资源进行辅助设计和资料查询，为今后走上工作岗位，能够胜任工作打下基础。

水厂工程方案清单表项目名称：XXX水厂工程项目地点：XXX市项目负责人：XXX一、项目背景随着城市人口的增长和工业发展，对饮用水的需求量越来越大。

为了保障城市居民的生活用水和工业生产的用水需求，需要建设一座新的水厂，以满足城市发展的需求。

二、项目目标1. 建设一座容量合适、技术先进、运行稳定的水厂，以确保城市居民和工业用户的饮用水和生产用水需求；2. 保障供水质量符合国家相关标准；3. 提高供水效率，减少浪费。

三、项目范围水厂总规划面积xxx平方米，总建筑面积xxx平方米。

主要包括：1. 原水处理工程；2. 净水处理工程；3. 出厂水处理；4. 运行管理及自动化系统。

四、工程设计1. 原水处理工程设计(1) 原水采集站设计原水采集站位于XXX水源地，需要设计一个合适的原水取水点，以确保水质符合要求，并且能最大限度地减少对自然环境的影响。

(2) 原水输送管道设计需要设计一套输水管道系统，将原水从采集点输送到净水处理厂。

(3) 原水处理工艺设计根据实际原水水质情况，设计合适的原水处理工艺，以确保原水的水质符合净水处理的要求。

2. 净水处理工程设计(1) 混凝沉淀池设计设计合适的混凝沉淀池，通过混凝沉淀工艺，去除原水中的浑浊物质和悬浮物。

(2) 过滤器设计设计合适的过滤器系统，通过过滤技术，去除水中的微生物、有机物和颜色。

(3) 消毒工艺设计设计合适的消毒工艺，以确保水中微生物的灭菌，保证水质安全。

3. 出厂水处理(1) 出厂水储水池设计设计合适的出厂水储水池，以满足城市居民和工业用户的用水需求。

(2) 出厂水管道设计设计合适的出厂水输送管道系统，将净水输送到城市各个用水点。

4. 运行管理及自动化系统(1) 设计合适的水质监测系统，监测出厂水的水质情况，确保水质符合相关标准。

(2) 设计自动化控制系统，实现水厂各个工艺设备的自动控制和调节，提高供水效率。

五、工程投资1. 设备投资包括原水处理设备、净水处理设备、消毒设备、管道系统等。

课程设计说明书题目：江西赣县自来水厂设计学院：土木工程学院系：市政工程专业：给水排水工程班级：给排水03级学号：0302040213学生姓名：康曲指导教师：肖化政系主任：周赛军一、设计原始资料1、给水处理厂近期处理规模为50000dm/3，水厂自用水为5%。

2、水源为河水，河水的水质符合二类水源水的水质指标，水温最高为25℃，最低为2℃，水的浊度见下表，细菌总数为3100个/ml,大肠杆菌为35个/L。

3、给水处理的主要构筑物拟分为3组，每组处理规模为2.5万dm/3，近期建2组，远期再建1组，处理后的水符合国家生活饮用水卫生标准。

二、设计任务及要求1、编制设计计算说明书一份说明书内容包括：设计的原始资料和设计任务，各项设计与计算以及设计过程中的体会等，说明书要求计算正确，说明清楚，简明扼要，文字通顺，篇幅15页左右。

2、绘制下列设计图各一张：（1）水厂总平面图（2）高程布置图（3）主要构筑物平、立、剖面图三、设计计算1、给水处理工艺流程的确定1）、根据给定的设计原始资料，计算给水流量，确定给水厂规模。

最高日平均时流量（h m /3）：一般用以表示给水厂处理构筑物设计规模。

=设Q αd Q /T式中水厂自用水为5%，一级泵站全天工作，则=设Q 1.05×50000/24 =2187.5h m/3= 0.68 sm /3近期其中每组构筑物的处理规模为26250dm /32）、处理工艺流程的选择给水处理厂处理工、水厂所在地区的气候情况、设计水量规模等因素，通过调查研究，参考相似水厂的设计运行经验，经技术经济比较确定。

分析该水厂所在地的河流进水浊度不大于2000mg/L~3000mg/L ，因此可采用下面的流程：艺流程的确定，应根据水源水质和《生活饮用水水质卫生标准GB5749-85》及《生活饮用水卫生规范》 水源 取水头自流管 一级泵房自动加药设备隔板絮凝池平流式沉淀池V 型滤池 清水池吸水井 二级泵房 配水管网 用户 2、计算各处理构筑物，确定设计参数及几何尺寸。

水厂设计标准一、絮凝1.隔板絮凝池隔板絮凝池分往复式和回转式两种。

1.1、适用条件：（1）产水量大于3万m3/d的水厂，单池水量为103～104m3/h,否则隔板间距太小，不便施工和管理。

（2）要求水量变动较小，以保证稳定的絮凝效果。

回转式适用于新建、扩建或旧池改建。

（3）一般和平流沉淀池或斜管沉淀池合建1.2、设计要求（1）絮凝时间一般为20～30min，色度高或较难絮凝的原水采用上限。

（2）絮凝池数一般应不少于2个或分成2格，以便清洗检修。

（3）絮凝池的廊道流速，从起端的0.5～0.6m/s，逐步递减到末端的0.2～0.3m/s，据此计算廊道的断面尺寸。

一般絮凝池做成平底，因此廊道宽度从起端到末端逐渐增大，但也可以做成坡底。

（4）隔板转弯处的过水断面面积应为相邻廊道过水断面面积的1.2～1.5倍。

（5）为便于施工、清洗和检修，隔板间距不得小于0.5m，水量小不能满足间距0.5m的要求时，可视情况采取措施，或减小絮凝池深度，或在絮凝池底部用混凝土或其他材料填高，也可将絮凝池建成上下两层，原水从下层进入再流到上层，下层高度在1.7m以上，以便人工排泥，在下层适当部位应安装透气管。

当原水含沙量时，下层淤泥较难清除，会影响絮凝效果。

（6）为便于排泥，隔板絮凝池应有2%～3%的底坡，并设直径大于DN150的排泥管（7）往复式隔板池总水头损失约为0.3～0.5m，回转式在0.2～0.35左右（8）絮凝池的平均速度梯度G一般在30～60s-1，GT值需达104～105（9）隔板材料可用一砖墙、预制钢筋混凝土插板或现浇钢筋混凝土柱间砌半砖墙等，墙身应有足够强度，以防倒塌。

2、穿孔旋流絮凝池2.1适用条件适用于水量变化较小的中、小水厂。

特点是构造简单、造价较低和施工方便。

缺点是水量变动较大时，絮凝效果不能得到保证。

因各格的竖向流速低，底部可能会积泥。

可与平流沉淀池或斜管沉淀池合建。

2.2设计要求（1）停留时间为15～25min 。
