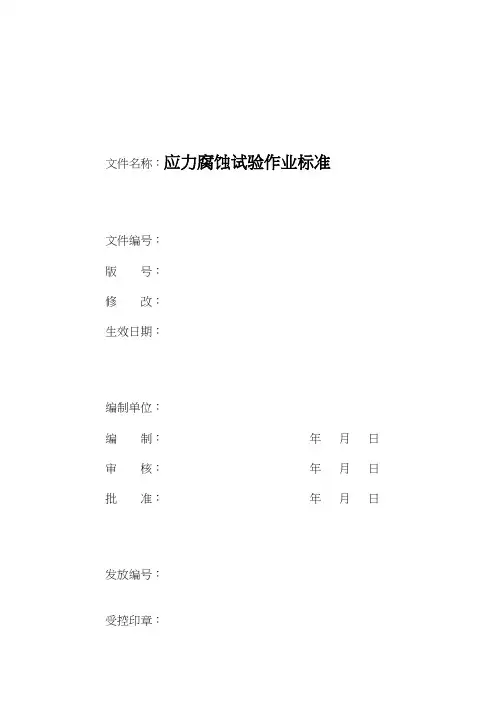

文件名称：应力腐蚀试验作业标准
文件编号：
版号：
修改：
生效日期：
编制单位：
编制：年月日审核：年月日批准：年月日
发放编号：
受控印章：
目录
1.岗位职责及权限……………………………………………………………………（ 3 ）
2.主要设备参数及工装………………………………………………………………（ 3 ）
3.作业流程与操作规程………………………………………………………………（3~6）
3.1试样制备和要求………………………………………………………………（ 3 ）
3.2试验溶液………………………………………………………………………（ 4 ）
3.3推荐的试验装置………………………………………………………………（ 4 ）
3.4试验条件与步骤………………………………………………………………（4~5）
3.5RCC-M氯化镁应力腐蚀试验…………………………………………………（ 6 ）
3.6结果处理………………………………………………………………………（ 6 ）
4.相关文件……………………………………………………………………………（ 6 ）
5.质量记录……………………………………………………………………………（ 6 ）
6.修訂記錄……………………………………………………………………………（7 ）
7.附件…………………………………………………………………………………（7 ）1.岗位职责与权限
1.1岗位职责
1.1.1按相关应力腐蚀试验技术标准进行试验。
1.1.2提前五分钟到岗，检查晶腐室水、电及药品的使用情况，做好试验前准备工作。
1.1.3坚守工作岗位不得随便离开，有事应向主管请假。
1.1.4认真填写本职责围的原始记录、对试验结果负责。
1.1.5负责提出药品及器材的购置计划。
1.1.6有责任接收上级主管部门的考核，复查结果。
1.1.7努力钻研技术，熟悉并认真执行标准，掌握好本岗位的操作技能。
1.2权限
1.2.1对职权围的检验任务，按产品的规定有权作出检验结论。
1.2.2对既无产品性能说明，又无技术标准的产品有权拒绝接收检验。
1.2.3有权拒绝外来人员进入试验室，以防药品外流及干扰自已的分析测试工作。
2.主要设备参数及工装
试验采用温度计、回流冷凝器、锥形磨口密封烧瓶（1L）、箱式电阻炉、智能工业调节器AI-804、控温精度≦0.2%、双目显微镜
3.作业流程与操作规程
3.1试样制备和要求
3.1.1GB
3.1.1.1板状试样尺寸：厚1~3mm，宽10mm或15mm，长75mm。
3.1.1.2若试样厚度超过3mm，则仅切削其中一面，使厚度达到3mm，将非切削表
面作为试验表面。
3.1.1.3试样的加工采用对于材质影响少的锯切等方法。在剪切的情况下，对切口断
面进行切削和磨削加工，以消除剪切的影响。加工后的试样，可根据试验目
的需要，进行消除残余应力影响的热处理。
3.1.1.4整个试样表面用GB/T 2481.1中规定的水砂纸依次磨到W40号。然后用适当
溶剂除油、洗净。
3.1.2 ASTM
3.1.2.1试样应从平行或垂直轧制方向截取。
3.1.2.2图1为代表性试样，试样的施加应力方式决定试样上是否开小洞。试样的长
和宽取决于材料的大小和形状，施加应力的方式以及试验容器大小。试样厚
度取决于材料的形状，强度和延展性，以及弯曲方式。表1列出了几种尺寸
供参考。
3.1.2.3若要对试样进行比较，则试样的尺寸应相同，特别是厚度与弯曲半径的比值。
这样使得在比较的材料中产生的最大应力近似相等。若进行比较的材料之间
机械性能相差很大，保持试样尺寸的严格相等是不必要的。
3.1.2.4最终表面处理之前可进行必要的热处理。分阶段进行研磨或加工，表面粗糙
度至少为0.76µm。加工过程应避免过热，防止产生残余应力或表面发生冶金、
化学改变。对试样边缘进行与表面一样的处理。
3.1.2.5若要求检验表面（如，冷轧或冷轧，退火，和酸洗）不去除表面金属，试样
边缘应进行磨削，任何情况下都应避免锋利的边缘。
3.1.2.6最后一步为对试样进行去油。视应力施加方法不同，可在施加应力前或后进
行。
3.2试验溶液
3.2.1 GB
3.2.1.1试验溶液用GB/T 672中规定的分析纯氯化镁加蒸馏水或去离子水配制，所使
用的氯化镁20%水溶液的PH值在常温下必须在3~7的围。
3.2.1.2加热并调整其沸点为143℃±1℃，该氯化镁溶液的浓度约是42%。根据试验
要求也可调整沸点为155℃±1℃，其浓度约为45%。
图1
表1 试样尺寸参考
3.2.2 ASTM
3.2.2.1氯化镁应符合美国化学协会试剂分析委员会的规要求，配制溶液用水为
D1193中的4级水（即25℃下，最大电导率为5µS/cm，最小电阻率为0.2MΩ
•cm，pH值为5.0~8.0，最大钠含量为50µg/L，最大氯化物含量为50µg/L的
试剂水）。
3.2.2.2氯化镁溶液的沸点为155℃±1℃。将600g MgCl2‧6H2O放入有温度计和15mL
蒸馏水的烧瓶中，稀释至400mL。加入10~15个助沸片，将烧瓶放在加热装
置上进行加热，连接好冷凝器，通以冷却水。
3.3推荐的试验装置
推荐的试验装置见图2。
3.4试验条件与步骤
3.4.1试验溶液量
GB——保证每个试样在250mL以上。ASTM——400mL溶液。
3.4.2整个试验期间，试验溶液的沸点须保持不变。
3.4.3氯化镁加热应该在通风橱进行，操作者取放冷的氯化镁溶液时应戴好橡胶手套和
护目镜。
3.4.4对试样施加应力并用适当夹具固定试样，检查试样表面。
GB——试样弯曲成U型并且两臂平行。之后，用5~15倍放大镜检查试样是否有表面缺陷，并用适当的溶剂除油待用。
ASTM——试样弯曲成U型并且两臂平行。之后，用放大镜检查试样表面是否有机械裂纹，放大倍数应等于或大于实验过程中的检验放大倍数。试样除油，施加应力和检查过后，应立即进行试验。
3.4.5在试验溶液完全沸腾后，放入按3.4.4那样施加应力的试样，这个时刻作为试验开
始时间。
GB——一个试验容器中最多放2个试样，不同的钢种不能放入同一个容器中。
ASTM——可能的话，一个烧瓶中应只放1个试样，若放多个试样，则应为同一钢
