1 地质填图操作细则2 野外地质观察描述细则3 地质填图的质量监控1 地质填图操作细则1.1 地质剖面1.1.1工作方法1、地质剖面测量是地质填图工作的基础,因此在填图工作之前,测制1-2条完整的地质剖面,1:10000地质填图剖面比例尺采用1:1000-2000;1:2000地质填图剖面比例尺采用比例尺采用1:500,用以划分填图单元,研究地层及构造,为地质填图服务。
2、在注意收集以往的地质资料,并对工区进行了踏勘,了解了地层分布层序,矿体分布及矿化范围,主要岩石类型、地质构造特征等的基础上选择剖面位臵。
即剖面线应尽量垂直地层走向布臵(其间夹角不应小于60°),长度视工作范围而定。
位臵应选择在地层层序较齐全,相带明显,构造简单,接触关系和标志层清楚,基岩出露较好,具有代表性的地段进行。
为确保剖面的实测精度,剖面上的重要的矿层界线、构造线若被浮土严重掩盖,应予揭露。
3、1:1000-2000地质剖面用仪器法或半仪器法测制均可,1:500地质剖面必须使用仪器法测制(草测可以放款到用半仪器法采用定地质点的方法进行)。
在测制剖面过程中,必须按比例尺要求详细分层,分层距离用皮尺或仪器丈量,1:1000-2000地质剖面地质体出露宽度在1-2米以上者在图上应有表示,小于1-2米,具有特殊地质意义的地质体应放大表示;1:500地质剖面地质体出露宽度在0.5米以上者在图上应有表示,小于0.5米,具有特殊地质意义的地质体应放大表示。
4、剖面端点用木桩留作标记。
实地分层界线用油漆或红布条作标记。
分层位臵从仪器或皮尺上直接读取并标于剖面上和记录于记录表中。
5、实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述,系统地采集标本,按不同岩石类型分层采集一定数量的样品。
6、地质记录内容应全面、准确,地质体产状及所采各种样品应按有关规范的统一格式标绘于剖面图相应位臵上。
在作文字记录时,首先注明时间、地点、剖面编号、参加人员及分工,然后逐项填写表格内容:导线号、方位、导线长、坡角、产状等,逐层对岩石或地质体特征进行观察描述,具体按《野外地质观察描述细则》执行。
野外地质记录必须记录野外记录薄(野薄)上,作文字记录时,每条路线首页必须注明时间、地点、路线编号、目的任务、参加人员及分工、图幅编号、设计地质路线概况等,下页开始地质记录,地质点记录格式如下:点号: D×××点位:距×高点×°方位×米处或×高点×°方位与×高点×°方位交汇处或×河流转弯处、×公路分叉处、×高点上……坐标:X=……,Y=……,h=……点性(义):岩性界线点、岩性控制点、岩相界线点、构造(断层)控制点、蚀变矿化控制点、化石点、工程控制点……露头:人工、自然,好、较好、差描述:(控制点)该点为×色(新鲜色)×状(构造)×化(蚀变)×粒(粒度)×(矿物)×岩(如:灰绿色厚层状硅化中细粒长石岩屑砂岩、浅肉红色块状弱褐铁矿化中粗粒二长花岗岩)。
风化面颜色、新鲜面颜色、结构、构造、矿物含量、粒度、成份、沉积岩碎屑磨园、分选情况、蚀变、矿化特征岩层宏观特征:产状,岩性、产状或蚀变等在走向倾向变化特征。
(界线点)点南(根据路线走向)或点×方位为……(同控制点内容)点北(根据路线走向)或点×方位为……(同控制点内容)二者接触界线清楚,或接触界线被覆盖,界线不详……为断层或整合、不整合接触,接触界面特征。
接触界面产状:×°(倾向)∠×°(倾角)各类样品采集情况、照片内容、位置、编号等要素均要记录清楚。
点间:沿路线走向地质体变化情况,或见夹层,如:距D××点×米处见×色(新鲜色)×状(构造)×化(蚀变)×粒(粒度)×(矿物)×岩或构造破碎带、蚀变带、矿化带等,厚×米,长×米,详细描述其特征、产状等,描述内容同地质点记录。

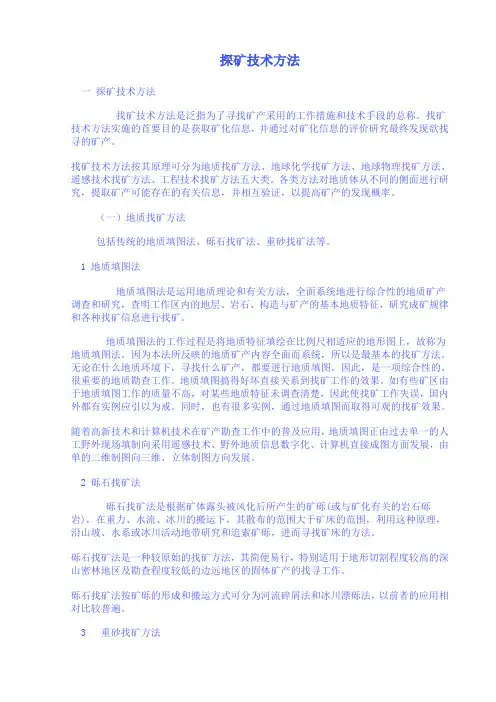

探矿技术方法一探矿技术方法找矿技术方法是泛指为了寻找矿产采用的工作措施和技术手段的总称。
找矿技术方法实施的首要目的是获取矿化信息,并通过对矿化信息的评价研究最终发现欲找寻的矿产。
找矿技术方法按其原理可分为地质找矿方法、地球化学找矿方法、地球物理找矿方法、遥感技术找矿方法、工程技术找矿方法五大类。
各类方法对地质体从不同的侧面进行研究,提取矿产可能存在的有关信息,并相互验证,以提高矿产的发现概率。
(一)地质找矿方法包括传统的地质填图法、砾石找矿法、重砂找矿法等。
1 地质填图法地质填图法是运用地质理论和有关方法,全面系统地进行综合性的地质矿产调查和研究,查明工作区内的地层、岩石、构造与矿产的基本地质特征,研究成矿规律和各种找矿信息进行找矿。
地质填图法的工作过程是将地质特征填绘在比例尺相适应的地形图上,故称为地质填图法。
因为本法所反映的地质矿产内容全面而系统,所以是最基本的找矿方法。
无论在什么地质环境下,寻找什么矿产,都要进行地质填图。
因此,是一项综合性的、很重要的地质勘查工作。
地质填图搞得好坏直接关系到找矿工作的效果。
如有些矿区由于地质填图工作的质量不高,对某些地质特征未调查清楚,因此使找矿工作失误,国内外都有实例应引以为戒。
同时,也有很多实例,通过地质填图而取得可观的找矿效果。
随着高新技术和计算机技术在矿产勘查工作中的普及应用,地质填图正由过去单一的人工野外现场填制向采用遥感技术、野外地质信息数字化、计算机直接成图方面发展,由单的二维制图向三维、立体制图方向发展。
2 砾石找矿法砾石找矿法是根据矿体露头被风化后所产生的矿砾(或与矿化有关的岩石砾岩),在重力、水流、冰川的搬运下,其散布的范围大于矿床的范围,利用这种原理,沿山坡、水系或冰川活动地带研究和追索矿砾,进而寻找矿床的方法。
砾石找矿法是一种较原始的找矿方法,其简便易行,特别适用于地形切割程度较高的深山密林地区及勘查程度较低的边远地区的固体矿产的找寻工作。
地质填图工作基本方法1、一般程序收集资料—地质踏勘—剖面测量、正确划分填图单元—剖面地质小结一开展正式填图工作。
2、基本方法地质填图方法视比例尺不同,主要由剖面法、追索法和穿越法。
1:50000-1:10000比例尺地质填图时,原则上采用穿越法辅以少量追索法,即地质观察路线垂直(或斜交)于主要岩层及构造线方向进行,但对重点研究对象,如标志层、含矿层、矿体露头、化石层、重要岩浆岩体及构造线等,则作追索性的布置;1:5000-1:500比例尺地质填图时,原则上采用追索法或剖面法,地质简单区可辅以少量穿越法。
地质观测点的布设和测定地质观测点的布设应遵循三个原则:A 点位的布置以能有效地控制各种地质界线和地质要素为原则。
B 在地层分界线上、不同岩石接触处、岩相变化处、构造点、蚀变带、矿化及矿点、重要化石点、标志层、代表性产状要素测量点、取样点、山地工程以及其它有意义的地质现象观测部位,必须布设地质观测点。
C 按地质实际情况,适当布设岩性控制点。
一般岩性控制点不超过总地质点数的30%,切忌机械地等距离布点。
地质观测点位测定可用半仪器法(或GPS)标绘在图上,重要的观测点,如主要的地质构造、含矿层、矿体露头等则需用仪器法测定(高精度GPS 亦可)。
观测点的记录内容及格式观察记录是一项十分重要的基础性工作。
因此,应根据各点的具体情况详尽描述,重点突出,强调连续观察、连续记录,严肃认真,充分收集第一性资料,切忌简单化、主观随意、孤点记录。
沉积岩区、变质岩区和侵入岩区的观察记录重点各有侧重。
1、地质观测点记录的内容如下:a 沉积岩区:首先搞清地层层序,然后对具体岩石进行描述(颜色、结构、构造、碎屑物成分、粒度、形态、胶结类型、胶结物成分,岩石命名、风化外貌特征、次生变化等),对地层厚度变化、化石层、含矿层、标志层应详尽描述。
b 变质岩区:描述岩石的产出状态、颜色及结构构造、主要及次要矿物含量,不同矿物的排列方式及不同岩性的相互关系,尤其是特征矿物(白云母、黑云母、铁铝榴石、十字石、蓝闪石、矽线石等)的出现与否,原生层理及片麻理的产状、构造的叠加与否,混合岩基体及脉体情况、岩层厚度沿走向的变化情况及次生变化和风化外貌,特别要注意收集说明地层是否倒转或正常的证据。
化探异常圈定、分类、评价及查证目录●1/5万地球化学普查 (1)1.异常圈定 (1)1.1异常下限的确定方法 (1)1.2异常浓度分级(带)方法 (3)2.化探异常分类 (3)2.1 找矿意义分类 (3)2.2按采样介质分类 (4)2.3按引起异常的地质因素划分 (4)2.4按异常范围与强度(浓度)划分 (4)3.化探异常优选及评价 (5)3.1化探异常的特点 (5)3.2异常优选与评价准则 (5)3.3 化探异常本身的评价参数 (6)3.4 化探异常的初步筛选 (8)3.5优选化探异常的方法技术 (9)3.6非找矿目的化探异常评价 (10)3.7异常评价和查证工作程序 (10)3.8异常评价与找矿效果 (12)4.化探异常查证 (12)4.1化探异常查证的目的 (12)4.2化探异常查证方法 (13)4.3化探异常查证须配快速分析 (13)●土壤地球化学测量 (13)1.1原始资料 (13)1.2成果报告 (14)2.资料的检查与验收 (14)3.资料整理的基本步骤和内容 (14)4.异常的解释推断 (14)附录F 土壤测量地球化学异常登记卡 (16)●1/5万地球化学普查1.异常圈定1.1异常下限的确定方法地质情况较简单,元素呈单峰分布,或者可以看出分布中有一个单一的背景全域和一个异常全域,就可以在全测区内(剔除高值点)计算出一个统一的背景平均值及异常下限,单峰分布时其计算式为:对数背景平均值:∑∑=ffXX L 对数标准离差:1)(22--=∑∑n nfX fX L L λ对数异常下限:λ2+=L L X T∑=57f ∑=9.83L fX ∑=53.1252L fX ∑=21.7039)(2L fX 对数背景平均值: g g f fXX L /lg 4719.1579.83μ===∑∑其反对数,即背景平均值 g g X /64.29μ= 对数标准离差:)/(lg 1909.0565721.703953.1251)(22g g n n fX fX L L μλ=-=--=∑∑ 对数异常下限: )/(40.71)/(lg 8537.11909.024719.12g g g g X T L L μμλ==⨯+=+=当1:5万化探普查区部署在异常区或矿区外围时,往往在频率分布中有一个单一的背景全域和一个异常全域交迭而出现双峰,或频率分布曲线呈不对称的正向偏斜,此时一般可利用众值m 。
地质填图要求与方法一、概述㈠地质填图又称地质测量。
地质填图在固体矿产普查找矿工作中和矿床(区)评价工作中,是一项基本的,又是必不可少的重要工作手段。
㈡地质填图矿产勘查全过程中,常采用的比例尺有1:25000、1:10000、1:5000、1:2000、1:1000五种。
从使用的范围和目的出发,一般在普查找矿阶段。
在物化探及重砂异常找矿中、在矿床(区)勘探期间的矿区外围找矿时,常使用1:25000、1:10000比例尺地质填图;在矿床(区)详查、勘探阶段,常进行1:5000~1:1000比例尺地质填图。
在确定矿区地质填图比例尺时,还必须综合考虑矿区范围的大小、矿体形态复杂程度、矿石质量或矿化均匀程度等因素,通常是当矿体形态较复杂、矿层厚度或矿石质量变化较大、矿化不均匀时,地质填图比例尺应适当放大。
㈢布置1:25000、1:10000比例尺地质填图的目的,在于阐明测区地质构造和成矿地质条件,用以找矿和扩大矿床(区)远景。
测区范围一般应包括:与已知矿床有地质联系的矿(化)点;找矿标志明显地段;各种找矿手段(包括地质、物化探、重砂等)的综合异常地段。
㈣1:5000-1:1000地质填图是在矿床(区)普详查或勘探阶段进行,主要任务是:全面而详细研究矿床(区)地层、岩石、构造、矿体形态、规模、产状、矿石质量、矿石类型及其空间分布;研究矿体与围岩的关系及围岩蚀变等。
为探矿工程布置、储量计算,为矿山设计和建设提供地表地质资料。
测区范围通常局限于矿体和近矿围岩分布地段,但应包括探矿工程布置范围。
二、地质填图准备㈠资料收集:收集工作区内或大一些范围内有关前人工作成果资料。
1、测区内沉积岩、岩浆岩、变质岩方面的资料,如地层、岩石类型特征等。
如果有包括测区的小比例尺地质图(1:10万或 1:20万等)也应收集。
2、测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。
3、测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩(矿)层的破坏和影响程度。

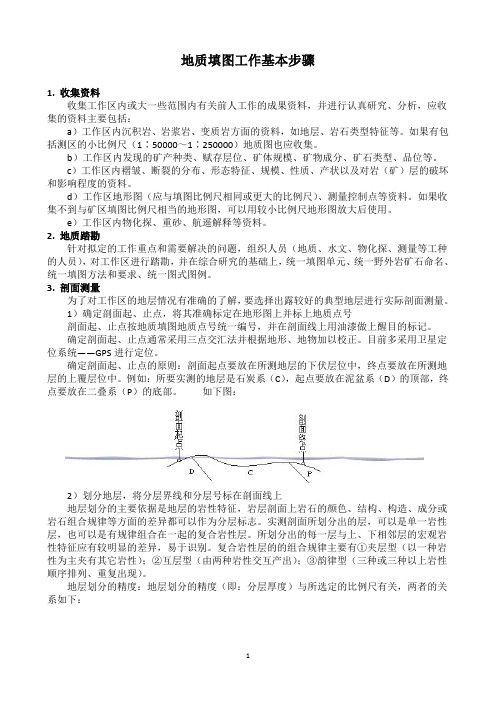

地质填图工作基本步骤1. 收集资料收集工作区内或大一些范围内有关前人工作的成果资料,并进行认真研究、分析,应收集的资料主要包括:a)工作区内沉积岩、岩浆岩、变质岩方面的资料,如地层、岩石类型特征等。
如果有包括测区的小比例尺(1∶50000~1∶250000)地质图也应收集。
b)工作区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。
c)工作区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩(矿)层的破坏和影响程度的资料。
d)工作区地形图(应与填图比例尺相同或更大的比例尺)、测量控制点等资料。
如果收集不到与矿区填图比例尺相当的地形图,可以用较小比例尺地形图放大后使用。
e)工作区内物化探、重砂、航遥解释等资料。
2. 地质踏勘针对拟定的工作重点和需要解决的问题,组织人员(地质、水文、物化探、测量等工种的人员),对工作区进行踏勘,并在综合研究的基础上,统一填图单元、统一野外岩矿石命名、统一填图方法和要求、统一图式图例。
3. 剖面测量为了对工作区的地层情况有准确的了解,要选择出露较好的典型地层进行实际剖面测量。
1)确定剖面起、止点,将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号,并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则:剖面起点要放在所测地层的下伏层位中,终点要放在所测地层的上覆层位中。
例如:所要实测的地层是石炭系(C),起点要放在泥盆系(D)的顶部,终点要放在二叠系(P)的底部。
如下图:2)划分地层,将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征,岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等方面的差异都可以作为分层标志。
实测剖面所划分出的层,可以是单一岩性层,也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异,易于识别。
粤西强烈风化区化探方法填图试验
发表时间:2017-11-17T10:56:16.323Z 来源:《基层建设》2017年第24期作者:欧智德邵小阳李冲[导读] 摘要:本文通过调查粤西强烈风化区已知岩性上覆土壤,建立区内风化土与岩石的地球化学联系,以此指导风化覆盖区未知岩性的识别。
通过对区内已知岩性进行有代表性的分散采样并测试了一系列主量和微量元素广东省佛山地质局广东佛山 528000
摘要:本文通过调查粤西强烈风化区已知岩性上覆土壤,建立区内风化土与岩石的地球化学联系,以此指导风化覆盖区未知岩性的识别。
通过对区内已知岩性进行有代表性的分散采样并测试了一系列主量和微量元素,作出相关的元素或元素比值曲线图,结果表明(Ca+Mg+Fe+Mn)/Si值和Zn元素能容易识别出碳酸盐岩类,(Al+Si)/(Cr+Ni)值和Na元素含量可识别出中粒黑云母二长花岗岩(ηγK2a)、细中粒黑云母二长花岗岩(ηγT2)和堇青石片岩,Mg/Fe比值能识别出凝灰质砂岩。
关键词:强烈风化区;风化土;地球化学;岩性识别 1.前言
强烈风化区由于化学、生物风化作用强烈,在基岩之上往往发育一定厚度的风化覆盖层,因此限制了传统地质填图技术的应用。
而地球化学方法不仅可应用于矿产勘查,在地质填图方面也能用于确定岩性以及划分地层单位,尤其是土壤化探调查,残积土壤往往与下伏基岩存在一定的地球化学联系(运积区除外)。
本文以粤西罗定地区为例,通过调查区内已知岩性上覆土壤,建立强烈风化区风化土与岩石的地球化学联系,以此指导风化覆盖区未知岩性的识别,提高强烈风化区填图精度。
2.方法试验
结合研究区地质概况,本次试验针对区内不同已知岩性进行了有代表性的全区分散采样,岩性涵括碳酸盐岩类、花岗岩类、火山碎屑岩类、片岩类、浅变质岩类、花岗斑岩、糜棱岩和混合岩类等八大主要岩性。
根据岩性分布面积大小,各类岩性所采集样品数约3-46件,总共209件。
主要采集基岩上覆残积土,采样深度为30cm(B层),样重不少于500g,经风干粗碎过20目筛后,取粒级-20目的土壤100g 作相关测试分析。
分析元素包括有Na、Mg、Al、K、Si、Ca、Fe、Cr、Ni、Co、Sn、W、Mo、Mn、Pb、Zn、As。
本试验通过对大量数据进行统计分析,从不同岩性的元素贫富规律出发,作出各类岩性不同元素含量或含量比值曲线(图2-1),获得不同岩性上风化土中的元素含量分布规律,以筛选出有效的特征性地球化学指标对区内不同岩性进行判别。
2.1碳酸盐岩类的识别
本试验所采集的碳酸盐岩风化土样品包括早石炭系连县组(C1l)白云质泥晶灰岩和中泥盆世东岗岭组(D2d)白云岩。
如图2-1所示,碳酸盐岩风化土中的(Ca+Mg+Fe+Mn)/Si值和Zn含量明显高于其它岩性风化土,表现出较为明显的富集特征,其中(Ca+Mg+Fe+Mn)/Si值0.35~0.70,均值0.55,Zn含量297~427×10-6,均值351×10-6,这与华南褶皱系一般碳酸盐岩普遍具有的富Ca、Mg、Fe、Mn、Zn和贫Si特征较为一致。
因此(Ca+Mg+Fe+Mn)/Si值和Zn元素能容易识别出碳酸盐岩类,但由于该两类碳酸盐岩化学成分接近,尚未能有效区分二者。
2.2花岗岩类的识别
从图2-1可见,两套正常花岗岩风化土的(Al+Si)/(Cr+Ni)值均明显高于其他岩性,其中中粒黑云母二长花岗岩(K2)风化土(Al+Si)/(Cr+Ni)值2.2~5.9,均值3.12;细中粒黑云母二长花岗岩(T2)风化土(Al+Si)/(Cr+Ni)值0.7~4.44,均值1.7,呈现出典型的富Si、Al和贫Cr、Ni成分特征。
而混合花岗岩风化土的(Al+Si)/(Cr+Ni)值与其他岩性风化土相似,该比值无法有效识别出混合花岗岩。
为进一步区分中粒黑云母二长花岗岩(K2)和细中粒黑云母二长花岗岩(T2),通过不同岩性的Na元素含量分布图可知,晚白垩世花岗岩风化土的Na含量明显高于中三叠世花岗岩风化土。
前者Na含量约0.1~0.23,均值0.17,后者Na含量约0.03~0.1,均值0.06,二者差异明显。
因此,联合(Al+Si)/(Cr+Ni)值和Na元素含量可有效识别出区内中粒黑云母二长花岗岩(K2)和细中粒黑云母二长花岗岩(T2)。
2.3片岩类的识别
本试验采集的风化土样品涉及元古代云开岩群(Pt3Y)片岩和早奥陶世罗洪组二段(O1l2)堇青石片岩,其中云开岩群片岩包括片岩、糜棱片岩、混合质片岩等。
排除个别样品因误差导致的离群值,晚白垩世花岗岩和堇青石片岩(O1l2)均表现出较高的Na含量,如前所述,前者可结合(Al+Si)/(Cr+Ni)值加以区分。
堇青石片岩与元古代云开岩群片岩相比,表现出不同的Na含量分布特征,前者Na含量约0.19~0.27%,均值0.22%,后者Na含量约0.04~0.13%,均值0.07%,二者差异显著。
因此Na元素能作为区分堇青石片岩与云开岩群片岩的特征性地球化学指标。
2.4火山碎屑岩类的识别
本试验所涉及的火山碎屑岩类仅有凝灰质砂岩,通过对所测试元素进行统计分析,发现凝灰质砂岩风化土的Mg/Fe值显著高于其它所有试验岩性风化土,其值变化范围0.2~0.41,均值0.31亦明显大于华南褶皱系火山碎屑岩中0.18的Mg/Fe均值。
因此,Mg/Fe值可作为判别区内风化土下伏凝灰质砂岩的特征性地球化学指标。
