隧道结构防排水工程施工方案(排水盲管 防水板 止水带)

隧道防排水施工方案隧道防水排水施工方案一、项目背景和目标隧道作为人们出行的重要通道，为确保隧道的安全运营，防水排水是非常重要的。

本施工方案旨在提供隧道防水排水的施工方案，确保隧道的安全运营和使用。

二、工程内容1. 隧道防水处理：采用高性能防水涂料对隧道墙体和顶板进行防水处理，确保隧道内部的干燥和防水；2. 隧道排水系统：设置排水沟、排水井和排水泵站等设施，确保隧道内的积水顺利排除。

三、施工步骤1. 准备工作：组织施工人员进行技术培训，熟悉施工方案和要求；2. 施工准备：购买所需材料和设备，并进行材料检验和设备调试；3. 防水施工：先对隧道墙体和顶板进行清洁处理，然后刷涂高性能防水涂料，保证涂料的均匀和完整；4. 排水施工：根据隧道的设计要求，在隧道周边设置排水沟，将积水引导至排水井，再通过排水泵站将水排放至外部；5. 测试和验收：完成施工后，对防水和排水系统进行测试和验收，确保其功能正常；6. 施工总结：总结施工过程中的经验和教训，完善施工方案和工艺。

四、关键控制点1. 材料质量：确保所采购的防水涂料符合国家相关标准，并进行材料检验；2. 施工质量：防水涂料的刷涂工艺要求均匀、完整，确保涂料与墙体和顶板有良好的附着力；3. 设备运行：排水泵站等设备要进行调试，确保正常运行和排水效果；4. 施工进度：安排合理的施工进度，保证隧道防水和排水工程按时完成。

五、安全措施1. 施工人员应进行安全培训，了解和遵守施工现场的安全规定和操作规程；2. 施工现场要进行临时围护和警示标志设置，确保施工人员的安全；3. 施工人员必须佩戴安全防护用品，如安全帽、防护眼镜、防护手套等；4. 施工过程中要对施工现场进行定期检查，确保施工安全。

六、物资和设备1. 高性能防水涂料；2. 排水沟、排水井、排水泵站等设施；3. 施工车辆、工具和设备。

七、预算和工期本施工方案的预算和工期将根据具体的项目情况来确定，在项目启动前进行详细的预算和工期编制。

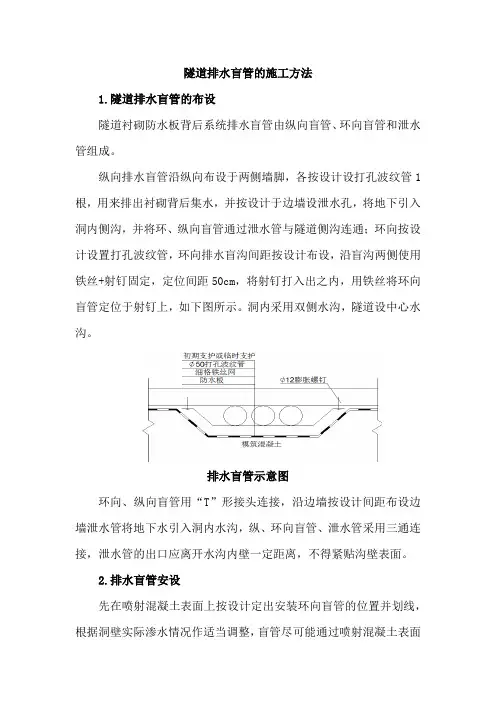

隧道排水盲管的施工方法
1.隧道排水盲管的布设
隧道衬砌防水板背后系统排水盲管由纵向盲管、环向盲管和泄水管组成。

纵向排水盲管沿纵向布设于两侧墙脚，各按设计设打孔波纹管1根，用来排出衬砌背后集水，并按设计于边墙设泄水孔，将地下引入洞内侧沟，并将环、纵向盲管通过泄水管与隧道侧沟连通；环向按设计设置打孔波纹管，环向排水盲沟间距按设计布设，沿盲沟两侧使用铁丝+射钉固定，定位间距50cm，将射钉打入出之内，用铁丝将环向盲管定位于射钉上，如下图所示。

洞内采用双侧水沟，隧道设中心水沟。

排水盲管示意图
环向、纵向盲管用“T”形接头连接，沿边墙按设计间距布设边墙泄水管将地下水引入洞内水沟，纵、环向盲管、泄水管采用三通连接，泄水管的出口应离开水沟内壁一定距离，不得紧贴沟壁表面。

2.排水盲管安设
先在喷射混凝土表面上按设计定出安装环向盲管的位置并划线，根据洞壁实际渗水情况作适当调整，盲管尽可能通过喷射混凝土表面
的低凹处和出水点。

利用移动式工作台车对作业面净空及喷射混凝土质量进行检查，合格后进行纵环向防水设施施工。

纵横向盲沟连接做到平顺畅通，坡度符合设计要求。

盲沟的出水口设滤水篦子或反滤层。

集中出水点处沿水源方向钻孔，然后将单根引水盲管插入其中，并用速凝砂浆将周围封堵，以便地下水从管中集中流出。

泄水管安装时一端安在模板台车的预留孔上，另一端采用三通连接在纵向排水盲管上，并固定牢固。

隧道防水层及止水带施工方案一、施工准备经过前期的洞身开挖以及初期支护，现拱顶和拱脚以及隧道的周边收敛沉降均已趋于稳定，已具备进行二次衬砌的施工条件，用于二次衬砌施工的机械设备已全部到位。

二、施工方案1、明洞外防水层施工明洞拱墙浇筑完成，混凝土达到设计强度后应立即铺设防水层进行回填。

明洞外防水设计为防水层。

施工时，先将混凝土表面的外露钢筋头等清理干净，混凝土表面上凹凸不平处修凿平整，用水泥砂浆将衬砌外表涂抹平顺，以免损坏防水层。

为防止明洞与隧道防水板的接头在回填时被破坏，在与回填面接触处用3cm厚的水泥砂浆保护防水板接头。

详见图《明洞与隧道衬砌接缝处防水施工示意图》。

2、隧道防水层施工隧道防水层以“防、堵相结合”的综合治理原则，达到防水可靠、经济合理、不留后患的目的。

全隧在喷混凝土与二次衬砌之间设土工布+LDPE防水层，将水堵在模注衬砌之外，作为第一道防水措施；二次衬砌模筑混凝土采用不低于C25的防水混凝土浇筑，隧道洞身变形缝设置中埋式橡胶止水带，施工缝设置带注浆管膨润图橡胶止水条，边墙基础与拱墙二次衬砌之间的施工纵缝也应设置橡胶止水条作为第二道防水措施。

自制简易台车配合人工铺设土工布和LDPE防水板，无钉铺设，热融机双焊缝施工。

隧道两侧纵向铺设φ110双壁打孔波纹管盲管，采用锚钉卡扣固定在喷射混凝土面上，环向软式透水φ50的施工与纵向盲管一样。

纵向盲管与环向盲管的连接采用三通接头连接。

沉降缝采用中埋式止水带和被贴式止水带。

施工缝采用带注浆管膨润土遇水膨胀止水条和被贴式止水带，中埋式止水带采用钢筋支架固定，被贴式止水带采用热熔焊接。

2.1 LDPE防水板施工2.1.1 LDPE板施工工艺见附图1《防水板施工工艺框图》2.1.2 基层处理基面处理主要是检查开挖断面，对显著凹凸支护表面应分层喷混凝土找平，使凹凸处矢跨比小于1/6，处理处露锚杆及钢管等尖锐物，欠挖处理。

钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。

隧道排水方案．隧道防排水工程施工方案一、工程概况隧道防排水采用“依排为主，防、排、截、堵相结合”的综合治理原则。

全隧二衬背后铺设2mm 厚BAC高分子复合自粘防水卷材，施工缝设BW-II型带注浆管的止水条，沉降缝设中埋式止水带。

隧道侧壁纵向排水盲管采用Φ100HDPE单壁打孔波纹管，延隧道两侧全隧贯通，横向排水管采用DN100塑料排水管，纵向间距10m。

隧道设双侧边沟，横向泄水孔直通边沟，仰坡设截水沟一道。

主要工程数量二、施工配置 1、人员配置劳动力计划表- 2 -307.合计 2、机械设备配置主要机械配置表三、施工方案 1、隧道洞口排水边坡、仰坡坡顶的截水沟结合永久排水系统在洞口开挖前修建洞顶截在边坡坡面上做截流槽，好，使其出水口防止水顺坡面漫流，在施工场路基边沟没有完成前，水沟与路基边沟顺接组成排水系统，地两侧做盲沟把水排出，防止水流冲刷弃渣危害农田和水利设施。

）隧道覆盖层地表积水提前处理。

修筑截水沟、排水沟及其他1 排水建筑物，保证洞口附近不得积水。

）地表的坑洼、钻孔、探坑等以不透水材料或土壤填塞，并分2 层夯实。

排水沟于路堑土石方开挖前施工，3边坡、）仰坡坡顶的截水沟、以确保截引地表水，防止出水口顺坡漫流。

）洞口外积水经常排不出去时，必要时在洞口外适当位置设横4 向截水沟。

2、隧道结构防排水初期支护与S6，隧道内设双侧排水沟，隧道衬砌防水混凝土等级初期支护与防水板间设环纵向透水盲管与洞身二次衬砌间设防水层，施工工序及流排水侧沟连通；二次衬砌施工缝、变形缝处设止水带。

- 3 -程见图“隧道结构防排水施工工艺流程图”。

隧道结构防排水施工工艺流程图检查净空及初期支、隧道洞身的断面检测及初期支护处理2.1有凹凸部对洞身要求按每1（）10道用红外线断面仪器检测，/米位的要增加断面检测，不合格部位按检测数据处理，达到设计及规范要求为止。

（2）检查初期支护，外露的钢筋、锚杆要割除，砼整凹凸不平- 4 -的表面，并施做一层防水砂浆，以防划破或刮破防水板。

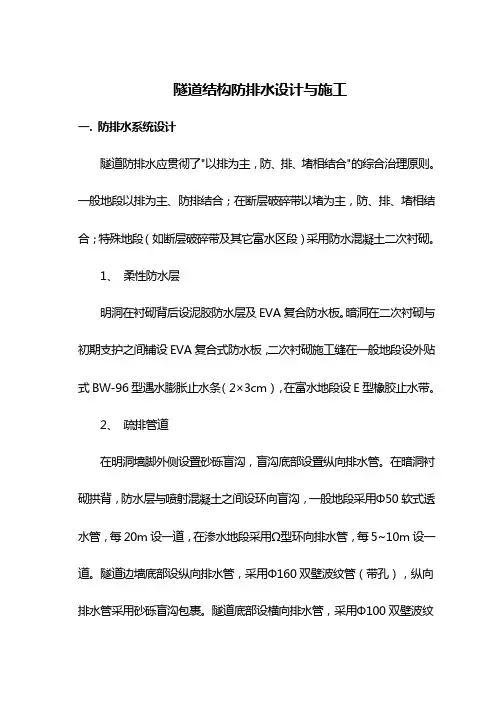

隧道结构防排水设计与施工一. 防排水系统设计隧道防排水应贯彻了"以排为主，防、排、堵相结合"的综合治理原则。

一般地段以排为主、防排结合；在断层破碎带以堵为主，防、排、堵相结合；特殊地段（如断层破碎带及其它富水区段）采用防水混凝土二次衬砌。

1、柔性防水层明洞在衬砌背后设泥胶防水层及EVA复合防水板。

暗洞在二次衬砌与初期支护之间铺设EVA复合式防水板，二次衬砌施工缝在一般地段设外贴式BW-96型遇水膨胀止水条（2×3cm），在富水地段设E型橡胶止水带。

2、疏排管道在明洞墙脚外侧设置砂砾盲沟，盲沟底部设置纵向排水管。

在暗洞衬砌拱背，防水层与喷射混凝土之间设环向盲沟，一般地段采用Φ50软式透水管，每20m设一道，在渗水地段采用Ω型环向排水管，每5~10m设一道。

隧道边墙底部设纵向排水管，采用Φ160双壁波纹管（带孔），纵向排水管采用砂砾盲沟包裹。

隧道底部设横向排水管，采用Φ100双壁波纹管（不带孔），隧道纵向每10m设一道。

环向排水管及纵向、横向排水管采用PVC 三通连接牢固（接头处采用无纺布包裹牢固），将水导入隧道仰拱下中心水沟（考虑到该隧道地处寒冷地区，为防止中心水沟受冻，将中心水沟设置于仰拱下深埋，利于隧道排水）。

洞内侧沟设于洞内电缆槽外侧（行车路面两边），主要排放消防及清洗水，消防及清洗水流经铸铁蓖进入侧沟。

3、刚性防水隧道一般地段采用C25混凝土进行衬砌，隧道富水地段采用C25防水混凝土进行衬砌，防水混凝土中加AEA抗裂防水膨胀剂，掺量占水泥用量的10%左右，以提高衬砌结构的自身防水能力。

二、防排水施工工艺1、柔性防排水施工工艺1）防水层施工工艺防水材料的选择应考虑以下几个因素。

（1）有较好的物理力学性能，即抗拉强度、断裂伸长率等。

（2）具有较高的耐久性。

（3）具有较高的抗渗性能。

（4）具有良好的可焊性。

经过理论分析、试验研究和现场对比试验，采用具有低温性能好、质地柔软、适于机械焊接并能保证焊缝密实的EVA复合防水板，厚度1.0mm。

隧道防排水施工方案目录一、编制依据 (1)二、编制原则 (1)三、编制范围 (2)四、工程概况 (2)4.1工程简介 (2)4.2地形地貌 (2)4.3水文情况 (2)4.3.1地下水 (2)4.3.2水化学特性 (3)4.3.3涌水量情况 (3)五、施工组织安排 (3)5.1施工组织机构 (3)5.2管理职责 (5)5.3施工组织计划安排 (6)六、施工准备 (6)6.1施工便道 (6)6.2水源、电源、燃料 (7)6.3机械设备 (8)6.4劳动力准备 (8)七、总体施工方案 (8)7.1衬砌防水 (8)7.1.1暗洞防水 (8)7.1.2明洞防水 (9)7.2隧道排水 (9)7.3工艺流程 (11)7.4施工方法 (12)7.4.1施工准备 (12)7.4.2铺设防水层 (14)7.4.3排水盲管施工 (17)7.4.4止水带施工 (20)7.4.5施工缝及变形缝防水施工 (21)7.4.6施工排水 (22)7.4.7注浆防水 (23)7.4.8洞口防排水 (23)八、保证措施 (24)8.1标准化管理 (24)8.1.1管理制度标准化 (24)8.1.2施工现场标准化 (25)8.1.3人员管理标准化 (26)8.1.4过程控制标准化 (26)8.2质量保证措施 (26)8.2.1质量保证体系及组织机构 (26)8.2.2质量验收参照规范 (29)8.2.3防水工程的质量要求 (29)8.2.4分项验收标准 (29)8.3安全保证措施 (33)8.3.1一般措施 (33)8.3.2高空作业保证措施 (34)8.3.3安全生产教育制度 (36)8.3.4安全生产检查制度 (37)8.4环境保证措施 (39)8.4.1环境保护措施 (39)8.4.2水污染的防治 (39)8.4.3河流保护的方案和措施 (40)8.4.4固体废弃物处理的方案和措施 (41)8.4.5噪音的防治 (42)8.4.6大气环境污染、粉尘污染防治的方案和措施 (42)8.5水土保护措施 (43)8.6文明施工 (43)8.6.1文明施工目标 (43)8.6.2文明施工管理 (44)8.6.3文明施工措施 (44)8.7雨季施工措施 (47)九、风险预测与防范、事故应急预案 (48)9.1风险预测 (48)9.2风险防范措施 (48)9.3施工应急抢险预案 (49)隧道防排水施工方案一、编制依据1.国家、中国铁路总公司颁发的现行铁路工程施工技术规范、规程、验收标准及工程建设相关文件。

一、工程概况本工程为某城市地铁隧道及附属设施工程，隧道全长XX公里，单洞双线，采用明挖法施工。

根据地质勘察报告，隧道围岩稳定性较差，地下水丰富，存在较大防排水风险。

为确保隧道施工安全、高效、环保，特制定本防排水工程施工方案。

二、编制依据1. 《公路隧道施工技术规范》JTG F60-20092. 《公路工程质量检验评定标准》（JTG F80/1-2004）3. 国道310线XXX(省界)至XX段公路工程项目相关施工设计图纸4. XXX公司XX项目《实施性施工组织设计》5. 某省高速公路施工标准化管理指南（隧道）6. XX高速公路项目办对及本项目有关文件及指示精神三、编制原则1. 防水、排水相结合，因地制宜，综合治理；2. 以隧道衬砌结构自防水为主体，施工缝、变形缝防水为重点；3. 采用先进的技术、工艺和材料，确保工程质量。

四、防排水施工方案1. 防水层施工（1）隧道衬砌采用防水混凝土，确保混凝土质量；（2）施工缝、变形缝采用中埋式止水带，并辅以防水砂浆填充；（3）隧道内墙面、顶面采用防水涂料进行防水处理。

2. 排水系统施工（1）隧道内设置中心水沟、横向排水管、纵向排水盲管和复合防水层；（2）中心水沟、横向排水管、纵向排水盲管采用HDPE双壁波纹管；（3）复合防水层采用SBS改性沥青防水卷材；（4）施工缝、变形缝防水处理同防水层施工。

3. 施工缝、沉降缝防水施工（1）施工缝、沉降缝采用中埋式止水带，并辅以防水砂浆填充；（2）防水砂浆采用高标号水泥、防水剂和细沙按比例拌制；（3）防水砂浆施工前，应将缝面清理干净，涂刷基层处理剂。

4. 路缘型边沟施工（1）路缘型边沟采用C20混凝土现浇；（2）混凝土浇筑前，应将路缘型边沟模板安装牢固；（3）混凝土浇筑后，应及时进行养护。

五、质量检验及标准1. 防水混凝土强度等级达到设计要求；2. 施工缝、沉降缝防水处理质量达到一级防水等级；3. 防水涂料施工质量达到二级防水等级；4. 中心水沟、横向排水管、纵向排水盲管和复合防水层施工质量达到一级防水等级；5. 路缘型边沟混凝土强度等级达到设计要求。

隧道结构防排水施工作业指导书1.1概述隧道工程要求结构具有良好的防水、排水功能；施工中应采取防水、排水措施，创造良好的施工环境。

隧道结构防排水内容包括防水隔离层，施工缝、变形缝和诱导缝等节点防水，纵向和环向盲沟、排水管（沟）等。

该工艺适用于隧道结构防排水施工。

1.2作业内容1)注浆；2)净空检查；3)基面处理；4)防水层铺设；5)各个节点防水施工。

1.3施工准备隧道防排水施工前应对地表及隧道附近的井泉、池沼、水库、河流进行调查，并进行观测与试验，分析其对隧道渗漏水的影响，按规定进行处理。

隧道覆盖层较薄或地表水有可能渗入隧道时，施工前应对地表水、坑、洼等进行处理。

1)防水板铺设及止水带、止水条安装采用专用台架进行铺设和安装。

铺设前进行精确放样，画出标准线进行试铺后，确定防水板每环的尺寸，并尽量减少接头。

2)基面处理必须达到施工图要求。

3)防水板焊工和止水带、止水条等安装工必须经过培训合格后，方可进行操作。

焊缝充气检查仪器必须定期进行效验。

4)防水板铺设应采用无钉铺设工艺，松紧适度并留有余量，要保证防水板与围岩密贴。

1.4施工工艺及质量控制流程防排水结构施工工艺及质量控制流程见附图1。

1.5工艺步序说明1)洞口工程防排水(1)明洞及洞门混凝土施工结束后，施作外层防水层。

(2)外防水层采用1.2mm厚防水板加土工布，铺设前先对混凝土表面找平，防水板现场拼焊铺设，并对焊缝进行充气检查，达到质量标准后再进行下一步施工。

(3)铺设完后施作水泥砂浆保护层，然后进行土方回填和施作黏土隔水层。

(4)土方回填时从下至上按设计对称进行回填其余采用灰土回填，每层松铺厚度不大于30cm，用蛙式打夯机逐层填筑夯实，并做好墙后排水设施。

(5)最后进行坡面浆砌骨架防护，并喷播植草。

2)初期支护背后注浆根据渗漏水情况，必要时对初期支护背后进行注浆处理，确保初期支护与围岩的密实，并达到要求的止水效果。

3)系统盲管施工(1)环向排水盲管施作方法：一般情况下，隧道初期支护与防水板间设直径ф50mm软式透水环向盲管，在泄水孔外口高程处直接与隧道排水侧沟相连通。

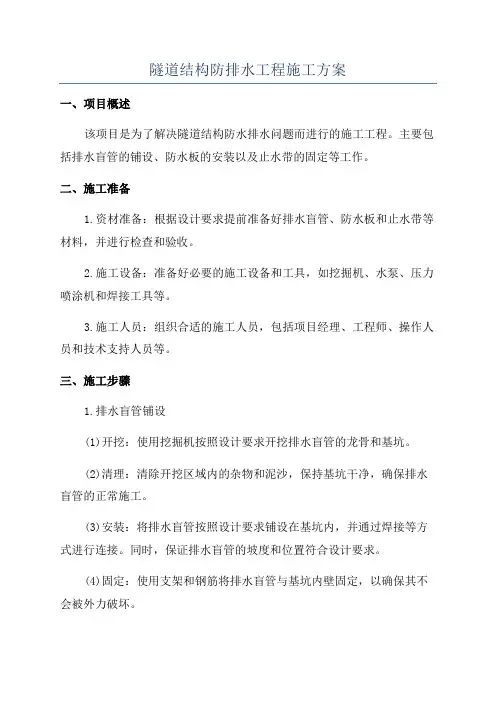

隧道结构防排水工程施工方案一、项目概述该项目是为了解决隧道结构防水排水问题而进行的施工工程。

主要包括排水盲管的铺设、防水板的安装以及止水带的固定等工作。

二、施工准备1.资材准备：根据设计要求提前准备好排水盲管、防水板和止水带等材料，并进行检查和验收。

2.施工设备：准备好必要的施工设备和工具，如挖掘机、水泵、压力喷涂机和焊接工具等。

3.施工人员：组织合适的施工人员，包括项目经理、工程师、操作人员和技术支持人员等。

三、施工步骤1.排水盲管铺设(1)开挖：使用挖掘机按照设计要求开挖排水盲管的龙骨和基坑。

(2)清理：清除开挖区域内的杂物和泥沙，保持基坑干净，确保排水盲管的正常施工。

(3)安装：将排水盲管按照设计要求铺设在基坑内，并通过焊接等方式进行连接。

同时，保证排水盲管的坡度和位置符合设计要求。

(4)固定：使用支架和钢筋将排水盲管与基坑内壁固定，以确保其不会被外力破坏。

2.防水板安装(1)清理：清除隧道表面的杂物和泥沙，确保防水板的粘附效果。

(2)喷涂：使用压力喷涂机将防水胶涂覆在隧道表面，确保其完全粘附。

(3)定位：根据设计要求和施工图纸，确定防水板的铺设位置和尺寸，以确保整体效果达到预期要求。

(4)固定：使用螺栓和焊接等方式将防水板固定在隧道表面，保证其稳定和牢固。

3.止水带固定(1)准备：根据设计要求，准备好止水带，并进行预处理，确保其具备良好的粘附性和防水效果。

(2)定位：根据设计图纸和施工要求，确定止水带的位置和长度，并将其固定在防水板的正确位置。

(3)确保质量：进行检查，确保止水带的固定牢固，没有任何松动和漏水现象。

(4)精细施工：对于特殊部位和拐角处，需要进行精细的施工处理，以确保防水性能的完整和稳定。

四、安全措施在施工过程中，要严格遵守相关安全操作规程，提供必要的安全设备和保护措施，确保施工人员和设备的安全。

同时，要加强施工现场的管理和监督，确保施工质量和进度的同时，也要保证安全意识的增强。

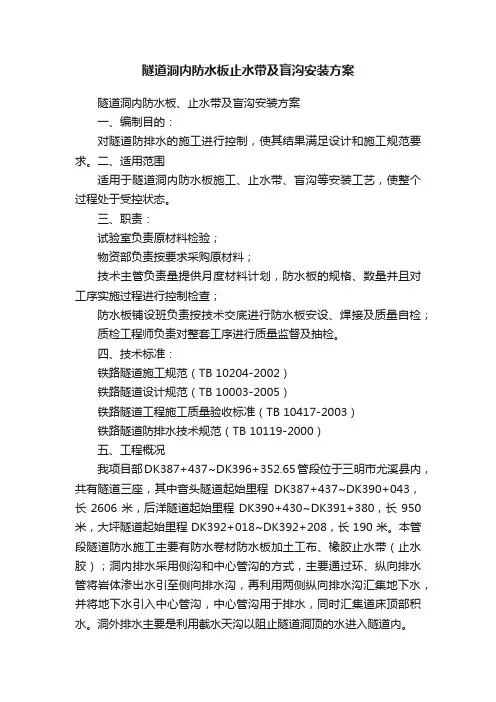

隧道洞内防水板止水带及盲沟安装方案隧道洞内防水板、止水带及盲沟安装方案一、编制目的：对隧道防排水的施工进行控制，使其结果满足设计和施工规范要求。

二、适用范围适用于隧道洞内防水板施工、止水带、盲沟等安装工艺，使整个过程处于受控状态。

三、职责：试验室负责原材料检验；物资部负责按要求采购原材料；技术主管负责量提供月度材料计划，防水板的规格、数量并且对工序实施过程进行控制检查；防水板铺设班负责按技术交底进行防水板安设、焊接及质量自检；质检工程师负责对整套工序进行质量监督及抽检。

四、技术标准：铁路隧道施工规范（TB 10204-2002）铁路隧道设计规范（TB 10003-2005）铁路隧道工程施工质量验收标准（TB 10417-2003）铁路隧道防排水技术规范（TB 10119-2000）五、工程概况我项目部DK387+437~DK396+352.65管段位于三明市尤溪县内，共有隧道三座，其中音头隧道起始里程DK387+437~DK390+043，长2606米，后洋隧道起始里程DK390+430~DK391+380，长950米，大坪隧道起始里程DK392+018~DK392+208，长190米。

本管段隧道防水施工主要有防水卷材防水板加土工布、橡胶止水带（止水胶）；洞内排水采用侧沟和中心管沟的方式，主要通过环、纵向排水管将岩体渗出水引至侧向排水沟，再利用两侧纵向排水沟汇集地下水，并将地下水引入中心管沟，中心管沟用于排水，同时汇集道床顶部积水。

洞外排水主要是利用截水天沟以阻止隧道洞顶的水进入隧道内。

六、资源配置：1.机具设备.自制简易台车、自行式爬焊机、射钉枪2、人员负责防水板铺设的施工人员，必须是经过培训、考试合格，并且具备较高的质量意识。

3、材料技术主管按施工进度提供月度材料计划。

物资部根据材料计划组织进料。

进场的原材料必须附产品性能及实验数据说明书和出厂合格证，同时交试验室。

试验室接到物机部通知后，立即组织取样试验工作，对无说明书和出厂合格证的产品，则有权拒绝试验。
